轻钢龙骨石膏板隔墙施工方案.doc

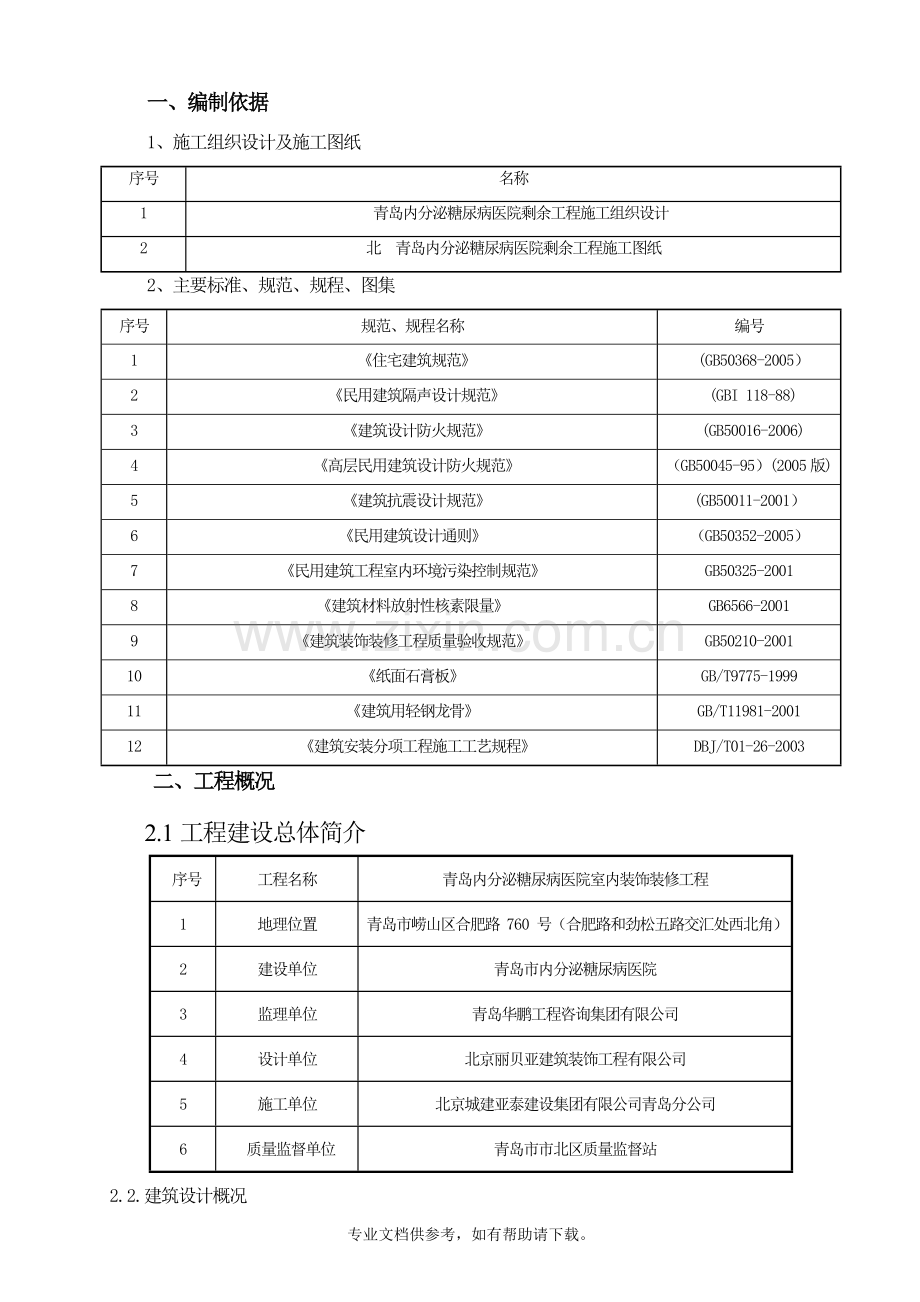

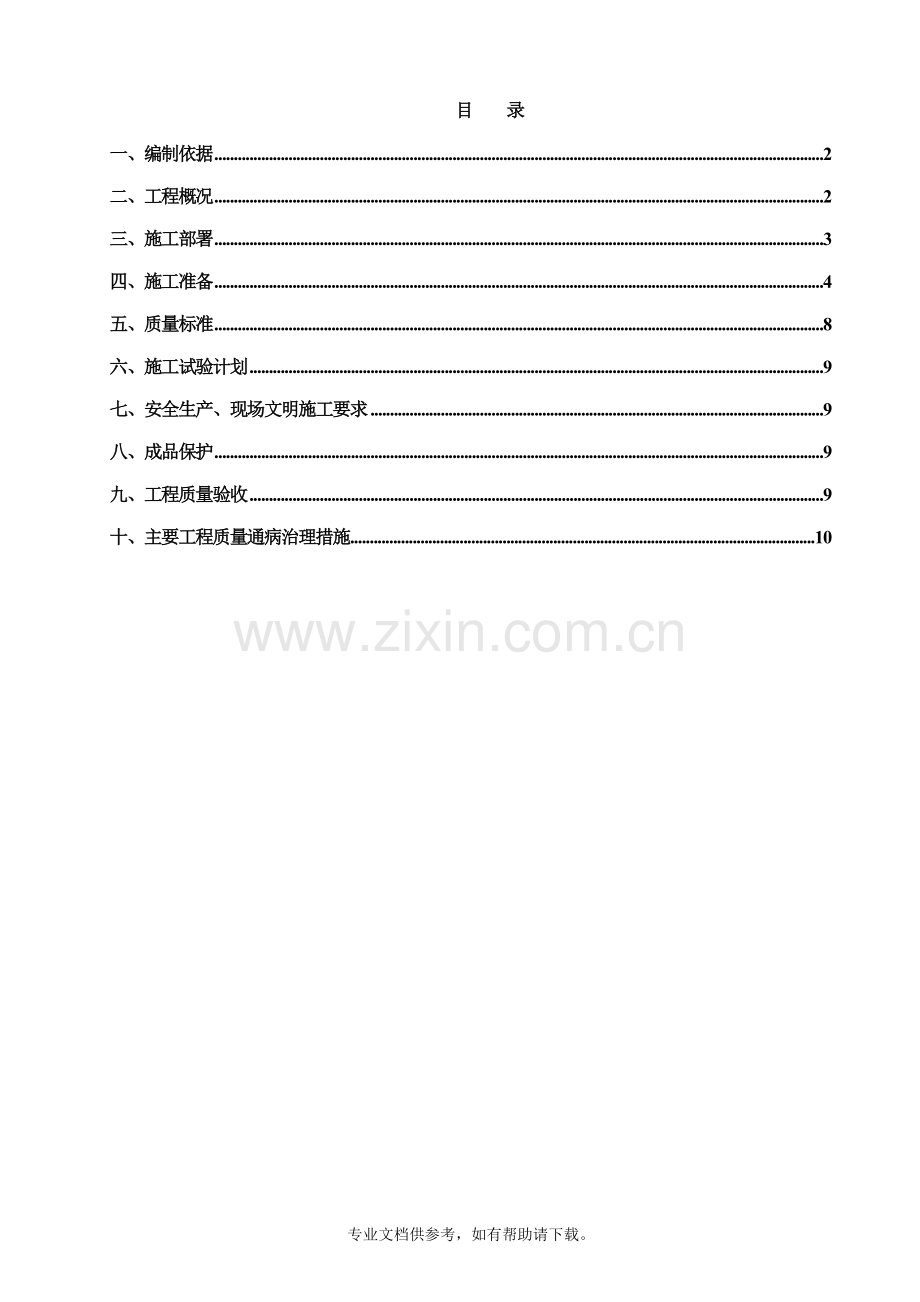

目 录一、编制依据2二、工程概况2三、施工部署3四、施工准备4五、质量标准8六、施工试验计划9七、安全生产、现场文明施工要求9八、成品保护9九、工程质量验收9十、主要工程质量通病治理措施10一、编制依据1、施工组织设计及施工图纸序号名称1 青岛内分泌糖尿病医院剩余工程施工组织设计2北 青岛内分泌糖尿病医院剩余工程施工图纸2、主要标准、规范、规程、图集序号规范、规程名称编号1住宅建筑规范(GB50368-2005）2民用建筑隔声设计规范(GBI 118-88)3建筑设计防火规范(GB50016-2006)4高层民用建筑设计防火规范（GB50045-95）(2005版)5建筑抗震设计规范(GB50011-2001）6民用建筑设计通则（GB50352-2005）7民用建筑工程室内环境污染控制规范GB50325-20018建筑材料放射性核素限量GB6566-20019建筑装饰装修工程质量验收规范GB50210-200110纸面石膏板GB/T9775-199911建筑用轻钢龙骨GB/T11981-200112建筑安装分项工程施工工艺规程DBJ/T01-26-2003二、工程概况 2.1工程建设总体简介 序号工程名称青岛内分泌糖尿病医院室内装饰装修工程1地理位置青岛市崂山区合肥路 760 号（合肥路和劲松五路交汇处西北角）2建设单位青岛市内分泌糖尿病医院3监理单位青岛华鹏工程咨询集团有限公司4设计单位北京丽贝亚建筑装饰工程有限公司5施工单位北京城建亚泰建设集团有限公司青岛分公司6 质量监督单位青岛市市北区质量监督站2.2.建筑设计概况建筑层数地上十四层 地下二层建筑高度57.6m占地面积10015.8总建筑面积40927.44地下二层的建筑面积12944.75地上建筑面积27982.69建筑耐火等级一级结构形式钢筋混凝土框架结构地下室耐火等级一级抗震设防烈度六度屋面防水等级二级设计使用年限50年项目具体作法内装修楼地面地胶地面、防滑地砖 顶棚铝合金扣板吊顶、玻纤板吊顶、石膏板吊顶 墙面乳胶漆墙面、抗倍特板墙面、抗菌涂料墙面 踢脚地砖踢脚、塑胶踢脚门防火门、钢质门顶板做法50厚挤塑聚苯板保温、钢筋混凝土屋面、卷材防水十四楼分隔墙采用120厚轻钢龙骨双层双面石膏板隔墙，采用9mm厚石膏板，双层双面耐火纸面石膏板，75mm厚轻钢龙骨，中间夹50mm厚岩棉。在隔声要求较高部位，选用Z型隔声龙骨。详按平面图中墙体图例实施，轻钢龙骨石膏板墙构造做法详见建筑构造通用图集88J2-5。三、施工部署1、劳动力组织技术管理：冷喆彪施工管理：催锡高质量检查：张鹏程2、管理层职责负责轻钢龙骨石膏板隔墙工程的工作任务的具体安排和组织管理，确保每道工序皆符合方案和规范的要求，负责轻钢龙骨石膏板隔墙工程的质量监督检查工作，建立有效的质量管理体系和监督机制，保证轻钢龙骨石膏板隔墙工程质量达到预期的目标。2.1成立质量管理体系，由项目经理、技术负责人、技术质量部、责任工程师、施工班组的专职质检员组成，质量管理体系对工程分部分项工序有否决权。2.2加强人的控制，发挥总包主导作用，把人的控制作为全过程控制的重点。对项目管理人员，根据职责分工，必须尽快做好本职工作，同时搞好团结协作，对不称职的管理人员及时调整；对施工队伍严格施工资质审查，并进行考核上岗施工。在编制施工计划时，全面考虑各种因素对工程质量的影响和人与任务的平衡，防止造成人为事故。2.3加强施工生产和进度计划安排的控制：会同技术人员合理安排施工进度，在进度和质量发生矛盾时，进度服从于质量；合理安排劳动力，科学地进行施工调度，加强施工机具、设备管理，保证施工生产的需要。2.4加强施工物资的质量控制：原材料、成品、半成品的采购必须认真执行采购工作程序，建立合格供应商名册，并对供应商进行评价。凡采购到现场的物资，材料人员必须依据采购文件资料中规定的质量和申请计划进行验证，严把质量、数量、品种、规格验收关，必要时请有关技术质检人员参加。2.5严格检查制度，所有施工过程都要按规定认真进行检验，未达到标准要求必须返工，验收合格后才能转入下道工序。自检：操作工人在施工中按检验批质量验收进行自我检查，并由施工队专职质检员进行复核，合格后填写自检单报质检员，保证本班组完成的检验批达到质量目标的要求，为下道工序创造良好的条件。专检：在自检满足要求的基础上，项目专业质检员会同有关专业技术人员进行复查，合格后报项目监理部验收。检查中要严格标准，一切用数据说话，确保分项、检验批工程质量。交接检：各分项、检验批或上道工序经专检合格满足要求后，组织上下工序专业技术负责人进行交接验收，并办理交接验收手续。2.6坚持样板引路制度。各道工序或各个分项、检验批在施工前必须做样板，同时现场挂牌，有关人员进行监控指导。样板完成后要由项目专业质检员和有关专业人员共同进行验收满足要求后才能全面施工。2.7加强成品保护，指定专人负责。严格执行“护、包、盖、封”的保护措施，并合理安排施工顺序，防止后道工序损坏或污染前道工序。3、作业层职责严格执行项目管理人员的指挥和安排，认真将施工方案及技术交底的具体内容落实到现场实际施工中，使钢筋工程的主要的工序流程按部就班的落实到具体施工操作中，从而保证钢筋施工的质量。四、施工准备1、技术准备1.1.图纸会审，编制轻钢龙骨石膏板隔墙专项施工方案。1.1.对施工班组进行技术交底。1.1.对施工班组进行安全交底。2、材料及主要机具2.1轻钢龙骨：轻钢龙骨主件有沿顶、沿地龙骨、加强龙骨、竖（横）向龙骨、横撑龙骨。轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整，棱角挺直，过渡角及切边不允许有裂口和毛刺，表面不得有严重的污染、腐蚀和机械损伤。轻钢龙骨断面形状及规格： 执行GB/T11981-2001名称断面规格备注横龙骨A75B35t=0.7使用连续热镀锌板，允许厚度为0.6。竖龙骨A73.5B45t=0.7加强龙骨厚度t=1.5通贯龙骨A38B=12t=1.0轻钢龙骨组件力学性能 执行GB/T 11981-2001项 目要 求抗冲击性残余变形量10.0mm，龙骨不得有明显的变形静载试验残余变形量10.0mm2.2紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝等，应符合设计要求。2.3填充材料：矿棉，按设计要求选用。2.4纸面石膏板：纸面石膏板应有产品合格证。采用双层双面耐火纸面石膏板，规格应符合设计图纸的要求。一般规格如下：长度、宽度：根据工程需要确定；厚度：9mm。2.5接缝材料：接缝腻子、玻纤带（布）、108胶。WKF接缝腻子：抗压强度3.0MPa，抗折强度1.5MPa，终凝时间0.5h。2.6主要机具：板锯、电动剪、电动自攻钻、电动无齿锯、手电钻、射钉枪、直流电焊机、刮刀、线坠、靠尺等。3、作业条件：3.1主体结构已验收，屋面已做完防水层，顶棚、墙体抹灰已完成。3.2室内弹出+50cm标高线。3.3作业的环境温度不应低于5。3.4熟悉图纸，并向作业班组作详细的技术交底。3.5根据设计图和提出的备料计划，查实隔墙全部材料，使其配套齐全。安装各种系统的管、线盒及其它准备工作已到位。3.6隔墙龙骨施工前先做地枕带，将C20细石混凝土地枕带高200mm施工完毕，厚度保证120mm无差错，强度要达到10MPa以上，方可进行轻钢龙骨的安装。3.7先作样板墙一道，经鉴定合格后再大面积施工。4、施工工艺4.1工艺流程弹线、分档 做地枕带 固定沿顶、沿地龙骨 固定边框龙骨 安装门、窗框 分档安装竖向龙骨 安装附加龙骨 安装支撑龙骨 检查龙骨安装 电气铺管、安附墙设备 安装一面罩面板 填充隔声材料 安装另一面罩面板 接缝及护角处理 面层施工 质量检验4.2弹线、分档在隔墙与上、下及两边基体的相接处，应按龙骨的宽度弹线。弹线清楚，位置准确。按设计要求，结合罩面板的长、宽分档，以确定竖向龙骨；横撑及附加龙骨的位置。4.3作地枕带按设计要求作细石混凝土地枕带。作地枕带应支模板，细石混凝土应振捣密实。4.4固定沿项、沿地龙骨沿弹线位置固定沿项、沿地龙骨，可用射钉或膨胀螺栓固定，固定点间距应不大于600mm，龙骨对接应保持平直。4.5固定边框龙骨沿弹线位置固定边框龙骨，龙骨的边线应与弹线重合。龙骨的端部应固定，固定点间距应不大于lm，固定应牢固。边框龙骨与基体之间，应按设计要求安装密封条。4.6选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400600mm，距龙骨两端的距离为2025mm。4.7 竖龙骨分档，根据隔墙放线门洞口位置，在安装顶地龙骨后，按罩面板的规格900mm或1200mm板宽，分档规格尺寸为450mm，不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在靠洞框处。安装竖向龙骨应垂直，龙骨间距应按设计要求布置。设计无要求时，其间距可按板宽确定。4.8龙骨低于3m的隔断安装一道；3m以上隔断安装两道。4.9罩面板横向接缝处，如不在沿顶、沿地龙骨上，应加横撑龙骨固定板缝。4.10安装门洞口框，放线定位后按设计图纸，将隔墙的门洞口框安装完毕。门窗或特殊节点处，使用附加龙骨，安装应符合设计要求。4.11对于特殊结构的隔墙龙骨安装（如曲面、斜面隔断等），应符合设计要求。4.12电气铺管、安装附墙设备按图纸要求预埋管道和附墙设备。要求与龙骨的安装同步进行，或在另一面石膏板封板前进行，并采取局部加强措施，固定牢固。电气设备专业在墙中铺设管线时，应避免切断横、竖向龙骨，同时避免在沿墙下端设置管线。4.13龙骨检查校正补强安装罩面板前，应检查隔断骨架的牢固程度，门窗框、各种附墙设备、管道的安装和固定是否符合设计要求。如有不牢固处，应进行加固。龙骨的立面垂直偏差应3mm，表面不平整应2mm。4.14安装石膏罩面板(1)石膏板宜竖向铺设，长边（即包封边）接缝应落在竖龙骨上。仅隔墙为防火墙时，石膏板应竖向铺设。(2)龙骨两侧的石膏板及龙骨一侧的内外两层石膏板应错缝排列，接缝不得落在同一根龙骨上。(3)石膏板用自攻螺钉固定。沿石膏板周边螺钉间距不应大于200mm，中间部分螺钉间距不应大于300mm，螺钉与板边缘的距离应为1016mm。(4)安装石膏板时，应从板的中部向板的四边固定，打钉前应先钻孔，钉头略埋入板内，但不得损坏纸面。钉头应摸防锈漆保护，钉眼应用石膏腻子抹平。(5)石膏板宜使用整板。如需对接时，应紧靠，但不得强压就位。(6)隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口。施工时，先在槽口处加注嵌缝膏，然后铺板，挤压嵌缝膏使其和邻近表层紧密接触。(7)安装防火墙石膏板时，石膏板不得固定在沿顶、沿地龙骨上，应另设横撑龙骨加以固定。(8)铺放墙体内的岩棉，与安装另一侧纸面石膏板同时进行，填充材料应铺满铺平。415接缝及护角处理1纸面石膏板墙接缝做法有三种形式，即平缝、凹缝和压条缝。一般做平缝较多，可按以下程序处理：(1)纸面石膏板安装时，其接缝处应适当留缝（一般36mm），并必须坡口与坡口相接。接缝内浮土清除干净后，刷一道50%浓度的108胶水溶液。(2)用小刮刀把WKF接缝腻子嵌入板缝，板缝要嵌满嵌实，与坡口刮平。待腻子干透后，检查嵌缝处是否有裂纹产生，如产生裂纹要分析原因，并重新嵌缝。(3)在接缝坡口处刮约lmm厚的WKF腻子，然后粘贴玻纤带，压实刮平。(4)当腻子开始凝固又尚处于潮湿状态时，再刮一道WKF腻子，将玻纤带埋入腻子中，并将板缝填满刮平。(5)阴角的接缝处理方法同平缝。2阳角可按以下方法处理：(1)阳角粘贴两层玻纤布条，角两边均拐过100mm，粘贴方法同平缝处理，表面亦用WKF腻子刮平。(2)当设计要求作金属护角条时，按设计要求的部位、高度，先刮一层腻子，随即用镀锌钉固定金属护角条，并用腻子刮平。4.16待板缝腻子干燥后，检查板缝是否有裂缝产生，如发现裂纹，必须分析原因，采取有效的措施加以克服，否则不能进入板面装饰施工。五、质量标准1、主控项目1.1轻钢龙骨石膏板选用双层耐火纸面石膏板, 中间夹50厚岩棉。1.2隔声要求较高的部位轻钢龙骨石膏板 选用Z型隔声龙骨。1.3骨架隔墙所用龙骨、配件、墙面板、填充材料及嵌缝材料的品种规格性能和木材的含水率应符合设计要求。有隔声、隔热、阻燃、防潮等特殊要求的工程材料应有相应性能等级的检测报告。检验方法：观察；检查产品合格证书、进场验收记录、性能检测报告和复验报告。1.4骨架隔墙工程边框龙骨必须与基体结构连接牢固，并应平整、垂直、位置正确。检验方法：手扳检查、尺量检查、检查隐蔽工程验收记录。1.5骨架隔墙中龙骨间距和构造连接方法应符合设计要求。骨架内设备管线的安装、门窗洞口等部位加强龙骨应安装牢固、位置正确，填充材料的设置应符合设计要求。检验方法：检查隐蔽工程验收记录。1.6骨架隔墙的墙面板应安装牢固。无脱层、翘曲、折裂及缺损。检验方法：观察；手扳检查。1.7墙面板所用接缝材料和接缝方法应符合设计要求。检验方法：观察。2、一般项目2.1骨架隔墙表面应平整光滑、色泽一致、洁净、无裂缝，接缝应均匀、顺直。检验方法：观察；手摸检查。2.2骨架隔墙上的孔洞、槽、盒应位置正确、套割吻合、边缘整齐。检验方法：观察。2.3骨架隔墙内的填充材料应干燥，填充应密实、均匀、无下坠。检验方法：轻敲检查；检查隐蔽工程验收记录。2.4轻钢龙骨石膏板罩面隔墙安装的允许偏差和检验方法应符合下表的规定。轻钢龙骨石膏板罩面隔墙安装的允许偏差和检验方法2.5.项次、项目允许偏差检验方法(1) 立面垂直度 3mm，用2m垂直检测尺检查(2) 表面平整度 2mm，用2m靠尺和塞尺检查(3) 接缝高低差 0.5mm，用钢直尺和塞尺检查(4) 阴阳角方正 2mm，用直角检测尺检查六、施工试验计划1、各分项工程的检验批应按下列规定划分：同一品种的轻质隔墙工程每50间（大面积房间和走廊按轻质隔墙的墙面30m2为一间）应划分为一个检验批，不足50间也间划分为一个检验批。2、民用建筑轻质隔墙工程的隔声性能应符合现行国家标准民用建筑隔声设计规范GBJ118的规定。3、轻钢龙骨石膏板罩面隔墙工程的检查数量应符合下列规定：每个检验批应至少抽查10%并不得少于3间；不足3间时应全数检查。七、安全生产、现场文明施工要求1、隔墙工程的脚手架搭设应符合建筑施工安全标准。2、脚手架上搭设跳板应用铁丝绑扎固定，不得有探头板。3、工人操作应戴安全帽，骨架施工严格防火措施。4、施工现场必须工完场清。设专人洒水、打扫，不能扬尘污染环境。5、有噪声的电动工具应在规定的作业时间内施工，防止噪声污染、扰民。6、机电器具必须安装触电保护装置，发现问题立即修理。7、现场保持良好通风，但不宜有过堂风。8、工程现场必须严格执行中华人民共和国消防法和北京市建设工程现场保卫工作基本标准。加强消防工作的领导，建立义务消防队组织，现场设消防值班人员，对进场职工进行消防知识教育，建立现场安全用火制度。9、现场设专用消防用水管网，配备消防栓，较大工程要分区设消防栓，较高工程要设立消防竖管，随施工进度接高，保证水枪射程遍及高大建筑的各部位。10、安装各类电气设备、线路不准超负荷使用，线路接头要接实接牢，防止设备、线路过热或打火短路等引起火灾，发现问题立即修理。11、现场木料堆放不宜过多，垛之间应保持一定的防火间距。木料加工的废料应及时清理，以防自燃。八、成品保护1轻钢骨架隔墙施工中，各工种间应保证已安装项目不受损坏，墙内电线管及附墙设备不得碰动、错位及损伤。2、轻钢龙骨及纸面石膏板入场，存放使用过程中应妥善保管，保证不变形、不受潮、不污染、无损坏。3、施工部位已安装的门窗、场面、墙面、窗台等应注意保护，防止损坏。4、已安装好的墙体不得碰撞，保持墙面不爱损坏和污染。九、工程质量验收1、施工时按照施工工艺，严格控制每一步质量，做好自检工作，并且同监理做好抽检和验证工作。2、检验批的合格判定应符合下列规定：2.1抽查样本均应符合主控项目的规定。2.2抽查样本的80%以上应符合一般项目的规定。其余样本不得存在影响使用功能或明显影响装饰效果的缺陷，其中有允许偏差的检查项目，其最大偏差不得超过允许偏差的1.5倍。3、轻钢龙骨石膏板罩面隔墙工程验收时应检查下列文件和记录：3.1轻质隔墙工程的施工图、设计说明及其他设计文件。3.2材料的产品合格证书、性能检测报告、进场验收记录和复验报告。3.3.施工记录。4、轻钢龙骨石膏板罩面轻质隔墙工程应对下列隐蔽工程项目进行验收：4.1.墙中设备管线的安装及水管试压。4.2.埋件或拉结筋。4.3.龙骨安装、龙骨防腐、防水。4.4.填充材料的设置。5、轻质隔墙与顶棚和其他墙体的交接处应采取防开裂措施。十、主要工程质量通病治理措施1、板缝开裂1.1原因分析：轻钢龙骨结构构造不合理，刚度差，石膏板受潮变形，接缝腻子质量差。1.2预防措施：首先轻钢龙骨结构构造要合理，符合设计要求，且具备一定刚度，其次石膏板应干燥干透，不得受潮，且安装要牢固，接缝腻子必须是质量好的合格产品。2、墙面竖向通缝，轻钢骨架不稳2.1原因分析：墙体过长，温差过大，轻钢骨架连接不牢。2.2预防措施：超过6m的墙体应设控制变形缝，进入冬季采暖期应控制供热温度，注意开窗通风，防止温差和湿度过大造成墙体变形裂缝，轻钢龙骨架必须连接牢固，节点严格按设计要求及构造要求施工。3、墙板面不平、裂缝凹凸不均3.1原因分析：龙骨安装横向错位，石膏板厚度偏差大。3.2预防措施：龙骨安装应拉通线，上下弹好黑线，石膏板安装设专人验收质量，检测厚度，注意板块分档尺寸，保证板间拉缝一致。专业文档供参考，如有帮助请下载。
