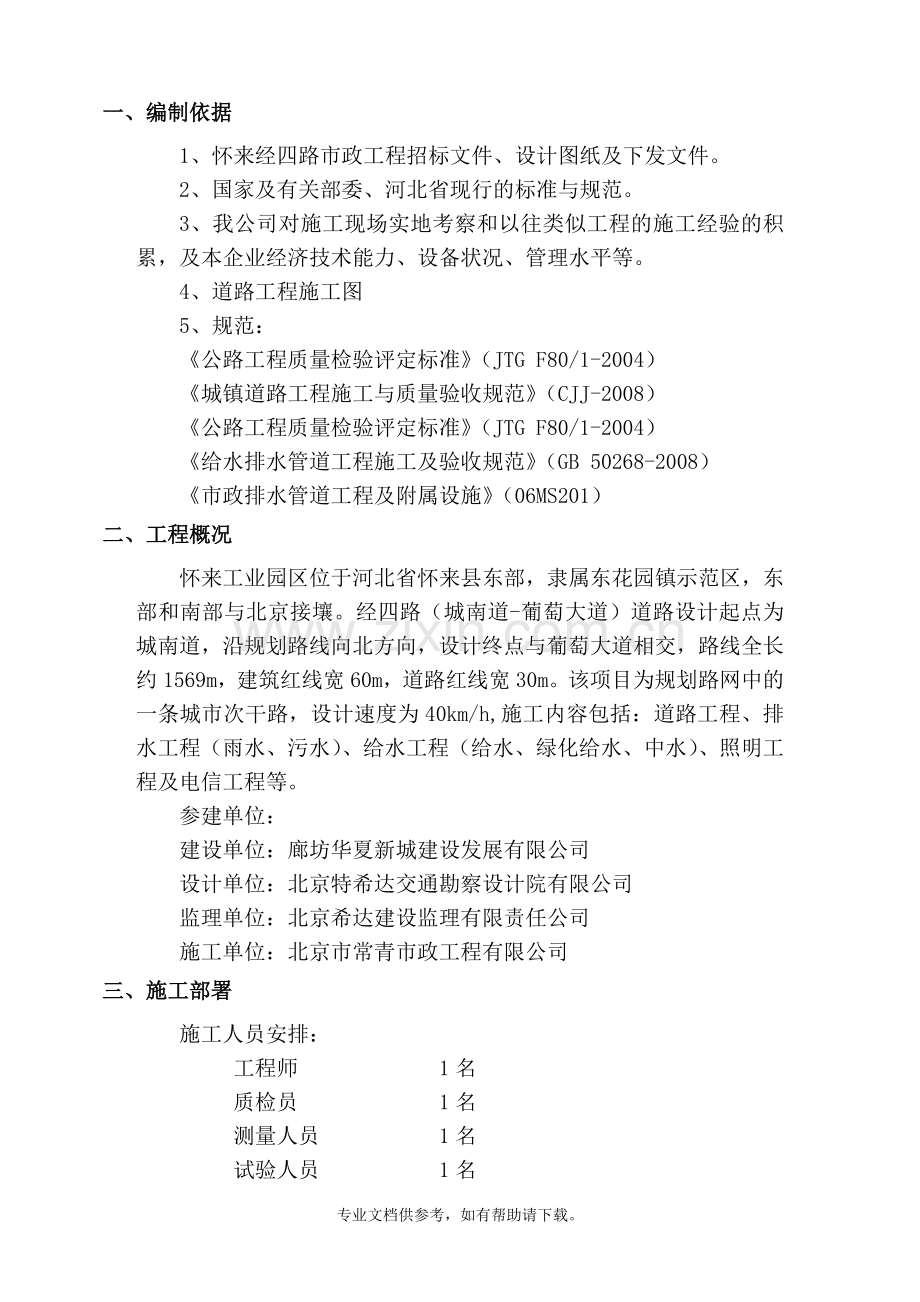

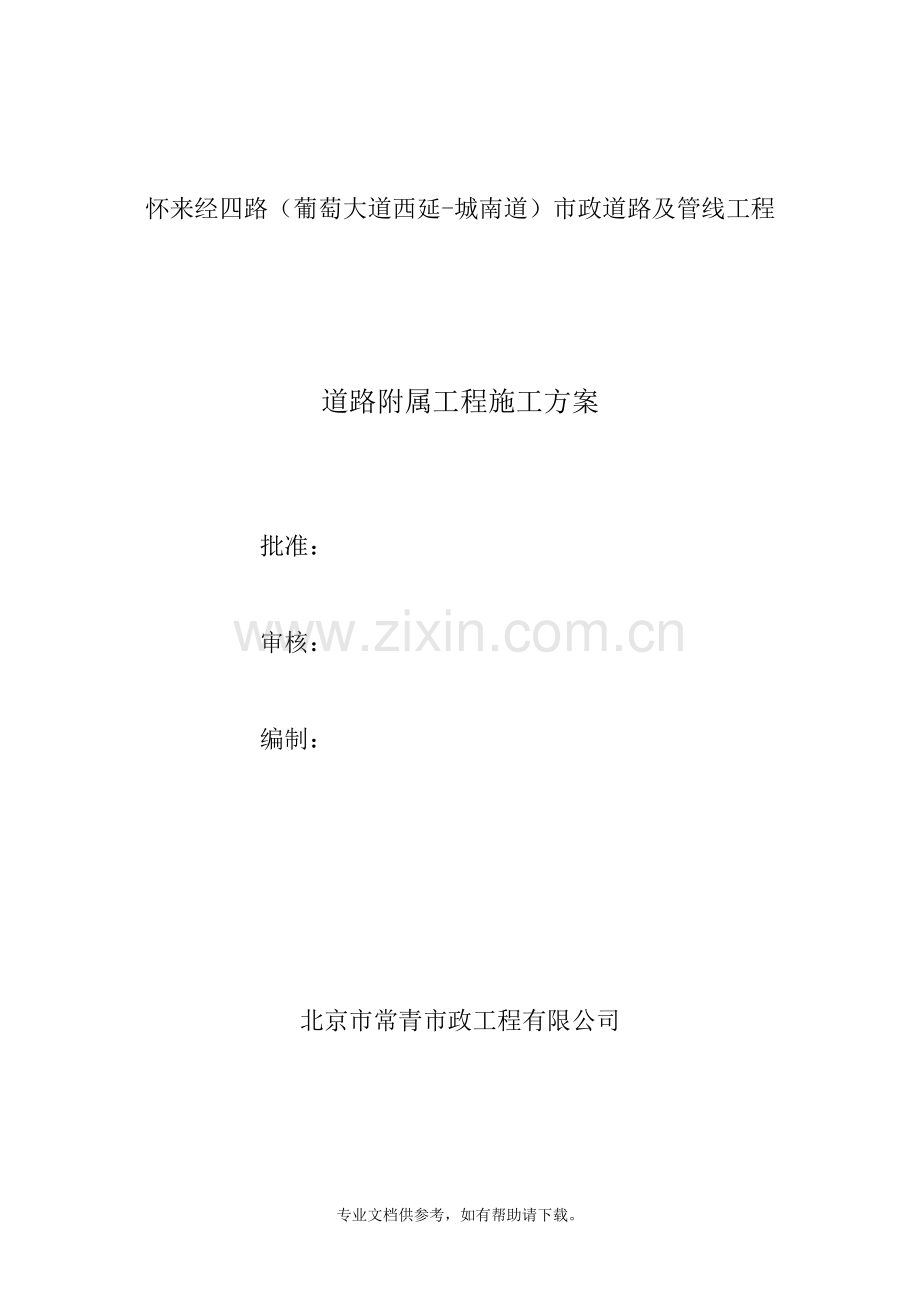

怀来经四路（葡萄大道西延-城南道）市政道路及管线工程 道路附属工程施工方案批准：审核：编制：北京市常青市政工程有限公司一、编制依据1、怀来经四路市政工程招标文件、设计图纸及下发文件。2、国家及有关部委、河北省现行的标准与规范。3、我公司对施工现场实地考察和以往类似工程的施工经验的积累，及本企业经济技术能力、设备状况、管理水平等。4、道路工程施工图5、规范：公路工程质量检验评定标准（JTG F80/1-2004）城镇道路工程施工与质量验收规范（CJJ-2008）公路工程质量检验评定标准（JTG F80/1-2004）给水排水管道工程施工及验收规范（GB 50268-2008）市政排水管道工程及附属设施（06MS201）二、工程概况怀来工业园区位于河北省怀来县东部，隶属东花园镇示范区，东部和南部与北京接壤。经四路（城南道-葡萄大道）道路设计起点为城南道，沿规划路线向北方向，设计终点与葡萄大道相交，路线全长约1569m，建筑红线宽60m，道路红线宽30m。该项目为规划路网中的一条城市次干路，设计速度为40km/h,施工内容包括：道路工程、排水工程（雨水、污水）、给水工程（给水、绿化给水、中水）、照明工程及电信工程等。参建单位：建设单位：廊坊华夏新城建设发展有限公司设计单位：北京特希达交通勘察设计院有限公司监理单位：北京希达建设监理有限责任公司施工单位：北京市常青市政工程有限公司三、施工部署施工人员安排： 工程师 1名 质检员 1名 测量人员 1名 试验人员 1名 现场工长 1名 砌筑工 20名 壮工 15名施工主要机械及小型机具配备：序号名称规格数量1砂浆搅拌机350L1台2蛙式夯220V2台3小翻斗机0.5m32辆4振捣棒5寸6根四、施工工艺及技术措施1、雨水口施工技术措施：本工程雨水管道排水，在机动车道外侧设置雨水口，用以收集机动车道路面雨水。雨水连管连接管径为DN300级钢筋混凝土管，纵坡为1%，采用360混凝土满包基础。1.1一般规定：机动车道外侧雨水口高程应比该处道路路面低3mm，并与附近路面接顺。雨水篦与新建路面接顺范围按06MS201-8-9、10图集施工。1.2井位放线：由测量人员按设计图纸放出侧石边线钉好井位桩橛，井位内侧桩橛沿侧石方向设两个，要与侧石吻合，防止井子错位，并定出篦子顶面高程。1.3开槽按照雨水篦位置线开槽，每边留出30cm余量，控制设计标高。检查槽深槽宽，清平槽底，并素土夯实。雨水篦子底面距路面高度不得大于1.0m。1.4底板施工：浇筑厚为10cm的C15砼基础，若基底土质较软，可打一步15cm厚灰土后，再浇筑砼底板，捣实、养护达到一定强度后再砌砖墙。1.5墙体砌筑：（1）基础底板上铺砂浆一层，然后砌筑墙体。墙体采用M10水泥砂浆砌筑MU10砖，墙内1：2水泥砂浆抹面，已砌完的四角高度应在同一水平面上。（2）雨水口墙体砌筑前，按墙身位置挂线，先找好四角符合标准图尺寸，并检查边线2、雨水支管施工措施：雨水支管采用后挖法施工，即灰土施工完毕后再开挖雨水支管沟槽，按设计高程将支管接入新建雨水井内并顺至新建雨水口内。雨水管肥槽用低标号混凝土灌注至基层顶面标高，灌注混凝土必须振捣密实。雨水支管连接雨水口管径为DN300,采用钢筋混凝土管，坡度不小于1%。管线要直顺，不得有拱背、洼心等现象，接口要严密。管顶距设计路面距离要求不小于70cm。2.1挖槽：测量人员按照设计图纸上雨水支管位置、管底高程定出中心线并标记高程。根据开槽宽度，撒开槽线，槽底宽采用管外皮之外每边各加宽0.3m。2.2基础施工：槽底浇筑C15砼基础，将砼基础做成弧形，砼表面要高出弧形槽12cm，靠管口部位应铺适量1：2水泥砂浆，以便稳管时挤浆使管口与下一个管口粘结严密。2.3铺管：在管外皮一侧挂边线，以控制管高程顺直度与坡度。将管稳在砼基础表面上，保持管口位置的准确。雨水支管必须顺直，不得错口，管间留缝最大不准超过1cm。待用的管节应按产品标准进行逐节质量检验，不符合标准者不得使用。管材、橡胶圈等材料，应符合现行产品标准，具有质量检验部门的产品合格证和产品性能说明书，并应表明生产厂家、规格和生产日期。管材的端面平整，与管中心轴线垂直，轴向不得有明显的弯曲出现.管材插口内径的尺寸必须符合产品标准的规定。管道接口用橡胶圈性能、尺寸应符合设计要求。橡胶圈外应光滑平整，不得有气孔、裂缝、破损、重皮和接缝现象。对适用管子及橡胶圈等应做好记号，另行处理。管材宜将插口顺水流方向，承口逆水流方向安装，安装一般由下游往上游进行。橡胶圈的位置应放置在管道插口第二至第三根筋之间的槽内。接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂上润滑剂，然后将承插口端的中心轴线对齐。支管接入检查井一端，按正确位置、高程在检查井上凿好孔洞。支管接入检查井后，管口与检查井内壁抹平、抹严、压光，检查井外壁与管子周围衔接处。应用水泥砂浆抹平。靠近雨水篦子一端用干砖暂时将管口堵塞，以免灌入泥土。2.4包管加固雨水支管安装完成，采用C20砼做360度满包加固。满包砼顶面与水稳层平。水泥砼必须振捣密实，注意养护期内的养护，完工后支管内要清理干净。雨水口、支管的允许偏差检查项目允许偏差（mm）检查数量检查方法范围点数1井框、井篦吻合10每座1用钢尺量测较大值（高度、深度易可用水准仪测量）2井口与路面高差-5，03雨水口位置与道路边线平行104井内尺寸长、宽:+20,0深：0，-205井内支、连管管口底高度0，-203、路缘石砌筑施工技术措施：道路两侧路缘采用1m长砼路缘石，砌筑材料用1：3水泥砂浆，勾缝用1：1水泥砂浆，缝宽1cm。砌筑时，先从测量边桩引进坐标点及高程，拉小线挖路缘石槽，槽宽不大于路缘石宽度+10cm，将槽底清理干净。路缘石就位后，根据边线与标高用橡胶锤敲击调整，使缘石卧底砂浆密实，边线与高程（此两项施工控制指标可根据边线桩及其上的高程挂线来控制）符合设计要求。缘石安放稳固，做到线段平顺，曲线圆滑，缘石顶面平整无错牙。勾缝时要求砂浆相对粘稠，将其压入缝内，保证填充密实。然后将表面压出光面，砂浆表面深入缝5mm。 路缘石铺设质量检验标准项次检查项目规定值或允许偏差检查方法和频率1直顺度（mm)1020m拉线：每200m测4处2相邻两块高差（mm)3水平尺：每200m测4处相邻两块缝宽（mm)3尺量：每200m测4处3顶面高程（mm)10水准仪：每200m测4点五、施工质量保证1、决策层由项目经理、项目常务副经理、项目总工程师组成。2、执行层由各施工队长组成，施工队负责人兼任兼职质量员。3、劳务层由施工班组长、机械操作工、试验工、施工操作人员等劳务层组成。项目经理为第一责任人，机械操作工及其他劳务人员为第二责任人。4、技术保证措施（1）认真进行图纸会审和技术交底，项目经理牵头，项目主任工程师组织全体人员认真学习施工方案、施工验收规范标准，并进行认真的技术质量、安全书面交底，列出质量重点监督部位、监督要点。（2）详细的施工组织设计，对关键过程、特殊过程编制作业指导书，用以指导施工。5、制度保证（1）坚持施工组织设计审批制，施工组织设计、各分项工程施工方案，必须经上级技术主管、业主代表、监理工程师审查批准后执行。（2）认真执行技术复核、隐蔽工程验收制，把好隐蔽工程质量关，测量复核，复核计划，并将结果填写测量复核记录，中间部位交工需填写隐蔽工程验收记录作为档案资料保存。（3）建立严格的质量管理人员岗位责任制，责任明确，责任到人。六、安全生产与文明施工1、加强安全生产教育，提高职工安全意识，牢固树立“安全第一”的思想，建立健全安全组织体系和安全生产责任制，制定行之有效的安全技术措施。2、特殊工种持证上岗。3、安全用电，要按规范要求定期检查验收，并装有漏电保护装置，不合格的电气坚决不能使用。各类用电人员持证上岗，掌握安全用电基本知识和所用设备性能，使用设备前戴好相应的劳动保护用品，检查电气装置和保护设施是否完好，严禁带“病”运转。搬迁和移动设备必须切断电源，作妥善处理后进行。4、做好施工机械机具的日常维修保养，保证机械的安全使用性能；施工现场设专人指挥。5、晚间有足够的照明，并设专人看护，外部人员禁止进入施工现场。专业文档供参考，如有帮助请下载。
