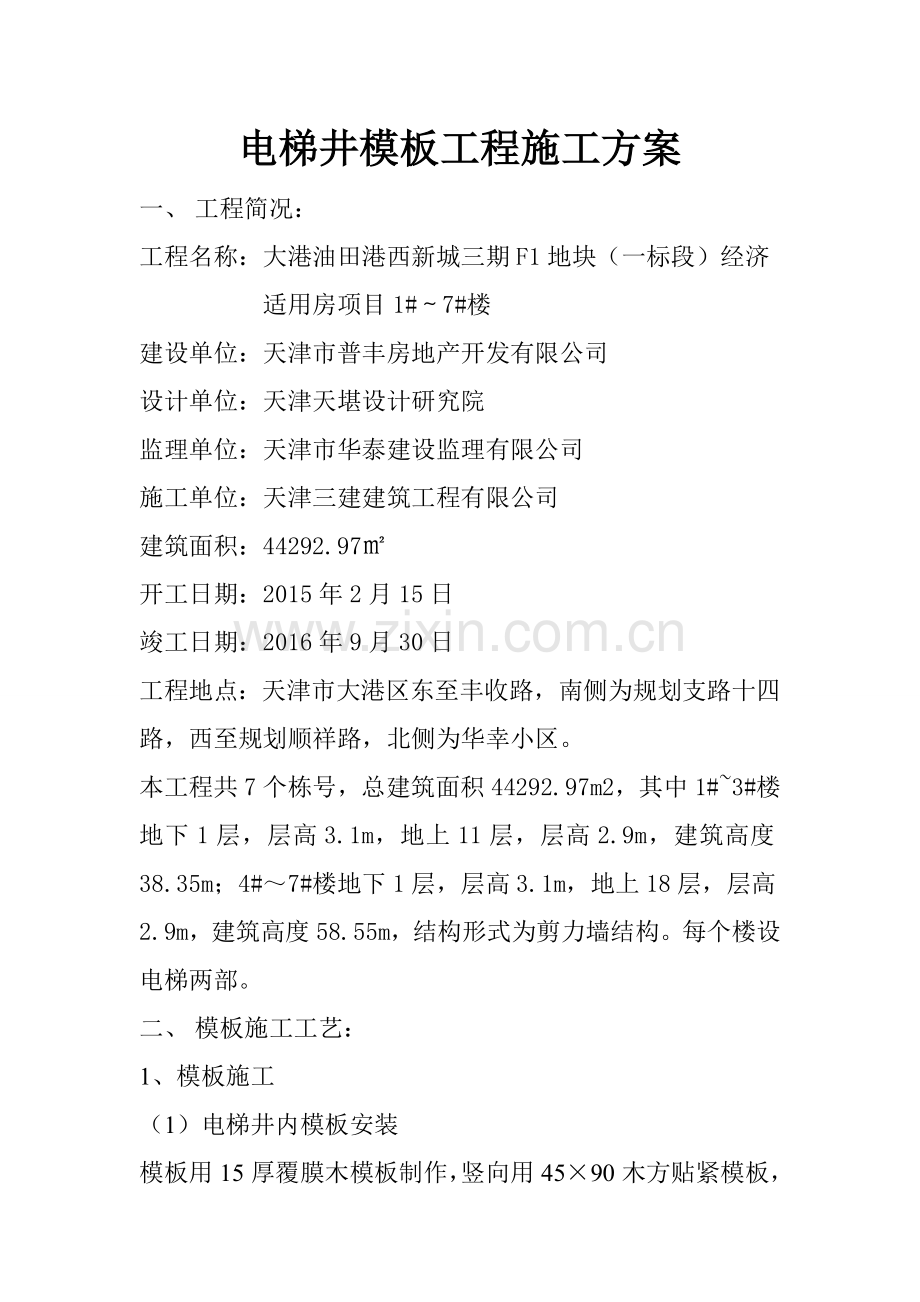

电梯井模板工程施工方案.doc

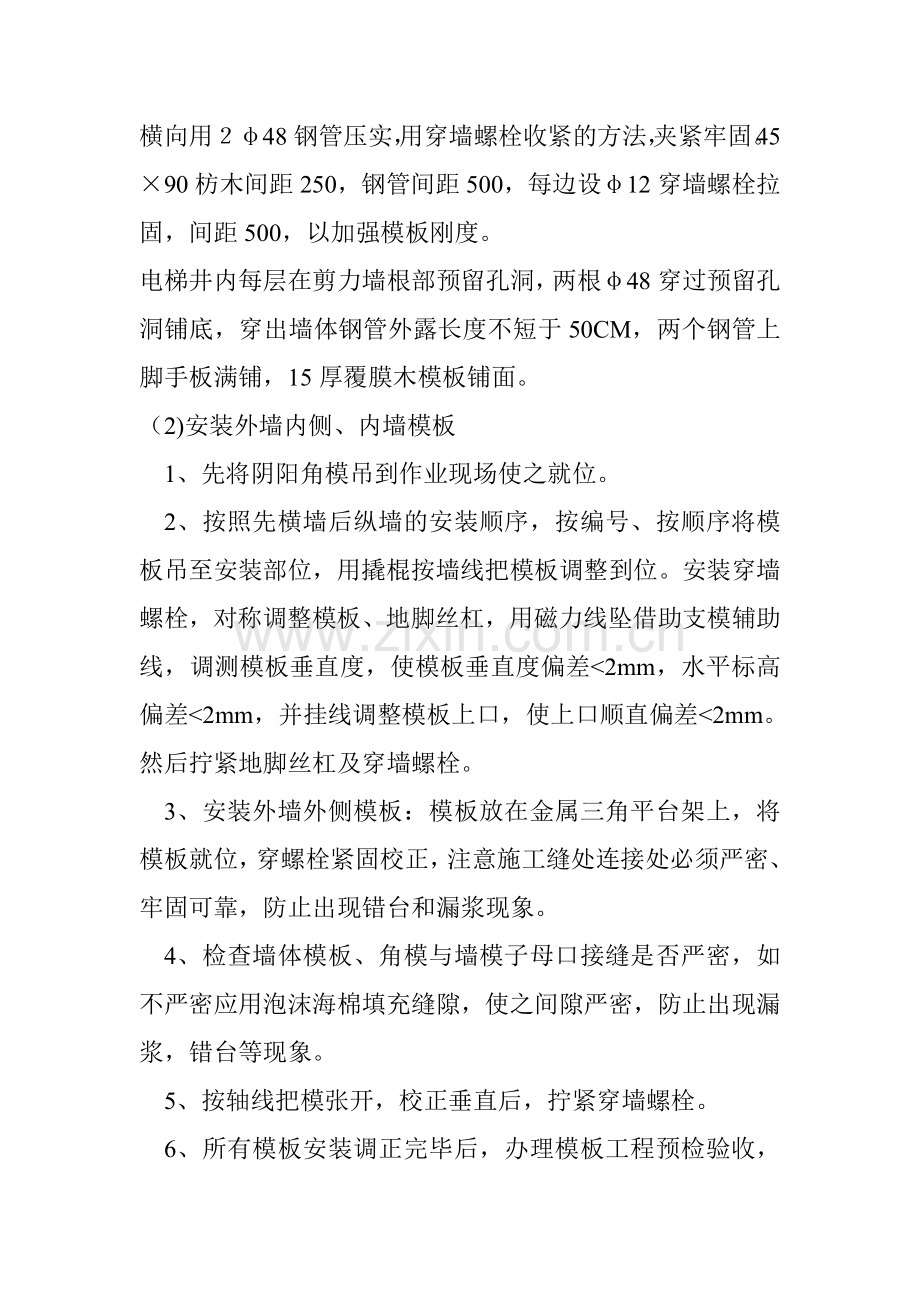

电梯井模板工程施工方案一、工程简况：工程名称：大港油田港西新城三期F1地块（一标段）经济 适用房项目1#7#楼建设单位：天津市普丰房地产开发有限公司设计单位：天津天堪设计研究院监理单位：天津市华泰建设监理有限公司施工单位：天津三建建筑工程有限公司建筑面积：44292.97开工日期：2015年2月15日 竣工日期：2016年9月30日工程地点：天津市大港区东至丰收路，南侧为规划支路十四路，西至规划顺祥路，北侧为华幸小区。 本工程共7个栋号，总建筑面积44292.97m2，其中1#3#楼地下1层，层高3.1m，地上11层，层高2.9m，建筑高度38.35m；4#7#楼地下1层，层高3.1m，地上18层，层高2.9m，建筑高度58.55m，结构形式为剪力墙结构。每个楼设电梯两部。二、模板施工工艺：1、模板施工（1）电梯井内模板安装模板用15厚覆膜木模板制作，竖向用4590木方贴紧模板，横向用48钢管压实，用穿墙螺栓收紧的方法，夹紧牢固。4590枋木间距250，钢管间距500，每边设12穿墙螺栓拉固，间距500，以加强模板刚度。电梯井内每层在剪力墙根部预留孔洞，两根48穿过预留孔洞铺底，穿出墙体钢管外露长度不短于50CM，两个钢管上脚手板满铺，15厚覆膜木模板铺面。（2)安装外墙内侧、内墙模板 1、先将阴阳角模吊到作业现场使之就位。2、按照先横墙后纵墙的安装顺序，按编号、按顺序将模板吊至安装部位，用撬棍按墙线把模板调整到位。安装穿墙螺栓，对称调整模板、地脚丝杠，用磁力线坠借助支模辅助线，调测模板垂直度，使模板垂直度偏差2mm，水平标高偏差2mm，并挂线调整模板上口，使上口顺直偏差2mm。然后拧紧地脚丝杠及穿墙螺栓。3、安装外墙外侧模板：模板放在金属三角平台架上，将模板就位，穿螺栓紧固校正，注意施工缝处连接处必须严密、牢固可靠，防止出现错台和漏浆现象。4、检查墙体模板、角模与墙模子母口接缝是否严密，如不严密应用泡沫海棉填充缝隙，使之间隙严密，防止出现漏浆，错台等现象。5、按轴线把模张开，校正垂直后，拧紧穿墙螺栓。6、所有模板安装调正完毕后，办理模板工程预检验收，才可浇灌混凝土。（3）模板及支撑要求： 1、保证结构和构件各部位形状、几何尺寸的正确性，误差应在-2、+3的允许范围内； 2、支撑应有足够的稳定性、强度和刚度，在砼浇筑过程中不位移，不变形； 3、模板接缝必须严密，不得漏浆； 4、模板及支撑在安装过程中，必须设置临时固定装置，防止倾覆； 5、模板表面必须刷脱模剂，多次周转使用的模板必须清除杂物，拨去钉子。三、施工要点及注意事项：1、本工程的模板采用15mm覆膜木模板，4590mm方木配制木模。模板的支撑采用组合48钢管脚手架，在施工过程中不使用有缺陷、破烂夹板，以确保模板工程质量及安全。2、模板及支架要保证结构和构件形状尺寸及相应位置的正确性，以及足够的强度、刚度及稳定性；构造牢固，装拆方便，便于钢筋的绑扎和砼的浇筑、养护、使其能多次周转使用；模板接缝严密，不得漏浆。3、合理安排施工48钢管脚手架，铺木搁栅间距不大于450mm；4、电梯井内铺夹板时，要在两端及接头处钉牢，钢管必须撑牢拉紧，防止向外倾覆，确保安全。四、安全施工措施：为确保工程的安全，做到“安全第一，预防为主“的原则工地应执行各项安全管理制度和安全操作规程，并采取以下措施：1、安全保证体系，师国清为组长木工安全负责人，朱云英为兼职安全员。负责木工组的安全生产工作。2、支模分段或整体搭设安装完毕，验收合格后方能进行下一道工序。3、施工安全组应重视对施工的监督管理，监督施工技术方案的实施和各项安全措施的落实情况进行抽查，发现问题应及时书面通知班组限其整改，复检合格后方可继续施工。3、 对进场职工进行施工前的安全生产教育工作，提高安全意识。5、严格执行安全生产管理的有关制度，开展安全标准化班组活动，努力做到全过程安全管理。6、现场设置安全警告牌及标明指向安全通道，上岗必须戴安全帽，高空临边作业须系安全带。7、机具及材料的堆放要符合设计要求，消防器材料应配备齐全，安放位置适当，灭火器应定期检查，及时更换药品。五、安全交底：1施工现场人员必须戴好安全帽，高空作业人员必须佩带安全带，并应系牢。2按照模板施工方案的要求作业。3经医生检查认为不适宜高空作业的人，不得进行高空作业。4工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系在身上，钉子必须放在工具袋内，以免掉落伤人。工作时要思想集中，防止钉子扎脚和空中滑落。5上层和下层支柱在同一垂直线上，模板及其支撑系统在安装过程中，必须设置临时固定设施。6支柱全部安装完毕后，应及时沿横向和纵向加设水平支撑。7. 拆除板、梁、柱墙模板，在4m以上的作业时应搭设脚手架或操作平台，并设防护栏杆，严禁在同一垂直面上操作。8. 安装与拆除5m以上的模板，应搭脚手架，并设防护栏杆，防止上下在同一垂直面操作。9高空、复杂结构模板的安装与拆除，事先应有切实的安全措施。10安装和拆除墙、梁、板的操作层，从首层以上各层应张挂安全平网。进行拆除作业时，应设置警示标牌。11二人抬运模板时要互相配合，协同工作。传递模板、工具应用运输工具或绳子系牢后升降，不得乱抛。模板装拆时，上下应有人接应。模板及配件应随装随运走，严禁从高处掷下，高空拆模时，应有专人指挥。并在下面标出工作区，用绳子和红白旗加以围栏，暂停人员过往。12不得在脚手架上堆放大批模板等材料。13支撑过程中，如需中途停歇，应将支撑、搭头、柱头板等钉牢。拆模间歇时，应将已活动的模板、牵杠、支撑等运走或妥善堆放，防止因踏空、扶空而坠落。
