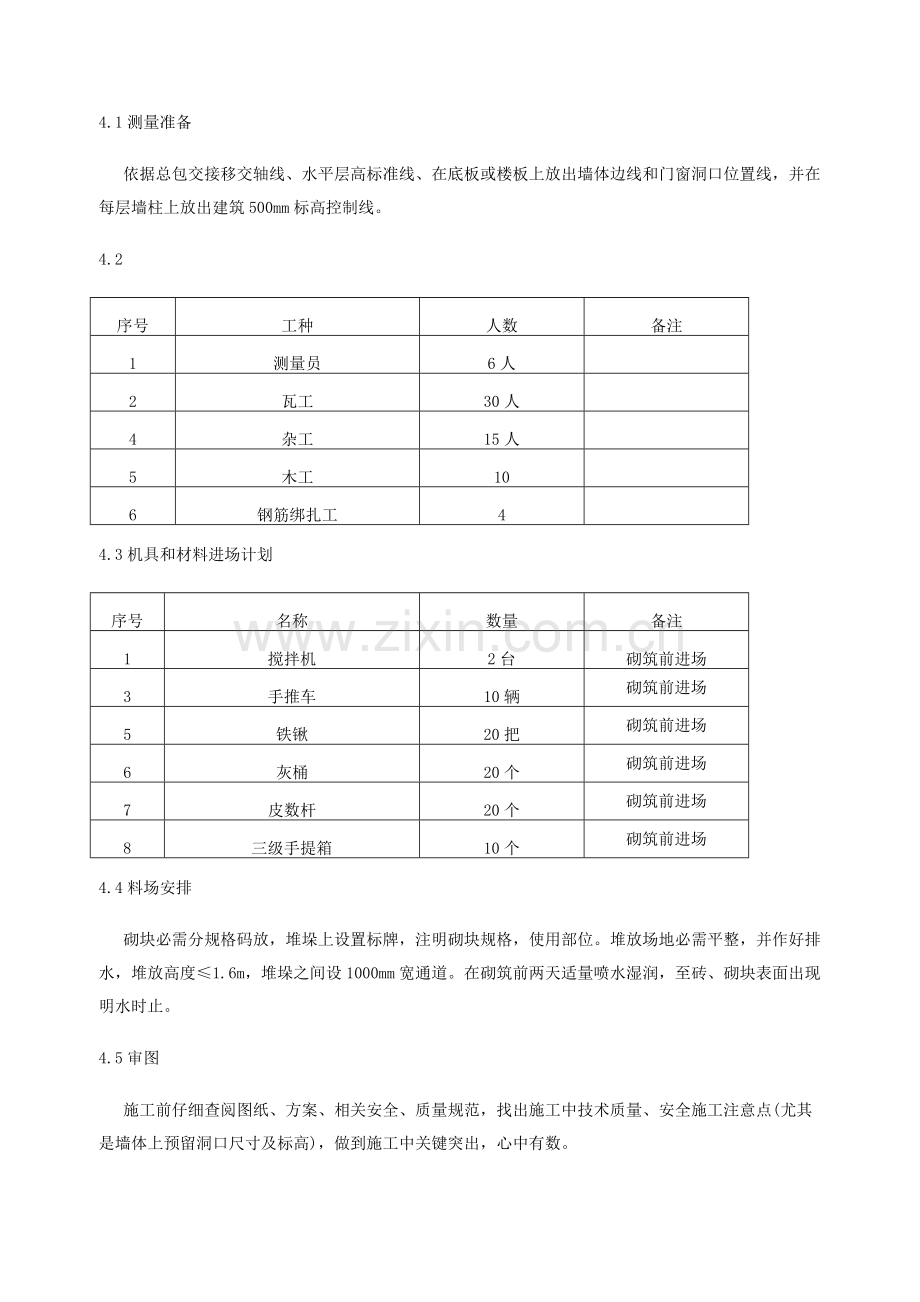

加气块砌筑专题施工方案一、 工程概况二、编制依据：2.1砌体工程施工质量验收规范GB50203-2.2砂加气混凝土砌块墙体应用技术规程三、材料要求：3.1本工程户内卫生间、厨房、管道井结构砌筑采取加气块砌筑内隔墙，全部墙体（包含轻钢龙骨石膏板墙）均要做，高200mm、厚100mm。C30混凝土导墙、做完导墙待总包打完地暖保护层后，再进行墙体施工；3.2户内卫生间、厨房砌筑隔墙加气块规格(600240100)砌筑至结构梁板底，管井砌筑隔墙加气块规格60024075）加气块，砌筑至结构梁板底，3.3砌筑砂浆、抺灰砂浆采取M5预拌砂浆。3.4门窗洞上部加横梁及门窗两侧、转角处采取410 6250， C30混凝土做结构柱及过梁、混凝土地垄钢筋采取412 6250，C30混凝土地垄3.5全部砌筑墙面及管线开槽等部位、转角处必需铺钢丝网，避免墙体干燥后，表面不平直、有裂缝。钢丝网规格20203.6全部材料进场必需有出厂检验汇报、复式汇报、出厂合格证3.7材料进场现场存放场地应坚实、平整、干燥，不得积水并不受雨、雪影响，码放应整齐，堆置高度不宜超出2M。装运过程轻拿轻放，避免损坏。并尽可能降低二次倒运。3.8用于楼层户内墙加气块宜堆放在室内各层楼面上，但堆载及其它荷载总量不得超出楼板许可荷载值。3.9砌筑砂浆、抺灰砂浆现场搅拌水源从就近临时水源接取，电源从就近临时电箱接取。四、施工总体安排施工准备4.1测量准备 依据总包交接移交轴线、水平层高标准线、在底板或楼板上放出墙体边线和门窗洞口位置线，并在每层墙柱上放出建筑500mm标高控制线。4.2序号工种人数备注1测量员6人2瓦工30人4杂工15人5木工106钢筋绑扎工44.3机具和材料进场计划序号名称数量备注1搅拌机2台砌筑前进场3手推车10辆砌筑前进场5铁锹20把砌筑前进场6灰桶20个砌筑前进场7皮数杆20个砌筑前进场8三级手提箱10个砌筑前进场4.4料场安排 砌块必需分规格码放，堆垛上设置标牌，注明砌块规格，使用部位。堆放场地必需平整，并作好排水，堆放高度1.6m，堆垛之间设1000mm宽通道。在砌筑前两天适量喷水湿润，至砖、砌块表面出现明水时止。4.5审图 施工前仔细查阅图纸、方案、相关安全、质量规范，找出施工中技术质量、安全施工注意点(尤其是墙体上预留洞口尺寸及标高)，做到施工中关键突出，心中有数。4.6进度安排 根据甲乙双方签署协议工期要求，向甲方上报总进度计划表，月进度计划表、周进度计划表。五、关键施工方法5.1砌筑砂浆5.1.1砂浆用料本工程采取M5干拌水泥砂浆，砂浆品种必需符合设计要求，强度必需符合验评标准要求。砌筑砂浆用水泥、水、砂等必需符合现行国家标准和相关要求。5.1.2干拌水泥砂浆必需要有出厂检验汇报、复式汇报、出厂合格证等书面资料。5.1.3水：用自来水或不含有害物质洁净水。5.2施工工艺5.2.1施工次序 基层处理 找方正放线 地垄钢筋绑扎 结构柱植筋 地垄模板支模 地垄混凝土浇筑 立皮数杆 墙体砌筑 现浇结构柱及腰带钢筋绑扎 现浇结构柱及腰带模板支设 现浇结构柱及腰带混凝土浇筑 拆模 养护 砌筑上部墙体砌至梁板填充墙砌至靠近梁、板底时，应留一定空隙，待砌筑完并应最少间隔7d 后，再将其补砌挤紧。5.2.2加气混凝土砌块砌筑时，应向砌筑面适量浇水。5.2.3结构柱设置砌体墙跨度大于4米以上，应在墙体中间设置结构柱。5.2.4内墙用加气块砌筑隔墙和外墙用空心砖砌筑隔墙之间连接，必需设置结构柱。5.3拉结筋设置5.3.1柱子和填充墙、隔墙连接，按建筑施工图位置，沿柱高每隔500mm墙高范围留出26拉结筋，拉结筋锚入柱内60mm，伸入隔墙内1000mm。5.3.2和墙柱相连非承重墙沿墙全长设6600和框架柱留出拉结筋搭接，拉结筋端部作60mm弯钩。5.3.3结构柱、柱芯每隔600mm(3皮砖)设一道拉结筋(6200)，伸入两侧隔墙内1000mm。5.4钢筋砼腰带设置5.4.1砌筑在窗台处设一道钢筋砼腰带，断面100(宽) 100(高)，内设横向钢筋410(四角)，箍筋6200。混凝土强度C205.4.2加气块内隔墙高度大于4米以上，应在墙体中间设置腰带或通长筋。5.5门口过梁设置5.5.门洞口过梁1410 6250， C30混凝土做过梁横梁六、砌体砌筑关键施工方法6.1加气块规格600100240、60075240，墙厚为砖块宽度，其立面砌筑形式为全顺，即各皮砖均为顺砖，上下皮竖缝相互错开1/3砖长，上下及砌块空洞相互对准。6.2砌筑前依据砖及砌块皮数制作皮数杆，在墙体转角及交接处竖立。6.3绑扎结构柱柱筋，并和上下楼板或梁上预留钢筋绑扎或焊缝搭接。6.4砌块灰缝应平直、砂浆饱满，按净面积计算饱满度不应低于90%。竖向灰缝应采取加浆方法使其砂浆饱满，严禁用水冲浆灌缝，不得出现瞎缝、透明缝。6.5在墙转角处应隔皮纵、横墙砌块相互搭砌，即隔皮纵、横墙砌块面露头。6.6墙体转角处及交接处应同时砌起，接错搭接，如不能同时砌起时，则应留置斜搓，斜搓长度斜搓高度。并沿墙高每隔600mm设26钢筋，钢筋沿墙全长，置于灰缝内。6.7砌至梁板周围，待砌块沉实后(通常五天)，再将其补砌挤紧封闭。砂浆同砌块砂浆，砌挤必需逐块敲紧挤实，填满砂浆。6.8砌筑关键点：6.8.1需要移动已砌好砌块或对被撞动砌块进行修整时，应清除原有砂浆后，再重新铺浆砌筑。6.8.2天天砌筑高度不超出1.6米。6.8.3在砌筑砂浆终凝前，应将灰缝刮平。6.8.4砌筑砂浆必需拌和均匀，随拌随用，盛入灰捅内砂浆。如有泄水现象，则重新拌合。砌筑砂浆在拌成后3h 内用完，施工期间气温超出30，必需在2小时内用完。6.8.5砌筑脚手架搭设应采取活动双排脚手架，。6.9砌筑材料质量标准6.9.1砌块质量要求6.9.2砌块品种，标号必需符合设计要求，规格一致。应有出厂证实及复试汇报。6.9.3砌块应确保有28天以上龄期。6.9.4砌块容量1200kg/M2.七、其它材料质量标准7.1结构柱、钢筋砼腰带、过梁钢筋、多种预埋件应作好防锈处理。2.皮数杆用30mm40mm木料制作，皮数杆应垂直、牢靠、标高一致。立完后应复核，并办预检手续。3.第一次砌至3米高，等安装完设备后，(120厚墙)砌至4.5米以内高。4.2砌体砌筑质量标准砌体工程质量标准应按建筑工程质量检验评定标准GBJ301实施。4.2.1确保项目和基础项目1.砌体砂浆必需饱满。2.外墙转角处严禁留直搓，其它临时间断处，留缝做法必需符合施工规范要求。3.接茬处灰浆密实，缝、砌块平直，每处接茬部位水平灰缝厚度为102mm。4.拉结筋数量、长度均应符合设计要求，留置间距偏差不超出一皮砖。4.2.3砌筑砌体技术要求、许可偏差和检验方法见下页表：序号项目许可偏差(mm)检验方法1轴线位移10用拉线和尺量检验2砌体顶面标高15用水准仪和尺量检验3垂直度5用吊线盒尺量检验4表面平整8用2米靠尺和塞尺检验5水平灰缝平直度10用拉线和尺量检验6水平灰缝厚度(连续五皮砌块累计数)10用尺量检验7垂直灰缝宽度(连续五皮砌块累计数)15用尺量检验8门窗洞口宽度(现塞框)5用尺量检验9预留结构柱截面10用尺量检验10外墙上下窗口偏移20用经纬仪或吊线检验4.3成品保护方法1.对水电管线机其它预埋件，应注意成品保护，不得碰撞损坏。2.对墙体内埋置拉结筋要加强保护，不得随意踩倒弯折。3.运输砌块机砂浆材料手推车，应平稳行驶，预防碰撞墙体。4.施工前，在地面上铺一层木板或塑料纸，预防砂浆直接掉在楼板上。4.4其它未尽事宜，实施相关质量规程、规范及标准。5.1安全防护方法 脚手架防护材料用48钢管，防护栏杆高1.2米，两道栏杆间隙相等，加250mm高挡脚板、预防邻边杂物坠落。5.2安全注意事项1.施工前必需进行安全技术交底，全部架子工必需持证上岗。2.墙身砌筑高度1.2m时，必需搭设脚手架。超出4m时，须搭设安全网。3.搭设施工用脚手架材料，必需把好材料质量关，不符合要求要求材料，严禁使用。脚手架严格按对应安全规范进行施工。4.脚手架上砌块码放整齐，许可承载2.6KN/M2.5.3其它未尽事宜实施现行建筑安全操作规程、规范和现场要求。6.1环境及文明施工方法1.施工垃圾按有毒、无毒、可回收、不可回收分类存放，做到活完料尽脚下清。2.尽可能避免夜间(22：00-7：00)施工，降低噪声及灯光污染。3.外墙开窗事宜双方协商后再定。
