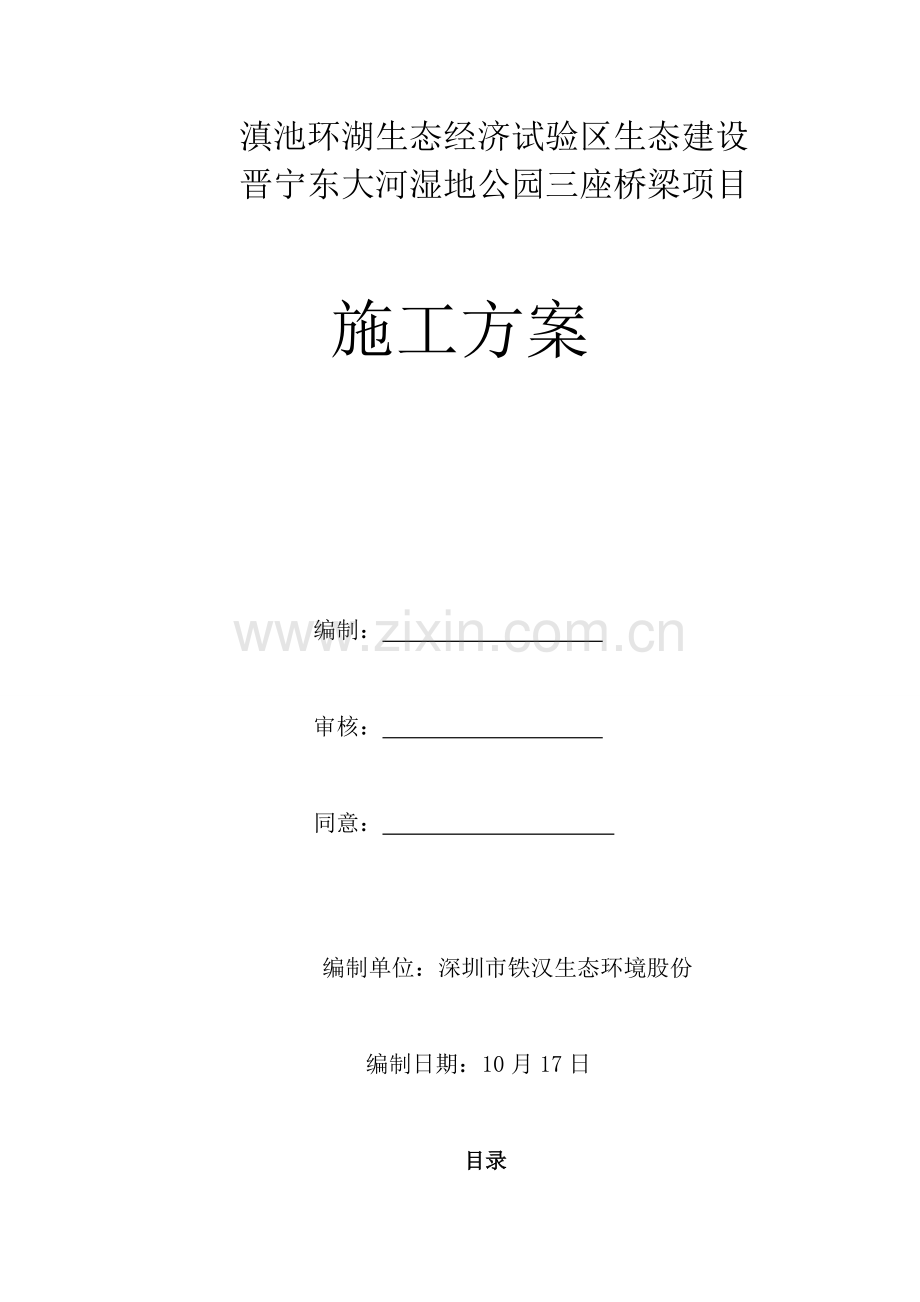

三座桥梁综合项目施工专项方案.doc

滇池环湖生态经济试验区生态建设
晋宁东大河湿地公园三座桥梁项目

施工方案

编制：

审核：

同意：

编制单位：深圳市铁汉生态环境股份

编制日期：10月17日

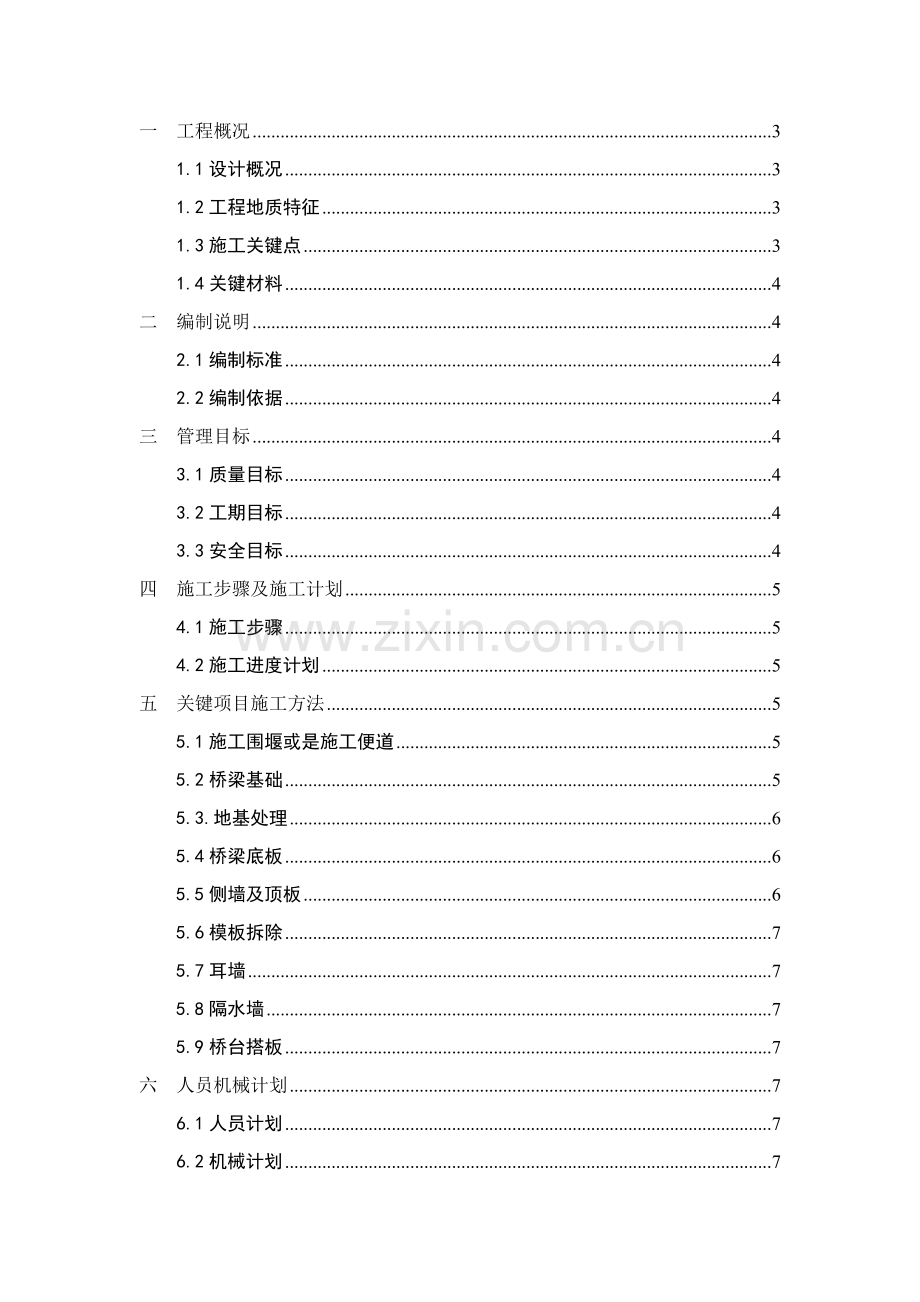

目录
一 工程概况 3
1.1设计概况 3
1.2工程地质特征 3
1.3施工关键点 3
1.4关键材料 4
二 编制说明 4
2.1编制标准 4
2.2编制依据 4
三 管理目标 4
3.1质量目标 4
3.2工期目标 4
3.3安全目标 4
四 施工步骤及施工计划 5
4.1施工步骤 5
4.2施工进度计划 5
五 关键项目施工方法 5
5.1施工围堰或是施工便道 5
5.2桥梁基础 5
5.3.地基处理 6
5.4桥梁底板 6
5.5侧墙及顶板 6
5.6模板拆除 7
5.7耳墙 7
5.8隔水墙 7
5.9桥台搭板 7
六 人员机械计划 7
6.1人员计划 7
6.2机械计划 7
七 安全管理及其它注意事项 7
7.1安全管理 7
7.2其它事项 8
八 脚手架计算书 8
8.1 参数信息 8
8.2 活荷载参数 8
8.3 风荷载参数 9
8.4 静荷载参数 9
8.5 地基参数 9
8.6 桥梁结构自重荷载 9
8.7 立杆稳定（脚手架整体稳定）计算 10

一 工程概况
拟建车行桥在滇池环湖生态经济试验区生态建设晋宁东大河湿地公园内，桥梁横跨输水河道。桥梁设计为滇池五十年一遇洪水位1887.73m。
1.1设计概况
三座桥梁由昆明市计划设计研究院设计
该三座桥均在滇池边上：分别为东大河桥、景观水系桥、新河桥，均为跨河道而设，其中东大河桥长17.4米，1孔净跨15米；新河桥长18.4米，1孔净跨16米；景观水系桥长28米，2孔净跨12.5米，均为钢筋混凝土框架桥。
1.2工程地质特征
该三座桥均为新建桥梁工程，三座桥均处于滇池湿地上，拟建场地地表均覆盖第四系（Q4）土层，以人工填土层，湖积层为主，由上而下分别为：素填土、耕植土、粉质粘土、粉土等。
第四系耕植土（Q4pd）及人工填土层
1.3施工关键点
（1）施工前仔细复核桥梁中心轴线坐标、高程等，确定无误后方可进行施工，因为桥梁所处位置均为跨河道，确定施工围堰和施工便道位置应为施工前准备工作关键，因为三座桥梁开挖深度均超出6.5米，属深基坑开挖，所以桥梁基坑开挖支护为桥梁施工关键之一，桥梁施工关键还包含桥梁钢筋制安和模板安装、脚手架搭设、及混凝土浇筑工序等。
（2）总体部署
a、新河桥：框架桥车行道宽4.0m，框架桥正交部署。
b、水系景观桥：框架桥车行道宽5.5m，框架桥正交部署。
c、东大河桥：框架桥车行道宽5.5m，框架桥正交部署。
（3）主体框架结构
a、新河桥：箱体结构长18.4m，宽6.5m，净跨16.0m；顶板厚1.1m，侧墙厚1.2m，底板厚1.2m。
b、东大河桥：箱体结构长17.4m，宽6.5m，净跨15.0m；顶板厚1.0m，侧墙厚1.2m，底板厚1.0m。
c、水系景观桥：箱体结构长28m，宽6.5m，净跨为2-12.5m，顶板厚0.8m，侧墙厚1.0m，底板厚1.0m。
1.4关键材料
a、基础处理---片石换填
b、混凝土---框架桥主体结构采取C35抗渗混凝土，垫层采取15混凝土，桥梁搭板、耳墙采取C30混凝土
c、钢筋---一般钢筋：Ⅰ、Ⅲ级
二 编制说明
2.1编制标准
遵守设计图纸、文件和规范进行编制标准：编制施工组织设计过程中，严格遵守现行施工规范和质量验收标准，遵守设计图纸要求。
坚持实事求是，一切从实际出发标准：发挥施工队伍优势，采取合理管理手段，合理配合，确保工程施工进度、质量、安全目标实现。
2.2编制依据
a、国家现行技术政策、标准、施工验收规范、质量检验评定标准、工艺操作规程。
b、设计图纸。
三 管理目标
3.1质量目标
达成到一次验收合格。
3.2工期目标
暂定2个月
3.3安全目标
a、杜绝死亡重伤及重大安全事故。
b、轻伤事故实施一票否决
四 施工步骤及施工计划
4.1施工步骤
总体步骤：a、确定桥梁中心轴线；b、确定施工围堰或是施工便道位置；c、围堰施工或是便道施工；d、清除施工围堰内水；f、桥梁基坑开挖；f、基础底土方换填；g、垫层浇筑；h、桥梁底板钢筋制作安装；i、桥梁底板模板安装；j、桥梁底板混凝土浇筑（侧墙位置高出底板30~50cm）；k、桥梁侧墙、顶板钢筋制作安装；l、桥梁侧墙、顶板模板安装；m、桥梁侧墙、顶板混凝土浇筑； n、桥梁耳墙施工；o、桥梁洞口河床铺砌及隔水墙施工；p、桥梁搭板施工；q、桥梁侧墙、顶板模板安装；r、桥梁饰面装饰铺装；s、清除施工围堰恢复河道。
4.2施工进度计划
工程计划10月24日开工，采取流水作业方法，三座桥按摄影同工序流水作业，上道工序结束立即进行下道工序，于12月24日完工。
五 关键项目施工方法
5.1施工围堰或是施工便道
依据现场实际情况，确定围堰位置，施工围堰分别设置在桥梁两侧，先拆除河岸两边障碍物，因为河道内有淤泥且淤泥厚度可能较深，提议施工方法为：⑴、河道内淤泥深度在1米以内时，施工围堰可直接使用土夹石填筑，填筑时从河道一侧向另一侧进行挤压填筑，先施工桥梁上游围堰，后施工桥梁下游围堰。⑵当淤泥深度超出1米时，先用片石进行抛石挤淤，淤泥挤开后，再用土夹石进行填筑，填筑时从河道一侧向另一侧进行挤压填筑，先施工桥梁上游围堰，后施工桥梁下游围堰。填筑完施工围堰确保顶宽大于6米，若是作为施工便道时确保围堰顶宽大于8米.围堰两侧放坡比坡比为1:1.5。
5.2桥梁基础
三座桥梁高度分别为：新河桥5.435米、东大河桥7.435米、水系景观桥6.605米，高度均超出5米，均属于深基坑开挖，对于深基坑开挖基坑支护为关键，提议支护方案为：开挖时先按1：1放坡确定开挖边线，确定了开挖边线后清除开挖范围内障碍物，依据设计图纸地质特征描述，三座桥基坑底均为粉土，因为处于河道内整年有水浸泡，该土层轻易滑动，所以初步方案为 ：⑴基坑4周采取350型槽钢或是工字钢贯入地下，正反侧边相扣来支护，为确保安全可设置横纵支撑杆。⑵、若开挖后基坑4周基坑壁很好，不会滑动，可进行简单护壁处理，完成后可进行下道工序施工。开挖时尤其注意观察基坑四边地貌情况方便随时作出对应调整方案，以确保安全。
5.3.地基处理
开挖到基底标高后，经过基地承载力试验数据来确定基地换填厚度。
5.4桥梁底板
垫层强度达成要求强度后，依据设计图纸，先对钢筋进行制作，部署钢筋，施工时严格按设计图纸要求进行焊接、绑扎、安装，侧板钢筋高出1~1.5米，方便下道工序施工，钢筋部署完后进行模板安装，混凝土浇筑，因为混凝土较厚，浇筑时分2~3层往返浇筑，方便振捣密实，打振动棒时应遵照快下慢上标准。
5.5侧墙及顶板
⑴、桥梁侧板施工
基础混凝土强度达成一定强度要求后进行侧墙钢筋制作安装，钢筋安装完成后，经验收合格后进行侧板模板安装，侧墙模板安装完成后，经验收合格后进行侧墙混凝土浇筑，混凝土浇筑到腹板处即可。
⑵、钢管脚手架搭设
待桥梁侧墙施工二十四小时后即可进行搭设
钢管脚手架搭设采取满堂脚手架，选择外径48mm，壁厚3.5mm，钢管强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道、和硬弯。
脚手架搭设方法 脚手架搭设方法为：立杆设置纵向0.6米×横向0.6米，水平方向纵向、横向同一水平设置4层，斜拉杆设置为3米一组，X型拉，立杆底脚使用20cm宽×5cm厚木方作垫脚，跟桥梁宽度平行部署，顶上使用12cm宽×8cm厚木方，立向支撑在模板顶上，跟桥梁宽度平行部署，顶板方木和钢管使用顶托连接，顶托使用受力长度不超出20cm，顶托和木方接触面使用木楔塞紧。
⑶、桥梁顶板施工
搭设脚手架时同时进行桥梁顶板底模安装，待脚手架搭设完成，桥梁底板模板安装完成后进行桥梁顶板钢筋安装，钢筋安装完成后继续外膜安装，外膜安装完成后进行混凝土浇筑，这几项工序全部要经验收合格后才能进行下道工序。
5.6模板拆除
桥梁顶板拆除，混凝土养护时间达成三天可进行侧模拆除，顶板底模拆除时间为14~28天，及混凝土强度达成设计强度80%时才可进行拆除。
5.7耳墙
侧墙钢筋安装时预埋耳墙预留筋，装模时留下预留孔，待桥梁侧墙强度达成要求后进行耳墙钢筋、模板、混凝土浇筑等。
牛腿板和耳墙施工一样。
5.8隔水墙
待桥梁施工完成后进行基底清理并进行支砌。
5.9桥台搭板
桥台搭板在道路填土完成后进行钢筋制作安装，混凝土浇筑等。
六 人员机械计划
6.1人员计划
计划钢筋工4~6人，模板工4~6人，混凝土工6人，一般工人8人，一般工人依据现场可进行数量调整，三座桥梁同种工序次序作业，按三座桥梁施工工序循环进行。
6.2机械计划
计划210型挖掘机一台、50型装载机一台、自卸汽车数量、抽水泵6~8个、发电机1台（现场用电时确定）。
七 安全管理及其它注意事项
7.1安全管理
(1)架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品，架子下方不可站人，物品上下传输可从旁侧进行；同时必需确保本身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用具不得上架子。
(2)在顶板上施工各工种作业人应注意本身安全(尤其是在卸料平台上工作人员)，不得随意向下、向外抛掉物品，不得随意拆除安全防护装置。
(3)应设专员负责对脚手架进行常常检验和保修。
A 在下列情况下，必需对脚手架进行检验：
a 在六级大风和大雨后；
b 停用超出二个月，复工前；
B 检验保修项目
a 各主节点处各杆件安装、连桥梁侧墙件等结构是否符合施工组织设计要求；
b 扣件螺丝是否松动；
c 安全防护方法是否符合要求（开挖面外）。
(4)在脚手架上进行电、气焊作业时，必需有防火方法和专员看护。
(5)搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内
7.2其它事项
施工期间做好施工管理，严格根据设计图纸及相关规范、管理文件施工，主动响应上级领导指示，服从管理，主动传达相关指令。
八 脚手架计算书
8.1 参数信息
脚手架搭设高度为：4.185米
搭设尺寸为：立杆设置纵向0.6米×横向0.6米，水平方向纵向、横向同一水平设置4层，斜拉杆设置为3米一组，立杆底脚使用10cm宽×5cm厚木方作垫脚，跟桥梁宽度平行部署，顶上使用10cm宽×5cm厚木方，立向支撑在模板顶上，跟桥梁宽度平行部署，顶板方木和钢管使用顶托连接，顶托使用受力长度不超出20cm。
8.2 活荷载参数
施工均布活荷载标准值：2.0kn/m2
8.3 风荷载参数
因为该工程处于地面上高度不高，所以风荷载不做考虑。
8.4 静荷载参数
a、每米立杆承受结构自重标准值（kn/m2）：0.1248；b、栏杆挡脚板自重标准值（kn/m）0.350；c、安全设施（kn/m2）：0.005；d、每米脚手架钢管自重标准值（kn/m2）：0.038。
b、每平面立杆按2根计算，每根高度为5米，承受结构自重为：5×2×0.1248=1.248kn/m。
c、横杆按每平米计算为0.6×4根×4层×0.038=0.356 kn/m。
d、每平方木模板（1.5cm厚）重按15kg/m2，荷载计算为：0.15÷1=0.15 kn/m。
e、顶托每平方2个，每个4.5kg，荷载计算为：0.08÷0.8=0.1 kn/m。
f、每立方混凝土含钢筋重为（钢筋和混凝土重量比求得）：135kg
荷载计算为：1.35kn
8.5 地基参数
因为该桥梁工程脚手架关键承重部位在混凝土基础上，强度很好，所以地基参数不做考虑。
8.6 桥梁结构自重荷载
该工程施工为三次浇筑，第一次浇筑地板（侧墙浇筑到高处底板面上50cm），第二次浇筑侧墙（浇筑到侧墙倒角处），第三次浇筑顶板，浇筑顶板时桥梁两边侧墙已经有一定强度，桥梁两端侧墙已经有一定支撑力，属于简支梁，所以桥梁受力最大部位在桥梁跨中截面，而桥梁顶板厚度均为一样可视为均布线荷载，跨中截面最大弯矩计算式为：
Mmax=ql2/8
跨中最大弯矩为Mmax=（15×7.88×7.88）/8=116.43kn*m
q=（长×宽×厚×容重）/L=7.88m×0.6m×1m×2.5t/m3=11.82t
q=118.2÷7.88=15kn/m
l=桥梁净跨中长度×确保系数=(15÷2) ×1.05=7.88m
以上荷载累计
M合=116.43+2+1.248+0.356+0.15+0.1+1.35=121.63kn/m
8.7 立杆稳定（脚手架整体稳定）计算
A=4.98cm2、E=2.06×108kpa、i=1.58cm、μ=1，L=0.6m、安全系数k=2.0
λ=kμL/i=2×1×0.6÷1.58×10-2=75.95，属细长压杆，可用欧拉公式计算，其临界应力为：
σ=π2E/λ2=π2×2.06×105÷75.952=352.1MPa
p=σA=352.1×102×4.98×10-4=17.53t=175.3kn
M合=121.63＜175.3，满足要求。
桥梁侧边只承受侧向压力，侧边侧压力较小，故不做计算。
