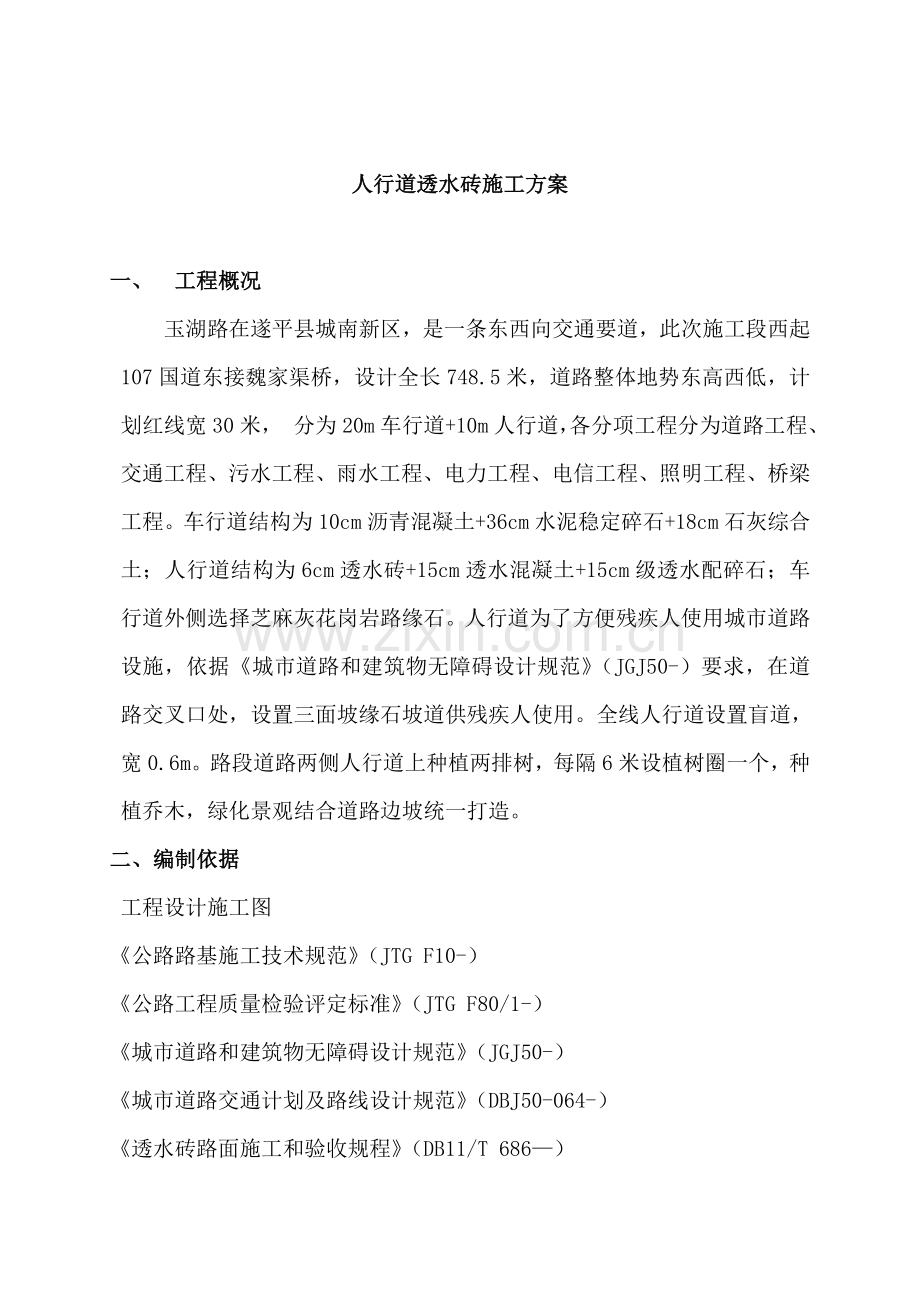

人行道透水砖施工方案人行道透水砖施工方案一、 工程概况玉湖路在遂平县城南新区，是一条东西向交通要道，此次施工段西起107国道东接魏家渠桥，设计全长748.5米，道路整体地势东高西低，计划红线宽30米， 分为20m车行道+10m人行道，各分项工程分为道路工程、交通工程、污水工程、雨水工程、电力工程、电信工程、照明工程、桥梁工程。车行道结构为10cm沥青混凝土+36cm水泥稳定碎石+18cm石灰综合土；人行道结构为6cm透水砖+15cm透水混凝土+15cm级透水配碎石；车行道外侧选择芝麻灰花岗岩路缘石。人行道为了方便残疾人使用城市道路设施，依据城市道路和建筑物无障碍设计规范（JGJ50-）要求，在道路交叉口处，设置三面坡缘石坡道供残疾人使用。全线人行道设置盲道，宽0.6m。路段道路两侧人行道上种植两排树，每隔6米设植树圈一个，种植乔木，绿化景观结合道路边坡统一打造。二、编制依据工程设计施工图公路路基施工技术规范（JTG F10-）公路工程质量检验评定标准（JTG F80/1-）城市道路和建筑物无障碍设计规范（JGJ50-）城市道路交通计划及路线设计规范（DBJ50-064-）透水砖路面施工和验收规程（DB11/T 686）透水砖（JC/T 945）城镇道路工程施工和质量验收规范（CJJ 1）城市道路工程施工质量验收规范（DBJ50-078-）三、施工方案1、透水砖路面结构组成和材料要求人行道结构由透水砖、透水混凝土基层、级配碎石基层、扎实土壤组成。透水砖物理性能应符合JC/T945-透水砖标准中得CC35优等品要求，透水砖平均吸水率超出2.0*10-2cm。在含有一定透水性同时，还必需含有良好防滑功效和装饰效果。透水砖规格采取300mm150mm5.5mm。合理块形、色彩、质感搭配可为铺面带来迥然不一样美观效果。2、施工方法2.1、基础开挖依据设计要求，透水砖基础开挖到设计标高并检验纵坡、横坡及边线。符合设计要求后修正基础，找平碾压密实。压实系数达成94%以上。在开挖、碾压过程中注意地下埋设管线和路沿窨井周围。2.2、碾压密实碎石层在基础验收合格后进行碾压碎石层施工。良好级配一定粒级碎石含有良好承载能力和渗透性，其物理性能要符合GB/T 14685建筑用卵石、碎石要求。选择级配碎石，其含泥量小于5%，泥块含量小于2%，含水率小于3%。级配碎石选择质地坚韧、耐磨石灰石。采取机械配合人工进行摊铺作业，适量洒水并压实，压实度大于93%。碾压碎石层施工实施DBJ 01-45规范。在摊铺作业时控制好摊铺标高、坡度。碾压成型后确保厚度大于150mm。在施工过程中局部不平整部位采取人工填补再碾压方法。2.3、透水砼基层透水混凝土又称多孔混凝土，也可称排水混凝土。其由欧美、日本等国家针对原城市道路路面缺点，开发使用一个能让雨水流入地下，有效补充地下水；并能有效消除地面上油类化合物等对环境污染危害；同时，是保护自然、维护生态平衡、能缓解城市热岛效应优良铺装材料；其有利于人类生存环境良性发展及城市雨水管理和水污染防治等工作上，含有特殊关键意义。原材料配比，是施工中关键关键，在施工中必需严格控制水，水泥，碎石百分比。1、准备工作1）组织准备：建立健全施工项目组织机构人员设置，以能实现施工项目所要求工作任务为标准，人员配置要从严控制，努力争取一专多用，一人多职。2）物质准备：透水混凝土施实质上相同于水泥混凝土施工，其原料中仅少了砂。物质准备应是准备人员住宿、所需水、电供给、工程材料、场地等等一系列准备工作。3）施工机械、推车、瓦工工具等必备工具、立模用木料或型钢等配置；水、电设施到位，生活用水、电和施工用水、电。4）施工前技术准备：了解和分析工程项目特点、进度要求，了解施工客观条件，依据设计要求，熟悉设计图纸，合理部署施工力量，制订出施工方案，为工程顺利完成作好技术上准备工作。2、施工：在准备工作充足基础上，人员设备方可进场施工。1）立模：施工人员在首先须按设计要求进行分隔立模及区域立模工作，立模中须注意高度、垂直度、泛水坡度等问题。2）拌合：本工程采取现场场拌法进行施工，应在场地周围设置预防水和物料散落围挡设备，保护施工环境卫生，降低施工后清理工作。透水混凝土不能采取人工掺拌，采取机械进行拌合，搅拌时按物料要求百分比及投料次序将物料依次拌合，但不宜过长时间搅拌。注意事项：（1）施工现场须专员负责物料配比。（2）严格控制水灰比，即控制水加入量，水在搅拌中分2-3次加入，不许可一次性加入。（3）为使物料搅拌均匀，合适延长机械搅拌时间，但不宜过长。3）运输透水混凝土属干性混凝土料，其初凝快，通常依据气候条件控制混合物运输时间，运输通常控制在10分钟以内，运输过程中不要停留，手推车必需平稳。4）摊铺、浇筑成型：透水混凝土属干性混凝土料，其初凝快，摊铺必需立即。对于人行道面，大面积施工采取分块隔仓方法进行摊铺物料，其松铺系数为1.1。将混合物均匀摊铺在工作面上，用括尺找准平整度和控制一定泛水度，然而平板振动器（厚度厚用平板振动器）或人工捣实捣实不宜采取高频振动器，最终用抹合拍平，抹合不能有明水。因透水混凝土其孔隙率大，水份散失快，当日气温高于35时，施工时间应宜避开中午，适合在早晚进行施工。5）养护：透水混凝土和水泥混凝土属性类似，所以铺摊结束后，经检验标高、平整度均达成要求后，当气温较高时，为降低水分蒸发，宜立即覆盖塑料薄膜，以保持水分。也可采取洒水养护，全部养护期不得少于7d，使其在养护期内强度遂渐地提升。洒水养护，透水混凝土在浇注后1天开始洒水养护，高温时在8小时后开始养护，但淋水时不宜用压力水直接冲淋混凝土表面，应直接从上往下淋水。2.4透水砖面层1、 施工前，按设计进行人行道定位及标定高程。在透水砼基层进行水泥粗砂层施工作业。水泥粗砂层厚度30mm。粗砂层粗砂采取机制粗砂，粗砂物理指标符合建筑用砂（GB/T 14685-）规范要求。粗砂层起到基层找平、水体过滤、荷载缓冲等作用。粗砂层必需含有良好透水性能，以确保透下来水能立即有效渗透到水性基层中。考虑到水渗透性，所以水泥用量严禁超标。垫层用砂为半干砂，湿度掌握方法为：用手攒捏拌合料成团，松开后自然散开即合格。干湿时宜垫层砂有利于平整铺面，降低扬尘和提升垫层密实度。水泥粗砂层找平采取刮板法，人工摊铺。按设计要求摊铺厚度大于30mm。找平层表面要密实，和透水砖面层结合应牢靠。2 、面层施工控制标志施放按下列要求施工：a) 铺装控制网格采取5.0m5.0m；b) 设置标高控制点，控制点间距5m；c) 相邻标志点间拉通线。3、 按放线高程，在方格内按线砌第一行样板砖，然后以此挂纵横线，纵线不动，横线平移，依次按线及样板砖砌筑。4、 直线段纵线向远处延伸，纵缝直顺。曲线段砌筑成扇形状，空隙部分用切割砖填筑，也可按直线顺延铺筑，然后填补边缘处空隙。5、铺装时避免和路缘石出现空隙，如有空隙应甩在建筑物一侧，当建筑物一侧及井边出现空隙用切割砖填平。6、 切割砖时，弹线切割；碰到连续切割砖现象，确保切边在一条直线，偏差小于2mm。7、 铺装时，砖应轻、平放，落砖贴近已铺好砖垂直落下，不能推砖，造成积砂现象，并观察和调整好砖面图案方向。用木锤或胶锤轻击砖中间1/3 面积处，不应损伤砖边角，直至透水砖顶面和标志点引拉通线在同一标高线，并使砖平铺在找平层上稳定。铺砌时应随时用水平尺检验平整度。8、 直线或规则区域内两块相邻透水砖接缝宽度小于2mm。9、 透水砖面层铺砌完成并养护24h 后，用填缝砂填缝（当缝隙小于2mm时不进行填缝），分数次进行，直至缝隙饱满，同时将遗留在砖表面余砂清理洁净。10、 透水砖铺装过程中，不得在新铺装路面上拌和砂浆、堆放材料或遗撒灰土。面层铺装完成到基层达成要求强度前，设置围挡，维持铺装完成面平整。11、 每班收工时应做收边处理。12、 铺砌后砖面应平整一致，同时坡向要依据施工现场利于排水而调整。13、 对基层强度不足产生沉陷、破碎损坏，先加固基层，再铺砌面层砌块。14、 面层砌块发生错台、凸出、沉陷时，将其取出，整理基层和找平层，重新铺装面层，填缝。更换砌块色彩、强度、块型、尺寸均要求和原面层砌块一致，砌块修补部位宜大于损坏部位一整砖。15、 检验井周围或和构筑物接壤砌块切块补齐，不宜采取切块补齐部分要立即填补平整。 填缝后立即洒水直至灌缝密实，确保透水砖面清洁；铺设后养护期不少于2d。16、全部道路交叉路口均设置供残疾人经过缘石坡道。在人行横道和缘石坡道处不得设置雨水口，如有冲突，采取合适移动雨水口或缘石坡道位置。缘石坡道采取人行道结构式样处理，施工方法和人行道相同，坡面转折处人行道砖需切割齐整。2.5 质量验收2.5.1 通常要求1、 透水砖路面工程完成后，应经过工程验收，合格后方可交付使用。2、 工程验收应含有下列文件：a) 透水砖工程施工完工汇报和其它相关文件；b) 多种材料质量合格证书、性能检测汇报和进场验收统计；c) 各检验批次质量验收统计；d) 各层检验、试验汇报。3、 透水砖路面工程施工验收应在各检验批验收合格基础上进行。施工中检验批验收，由质量监理、施工和其它相关单位经共同验收，并填写验收统计。2.5.2 主控项目1、 透水性道路外观不应有污损、空鼓、掉角及断裂等缺点。2、 透水砖块形、颜色、厚度、强度应符合设计要求。3 、透水砖以同一块形，同一颜色，同一强度且以0块为一验收批；不足0 块按一批计。每一批中应随机抽取50 块试件。4 、接缝、找平层、垫层用砂分别以200m3或300t为一验收批，不足200m3或300t 按一批计。5、 透水砖路面施工主控项目许可偏差值应符合下表要求。序号项目频率要求值或许可偏差检验方法1土基压实度每1000，2点93%环刀法或灌砂法碎石基层压实度每1000，2点95%环刀法或灌砂法2透水砖抗压强度每批，1组符合设计要求见JC/T446抗折强度每批，1组符合设计要求见JC/T446透水性能每批，1组符合设计要求见JC/T4462.5.3 通常项目1 透水砖铺砌应平整稳固，不应有翘动现象。灌缝饱满，缝隙一致。2 透水砖表面应整齐美观，砌缝直顺。3 透水砖和路缘石及其它构筑物应接顺，不应有反坡、积水现象。4 透水砖表面坡度应符合设计要求。序号项目频率许可偏差检验方法1表面平整度每20米，1处5mm3m靠尺和楔形塞尺2宽度每20米，1处大于设计要求钢尺量3相邻块高差每20米，1处2mm钢尺和楔形塞尺4横坡每20米，1处0.3%水准仪测量5纵缝直顺度每20米，1处10mm拉5m线和用钢尺6横缝直顺度每20米，1处10mm拉5m线和用钢尺7缝宽每20米，1处2mm钢尺8井框和路面高差每座4处5mm钢尺和楔形塞尺5 透水砖路面施工通常项目许可偏差值应符合下表要求。四、安全和文明施工4.1、安全目标不发生死亡事故，不发生重伤事故、不发生火灾事故，确保职员免受职业疾病伤害。4.2、安全确保方法1)运输车及各类机械操作员实施定位定员，严禁串岗、脱岗；2)有机电设备均由含有特殊工种操作证人员进行操作；3)多种机电设备检修、维护时应停电、停运转，如要试运转，含有针对性保护方法；注意小型切割机操作安全，避免伤人。4)施工人员进入现场必需戴安全帽，做好安全防火工作，全部临建工棚及施工现场按要求设置灭火器材；5)安全规范用电，专员管理、持证上岗；6)定时维护施工机械，确保其完好性，防患于未然；7)夜间施工有足够照明设施，并设置警示灯。4.3、文明施工方法1）在软土地基施工区域设置泥浆池、沉淀池，立即清理施工时产生污水、泥浆等；2）利用现场防洪、排涝体系，将不能回流到泥浆池、沉淀池污水引入水沟内，预防现场泥浆溢流；3）施工用碎石应按指定地点进行堆放，不挤占施工位置；4）认真搞好施工区及生活区环境卫生，立即清理建筑和生活垃圾，按指定位置排放。
