地下室地坪综合标准施工专业方案.doc

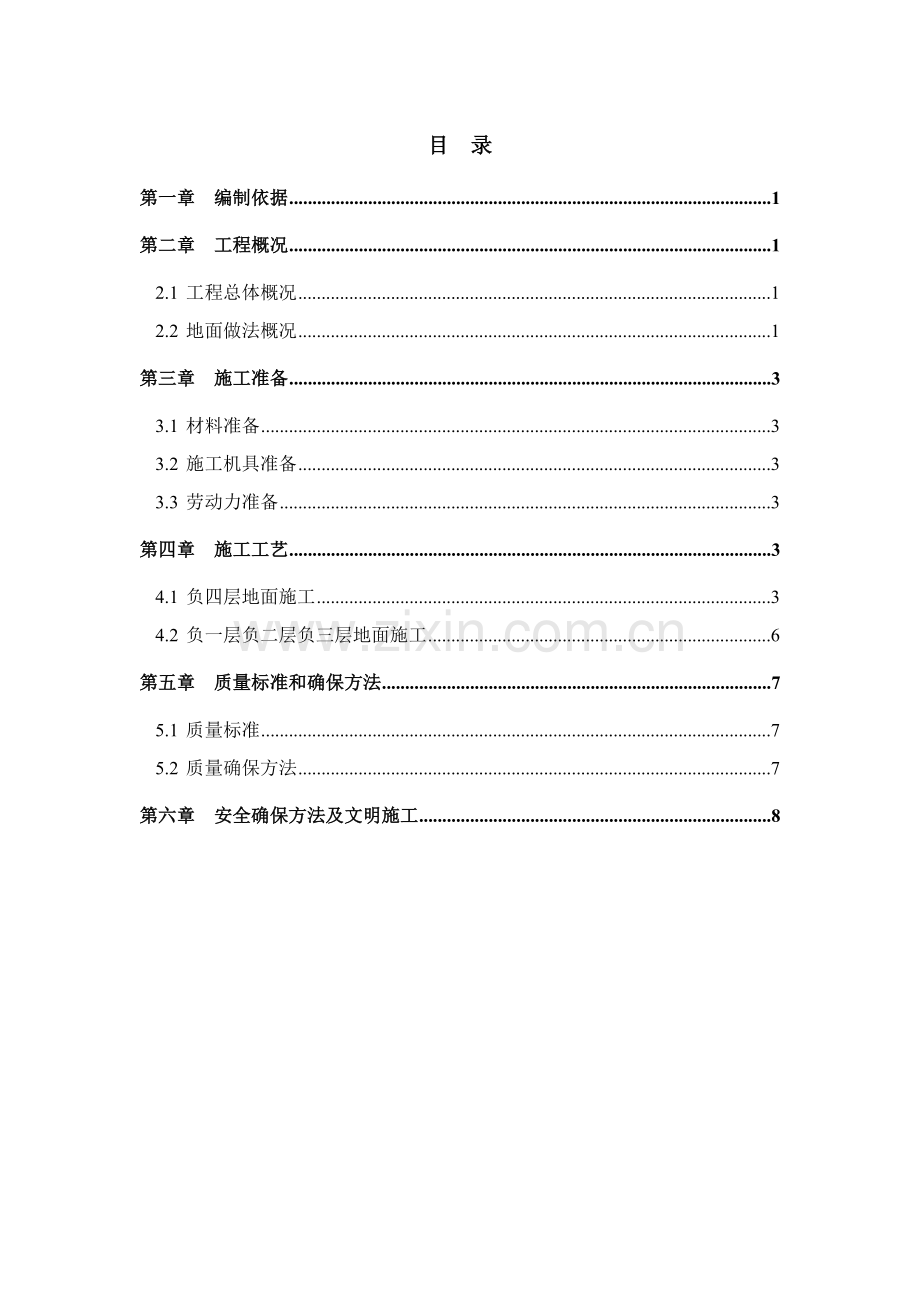

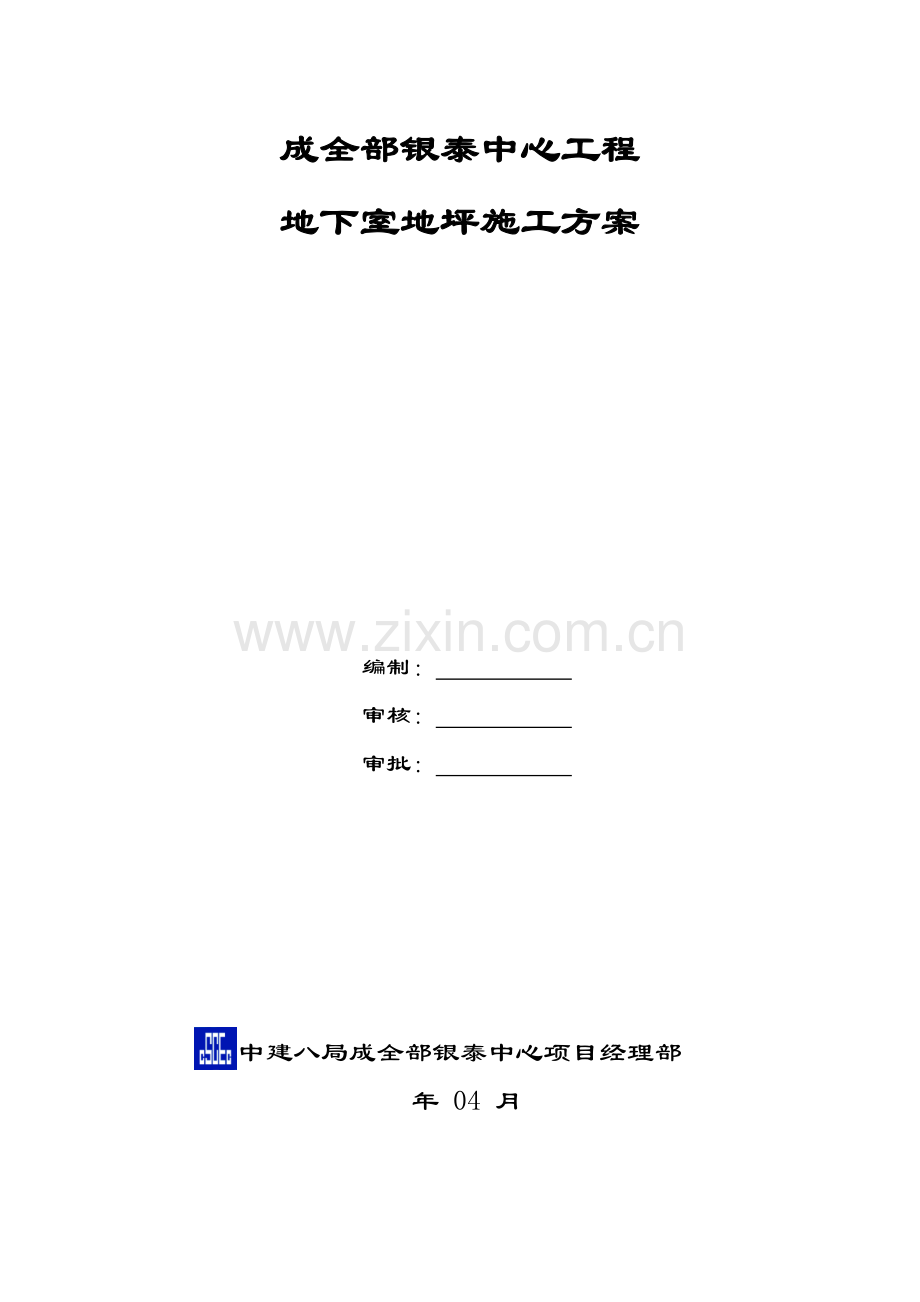

成全部银泰中心工程地下室地坪施工方案编制： 审核： 审批： 中建八局成全部银泰中心项目经理部 年 04 月目 录第一章 编制依据1第二章 工程概况12.1 工程总体概况12.2 地面做法概况1第三章 施工准备33.1 材料准备33.2 施工机具准备33.3 劳动力准备3第四章 施工工艺34.1 负四层地面施工34.2 负一层负二层负三层地面施工6第五章 质量标准和确保方法75.1 质量标准75.2 质量确保方法7第六章 安全确保方法及文明施工8第一章 编制依据1. 成全部银泰中心相关设计图纸2. 建筑工程施工质量验收统一规范（GB50300-）3. 建筑地面工程施工质量验收规范（GB50209-）第二章 工程概况2.1 工程总体概况1. 本项目在成城市高新区“金融城”片区。地块在天府大道东，南侧紧邻名全部公园（新益州城市公园），地块面积约为45200。用地西侧为天府大道北段，和“金融城”隔天府大道相望，用地北侧为锦晖东街，东侧为名全部路。用地邻天府大道，锦晖东街和名全部路全部有计划带状绿化，分别为15m，20m和10m。2. 项目拟开发建设为集超5星级酒店、酒店式公寓、甲级办公楼、大型室内商业街及高级住宅于一身城市综合体。总建筑面积约71.35万平米，其中地上建筑面积约54.17万平米，地下约17.18万平米。地上建筑由1个酒店+酒店式公寓塔楼，52层高度218.12m；2个办公塔楼，40层高度179.85m；2个住宅塔楼,46层高度172.6m和8层（局部9，10层）商业裙房组成，裙房高度39.0m(局部44.0m)，内设百货、餐饮、零售、电影院；地下建筑共4层,由地下商业(含零售、百货和超市)、设备用房、非机动车停车库及机动车库组成，其中在住宅区域及相邻处地下2、3层设有些人防。2.2 地面做法概况2.2.1 地下室负四层1. 车库、车道、隔油间做法：1） 钢筋混凝土底板2） 532卵石灌2.5混合砂浆振捣密实，50210厚（沿排水沟或集水坑周围，找1%坡）3） C15混凝土100厚内配6300双向钢筋内加4%防水剂4） 刷水泥浆一道5） 30厚1:2水泥豆石压实赶光6） 2厚环氧树脂涂层（二装）（用于车道时采取止滑型环氧树脂）2. 空调机房、制冷机房、通风机房、卫生间、水泵房、水处理机房、水箱间、报警阀间、库房、走道、值班室、更衣室、楼梯前室做法：1） 钢筋混凝土底板2） 532卵石灌2.5混合砂浆振捣密实，50210厚（沿排水沟找0.5%坡）3） C15混凝土80厚内配6300双向钢筋内加4%防水剂4） 刷水泥浆一道5） 20厚1:3水泥砂浆找平层6） 地砖面层（二装）2.2.2 地下室负一层负二层负三层1. 车库、车道、电机房、广播机房、电信机房、影音设备做法：1） 钢筋混凝土楼板2） 刷水泥浆一道（水灰比0.40.5）3） 40厚1:3水泥豆石找平4） 2厚环氧树脂涂层（二装）2. 自行车库、无水管井、强弱电井、避难间、水管井做法：1） 钢筋混凝土楼板2） 刷水泥浆一道（水灰比0.40.5）3） 20厚1:3水泥豆石找平4） 30厚1:2水泥豆石压实赶光（水管井内加4%防水剂）3. 楼梯间、楼梯前室、通风机房、配电房、库房、走道、值班室、更衣室、锅炉房、钢瓶间、柴油发电机房、职员食堂做法：1） 钢筋混凝土楼板2） 刷水泥浆一道（水灰比0.40.5）3） 20厚1:3水泥豆石找平4） 地砖面层（二装）4. 水泵房、水处理机房、水箱间、报警阀间、空调机房、新风机房、厨房、卫生间做法：1） 钢筋混凝土结构层2） 水泥浆结合层一道3） 1:3水泥砂浆找坡找平层最薄处10厚4） 2厚JS防水涂料，侧墙上翻500高5） 20厚1:3水泥保护层兼找平6） 地砖面层（二装）5. 制冷机房、热回收机房：1） 钢筋混凝土结构层2） 1:6水泥炉渣找坡0.5%抹平，最薄处依据回填厚度确定（总厚度减面层和找坡厚度）3） 30厚C20细石混凝土整浇层，表面找平赶光4） 2厚JS防水涂料，侧墙上翻500高5） 20厚1:3水泥砂浆保护层兼找平6） 地砖面层（二装）第三章 施工准备3.1 材料准备1.1 本工程所采取混凝土及水泥豆石由中建商品混凝土成全部提供。1.2 水泥：水泥宜采取硅酸盐水泥、一般硅酸盐水泥，标号不应低于325，有出厂证实及出厂日期不超出三个月，稳定性好，且满足有个要求或要求要求，并严禁2混用不一样品种、不一样标号水泥。3.2 施工机具准备关键施工机具：拖拉机、砼表面打磨机、振捣棒、水准仪等。3.3 劳动力准备 针对成全部银泰中心地下室地面施工体量大、工期紧等特点，安排钢筋工10人、混凝土工60人、模板工20人、杂工20人。第四章 施工工艺4.1 负四层地面施工4.1.1 施工步骤标高测量做灰饼回填层施工钢筋绑扎做灰饼C15混凝土浇筑基层清理做灰饼水泥豆石施工二装面层4.1.2 施工方法1. 标高测量1）在各轴线墙柱四面弹出建筑1.00米标高控制线2）对地库全部已浇筑地面进行测量并统计，依据图纸要求放坡系数、放坡方向及最薄处厚度，计算出各轴线标高并在地坪施工平面图上标注。2. 回填层施工依据建筑1.00米标高控制线和地坪施工平面图中计算标高做灰饼控制回填层标高，然后依据设计要求进行回填层施工。3. 模板支设1）依据制订好浇筑路线前后次序，开始模板支设。2）依据测量好标高，拉线调直，固定好模板，并测量模板顶部标高，加垫块调整高度，确保标高和原标注厚度相吻合。4. 钢筋绑扎1）进场钢筋必需有出厂合格证，必需在监理见证下取样，送检测中心检测合格后方可使用。2）地面混凝土垫层设计为6钢筋，双向间距为300mm，在回填层上用粉笔标出钢筋位置和间距，绑扎必需 ，间距必需满足设计要求。3）梅花状设置保护层垫块，厚度为20mm，间距为800mm。5. 混凝土浇筑1）依据建筑1.00米标高控制线和地坪施工平面图中计算标高做灰饼。2）钢筋、模板安装完自检合格后，立即通知监理进行验收，必需在监理验收合格后方可进行地坪混凝土浇筑。3）混凝土浇筑采取商品砼供给，由混凝土罐车送至施工现场，再用拖拉机运至浇筑地点。采取平板振动器往返振实。4）面层磨光机打磨、扫毛（1）第一遍磨光机打磨：面层混凝土收水后，用磨光机往返打磨，直到提出原浆为止。（2）第二遍用磨光机抹压：面层混凝土初凝后，地面面层上可按出手印但不下陷时，用磨光机进行第二遍抹压，把凹坑、砂眼填实抹平，注意不得漏打抹。（3）第三遍用扫帚扫毛：面层混凝土终凝前，即人踩上去稍有脚印，用扫帚进行面层扫毛工作。5）分格缝设置：（1） 汽车库地面在常温下连续养护3d后，依据柱轴网尺寸弹出分格缝（纵横双向）。（2）分格缝切割采取公路切割机进行分格缝切割，切割缝宽5mm，分格缝必需贯通，切割顺直。（3）分格缝切割完后，立即安排工人冲洗分格缝，并把地坪上流出灰浆清理洁净。（4）分格缝内嵌填油膏，填满压实后，用灰刀将油膏铲平，和地坪接缝密实，表面平整。6. 水泥豆石地面施工1）基层处理基层表面浮土、砂浆块等杂物应清理洁净。墙面抹灰时落地灰，墙根、管根、门槛等部位被埋住杂质要剔凿洁净。清理完后要依据标高线检验水泥豆石厚度，预防地面过薄而产生空鼓开裂。2）洒水润湿施工时要确保地面湿润，但无积水。3）刷水泥浆浇筑水泥豆石前应先在已湿润基层表面刷一遍水灰比0.40.5水泥浆，要随铺随刷，预防出现风干现象，如基层表面为光滑面还应在刷浆前将表面凿毛。4）做灰饼地面应依据标高线做出灰饼。5）浇筑水泥豆石铺水泥豆石后用长刮杠刮平，振捣密实，表面塌陷处应用水泥豆石填补，再用长刮杠刮一次，用木抹子搓平。6）用铁抹子轻轻抹压面层，把脚印压平。7）当面层开始凝结，地面面层上有脚印但不下陷时，用铁抹子进行第二遍抹压，将面层凹坑砂眼和脚印压平。要求不漏压，平面出光。8）当地面面层上人稍有脚印，而抹压子无抹子纹时，用铁抹子进行第三遍抹压，第三遍抹压要用力稍大，将抹子纹抹平压光，压光时间应控制在终凝前完成。9）养护面层抹压完24h后，立即洒水进行养护，天天浇水2次，最少连续养护7d后方准上人。养护要立即、认真、严格根据工艺要求进行养护。4.2 负一层负二层负三层地面施工4.2.1 施工步骤基层清理找标高、弹面层水平线做灰饼水泥豆石施工二装面层4.2.2 施工工艺1. 标高测量在各轴线墙柱四面弹出建筑1.00米标高控制线。2. 基层处理基层表面浮土、砂浆块等杂物应清理洁净。墙面抹灰时落地灰，墙根、管根、门槛等部位被埋住杂质要剔凿洁净。清理完后要依据标高线检验水泥豆石厚度，预防地面过薄而产生空鼓开裂。3. 洒水润湿施工时要确保地面湿润，但无积水。4. 刷水泥浆浇筑水泥豆石前应先在已湿润基层表面刷一遍水灰比0.40.5水泥浆，要随铺随刷，预防出现风干现象，如基层表面为光滑面还应在刷浆前将表面凿毛。5. 做灰饼地面应依据标高线做出灰饼。6. 浇筑水泥豆石铺水泥豆石后用长刮杠刮平，振捣密实，表面塌陷处应用水泥豆石填补，再用长刮杠刮一次，用木抹子搓平。7. 用铁抹子轻轻抹压面层，把脚印压平。8. 当面层开始凝结，地面面层上有脚印但不下陷时，用铁抹子进行第二遍抹压，将面层凹坑砂眼和脚印压平。要求不漏压，平面出光。9. 当地面面层上人稍有脚印，而抹压子无抹子纹时，用铁抹子进行第三遍抹压，第三遍抹压要用力稍大，将抹子纹抹平压光，压光时间应控制在终凝前完成。10. 养护面层抹压完24h后，立即洒水进行养护，天天浇水2次，最少连续养护7d后方准上人。养护要立即、认真、严格根据工艺要求进行养护。第五章 质量标准和确保方法5.1 质量标准1. 面层标高和厚度符合设计要求。2. 面层和基层粘结牢靠，没有空鼓和裂缝。3. 面层表面应密实光洁，无显著脱皮和起砂等质量缺点。4. 面层表面不应有气泡、开裂、砂眼和接槎不平等现象。5. 带有坡度面层，应进行泼水检验，不得有积水。5.2 质量确保方法1. 工程所选择多种材料均需提供样品，报经业主、监理审批后方可进行批量订购。凡有专业企业提供材料必需进行报验，报验经过后方可进场。2. 材料选定后，地坪大面积施工前必需进行样板作业。经过业主、监理书面认可后，方可进行大面积施工。3. 采购多种材料必需有生产厂家提供材质检测汇报、产品合格证。需检测，必需在监理现场见证下取样，送检测中心检测，检测合格后方可使用。4. 施工中所使用商品混凝土均应按要求做试块，并送检测中心检测。5. 送至施工现场多种材料要依据其特点分类码放。6. 施工过程中每道工序完成后，必需进行自检，自检由质检员负责，施工操作人员参与，不合格项目由原操作人员进行整改，直至合格为止，并有书面统计。7. 施工过程中每道工序施工时，如相邻工序已经完成，必需对相邻工序有可能造成损坏部位进行成品保护。第六章 安全确保方法及文明施工1. 严格遵守施工现场各项管理规章制度。2. 全部些人员在进入施工现场前将进行三级安全教育，特殊工种操作人员必需持证上岗。3. 工程施工前，对操作人员进行有针对性分部分项安全交底。4. 施工过程中使用全部电动工具设置专职电工负责维修、保管，非操作人员不得进行其拆卸、维修工作。5. 地下车库设置电箱必需有漏电保护器，施工过程中使用电线必需挂于高处或架设，预防漏电现象发生。6. 车库内设置干粉灭火器，而且委派专职安全员负责施工现场消防保卫工作。7. 施工过程中材料必需码放整齐，施工垃圾必需放置指定地点，每日施工完成后立即运至地库外指定垃圾堆放处，集中运出施工现场，做到工完场清。
