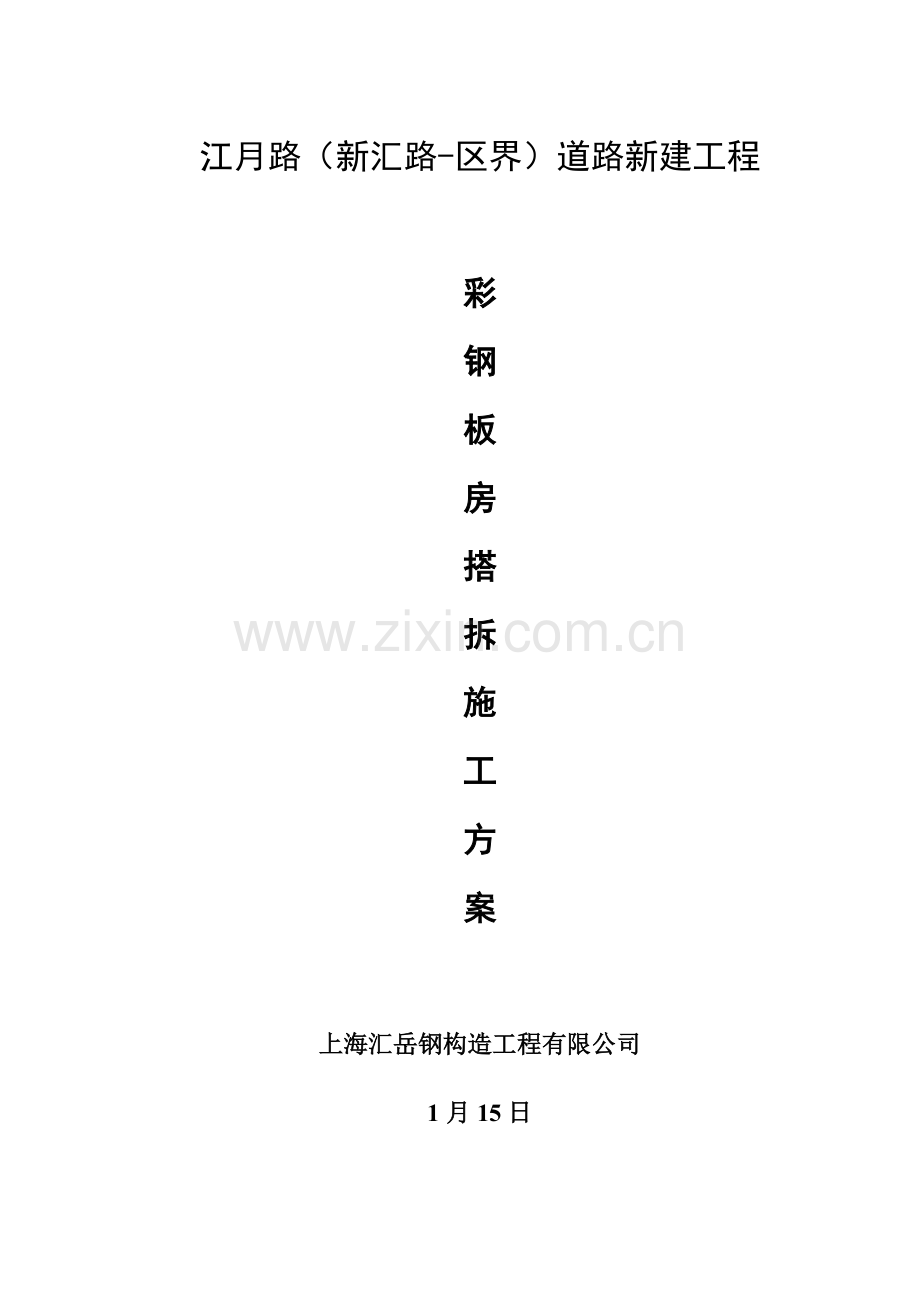

彩钢房搭拆综合项目施工专项方案.doc

江月路（新汇路-区界）道路新建工程彩钢板房搭拆施工方案上海汇岳钢构造工程有限公司1月15日目 录1、工程概况- 2 -1.1、建筑概况- 2 -1.2、拟建临建概况：- 2 -2、编制根据- 3 -3、材料种类- 4 -4、安装前准备工作- 4 -4.1、机具和材料准备- 4 -4.2、材料运送- 4 -4.3、看护、清点、修理- 5 -4.4、基本- 5 -5、安装程序- 5 -5.1放线- 5 -5.2、立柱安装- 5 -5.3、楼面一字梁系统安装- 6 -5.4、走道系统安装- 6 -5.5、外墙板安装- 7 -5.6、窗安装- 7 -5.7、门安装- 7 -5.8、内隔墙板安装- 8 -5.9、补漆- 8 -5.10、防雷接地- 8 -6、质量规定- 9 -6.1、钢构件安装质量规定- 9 -6.2、墙板与屋面安装质量规定- 10 -6.3、门、窗安装容许偏差- 10 -6.4、五金件安装质量规定- 11 -6.5、内隔墙板安装质量规定- 11 -6.6、施工质量保证办法- 11 -7、安全办法- 12 -8、文明施工- 12 -9、工程验收- 13 -10、施工组织- 13 -11、施工工期- 14 -12、拆除- 14 -13、附图- 15 -1、工程概况1.1、建筑概况本工程项目部用彩钢板房位置定为上海市闵行区浦江镇联星路联星村8组19号斜对面。占地面积1725平方米，设有门卫、防汛仓库、停车场、老仓库及物料加工场、食堂、标养室、浴室、厕所。设二层综合楼一栋，建筑面积254平方米。设民工宿舍二栋，均为一层，一栋设6间宿舍，另一栋设2间宿舍，建筑面积共152平方米。构造类型：框筒构造。1.2、拟建临建概况： 1.2.1、民工宿舍民工宿舍1：单间面积6m3.3m设6间；民工宿舍2：单间面积5m3.4m设2间，民工宿舍共计8间，层高均为2.8m。屋内为水泥地面，屋顶钢构造梁上固定彩钢板平屋面，彩钢板下设保温隔热层。宿舍前设1.0m宽走廊，门为塑钢门、窗为塑钢窗，宿舍区前面做散水坡0.5%，砖砌排水沟坡度1%，保证排水畅通。1.2.2、综合楼综合楼为施工单位寻常办公及休息，搭设一幢2层办公室综合楼，一层层高3.0m，一层设3间办室（3.4 m *5.5m）、1间会议室(5.5 m *9.9m)；楼梯间2.8m，二层层高2.8m，二层设4间办公室（3.3 m *5.5m），2间宿舍（3.3 m *5.5m）。一层屋内为水泥地面，二层屋内为复合地板地面。屋顶钢构造梁上固定彩钢板平屋面，彩钢板下设保温隔热层。宿舍前设1.0m宽走廊，门为塑钢门、窗为塑钢窗，宿舍区前面做散水坡0.5%，砖砌排水沟坡度1%，保证排水畅通。1.2.3、食堂食堂为一栋，占地面积36平方米（7.2m*5m），搭建一层，共3间，分别为（3.6m*5m）、（3.6m*2m）、（3.6m*3m），层高均为2.8m。门为塑钢门、窗为塑钢窗。1.2.4、厕所与浴室厕所长度为6.5m、宽度为3.55m，共一层，2.8m高，外墙采用彩钢板，分设男、女厕所，内设自动水冲水箱。便槽贴面砖、地面铺贴300300防滑玻化砖；厕所外面设三级加盖化粪池（7m3m1.8 m），埋深2m；浴室长为4m、宽度为3.55m，分设男、女浴室，内设淋浴喷头，地面铺贴300300防滑玻化砖。1.2.5、室外地面室外地面对原土夯实、10cm碎石，上浇100m厚C20混凝土地面；宽26m不等，表面扫毛。1.2.6、临舍临水、临电、排污布置1.2.6、1 临水 依照工程实际状况，自来水源用DN100水管沿暂时道路埋设。1.2.6、2 临电依照工程实际状况考虑配电经济性和合理性，本工程现场提供800KVA电量变电箱，暂时用电采用TN-S供电系统，放射式多路主干线送至各栋临舍，然后在每栋临舍设立一种分电箱，再分级放射式或树干式构成配电网络。所有电缆均采用5芯橡皮铜质电缆，埋地敷设，穿过道路电线用套管埋设。度不低于300，电缆下铺设100mm厚砂子，上用红砖覆盖后土回填。1.2.6、3 排污 生活区雨水、生活污水等通过排水沟统一排入二级沉淀池，最后统一排入市政管道。排水沟采用宽200明沟，沿临舍区作环形布置，每隔50米设一检查井，坡度按1%考虑，污水排放经二级沉淀后排入市政管道。厕所污水经化粪池三级沉淀过滤后排入市政管道。化粪池定期由环卫人员进行沉淀物清理。食堂污水通入隔油池，定期由环卫人员进行沉淀物清理。2、编制根据2.1、国务院令第393条 建设工程安全生产管理条例2.2、DGJ08-114- 暂时建（构）筑物应用技术规范2.3、JGJ46- 施工现场暂时用电安全技术规范2.4、JGJ80-91 建设施工高处作业安全技术规范2.5、JGJ81-91 建筑钢构造焊接规程2.6、GB50205- 钢构造工程施工质量验收规范3、材料种类3.1、彩钢房钢甲角铁与方管必要符合国标、技术规定，方管外径不得不大于80毫米，壁厚不得不大于4毫米。彩钢夹芯板内墙厚5cm，外墙7.5cm，顶板10cm。钢梁选用Q235钢，厚不不大于4。柱头用Q235钢，规格80x80，厚不不大于0.5mm。屋面为10cm厚夹心彩钢板，上配48*30钢管压顶，且与地面预埋件用扣件连接。门采用铝合金门框，彩钢板门板，窗户采用塑钢推拉窗。骨架材料由8C型钢、40角钢由螺栓连接而成。3.2、活动房螺丝、配件必要符合建设部颁发合格证明，禁止使用无出厂合格证明产品。3.3、公司内部调拨螺丝、配件必要经抽检合格后，方可投入使用。4、安装前准备工作4.1、机具和材料准备4.1.1、重要机具：手电钻、冲击钻、电锤、拉铆枪、电刨子、电焊机、火焊工具、钻头、锤头。4.1.2、放样工具：线坠、墨斗、水平尺、水管、钢卷尺、钢板尺、线绳。4.1.3、安装工具：螺丝刀、橡皮锤、铁锤、壁纸刀、大力钳、活搬手、钳子。4.1.4、安装小料：自攻钉、膨胀螺栓、水泥钉、镀锌螺栓、拉铆钉、电焊条、螺丝。4.1.5、辅助材料：密封胶、胶枪。4.1.6、配合工具：人字梯、马凳、插架、单滑车、麻绳、绳扣。4.2、材料运送4.3.1、踏查道路状况，选取最佳运送路线。4.3.2、材料运送应按照安装顺序成套进行，先安先运，后安后运。4.3.3、不同构件应选取不同运送办法。台：窗、门、人字架应立放，互相间用非金属材料隔开，五金件要互相错开。4.3.4、构件要轻拿轻放，不得撬、甩、摔依次提取码放。4.3.5、装车仔细、保管和施工中，应采用防止损坏，变形，丢失办法。4.3、看护、清点、修理4.4.1、材料进场后应设专人看护，严防丢失。4.4.2、安装前，应按照板房构件明细表对构件仔细清点，对缺少构件及时上报名称、规格、数量；对变形、掉漆构件应及时修理；对物件表面油污、泥砂、灰尘等杂物及时清理。4.4、基本4.4.1、规定彩钢板房基本为200mm200mm砖砌条形基本。位于彩钢板房基本外墙顶部预留长300mm、宽200mm、高200mm空间，砌筑时放好拉结筋。在浇筑时放好预埋铁，用标号为、C20砼进行灌溉，应保证养护时间不少于24小时以利于砼达到所需强度。同步亦应满足内地坪比外地坪高20mm以利于防水。4.4.2、验收依照生产厂家提供板房基本条件，对板房基本进行验收。重要内容：混凝土强度，基本标高，表面平整度，基本宽度，几何尺寸。5、安装程序放线立柱安装楼面一字梁系统安装走道系统安装外墙板安装窗安装门安装雨蓬系统安装内隔墙板安装补漆防雷接地5.1放线按照图纸尺寸，一方面埋好底盘铁，用膨胀螺丝和基本固定。运用墨斗在板房基本上弹出板房安装位置，用勾股弦法规方。5.2、立柱安装5.3.1、安装顺序：柱圈梁调节拉杆5.3.2、施工方案5.3.21将立柱抬至安装位置竖起。使柱下卡码卡于地梁上，角立柱用3个M1230螺栓与地梁相连接，中间立柱，山墙立柱用2个M1230螺栓连接到地梁上。5.3.2.2、走道托架可随柱一起安装。即在地面将走道托架与柱连接，使之为一体。立柱安装完，应及时安装圈梁和调节拉杆。柱与拉杆最佳交替安装。5.3.2.3、安装圈梁和调节拉杆同步，校正立柱垂直度（沿墙板方向）。柱垂直度用磁力线坠测量，柱垂直度容许偏差为L/300，10mm。5.3、楼面一字梁系统安装5.4.1、安装顺序：一字梁水平支撑楼面檩条5.4.2、施工办法5.4.2.1、借助柱上二层调节拉杆基座设立单滑轮，将一字梁吊起至安装位置。一字梁每端用4个M1230镀锌螺栓与柱连接。将水平支撑在地面组对好，呈剪刀状。安装水平支撑时，校正立柱垂直度，方向同上。5.4.2.2、柱垂直度校正完毕后，将一字梁、水平支撑、调节拉杆上安装螺栓所有紧固。5.4.2.3、安装楼面檩条。楼面檩条均采用M1230镀锌螺栓分别与立柱、檩档连接。5.4、走道系统安装5.4.1、安装顺序：走道托架转角平台托架梯栏杆走道板5.4.2、施工办法5.4.2.1、将转角平台托架与其下立柱用8个M1230螺栓连接好。5.4.2.2、用单滑车将转角平台托架吊起至安装位置。5.4.2.3、走道托架上端用2个M1230螺栓与柱上角托架连接，下端用2个M530自功钉连接于柱上。转角平台托架长边与山墙柱和角立柱用3个M1230螺栓连接好。用水平尺在互相垂直两个方向上找正转角平台托架，紧固螺栓。将梯梁与踏步组装成梯，踏步梯梁用4个M1230螺栓连接。5.4.2.4、安装钢梯，钢梯用M1230螺栓2个与转角平台托架连接。运用水平尺在互相垂直两个方向上，观测梯踏步与否水平。5.4.2.5、安装钢梯护栏。安装走道护栏时，走道护栏每端通过3个螺栓与走道托架连接。安装 走道护栏时，在走台两端拉线，控制护栏直线性，直线性容许偏差10mm，相邻栏杆接头处错边容许偏差3mm。5.4.2.6、安装走道板。走道板用4个M530自攻钉，固定在走道托架上，走道板与走道板之间间隙为10mm，安装时应保证安装间隙均匀，当顾客有规定期，应用玻璃胶填缝。5.5、外墙板安装按照配板图安装外墙板，安装前，用抹布将墙板擦洗干净。外墙板应与铝合金窗框配合安装。装配时，应两人在上往下送，一人在下接。外墙板接缝，应顺水方向拼接。地梁与墙板间应加装防水槽，并且防水槽两端用玻璃胶封死，以防漏水。5.6、窗安装5.6.1、安装顺序：窗台上、下收口窗框安装窗扇安装窗锁钩打胶5.6.2、施工办法5.6.2.1、在窗洞口上画出垂直中心线和水平中心线，安装时保证窗框中心与窗洞口上所画中心重叠。将窗框放于立柱铡槽内，用钢卷尺测量窗框内角对角线长度，使两对角线长度相等。5.6.2.2、调节窗框使其横平竖直，高低一致，窗框与柱接缝均匀。在窗台收口与墙板。窗框接缝处，立柱与窗框接缝处打胶。5.6.2.3安装窗扇安装窗锁钩。依照窗扇上锁钩位置，安装窗柜上锁钩，应保证两锁钩位置一致，安装牢固，开关灵活。5.6.2.4、打胶5.7、门安装5.7.1、安装顺序：门边框、门把手门头板门扇（合页）锁具插销打胶5.7.2、施工办法5.7.2.1、门边框6个自攻钉固定在立柱上，门把手用2个自攻钉通过角钢固定在立柱上。5.7.2.2、门头板嵌在门边框与门把头中间，四周用玻璃胶封死。5.7.2.3、依照门扇上合页位置安装框合页，应保证位置一致，上下合页在同一轴线上，框、扇合页不得用反。5.7.2.4、依照门扇上门锁位置，安装锁扣板，保证门窗上锁主体舌头与门框上锁扣板位置吻合，锁舌自由进出。注：门扇安装前，检查门扇有无破损，翘曲变形，扇框搭接间隙与否适当，有问题时应调节或更换。5.8、内隔墙板安装5.8.1、施工顺序：墙位置放线内隔墙上码内隔墙内隔墙下卡码打胶5.8.2、施工办法5.8.2.1、运用垂线法放出内隔墙板安装位置线。5.8.2.2、内隔墙板上卡码安装。上卡码用自攻钉固定在人字梁下弦上。上卡码与屋架中心位移容许偏差应小2.0mm。5.8.2.3、内隔墙板安装：从墙一侧向另一侧安装内隔墙板，用靠尺板检测内隔墙板垂直度，直线度及错边量，垂直度容许偏差为L/1000，直线度容许偏差为5mm，板间错边量容许偏差3.0mm。5.8.2.4、对检测合格内墙板应及时安装下卡码，下卡码用2个水泥钉固定在地面或楼板上。5.8.2.5、内隔墙板缝隙用玻璃胶密封。内隔墙板接缝容许偏差3.0mm。5.9、补漆对运送、安装中损坏漆膜，补涂油漆。5.10、防雷接地防雷接地接在活动房四周及屋面钢管排架立杆上，接地体采用DN48钢管，间隔15m打入地下。接地线采用404镀锌扁钢与接地体焊接，保证接地体做到良好接地。5.11、水槽施工 依照临舍实际状况，在临舍之间制作一种水槽，供工作人员梳洗之用。水槽长5米，宽60厘米，高1.1米。在制定临舍之间场地先用混凝土实心砖砌筑长60厘米、宽10厘米、高80厘米墙体，间隔90厘米。再用模板预制一种长60厘米、宽10厘米、高40厘米模具。最后放置在砖砌墙体上，用现浇混凝土浇筑，水槽壁厚6厘米。水槽污水排入二级沉淀池，再排入市政管道。6、质量规定6.1、钢构件安装质量规定6.1.1、构造件表面干净，无油污，泥砂和灰尘等杂物。6.1.2、补涂构件在运送、存储和安装过程中损坏涂层。6.1.3、安装容许偏差。6.1.3.1、钢柱安装容许偏差序号项目容许偏差检查办法1柱底脚中心对定位轴线偏移5.02柱子基准点标高103柱挠曲点高H/75015.04柱垂直度H/500356.1.3.2、楼面一字梁及屋面系统安装容许偏差序号项目容许偏差检查办法1跨中垂直度H/25015.02受压弦杆侧弯L/100010.03檀条间距5.04檀条弯曲L/75020.05桁架间距10.06.1.3.3、走道板、钢梯、西北地区杆安装容许偏差序号项目容许偏差检查办法1立柱垂直度H/100015.02走道板、踏步水平度L/100015.003走道板表面平直度5.0（局部）10.0（含长）4栏杆直线度10.05相邻栏杆接头处错边3614、连接节点所有紧固件，应紧固，无松动。6.2、墙板与屋面安装质量规定6.2.1、屋面、墙板应平整清洁，接槎顺直，纵横搭接缝均呈直线，檐口和墙面下端呈直线，无错钻孔，接缝均匀整洁，严密无翘曲。6.2.2、山墙收边板，脊瓦应平直，固定可靠，无松动。6.2.3、屋面安装容许偏差序号项目容许偏差检查办法1檐口与屋脊平行度10.02波纹线与屋脊垂直度L/100020.003檐口端部错边5.06.3、门、窗安装容许偏差6.3.1、门窗框安装应横平竖直，高低一致，平面一致。6.3.2、框与柱连接应牢固，不晃动，缝隙均匀。6.3.3、门窗表面应平整、光滑、大面无划痕、碰伤。6.3.4、门窗安装容许偏差序号项目容许偏差检查办法1门窗槽口宽度、高度22门窗槽口对边尺寸之差2.53门窗槽口对角线之差34门窗框垂直度2.55门窗框水平度26门窗框扇搭接宽度差1.57门窗启动力60N8门窗横框标高59门窗竖向偏离中心56.4、五金件安装质量规定6.4.1、五金件应装配可靠，转滑动处不得有影响使用性能松动和卡阻现象。6.4.2、外轮廊不应有裂纹，毛刺，机械损伤，漆膜镀层不应有脱落现象。6.4.3、钉端部必要圆正，光滑，不应高出组合件表面，铆钉应牢固，地松动。6.4.4、锁、窗锁钩，插销应开关灵活，外型完整，无明显影响美观缺陷。6.5、内隔墙板安装质量规定序号项目容许偏差检查办法1卡码与人字架中心位置2.02板间错边量2.03直线度54垂直度L/10006.6、施工质量保证办法6.6.1、施工前，技术部将施工规定进行技术交底。6.6.2、施工过程采用PDCA办法进行作业。6.6.3、对于每一道施工工序均实行安装工人自检、项目部抽检击建筑施工公司共检相结合伙业办法。6.6.4、对于发现问题，及时整治，并告知有关部门，没有过整治，睚决不进行下一步施工。6.6.5、工程核心节点施緥作业，施工员与项目经理应到施工现场进行指引。6.6.6、施工完毕，评审小组将对施工进行了总验收，发现问题及时整治。经验收合格后，方可入住。7、安全办法7.1、活动房搭、拆应由施工人员先向作业人员进行施工方案、安全技术交底，并检查上岗证与否有效，安全员应做好交底记录。7.2、搭活动房必要持有搭房工证人员承担操作，凡患有恐高症、心脏病、癫痫病等不适于高空作业者，不得上活动房操作。7.3、搭拆活动房时应设警戒线，并有专人负责监控，防止坠物伤人。7.4、搭拆活动房时，所有人员必要带好安全帽、佩好安全带、工具及另配件要放入工具袋内，穿防滑鞋，袖口，裤口要扎紧。7.5、搭设活动房起步时，应设暂时剪刀撑及暂时抛撑。7.6、遇有恶劣气候影响施工安全时（如风大雨6级、雨、雪、雾天气），不得进行高处活动房搭、拆作业。8、文明施工8.1、帐篷，配电箱，材料等摆放要位置符合施工作业总平面图规定。8.2、施工作业总平面图拟定，应先与建筑施工公司沟通，再行拟定，一经拟定应认真执行，不再改动。8.3、员工使用生活用品，行李摆放要统一、合理。8.4、材料进场后：应按规格、型号分类存储，并且应用木方垫起100mm以上，码放整洁。禁止乱堆、乱放，禁止与腐蚀性物质接触，并有及雨办法。8.5、人字架、一字梁、柱、檀条应按照与板房长度方向垂直方向摆放整洁，做到“一条线、一头齐”。8.6、构件堆放应符合其设计受力状况，如屋架、窗、门要竖立堆放。8.7、木夹板、窗、门等物件应用苫布盖好，防止雨淋。8.8、五金件、玻璃胶、小型工器具不得乱扔，乱放，应分类存储在小件箱中，并且有及雨办法。8.9、施工垃圾（如聚苯乙烯啐屑，木刨花等），每天竣工清理干净，统一打包倾倒。9、工程验收9.1、活动板房安装完毕后，施工班组应做一次全面自检工作班组自检应为普检，对自检中发现问题及时解决。9.2、班组自检合格后，填写自检记录，并报主管。9.3、主管依照自检状况，组织建筑施工公司项目工程师、安全等关于人员进行检查验收。检查验收应是普检与抽检结合。对检查出问题，告知班组及时解决。合格后由主管及人员订立活动板房验收单。9.4、质量检查工作应贯于整个生产过程中，各级检查人员应积极工作，超前工作，把质量问题消灭在萌芽状态中。10、施工组织10.1、公司实行项目总监负责制。10.2、本项目设项目经理1名，施工员2名，安全员1名，技术员1名，施工班长1人，工人12人。10.3、项目经理全面负责工程质量与施工安全，并对施工工期负责。10.4、施工员详细负责工程进度与施工质量。10.5、安全员详细负责工程施工安全问题。10.6、技术员详细负责工程技术问题。施工组织设计图项 目 经 理技 术 员班 组 一班 组 二班 组 三班 组 四安 全 员施 工 员资 料 员11、施工工期本工程施工工期为一种月。采用分段流水施工作业。施工工期保障办法为了保证施工工期，保质保量完毕活动板房施工，我司挑选精兵强将进行现场施工作业。施工过程中所产生一切问题，由项目经理睬同项目总监共同解决。同步，公司合力单位亦做好随时进场施工准备。我司对此项目将备一流动力班组随时准备进场作业。12、拆除12.1、应遵循谁安装谁拆除原则，由专业厂家进行，禁止擅自拆除；12.2、拆除活动房前拟定施工已所有完毕，提出拆除申请，经项目经理批准，在拆除作业前应对活动房全面检查，在拟定无危险因素状况下，方可开始拆除作业，如有柱头已被拆除应先进行加固后再拆除，以保证拆除作业安全顺利进行。12.3、拆除活动房应设立警戒区，禁止无关人员进入，并有专业负责警戒。12.4、拆下材料运至地面后，应及时按规格堆放整洁。12.5、凡超过安全有效期限，必要采用破坏性机械拆除，禁止作业人员进行人工拆除作业；12.6、如遇五级以上大风、大雾和大雨等恶劣天气时，不得进行拆除作业。127、拆除前应先拆除或切断在活动房内电源。128、关于人员登高作业系好安全带。13、附图13.1、江月路（新汇路-区界）道路新建工程项目部暂时彩钢板房平面布置图
