风冷热泵模块机组技术标1.doc

xx中央空调工程技术标

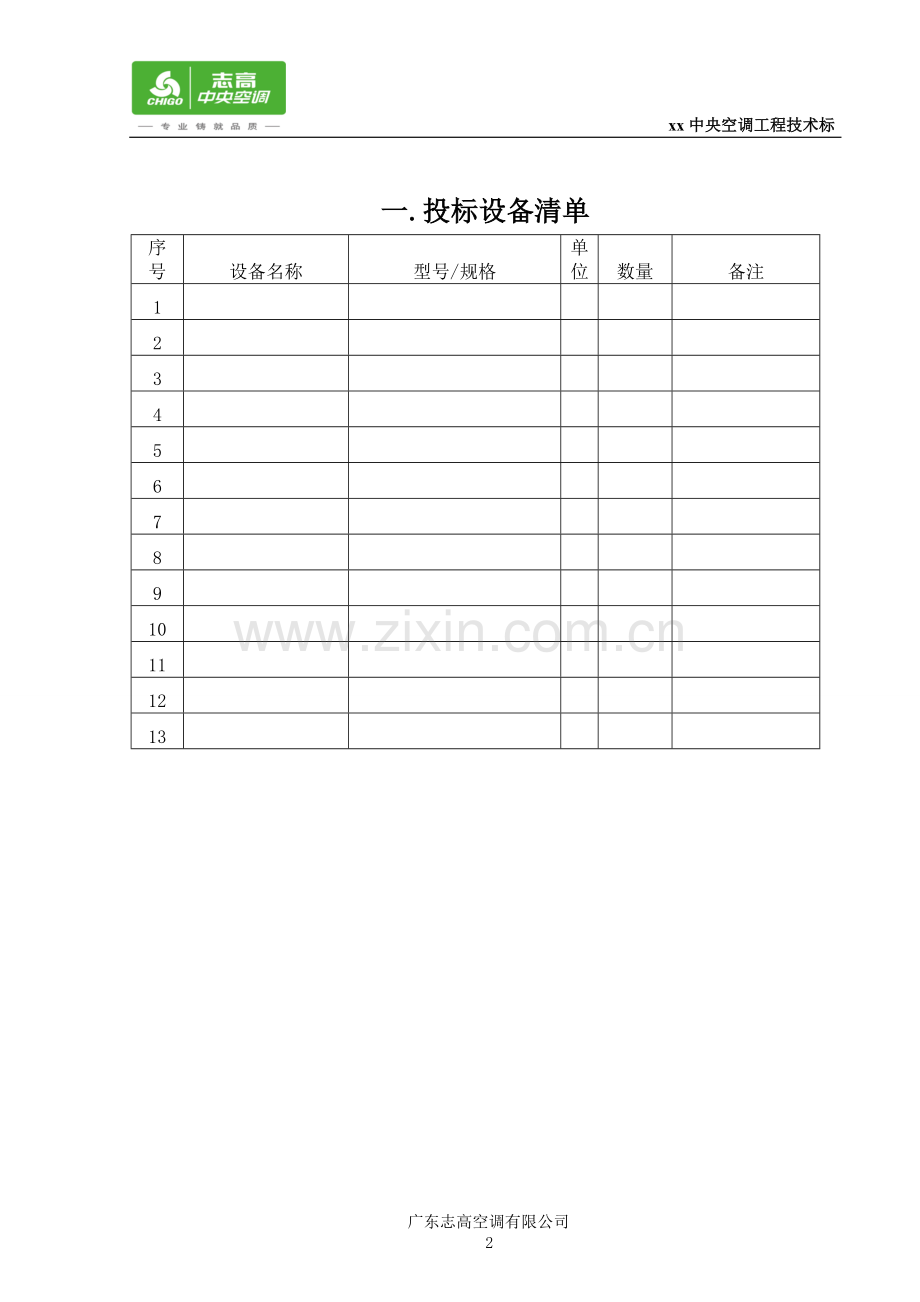

一.投标设备清单
序号
设备名称
型号/规格
单位
数量
备注
1

2

3

4

5

6

7

8

9

10

11

12

13

二. 技术规格偏离表
序号
货物名称
招标文件条目号
招标规范
投标规范
偏离
说明

投标人：
法定代表人或授权代表人签字：
日　期：
注：①条目号：指招标规范对应在招标文件中的条目号。
②招标规范：指在招标文件中招标人所提出的要求。
③投标规范：指在投标文件中投标人对招标规范的回应情况。
④不论投标人用于投标的技术参数优于或劣于招标文件的规定，凡是不一致之处
均须列入本表,否则视为与本招标文件相同,由此产生的一切后果由投标人承担。
⑤该表必须填写，不能空白。

三. 备品备件、易损件清单
（因目前清单还没有确定，投标时争对具体机型再作咨询）
型号/规格
LSQWRF60M/T
LSQWRF65M/T
LSQWRF130M/F
RFW100/TA-P(G)M
易损件名称

温度传感器

风机电机

热力膨胀阀

电控板

变压器

操作屏

四、交货或工期进度表

标书编号：

货物名称
批次
拟交货日期
供货周期
备注
末端产品
1

安装工程
1

主机产品
1

五、设备主要部件清单

序号
型号
产地及厂家
1
压缩机
谷轮
2
冷凝器
志高
3
蒸发器
武汉硚鑫
4
交流接触器
LG
5
四通阀
华鹭
6
电子膨胀阀
华鹭
7
室外电控板
广州邦普
8
室外电机
常州康宝
9
气液分离器
志高
注：因目前产品还在不断更新，投标时请争对具体机型再作咨询

六、投标设备说明
（一）　风冷热泵模块机组
1、外观图

LSQWRF65 M/T

LSQWRF130 M/F
2、产品概述
风冷热泵模块机组是以空气为冷（热）源，以水为供冷（热）介质，作为冷（热）兼备型的一体化中央空调设备。机组分为单冷型与热泵型两类，其中热泵型风冷热泵模块机组集制冷、制热功能于一身，即可制冷、又可供热，能实现夏季降温、冬季采暖，一机多用。风冷热泵模块机组通常是在既无空调主机房与供热锅炉，又无供热热网或其他稳定可靠热源却又要求全年空调的场所使用。该机组可与风机盘管、吊顶式空气处理机、组合式空调风柜及新风机等末端设备一起组成完整空气调节系统对室内进行冷暖空气调节。
志高风冷热泵模块机组采用国际知名品牌压缩机，配以智能化微电脑程序控制，具有高效节能、运行稳定、应用灵活等特点。广泛用于办公大楼、宾馆酒店、餐饮娱乐、医院学校、影剧院、工厂车间等负荷变化较频繁的场所，尤其适用于气温相对较低且无锅炉房或其它供热条件、水源缺乏的场所。
志高风冷热泵模块机组有30KW、60KW、65KW、130KW等多种容量规格的产品，能进行16个模块间的任意组合，组合最大制冷量可达2080KW。
3、发展趋势
风冷热泵模块机组可根据建筑物所需冷热量任意组合、分期投资；无需专用机房，可直接安装于屋顶或室外空间，不占用任何室内有效面积，节约了建筑投资；同时省却了冷却水塔、冷却水循环泵及冷却水管系统，也无需锅炉、换热器及相应的管道系统辅件，可满足建筑物全年制冷与采暖的需求；不受水源条件限制，节约水资源；冬季制热能力强，能效比高，在相同制热能力条件下运行成本大大低于燃油、燃气及用电的热水锅炉。
因此，风冷热泵模块机组在水资源相对缺乏或冬季气温相对较低且又无热水锅炉或无其他供热形式的地区（如华东、华南及西南等地）有着广阔的发展前景。
4、产品特点
l 高效节能 运行可靠
志高风冷热泵模块机组采用高效涡旋式压缩机，全新的系统优化设计，每台机组采用独立的双制冷或多制冷系统，大大的提高了系统的可靠性，能效更高.

蒸发器1
冷凝器1

蒸发器2
冷凝器2
双压缩机双回路系统+电子节流技术

机组运行更稳定

机组运行效率更高

l 分级启动、逐台运行
机组采用模块化设计，可以实现分级启动或运行，从而减少启动时对电网的冲击，极大的节省了运行费用。

l 机组组合多样、满足更多需求

标准组合:即相同容量的机组进行匹配。当需要260kW总装机容量时，可使用130kW+130kW的组合方式，也可使用65kW×4的组合方式，以分别满足分为2个或4个功能区域的节能运行要求。
130
130
65
65
65
制冷总量

非标准组合：即不同容量的机组也可任意组合。如60kW +65kW可以组合为125KW总装机容量，以满足大小不同功能区域的使用要求。(待确认)
130
30
65
65
30
制冷总量

l 使用方便、控制灵活
机组采用通用控制模块设计，一个系统中可任意指定其中一台为主模块,其它为子模块；在原模块机组保养、维修时，可随意改变另一台子模块机组为主模块，不影响整个系统的正常运行。

l 电子膨胀阀
电子膨胀阀取代热力膨胀阀, 其适应范围广.调节范围大，反应速度快，调节精度高。

l 运行宁静
风机采用低转速，大直径，低叶角的高效散热轴流风扇，且经过系列的优化改进，运行噪音极低。
l 智能集中控制
采用高度集成化的微电脑控制整个模块机组的运行，自动化程度高，可以远程控制1-16个模块的运行，使用户随时随地都能了解和控制机组的运行；采用分级启动或运行，减少对电网的冲击；能根据压缩机运行时间的长短决定开停机的顺序，极大延长了机组的使用寿命；并具有故障自动判断、处理，自动除霜、防冻等功能 。

l 多重保护功能,保证机组安全稳定运行
◆压缩机高低压保护 ◆频繁启动保护
◆压缩机排气温度保护 ◆传感器故障保护
◆水流开关保护 ◆防冻保护
◆过热保护 ◆过流保护
◆电源保护 ◆相序保护
◆压力保护
5、系统特点
l 风冷热泵模块机组单模块系统：单台模块机组中一台压缩机与一冷凝器对应组成一独立制却系统，两组冷凝风机组成风机系统，并服务于独立或共用风系统。所有的冷冻冷却系统、冷凝风机系统组成一个模块单元，1-16个模块组成模块式网络结构。
l 组网控制：在现场通过简单的通信线连接，实现就地组网；每一模块都采用上电自识别模式，即任一模块加电后自动接入网络并由显示操作面板识别其地址。
l 采用本控制系统可实现如下功能：
远程监控，定时开关机，手动、自动切换工作状态，与末端联动，故障自动判断、处理、短信拨号报警，手动测试功能，自动除霜，手动除霜，电加热控制，下班防冻，能量控制，运行管理、负荷匹配，中文信息显示、即插即用式网络结构等功能。
l 控制器的工作过程与功能均达到符合Q/SKCG01-2000 的规定和有关微电脑控制器的技术标准和要求。
l 所有的输入/输出信号和通讯数据传输都具有足够的抗干扰能力,保证机组工作稳
定、可靠，输出没有误动作，没有抖动，而且温度值不会出现大于1.0℃的跳变。
l 控制器具有预防用户误操作的功能。
l 安全性、电磁兼容性均符合国家相关电子电器产品安全标准和电磁兼容性标准。
l 参数设定具有密码保护功能。所有需设定的参数都具有相应的默认值，该默认值在
第一次使用或需恢复默认值时使用。

广东志高空调有限公司
12
xx中央空调工程技术标
6、机组主要性能参数
型号
参数
LSQWRF60M/T
LSQWRF65 M/T
LSQWRF130 M/F
制冷量
kW
60
65
130
制热量
kW
63
69
140
制冷输入功率
kW
19.5
21
42
制热输入功率
kW
19
20.3
40.6
运转电流
制冷
A
34.0
38
78
制热
A
35.0
37
76
能量调节
%
0,50,100
0,50,100
0,25,50,75,100
电源
380V 3N～/50Hz
压 缩 机
类型
全封闭涡旋式
启动方式
直接启动
直接启动
直接启动
数量
台
2
2
4
油加热器功率
W
70x2
70x2
70x4
蒸 发 器
类型
壳管式
水流量
m3/h
10.32
11.18
22.36
阻力损失
kPa
30
30
40
水管接口
mm
DN100
DN100
DN65
冷凝器
风量
m3/h
24000
24000
48000
类型
风冷式
冷凝风机
类型
高效轴流式
出风形式
顶出风
冷冻油
种类
SONTEX200LT
充注量
L
3.3×2
3.3×2
3.3×4
制冷剂
种类
R22
节流方式
电子膨胀阀+毛细管并联
充注量
kg
7.0×2
7.0×2
7.5×4
外形尺寸
宽度
mm
2000
2000
2000
深度
mm
900
900
1700
高度
mm
2090
2090
2090
机组噪音
dB(A)
65
65
68
机组重量
kg
570
570
1100
控制方式
电子式

（二）冷水末端
1、示例图片

风机盘管 空气处理机组

2、设备概述
志高冷水末端包括卧式暗装式风机盘管和空气处理机组，凭借先进的研发技术和生产工艺，冷水末端具有高效节能、外形美观、运行宁静、安装灵活、形式多样等优点，适用于集中式空调系统，是水—空气空调系统中末端装置的一种主要型式，与风冷冷（热）水机组或水冷螺杆机组等冷水机组配合使用。
本系列产品可广泛应用宾馆、公寓、别墅、写字楼、大型商场等各场所。
3、冷水末端性能描述
风机盘管
l 表冷器：采用新乡金龙优质紫铜管串翻边,双面窗口专用铝箔翅片，整体涨管以科学的管片距，合理的水路流程，最大限度的体现交换效率高、水阻小，能量足的特点。
l 电机：采用电容启动式电机，日本进口低噪音滚动轴承，无需补加润滑油，设计寿命12年以上，具有高、中、低三种转速。
l 接管自如：低静压冷水盘管机组采用最新结构设计，可以满足用户现场安装的需求，进行左右接管的互换。
右接管
左接管

l 风机：采用涡轮涡壳风机，每一台均通过严格的动平衡检验，功率低、风量大、噪音小。
l 外壳：选用优质镀锌板，以流畅美观的外形设计，精湛的加工工艺制成，拆装方便，左右可以互换，为防止结露滴水，配备有流槽式受露装置。
l 选型灵活、方便：可根据用户实际需求配置回风箱。
空气处理机组
l 柜体
独有的三维复合式铝合金框架结构，配合最新的复合式夹心双层保温面板，使机组柜体具有真正的绝冷桥和零泄露。避免了因冷桥和泄露所造成的能量损失和机组外壁凝露现象产生，并杜绝了未经处理的空气渗入系统。达到ZBJ72027-89标准测定，柜体外表绝无凝露；达到GB4706.1-1998标准测定，柜体漏风率＜1%。
平整流畅的机组内壁设计，方便了内部清洁，降低了空气的扰动和动能损耗，有效抑制了积尘和细菌生长。内部功能分区均以挡风板隔离，杜绝气流的区间短路。
灵活的外形设计和杂性生产，便于客户进行个性订做及最有效地利用建筑空间。与外接风管走向相适应的风机出风口设置方向：如下图所示，A为默认选择。L

整个机组框架结构灵活，检修和拆装都极为方便，特别是对于大型和超大型机组结构，易于分段供货的空调机组，提供专用密封垫料和连接件，现场段接时快速、密实。
l 风机
风机的主要部件：叶轮、轴、涡壳在正常使用情况下寿命不小于15年。整机运行噪声低、效率高、结构强劲、性能稳定。 使用专业的CAD选型软件进行优化设计，便以获取最佳的工作点、效率和噪声级。
l 电机
电机为风冷式全密闭三相异步电机，防护等级为IP55，F级绝缘，具有更高的可靠性和使用寿命。
节能型：电机采用优化设计，具有更高的效率，可产生可观的节能效果。
轴承设计工况下使用寿命大于75000小时。整机正常使用寿命不小于15年。

广东志高空调有限公司
20
4、机组性能参数表
（1）三排管盘管参数
型号
项目
FP-34WA
FP-51WA
FP-68WA
FP-85WA
FP-102WA
风量m3/h
高风
340
510
680
850
1020
中风
260
400
580
720
850
低风
180
260
380
460
670
冷量W
高风
1800
2700
3600
4500
5400
热量W
高风
2700
4050
5400
6750
8100
风机
型式
离心前翼式双吸风轮
数量
1
2
2
2
2
噪声dB(A)
36
39
41
43
44
机外余压（Pa）
30
电机
型式
三速、低噪音电容电机
数量
1
1
1
1
1
电源
220V～50HZ
功耗(Ｗ)
35
41
62
75
95
盘管
型式
铜管套弧形冲缝铝翅片（3排）
工作压力
1.6MPa
接管
进水管、出水管（3/4锥管内螺纹）；冷凝水管（3/4锥管外螺纹）
水量(L/min)
7.1
10.6
14.1
17.6
21.2
水阻(kPa)
10.4
13
24
15
20
外形尺寸
宽 mm
770
827
927
1140
1140
高 mm
240
240
240
240
240
深 mm
490
490
490
490
490
净重(kg)
无回风箱
12
13
15
19
19

续表
型号
项目
FP-136WA
FP-170WA
FP-204WA
FP-238WA
风量m3/h
高风
1360
1700
2040
2380
中风
1080
1400
1630
1900
低风
880
1100
1320
1430
冷量W
高风
7200
9000
10800
12600
热量W
高风
10800
13500
16200
18900
风机
型式
离心前翼式双吸风轮
数量
4
4
4
4
噪声dB(A)
44
46
47
48
机外余压（Pa）
30
电机
型式
三速、低噪音电容电机
数量
2
2
2
2
电源
220V～50HZ
功耗(Ｗ)
124
150
186
225
盘管
型式
铜管套弧形冲缝铝翅片（3排）
工作压力
1.6MPa
接管
进水管、出水管（3/4锥管内螺纹）；冷凝水管（3/4锥管外螺纹）
水量(L/min)
26.1
32.5
35.5
37.3
水阻(kPa)
16
24
46
50
外形尺寸
宽 mm
1440
1546
1835
1835
高 mm
240
240
240
240
深 mm
490
490
490
490
净重(kg)
无回风箱
27
29
33
34

（2）空气处理机组
型号
参数
K-20D4-Z
K-25D4-Z
K-30D4-Z
K-40D4-Z
K-50D4-Z
名义风量（≥m3/h）
2000
2500
3000
4000
5000
名义供冷量(kW)
回风
11.1
13.9
16.9
22.3
28.9
新风　
22.5
28.2
34.3
45.3
58.7
名义供热量(kW)
回风
16.7
20.9
25.4
33.5
43.3
新风　
33.8
42.3
51.5
67.9
88.0
机外余压(Pa)
130
130
130
140
150
电源
380V/50Hz
380V/50Hz
380V/50Hz
380V/50Hz
380V/50Hz
电机输入功率(kW)
0.32
0.45
0.55
0.64
0.9
水压降(kPa)
回风
5
7
10
13
12
新风　
5
6
9
12
21
水流量(m3/h)
回风
1.93
2.41
2.93
3.88
5.01
新风　
3.92
4.90
5.95
7.88
10.2
外形尺寸(mm)
宽
872
1018
1166
1458
1752
深
986
986
986
986
986
高
500
500
500
530
530
接管尺寸
进出水管
回风
DN20
DN25
DN32
DN32
DN32
新风　
DN32
DN40
DN40
DN40
DN40
排水管
DN25
DN25
DN25
DN32
DN32
噪音≤dB(A)
56
57
58
59
60
机组重量（kg）
回风
79
88
96
128
149
新风　
79
88
96
128
149

续表

型号
参数
K-60D4-Z
K-80D4-Z
K-100D4-Z
K-120D4-Z
K-150D4-Z
名义风量（≥m3/h）
6000
8000
10000
12000
15000
名义供冷量(kW)
回风
34.5
46.9
59.6
70.8
88.5
新风　
70.0
95.2
121
144
180
名义供热量(kW)
回风
51.8
70.4
89.4
106
133
新风　
105
143
181
216
269
机外余压(Pa)
160
180
180
180
180
电源
380V/50Hz
380V/50Hz
380V/50Hz
380V/50Hz
380V/50Hz
电机输入功率(kW)
1.1
1.6
2.2
3
3
水压降(kPa)
回风
15
18
21
17
19
新风　
25
27
30
27
29
水流量(m3/h)
回风
5.97
8.11
10.3
12.3
15.3
新风　
12.1
16.5
20.9
24.8
31.1
外形尺寸(mm)
宽
2044
2044
2150
2300
2800
深
986
1413
1413
1546
1595
高
530
660
760
830
830
接管尺寸
进出水管
回风
DN40
DN50
DN50
DN50
DN50
新风　
DN50
DN65
DN65
DN65
DN80
排水管
DN32
DN32
DN32
DN40
DN40
噪音≤dB(A)
61
62
64
65
66
机组重量（kg）
回风
167
230
245
326
345
新风　
167
230
245
326
345

xx中央空调工程技术标
七、产品制造、安装、验收标准
分类
序号
标准名称
标准编号
产品制造规范和标准
1
《房间空气调节器》
GB/T7725-1996
2
《单元式空气调节机》
GB/T7785-1999
3
《家用和类似用途电器的安全、通用要求》
GB4706、1-1998
4
《单元式空气调节机实验方法》
ZBJ73022-89
5
《家用类似用途电器的安全，热泵空调机和除湿机的特殊要求》
GB4706.2-1453
6.13-1996
6
《电磁兼容限值谐波电流发射限值》
GB17625.1-2003
7
《多联式空调（热泵）机组》
GB/T18837-2002
8
《风管送风式空调（热泵）机组》
GB/T18837-2002
9
《制冷装置用压力容器》
JB6917-1998
10
《家用和类似用途电动、电热器具、电动工具以及类似电器无电干扰特性测量方法和允许值》
GB4706.32-1996
11
《制冷设备通用技术规范》
GB9237-88
12
《容积式和离心式冷水（热泵）机组安全要求》
JB8654-1997

《包装储运图示标志》
GB/T 191
13
《蒸气压缩机式冰水机性能测试标准》
美国ARI550/590-98
14
《机械制冷安全规范》
美国ANSI/ASHRAE
15
《锅炉及压力容器规范》
美国ASME（第Ⅶ卷）
16
《美国国家电气规程》
NEC
设计、安装、调试验收规范和标准
1
《空调与通风工程施工及验收规范》
GB50243-2002
2
《采暖通风空气调节设计规范》
GB50019（2003）
3
《建筑给排水及采暖工程施工及验收规范》
GB50242-2002
4
《低压配电设计规范》
GB5055-95
5
《通用用电设备配电设计规范》
GB50055-93
6
《建筑设计防火规范》（2001版）
GBJ16-87
7
《建筑工程施工质量统一标准》
GB50300-2001
8
《建筑电气工程施工质量验收规范》
GB50303—2002
9
《制冷设备、空气分离设备安装工程施工及验收规范》
GB50274-1998
10
《现场设备、工业管道焊接工程施工及验收规范》
GB50234-2003
11
《建筑安装工人安装技术操作规程》

12
《机械制冷ANSIB9.1安全规范》

13
《志高直流变频技术手册》

八、设备的相关规格尺寸
1、风冷热泵模块机组外形、安装尺寸图

LSQWRF65M/T

LSQWRF130M/F

单位：mm
尺寸代号
机组型号
机身尺寸
安装尺寸
A
B
C
D
E
LSQWRF60M/T
2000
900
2090
1586
846
LSQWRF65M/T
2000
900
2090
1586
846
LSQWRF130M/F
2000
1700
2090
1586
1640

2、卧式暗装风机盘管

型号

尺寸
FP-34WA
FP-51WA
FP-68WA
FP-85WA
FP-136WA
FP-170WA
FP-204WA
FP-238WA
FP-102WA
A
543
643
743
963
1263
1368
1658
1658
B
485
585
685
905
1205
1310
1600
1600
C
513
613
713
933
1233
1338
1628
1628
D
485
585
685
905
1205
1310
1600
1600
E
770
825
927
1140
1440
1546
1835
1835
F
106
106
106
106
106
106
106
106

3、空气处理机组—新风/回风、4排/6排

规格型号
W
(mm)
D
(mm)
H
(mm)
G
(mm)
进出水DN
排水
DN
回风
4排
回风
6排
新风
4排
新风
6排
K-20D4-Z
872
986
500
35
20
20
32
32
25
K-25D4-Z
1018
986
500
35
25
25
40
40
25
K-30D4-Z
1166
986
500
35
32
32
40
40
25
K-40D4-Z
1458
986
530
35
32
32
40
50
32
K-50D4-Z
1752
986
530
35
32
40
40
50
32
K-60D4-Z
2044
986
530
35
40
40
50
65
32
K-80D4-Z
2044
1413
660
35
50
50
65
65
32
K-100D4-Z
2150
1413
760
35
50
50
65
65
32
K-120D4-Z
2300
1546
830
35
50
50
65
80
40
K-150D4-Z
2800
1595
830
35
50
65
80
80
40

广东志高空调有限公司
24
