吉林至荒岗公路质量通病防治方法

一、路基工程质量通病防治方法
1、软基处理不符合设计。
防治方法：合理安排预压时间，同时进行沉降观察，稳定后进行后续工程施工。
2、路基不均匀沉降
防治方法：尽可能采取水稳定性好填料作为路基填料；对填挖交界处、高填方采取冲击压路机或拖式振动压路机补强。
3、边坡松软、冲刷严重。
防治方法：按设计要求加宽填筑，刷坡后立即进行防护工程施工，上种植土进行绿化。
4、台（涵）背不均匀沉降、桥头跳车。
防治方法：按设计要求选择填筑材料，画标尺后采取振动压路机配合小型振动夯逐层碾压；采取超载预压加紧沉降速率；推迟桥头搭板施工时间。
二、排水工程、支挡防护工程质量通病防治方法

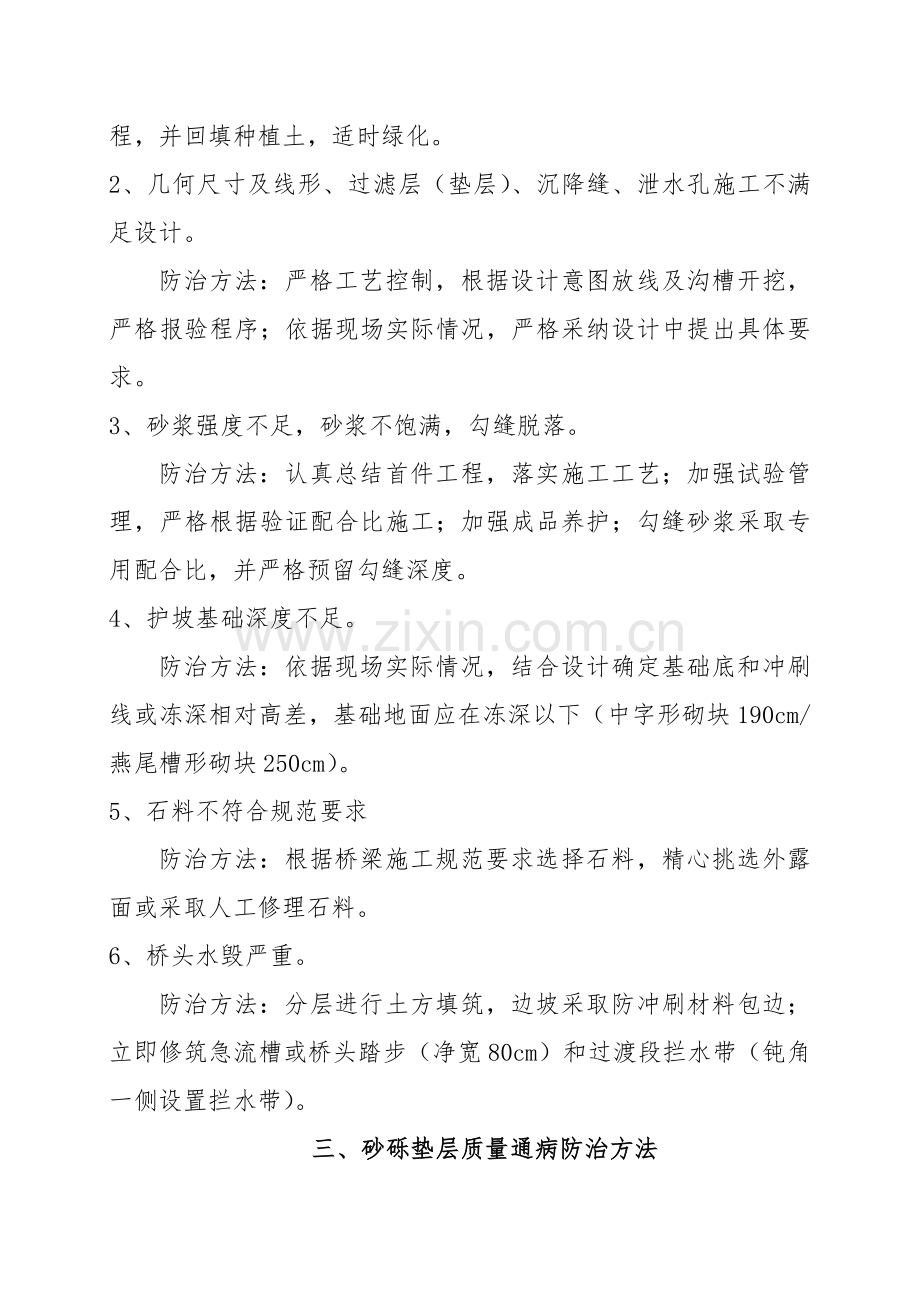

1、 边坡出现水毁。
防治方法：按设计要求首先修建截水沟；路堑边坡应边开挖边绿化；路堤或路堑边坡采取机械刷坡应预留15-20cm，放出纵横及斜线后，根据设计坡度及位置采取人工找平，立即修筑防护工程，并回填种植土，适时绿化。
2、几何尺寸及线形、过滤层（垫层）、沉降缝、泄水孔施工不满足设计。
防治方法：严格工艺控制，根据设计意图放线及沟槽开挖，严格报验程序；依据现场实际情况，严格采纳设计中提出具体要求。
3、砂浆强度不足，砂浆不饱满，勾缝脱落。
防治方法：认真总结首件工程，落实施工工艺；加强试验管理，严格根据验证配合比施工；加强成品养护；勾缝砂浆采取专用配合比，并严格预留勾缝深度。
4、护坡基础深度不足。
防治方法：依据现场实际情况，结合设计确定基础底和冲刷线或冻深相对高差，基础地面应在冻深以下（中字形砌块190cm/燕尾槽形砌块250cm）。
5、石料不符合规范要求
防治方法：根据桥梁施工规范要求选择石料，精心挑选外露面或采取人工修理石料。
6、桥头水毁严重。
防治方法：分层进行土方填筑，边坡采取防冲刷材料包边；立即修筑急流槽或桥头踏步（净宽80cm）和过渡段拦水带（钝角一侧设置拦水带）。
三、砂砾垫层质量通病防治方法
1、不能起到排水作用
防治方法：严格路床平整度及横坡验收；采取级配良好砂砾作为垫层填料。
四、路面基层（底基层）质量通病防治方法
1、 水泥剂量不足或控制不正确。
防治方法：做好施工配合比设计及验证工作；全部料斗、水箱、罐仓全部要求装配高精度电子动态计量器。全部电子动态计量器应经有资质计量部门进行计量标定后方可使用。天天根据当日施工配合比控制多种材料用量。
2、 强度、压实度不满足要求，养生不规范。
防治方法：认真做好试验段总结工作，严格工艺控制，确保压实设备数量、型号满足试验段要求，在要求时间内及最好含水量条件下摊铺碾压成型，采取透层沥青进行保湿养生，取芯完整后施工沥青层。
3、 混合料离析。
防治方法：分前后中3个位置装料，料车卸料应整体滑落；采取大马力摊铺机或2台摊铺机摊铺；确保拌合机和运输能满足摊铺行走速度要求。
4、 厚度不均匀。
防治方法：严格路床或垫层平整度及横坡控制；控制松浦系数和摊铺机行走速度。
5、开裂严重。
防治方法：严格路基弯沉验收；控制碎石含泥量在规范许可范围内；根据设计要求控制水泥计量；取芯完整后开放交通。
6、层间连接不良。
防治方法：根据设计要求采取两层摊铺一次成型；底基层取芯合格后，在施工基层同时采取罐车洒布水泥浆，并确保水泥浆均匀有效。
五、沥青面层质量通病防治方法
1、 沥青层表面渗水
防治方法：优化沥青各层配合比设计，合理选择最好沥青用量，确保胶凝材料用量满足压实及填充空隙要求；根据试验段配置压实机械，并控制压实温度和碾压遍数；必需根据规范要求立即进行渗水试验。ATB、AC20、SMA均应进行渗水试验。ATB应确保基础不透水，试验作为过程控制指标。
2、 平整度超标
防治方法：首先确保路面基层平整度、标高满足规范要求，对不合格点进行铣剥或挖出等处理后施工沥青层； ATB层标高、平整度及横坡采取挂钢丝绳控制标高，采取3米直尺随时检测平整度；在沥青混合料温度许可情况下，尽可能加长碾压距离，确保大面平整度；高频低幅参数碾压；表面温度降至50℃前严禁开放交通。
3、边缘不密实。
防治方法：混合料应埋置螺旋分料器端部大于2/3；边部采取木方或槽钢作为模板，由低向高进行碾压。
4、摊铺离析
防治方法：采取大马力摊铺机或2台摊铺机同时摊铺；混合料应埋置螺旋分料器大于2/3，摊铺机行走及布料速度应均匀；运输车卸料应整体滑落。
5、厚度不均匀。
防治方法：首先严格路床平整度控制，使基层平整度轻易达成规范要求；选定石场加工碎石应均匀稳定；沥青配合比确定后不能随意调整；摊铺机行走速度及初始密实度严格按试验段实施；采取相同压实设备；压实遍数一致。
6、面层层间污染严重。
防治方法：领导重视，坚持“谁污染谁负责”标准；驶入沥青层车轮应清洗或未污染；科学安排施工次序及导行交通，尽可能提前中央分隔带、防护工程施工；封闭部分施工便道，开口有保洁方法；伸缩缝处采取土工布和基层材料或面层材料配合临时填充。
六、桥梁工程质量通病防治方法
1、钢筋数量不符合设计，箍筋弯钩和封闭，钢筋随意截断。
防治方法：认真掌握设计图纸和规范要求；对钢筋安装困难部位，如承台、盖梁内桩头箍筋加强过程控制；对空心板、箱梁每一号钢筋首件进行把关，并认真检验总结首片梁板钢筋安装中存在问题，提出满足规范要求处理措施。
2、 预埋件漏设
防治方法：认真查阅图纸，对下列部位做好事前交底。伸缩缝预埋钢筋，如现浇梁主梁、背墙，空心板及箱梁伸缩缝横向定位钢筋；护栏底座预埋钢筋，如箱梁、空心板梁边板，现浇箱梁边部，大中桥及通道耳墙；管道过桥预埋槽钢托架，严格根据设计将槽钢接头探出护栏底座；搭板和牛腿连接处设置锚栓；护栏底座钢板底面应按设计设置调整螺栓。
3、护栏底座、伸缩缝耐久性差。
防治方法：预埋件按设计布设；石料严格水洗后使用；采取洁净中粗砂；现场采取强制式拌合机拌合；采取合格引气型外加剂；多种材料计量正确；粉煤灰各项指标满足规范要求；伸缩缝钢筋连接符合图纸要求，提升对锚固件焊接施工质量控制；伸缩缝采取C50防腐蚀微膨胀防水混凝土，膨胀剂应符合《混凝土膨胀剂》GB23439-技术要求；伸缩缝预留槽在浇筑混凝土前应清洗洁净，露出新鲜碎石；振捣密实；精心养护不少于7d；伸缩缝应结合设计及安装温度调整安装宽度，安装定位后应立即解锁，确保不发生温缩变形；伸缩缝混凝土顶面根据设计要求进行硅烷浸渍；护栏底座采取C50防腐蚀混凝土，严格按设计图纸准备定型钢模，护栏底座顶面和路面高差8cm。
4、围墙锚锭板安装不符合设计要求
防治方法：按设计位置预留锚孔；锚锭板方向符合图纸要求；锚杆长度及材质符合设计要求，采取水平安装并位置正确；在下层土基扎实后安设锚杆；采取小型振动夯碾压密实。
5、结构物变形缝不顺直。未按要求填塞沥青麻絮，存在渗水现象。
防治方法：采取采取刚度符合要求断缝板，断缝板延宽度方向预留木条，木条和模板采取快螺丝连接，木条尺寸符合灌缝尺寸要求；断缝板位置应正确并固定牢靠；浇筑混凝土应采取窜筒并水平浇筑，降低新拌混凝土对模板撞击力。
6、 梁板湿接缝渗水。
防治方法：梁板湿接面应采取专用凿毛机处理至露出新鲜石子；湿接缝模板应确保不漏浆；采取无收缩混凝土振捣密实。根据设计要求对桥面处理后，采取橡胶改性沥青碎石封层处理；桥面混凝土铺装层应平整密实；桥面泄水孔排水应顺畅；桥面沥青层根据密实型结构拌制。
7、 孔道压浆不密实。
防治方法：压浆料应符合规范及图纸要求；采取循环压浆设备；稳压时间应符合规范要求；采取一次性阀门预防管道断头出现孔洞。
8、 混凝土预应力损失、梁上拱值不符合要求。
防治方法：加强支架基础、支架预压，确保模板标高无偏差；严格控制张拉时混凝土强度，试块应和梁板同条件养护；正确安装预应力筋，波纹管定位应正确；正确计算张拉控制应力；采取经检校合格智能张拉设备。
9、 不按设计施作台背防水层。
防治方法：了解台背热沥青涂刷是确保混凝土耐久性关键方法；按设计采取热沥青涂刷，确保涂层厚度。
10、 成品金属材料防腐不符合规范要求。
防治方法：桥梁护栏立柱、横梁、拼接套管、立柱帽、防阻块、连接托架和钢架、法兰盘、加劲板所用钢材满足Q345D各项要求；桥梁护栏螺栓、地脚螺栓性能等级为10.9S级；梁柱式护栏螺栓、地脚螺栓、螺母、垫圈技术指标应符合GB128-～GB1231-要求；泄水管采取铸铁管，外露部分涂红丹2遍；桥梁防抛网防腐应经试验检验合格；支座钢板外露部分喷涂环氧富锌底漆。
11、支座材料或安装不符合设计要求
防治方法：选择支座准入厂家；合格支座应印有永久性标识；订货前由总监办牵头进行试验，合格后进场；厂家固定联络电话及订货数量应进行立案；支座安装前应查对垫石标高及下钢板防腐进行核查；球形支座应根据设计方向安放；四氟板支座安装后应立即设置防尘罩。
12、 减震垫板安装不符合设计。
防治方法：根据设计选择滑动垫板或固定垫板；挡块模板采取全新竹胶板和泡沫板组合，用泡沫板包围垫板，挡块能够打入混凝土1cm,挡块成型后拆除泡沫板及竹胶板。
13桥面积水，桥面边缘或伸缩缝边缘渗水，泄水管未伸出梁体或泄水管外侧渗水冲刷梁体。
防治方法：桥面应采取振捣梁施工，确保桥面坡度及平整度；泄水孔入口应低于桥面混凝土2mm左右，使路面结构层渗水顺利排除；桥面泄水管根据设计要求伸出梁体；根据设计要求延护栏底座边缘设置碎石盲沟。
14、锥坡基础埋置深度不够
防治方法：根据设计标高砌筑锥坡基础；如设计和实际冲刷线不符，立即进行设计变更。
15、 桥面出现网状裂缝。
防治方法：梁板强度及预应力应符合设计要求；梁板按规范要求进行凿毛；湿接缝采取无收缩混凝土，且标号符合设计要求。桥面沥青层沥青用量大于经验证配合比用量。
16、空心板、箱梁泄水孔未通
防治方法：梁板在预制厂运输前，检验排水孔是否通畅。
17、梁板未设滴水槽或滴水槽模板未立即清除，造成雨雪水冲刷梁体。
防治方法：在梁板运输前或现浇支架拆除前，立即清除滴水槽模板。
18、箱梁两侧腹板混凝土厚度不均防治
防治方法：内模要坚固，不变形；将箱梁内模固定牢靠，使其上下左右均不能移动；内模和外模在两侧腹板部位设置支撑；浇筑腹板混凝土时，两侧应对称进行。
19、钢筋混凝土结构结构裂缝防治
防治方法：选择优质水泥及优质骨料；合理设计混凝土配合比，改善骨料级配、降低水灰比、掺合粉煤灰、缓凝剂；在工作条件能满足情况下，尽可能采取较小水灰比及较低坍落度混凝土；避免混凝土搅拌很长时间后才使用；加强模板施工质量，避免出现模板移动、鼓出等问题；基础和支架应有很好强度、刚度、稳定性并应采取预压方法；避免出现支架下沉，模板不均匀沉降和脱模过早；混凝土浇筑时要振捣充足，混凝土浇筑后要立即养生；大致积混凝土应优选矿渣水泥、粉煤灰水泥等低水化热水泥；采取遮阳凉棚降温方法，以降低混凝土水化热、推迟水化热峰值出现；同一结构物不一样位置温差应在设计许可范围内。
20、桥面铺装病害防治
防治方法：常规破坏同路面通病防治；加强对主梁施工质量控制，避免出现预拱度过大；严格控制桥面铺装钢筋网安装；提升桥面防水混凝土强度，避免出现防水混凝土层破坏；优化桥面铺装混凝土配合比设计，选择优质骨料，提升桥面铺装施工和养护质量。安装前测量支座顶面标高，对偏差进行调整，预防出现梁板顶面高差大和不顺应横坡问题，确保桥面整体化混凝土厚度均匀并符合设计要求。
21、梁板支座脫空
防治方法：滑动支座必需和梁板密贴；固定支座脫空或受力不均，应采取环氧树脂或经验证特种材料进行修复，确保支座水平。
22、桥梁伸缩端方向和设计不符
防治方法：在预制梁时，应伸缩端应部署在起点桥头一侧。
七、交通安全设施质量通病治理
1、标志板材料不符合设计。
防治方法：对材料采购人员做好技术交底，根据设计要求采购平板铝材和挤压铝材。
2、基础砼强度不合格。
防治方法：采取经验证配合比施工，使用强制拌和机拌合；做好转序及试验工作。
3、标线厚度不足、有气泡，逆反射系数不合格，曲线加宽段标线设置有误。
防治方法：认真审批施工方案及质量控制方法；查阅并掌握设计图纸；根据图纸上多种形式进行试验段施工。
4、护栏立柱错位及变形严重，垂直度差，埋入深度不符合设计，中央分隔带护栏无防撞性能检验汇报。
防治方法：根据图纸对多种材料要求，选择行业认可试验室进行试验；认真总结试验段工艺及施工方法，根据质量评定标准进行验收。
5、地脚螺栓、螺母、护栏拼接螺栓螺母不符合设计和国家标准。
防治方法：根据设计要求采购材料，选择行业认可试验室对材料进行试验；对螺栓进行抗拉强度试验。
6、护栏过渡段连接，梁护栏端头施工不符合设计，桥梁伸缩缝处护栏未设伸缩装置。
防治方法：根据设计要求做好路基和桥梁、桥梁混凝土防撞墙和梁柱式护栏间过渡段连接；严格根据设计要求在伸缩缝处将护栏采取伸缩装置连接。
7、钢制件连接不符合要求
防治方法：立柱帽和立柱采取焊接方法；连接钢架和横梁后面接触边焊接；防阻块焊缝采取双面焊。
八、其它工程质量控制关键
1、天桥桥头沉陷。
2、混凝土路面早期破坏、缩缝及胀缝不符合设计、纵横缝不顺直。天桥或收费站场区混凝土路面拉毛或刻纹。
3、桥梁锚栓施工；桥梁搭板和牛腿之间设置2层沥青油毛毡。
4、桥梁中分带应按设计预留管道位置。
4、路基边坡、路堑边坡防冲刷处理。
5、结构物模板及桥下垃圾清理。
6、涵底铺砌施工质量、出水口衔接及清淤处理。
7、桥面排水。
8、根据设计区分起点台和终点台搭板尺寸。
9、背墙和牛腿对应位置处预埋（219×6mm）镀锌钢管。
10、认真实施吉荒高速公路路面结构调整变更图纸。
