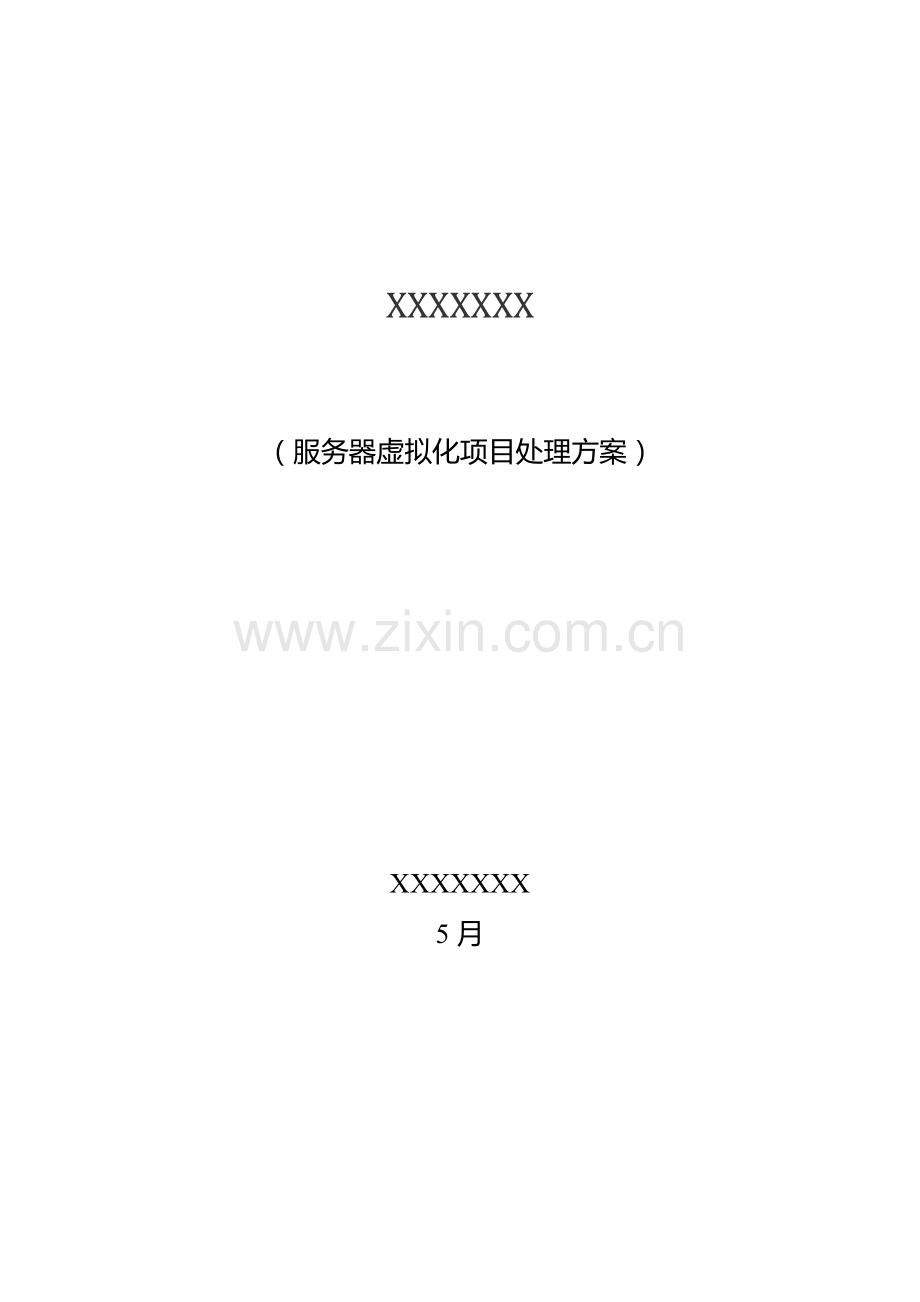

三台物理机虚拟化解决专业方案.docx

XXXXXXX

（服务器虚拟化项目处理方案）

XXXXXXX
5月

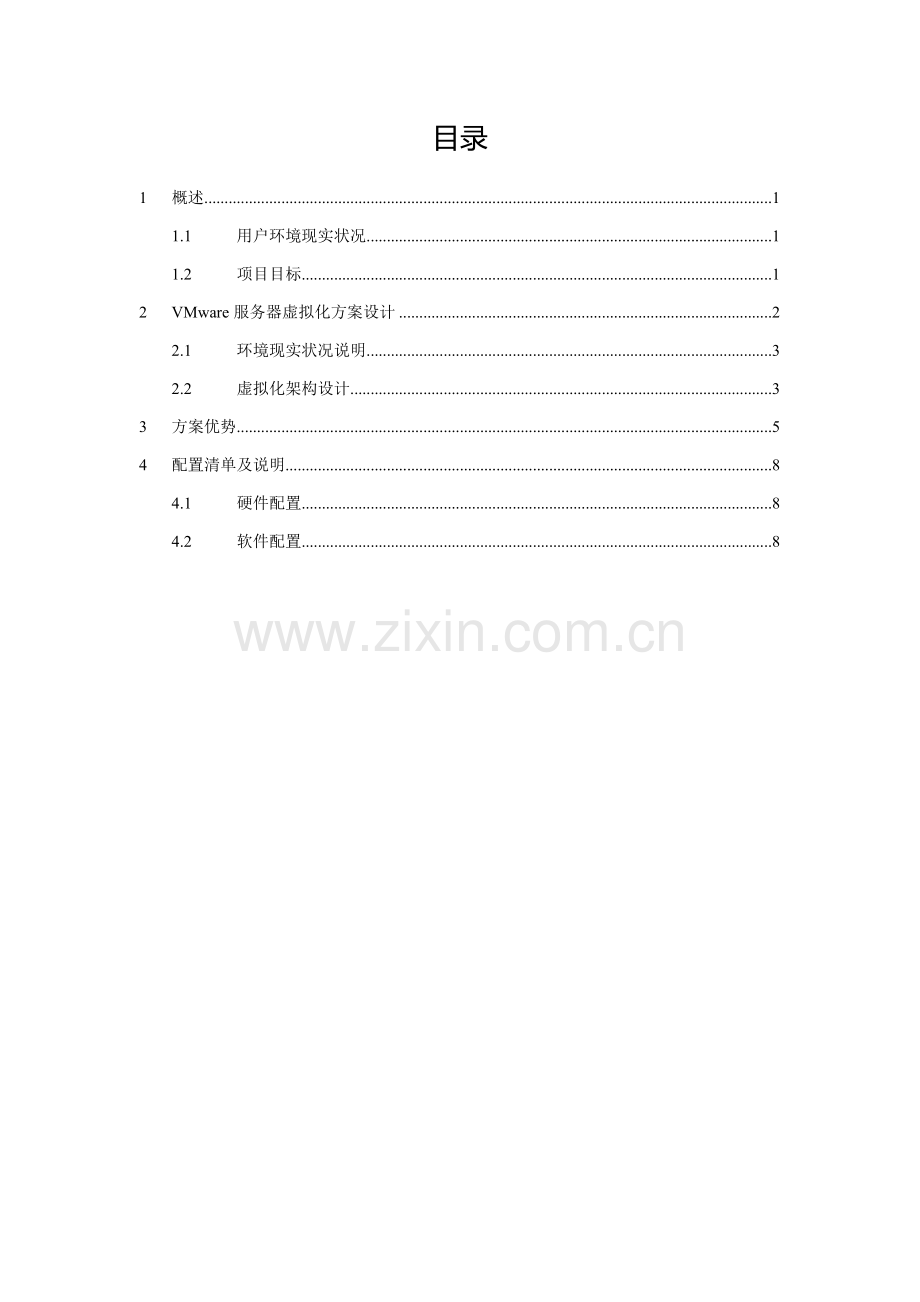

目录
1 概述 1
1.1 用户环境现实状况 1
1.2 项目目标 1
2 VMware服务器虚拟化方案设计 2
2.1 环境现实状况说明 3
2.2 虚拟化架构设计 3
3 方案优势 5
4 配置清单及说明 8
4.1 硬件配置 8
4.2 软件配置 8

1 概述
1.1 用户环境现实状况
XXXXXXX现在有八台物理服务器分别运行不一样业务和办公系统。现在在使用物理服务器等设备时间较长，采取传统物理架构更换服务器对于业务和办公环境影响较大，所以在了解到服务器虚拟化产品技术后，决定采取VMware服务器虚拟化技术处理目前传统物理环境设备更新和业务及办公系统平滑迁移问题。
1.2 项目目标
经过采取VMware服务器虚拟化处理方案，期望实现以下目标：
n 使用一台或若干台高性能服务器替换现有破旧和淘汰物理设备；
n 实现提升物理设备资源利用率，实现绿色、节能机房目标；
n 经过虚拟化技术实现现有物理服务器平台迁移，降低业务及办公系统停机时间；
n 在满足目前环境需求前提下，满足1-3年环境扩展需求；
n 实现单节点业务系统高可用，保障业务及办公系统稳定和可连续运行。

2 VMware服务器虚拟化方案设计
虚拟化技术引入，不会对现有架构做本质上颠覆，原先架构仍然是延续，只是在数据中心基础设施方面，大大降低了需要维护和管理设备，如服务器、交换机、机架、网线、UPS、空调等。原先设备能够依据制度进行折旧报废、或利旧更新，使得IT管理人员有了更多选择。
下图是实施了VMware虚拟化方案以后IT整体架构。

服务器虚拟化后，我们搭建了虚拟化集群，统一进行管理。原有服务器设备仍然能够正常运行，而且和虚拟化服务器融合在一起。
伴随虚拟化不停应用，能够不停动态地增加虚拟化集群规模，搭建更健康IT体系架构。用户端方面，延续了原先访问模式，对虚拟服务器数据交互等操作，等同于原先传统物理服务器访问模式，不会对业务系统造成任何不利影响。

2.1 环境现实状况说明

目前环境资源使用情况统计表（图1）

目前环境资源使用情况统计表（图1）是依据用户提供服务器使用情况截图进行数据统计分析。现在，用户共有8台物理服务器，资源使用情况如上图所表示。现有IT环境中8台物理服务器共使用CPU资源累计58core，每关键工作主频大于等于1.8GHz，平均使用率不超出10%；内存资源累计48GB，平均使用率不超出50%；当地存放累计配置4340GB（report服务器没有存放资源使用情况说明），已使用1132.8GB（不包含report），存放使用率为26%。
依据对现有业务及办公服务器系统资源使用情况分析，现有业务系统及办公系统对于CPU和内存消耗较低，存放资源除TJSV20和TJSV21存放消耗靠近50%外其它业务及办公系统存放消耗均不到30%。
基于以上信息分析可知，采取VMware服务器虚拟化技术后，整体设计方案以下：
2.2 虚拟化架构设计
依据此次项目建设目标，和用户现有IT环境资源使用情况分析，针对用户此次项目标虚拟化架构设计以下：

虚拟化架构图表（图2）

此次项目中虚拟化架构图2所表示，因为用户物理服务器整合数量较少，且未来1-3年使用过程中用户服务器数量增加亦不会更多。所以，采取两台高性能物理服务器直链光纤共享存放（双链路交叉连接），将现有8台物理服务器经过vmware无偿迁移工具平滑迁移到搭建好虚拟化平台上。环境建成后将依据服务器对于CPU内存消耗情况早期将8台物理服务器平均分配到两台物理服务，随即依据业务系统和办公系统运行一段时间后再依据资源调度，调整服务器分布。尽可能将CPU和内存资源在两台物理服务器上均衡分配使用。
考虑到短期及未来1-3年企业发展过程中还会新增业务系统、办公系统，甚至是现有系统测试或开发环境全部能够迁移到此虚拟化平台上，而虚拟化平台只需依据资源使用情况充足调用现有硬件资源，或在现有基础之上横向或纵向扩展虚拟化平台。而这些扩展对于现有环境影响对比传统物理孤岛系统架构将很小。
3 方案优势
虚拟化建设方案含有以下优点
降低设备成本和节能
经过虚拟化提升设备利用率，整合常规应用布署，降低设备数量规模。现在情况下，一个应用对应一台服务器，服务器数量很快就随业务增加而增加，而且服务器一直处于开机状态，但80%业务系统高峰时段仅为天天二十四小时20%，80%时间服务器资源全部在闲置状态，能源被白白浪费。经过虚拟化，对服务器资源进行分区，将多个应用资源负载合并到一台服务器上，使服务器资源利用率提升到70%以上，充足挖掘服务器潜能。这么在常规布署中服务器数量就可根据N:1（N通常可达5-15）比率大大降低。在降低服务器数量同时，也在大幅降低能源消耗。
提升资源管理效率
采取虚拟化技术使得跨系统物理资源统一调配、集中运维成为可能，常规模式下对每台物理服务器一对一管理，变成对全部虚拟服务器管理，每个虚拟服务器虚拟硬件设备全部是标准化，对管理员来说，只需经过一个管理界面就能够完成对数据中心内全部服务器安装配置、性能监控等管理任务。因为标准化，使得整个维护过程变得更专业化，步骤化。
灵活扩展
提供资源是弹性可扩展，能够动态布署、动态分配、动态回收，以高效方法满足业务发展资源需求。
充足利用现有设备和专业软件
平台充足利用了现有成熟服务器虚拟化技术、存放虚拟化技术和网络虚拟化技术，能够提供服务器和存放资源利用率，从而达成利旧，降低企业投资规模，取得愈加好投资回报率等目标。利用虚拟化技术，能够将一些对操作系统版本有严格要求专业软件，在新高性能服务器上运行，而不需要进行软件更新或二次开发，延长其生命周期，也对应提升了投资回报率。平台也可利用存放虚拟化技术，能够将原有古旧存放系统整合到新统一虚拟化存放环境下，能够利用这些存放资源进行非关键业务系统布署或关键业务数据系统备份。
提供弹性计算能力
传统物理计算平台计算能力是固定且受限，而且可扩展性低。而在本案中，当某台虚拟服务器能力不足时，计算节点能够动态添加到计算资源池中参与相关计算任务，来填补计算资源不足；当计算结束后时，计算节点能够参与到其它计算任务当中或从计算资源池中移除。经过以上多个方法来达成完全弹性计算能力。
维护方法简便
能够极大地简化用户运维管理，实现业务系统快速布署、灵活变更，通常情况下，IT人员常常需要到现场去处理多种技术问题，而经过虚拟化技术，几乎全部IT问题全部能够远程处理。
业务系统快速布署
平台充足利用了成熟虚拟化技术来构建底层基础架构平台，而虚拟化技术能够很方便地实现应用服务器快速布署，从而也就加紧了应用、业务系统上线进度。采取虚拟化技术后，在由采取模板或服务器复制方法快速建立一台新虚拟化服务器，耗时不超出15分钟。和传统方法相比，所需布署时间最短能够缩小到1/1440，同时，采取Application Director等技术，更可构建PaaS等级上来进行应用公布和布署，极大提升了用户信息中心应对各类突发新应用需求能力，而且节省了工作时间，提升了工作效率。
依据咨询企业IDC分析，在传统IT模式中，45%是能耗成本、20%是人力资源成本，而创新投资仅占了35%。而模式经过虚拟化、标准化和自动化技术能够帮助企业降低成本，把更多资源用到创新上去。还能够显著降低企业实施成本。是在定制基础上提供服务，要强于传统当地运行软件所需前期成本。

4 配置清单及说明
4.1 硬件配置
类型
型号
推荐配置
数量
vSphere主机
-
CPU：E5-2603 或以上，2颗；
RAM：96GB 或以上；
Disk：300G 10K 2块；
HBA卡：8GB 2块；
NIC卡：1GB * 4口或以上；
电源：冗余电源。
2
共享存放
-
2台光纤交换机，每台8口激活或以上；
双控制器；
FC光纤链路；
10K或以上转速磁盘；
4TB或以上容量。
1

4.2 软件配置

产品
版本
版本号
公布日期
数量
vSphere（Essentials PlusKit）
6.0.0
2494585
-3-12
1

针对中小企业套装软件版本及功效参考下面产品功效对比：

Essentials Kit及Essentials PlusKit版本均包含6CPUvSphere license，一个vCenter Server实例license。EssentialsKit版本仅可实现服务器整合即在一台高性能服务器上虚拟多台VM服务器，EssentialsPlusKit版本在Essentials Kit基础之上同时也能够实现vMotion、HighAvailability、DataProtection、vShieldEndpoint及vSphere Replication功效。考虑企业对于高可用、数据保护、虚拟化防病毒等功效需求，提议用户选择Essentials PlusKit版本。
