A区基坑换撑专项方案讲解.doc

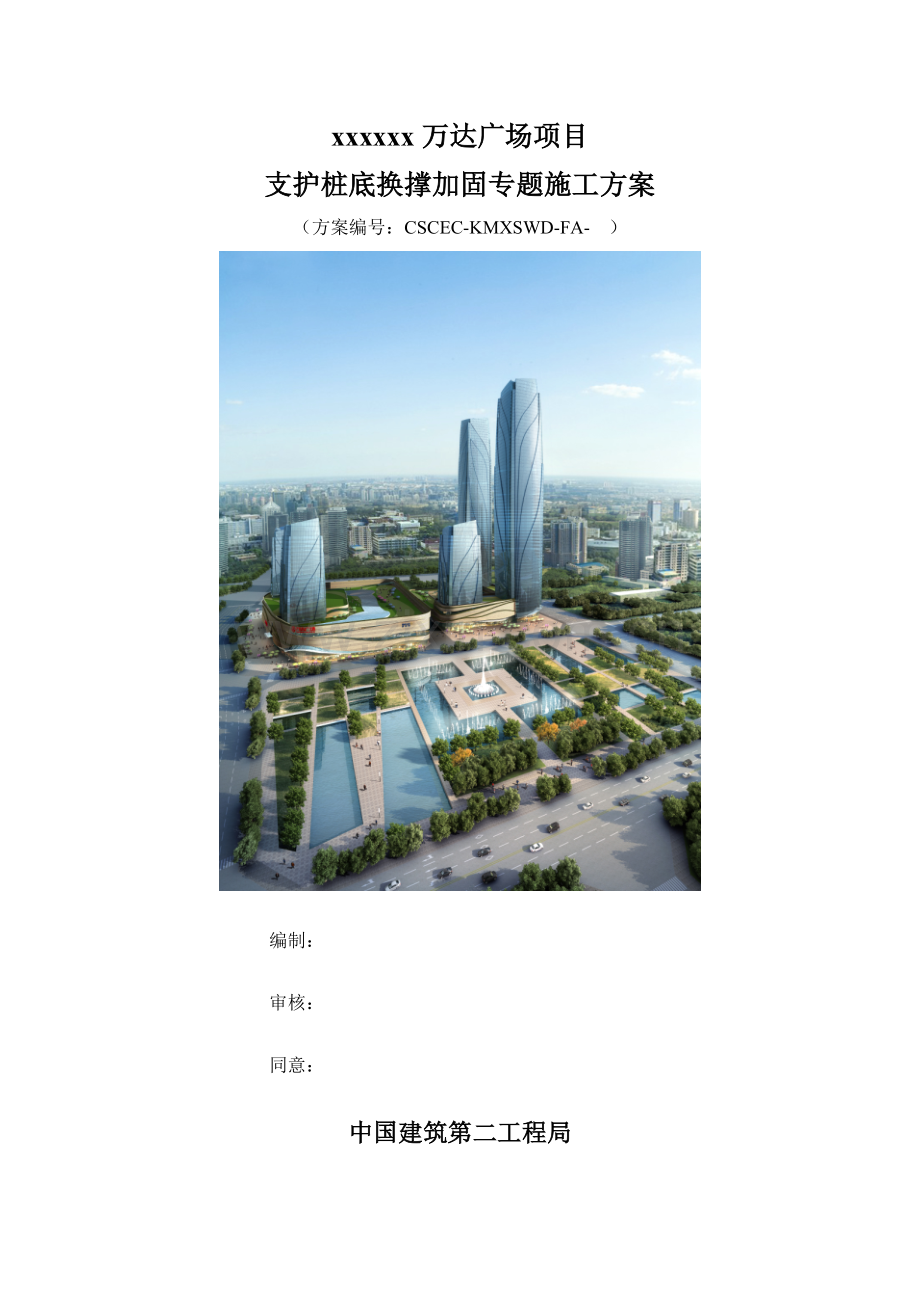

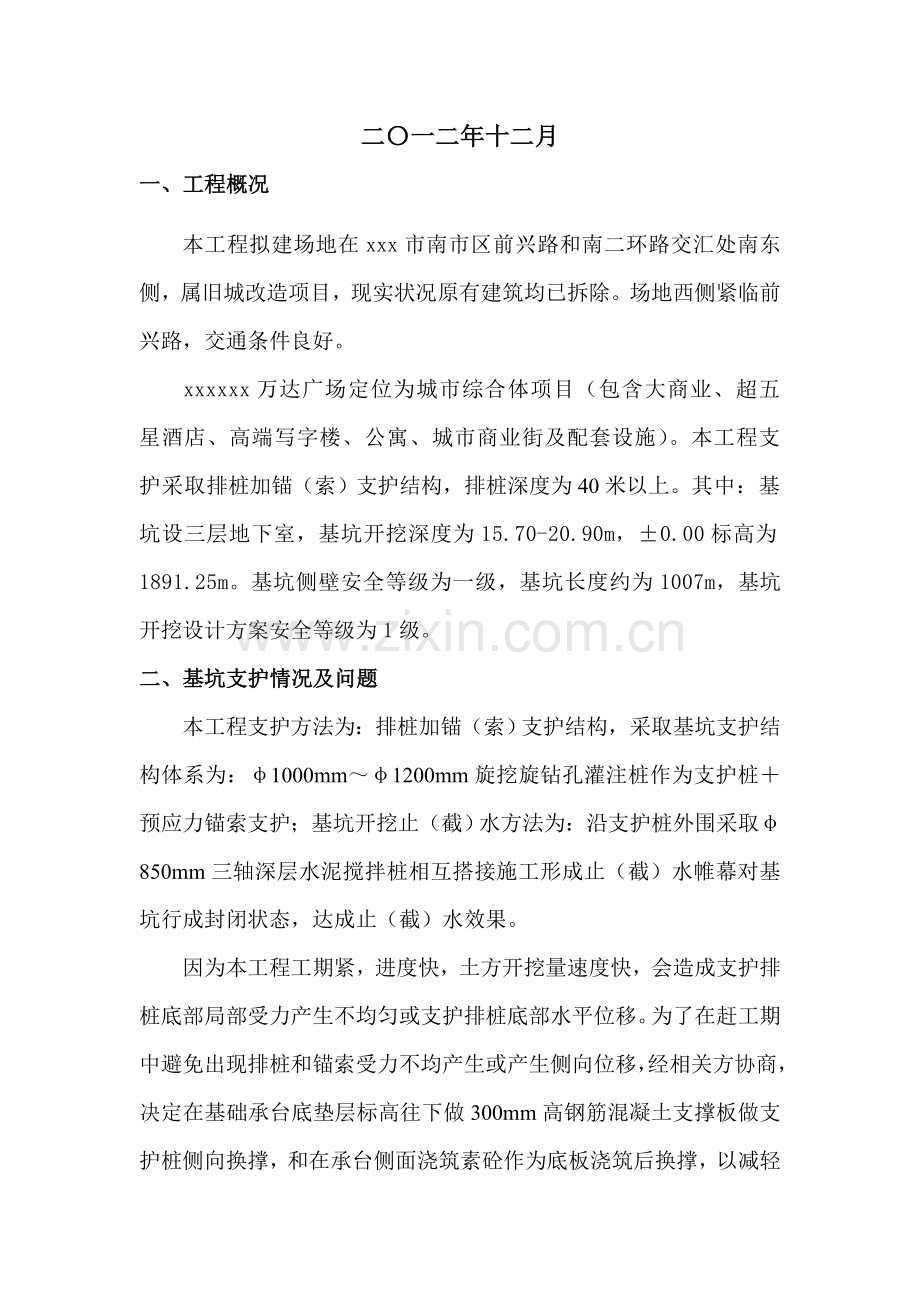

xxxxxx万达广场项目支护桩底换撑加固专题施工方案（方案编号：CSCEC-KMXSWD-FA- ）编制：审核：同意：中国建筑第二工程局二一二年十二月一、工程概况本工程拟建场地在xxx市南市区前兴路和南二环路交汇处南东侧，属旧城改造项目，现实状况原有建筑均已拆除。场地西侧紧临前兴路，交通条件良好。xxxxxx万达广场定位为城市综合体项目（包含大商业、超五星酒店、高端写字楼、公寓、城市商业街及配套设施）。本工程支护采取排桩加锚（索）支护结构，排桩深度为40米以上。其中：基坑设三层地下室，基坑开挖深度为15.70-20.90m，0.00标高为1891.25 m。基坑侧壁安全等级为一级，基坑长度约为1007m，基坑开挖设计方案安全等级为1级。二、基坑支护情况及问题本工程支护方法为：排桩加锚（索）支护结构，采取基坑支护结构体系为：1000mm1200mm旋挖旋钻孔灌注桩作为支护桩预应力锚索支护；基坑开挖止（截）水方法为：沿支护桩外围采取850mm三轴深层水泥搅拌桩相互搭接施工形成止（截）水帷幕对基坑行成封闭状态，达成止（截）水效果。因为本工程工期紧，进度快，土方开挖量速度快，会造成支护排桩底部局部受力产生不均匀或支护排桩底部水平位移。为了在赶工期中避免出现排桩和锚索受力不均产生或产生侧向位移，经相关方协商，决定在基础承台底垫层标高往下做300mm高钢筋混凝土支撑板做支护桩侧向换撑，和在承台侧面浇筑素砼作为底板浇筑后换撑，以减轻因为土方开挖造成支护桩下侧水平位移和受力不均匀。三、基坑支护桩底加固方法经过甲方、监理、施工总承包单位三方讨论，决定在靠近支护结构外侧2排桩内，最外侧桩承台垫层标高往下设置300mm厚钢筋砼支撑板进行加固（加固平面图见附图）。支撑板仅底部配置14200单层双向钢筋，钢筋在板端向上弯折250mm。其中，最外排桩砼支撑板顶标高为承台垫层标高，最外排桩承台外边缘和支护桩之间区域先开挖后浇筑C30素砼，底板卷材防水应做至素砼和支护桩交界处平面，素混凝土和支护桩之间涂刷2mm厚水泥基渗透结晶型防水涂料，并可在上下设置遇水膨胀止水条，防水涂料应和底板卷材和外墙卷材连接长度大于300mm，并应在转角处设置附加防水增强层。若最外侧支护桩遇集水坑造成桩顶标高下降或承台底标高降低时，支撑板应随之降低，确保支撑板标高为对应垫层标高，确保支撑板受力作用在桩上。当外侧第二排桩承台底标高高于或等于最外侧桩承台底标高时，外侧第二排桩支撑板做法若外侧第二排桩承台底标高低于底板垫层标高，则桩承台和支护结构之间浇筑300厚钢筋砼支撑板，集水坑和承台类同。集水坑底标高低于最外排桩承台时，集水坑和外一排桩间填C30钢筋砼，第二排桩承台低时也同此做法（平面图）集水坑底标高低于最外排桩承台时，集水坑和外一排桩间填C30钢筋砼，第二排桩承台低时也同此做法（剖面图）支护桩和外侧一排桩中心线之间配置钢筋砼支撑板，第二排桩和第一排桩之间无承台地方配置钢筋砼支撑板，有承台和集水坑地方，承台和集水坑外侧和第一排桩之间为钢筋砼支撑板。施工方法1、先挖土方至最外侧承台垫层标高往下300mm，整平土方。2、配置钢筋，铺设板钢筋，设置混凝土保护层50mm。3、浇筑砼板，厚300mm，浇筑完成板顶标高为垫层顶标高，此板已替换了垫层，故此范围内不需再浇筑垫层。4、做承台和底板防水层和保护层。5、安装承台钢筋和底板钢筋，验收合格，浇筑砼和外侧素砼。6、继续上部结构施工。四、机械设备计划和劳动力计划1、设备计划：序号名称数量生产能力用途1钢筋切断机2台优良用于一般钢筋下料2钢筋弯曲机3台优良用于箍筋弯曲，梁钢筋弯曲和其它需要弯折钢筋加工3钢筋调直机2台优良用于级线形钢筋调直4电焊机一般电弧焊机2台优良用于钢筋点焊，预埋件安装电渣压力焊焊机2台用于竖向钢筋连接5套丝机2台优良用于钢筋端头车丝6砼浇筑汽车泵2台优良2、人员计划序号名称数量1钢筋加工人员102钢筋绑扎503混凝土工104施工现场管理人员55安全管理人员3五、注意事项：1、仅附图所表示部位标识地方才做此支撑板，其它地方按原施工工艺进行施工（即做垫层即可）。2、遇有集水坑地方，若集水坑底标高低于底板底标高，则集水坑和外面第一排桩之间做300mm钢筋砼。3、遇有桩承台地方，若承台底标高低于底板底标高，则承台和外面第一排桩之间做300mm钢筋砼。4、土方开挖后支撑板钢筋铺设和砼浇筑、底板钢筋铺设和砼浇筑均应在较短时间内完成。5、防水应按对应规范进行施工。六、质量控制方法1、技术交底：此分项工程施工前须对工程管理人员进行方案交底，工程管理人员对劳务管理人员进行技术交底，劳务管理人员对作业工人进行交底，让全部过程管理人员均明白方案目标和意图。每级交底均须填写交底书面文件并立案。2、钢筋下料、加工：作业人员作业前，要测量现场实际尺寸，依据实际尺寸进行下料。钢筋用14三级钢，间距200mm，单层双向，钢筋在板端向上弯折250mm。3、钢筋绑扎、安装：钢筋绑扎牢靠，两边5排必需满扎，中间可隔一扎一。4、砼浇筑：用C30一般混凝土。混凝土原材料进厂须验收合格，配合比达成设计要求，浇筑完成立即进行养护，预防出现温度裂缝。七、安全控制1、安全交底：施工前须由专职安全管理人员对劳务现场管理人员进行安全交底，劳务现场管理人员对作业工人进行安全交底，并填写书面交底内容上报项目安全部。2、因为本分项工程包含到支护桩水平受力，且支护结构脚底下及有大批工人在现场作业，故属于重大危险源，要求现场管理人员和专职安全人员必需现场旁站施工，确保无基坑上坠物，坍塌等事件发生，杜绝一切安全事故发生。3、基坑监测：此基坑已经挖到设计标高以下300mm，故要求基坑监测单位每12小时进行一次基坑监测，预防基坑出现位移或变形，预防安全事故发生。
