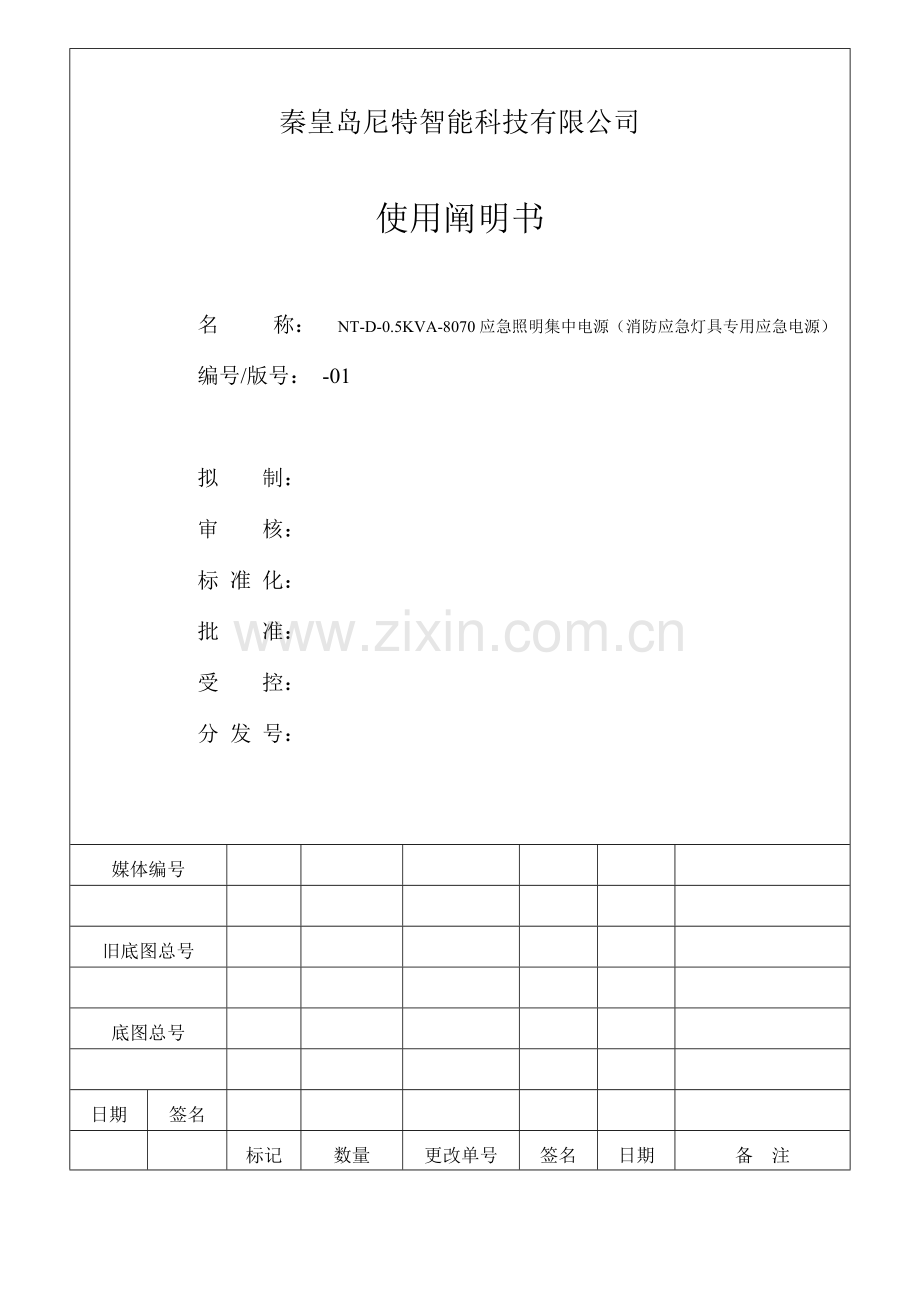

秦皇岛尼特智能科技有限公司
使用阐明书
名 称: NT-D-0.5KVA-8070应急照明集中电源(消防应急灯具专用应急电源)
编号/版号: -01
拟 制:
审 核:
标 准 化:
批 准:
受 控:
分 发 号:
媒体编号
旧底图总号
底图总号
日期
签名
标记
数量
更改单号
签名
日期
备 注
目 录
一、简介 1
二、技术指标 1
三、重要功能 1
四、构造特性 2
4.1 外观及面板阐明 2
4.1.1 外观与尺寸 2
4.1.2 操作面板阐明 2
4.2 接线端子阐明 3
4.3 布线规定 3
五、安装与调试 3
5.1 开箱检查 3
5.1.1 投入电源前需确认事项 3
5.1.2 投入电源后应注意事项 3
5.2 应急照明集中电源安装 3
5.3 应急照明集中电源调试 4
5.3.1 正常监视状态 4
5.3.2 应急状态显示及解决 4
5.3.3 故障状态显示 4
5.3.4主备电切换测试 4
六、故障、异常信息解决 5
七、注意事项 5
八、保养及维修 5
九、运送及贮存 5
十、产品附件 5
一、简介
应急照明集中电源是一种安装在建筑物内备用集中式应急电源装置。当建筑物发生火灾、事故或者其她紧急状况时,应急电源可觉得消防标志灯、照明灯提供应急供电,保证消防应急照明和疏散批示灯正常工作。采用CAN总线构造,实时上传工作状态信息。
二、技术指标
1、 电源
主电电源:AC220V(+10%,-15%) 50Hz
备电电池:12V/38AH 3节,免维护铅酸蓄电池。
2、 容量:一回路
3、 线制:有极性CAN总线
4、 功耗:≤500W
5、 应急启动时间:≤5s
6、 运营方式
主电供电: 持续
备电供电:≥90min
7、 防护级别:IP30
8、 安装方式:壁挂或落地安装
9、 外形尺寸:(长×宽×高):550 mm×250mm×650mm
10、 使用环境:
温度:0℃-55℃ 相对湿度:≤95%,不结露
三、重要功能
1、 可接受应急照明控制器命令,实现应急启动;
2、 具备主电检测、电池欠压、电池故障检测、充电检测、输出故障检测功能,具备短路、过载、过压等保护功能;
3、 提供应急灯具直流36V安全电压,具备持续应急功能;
4、 具备液晶显示功能;
5、 具备主备电自动、手动切换功能;
6、 实时检测自身状态并将数据传送至应急照明控制器主机;
7、 嵌入式ARM解决器,实时解决功能强大;
8、 CAN总线传播模式,通信距离远、抗干扰能力强、维护以便。
四、构造特性
4.1 外观及面板阐明
4.1.1 外观与尺寸
4.1.2 操作面板阐明
应急照明集中电源界面如图所示,由喇叭,液晶显示,状态批示灯,按键,尚有开关等几大某些构成。其中状态批示灯和按键细节图,如图上图所示。
4.1.2.1状态批示灯
【故障】:黄灯,当有故障时常亮。
【充电】:红灯,当备电充电时常亮。
【应急】:红灯,当应急启动时常亮。
【主电】:绿灯,当主电正常工作时常亮。
4.1.2.2键盘
【静音】:关闭报警提示音;长按静音键显示备电充电电流。
【确认】:进入下一子页面;长按确认键进行地址设立。
【取消】:返回上一子页面;长按取消键进行CAN波特率设立。
【上翻】:液晶显示屏向上翻;长按上翻键进行关联应急照明分派电装置地址设立。
【下翻】:液晶显示屏向下翻
4.1.2.3 开关
【手动/自动开关】:实现手动和自动工作方式切换。
【正常/强启开关】:强制启动应急。
【测试】:按下按钮,应急照明集中电源转入应急状态(备电)。松开按钮应急照明集中电源转入主电状态。
4.2 接线端子阐明
1. L、N、PE:交流220V接线端子,L为火线,N为零线,PE为保护接地;
2. CH、CL:CAN通讯端子,与应急照明控制系统联网,有极性。
3. 36V+、36V-:36V电源输出端子,与应急照明分派电装置进行连接,为其提供工作电源。
4.3 布线规定
1. DC36V电源线:宜选用WDZN-BYJ2*4mm2/WDZN-BYJ2*10mm2〔BYJ交联聚乙烯绝缘(铜芯)电线〕,
应考虑最大电流线路压降,保证设备负载端电压在28V以上。
2. CAN通讯线采用截面积不不大于1.5mm2双色双绞阻燃或阻燃耐火电线电缆(规定每千米线全程阻抗<25Ω),长度不超过1500m,为避免干扰需单独铺设管路。布线应采用总线连接方式(其中:A代表应急照明控制器,B、C、D代表应急照明集中电源)。
错误连接方式 对的连接方式
五、安装与调试
5.1 开箱检查
5.1.1 投入电源前需确认事项
1. 检查外接线与否松动,有无短路、错接。
2. 检查备用电源与否对的连接。
3. 检查机柜内端子配线与否按照所附接线图连接。
4. 检查机柜内电路板、连接线有无松动或脱落。
5.1.2 投入电源后应注意事项
1. 应急照明集中电源出厂前,均通过严格测试。如系统显示有异常,应一方面检查设立。
2. 为了保证可以及时反映应急启动,系统应处在正常监视状态。
3. 浮现故障应及时排除;无法排除时,请及时与我公司技术服务部联系。
5.2 应急照明集中电源安装
1. 安装规定
a. 设备安装时,0.5KW应急照明集中电源底边距地面高度宜为0.5m-0.8m;或者落地安装;
b. 接近门轴侧面距墙体不应不大于0.5m,正面操作距离不应不大于1m;
c. 壁挂安装孔位规定:
1) 使用M6膨胀螺丝4只;
2) 线缆进/出线方式为:设备上侧进/出线(设备正面为参照面)。
图5-1 安装孔位
5.3 应急照明集中电源调试
调试前,一方面应相应急照明集中电源地址进行设立,通过长按【确认】键进入地址设立界面,按【上翻】及【下翻】键进行地址增减,地址范畴1~125。地址设立完毕后断电重启生效。
5.3.1 正常监视状态
1、LCD实时显示3节电池电压、主电电压、输出电压及输出电流值;
2、“主电”灯亮;
3、其他批示灯所有处在熄灭状态。
5.3.2 应急状态显示及解决
1、扬声器发出应急声;
2、面板上“应急”批示灯点亮;“主电”批示灯熄灭。
应急解决:
当处在应急启动状态时,应一方面查看:
1、 应急照明集中电源主电与否正常工作;
2、 应急照明集中电源手自动开关与否处在“自动”状态。
5.3.3 故障状态显示
1、扬声器发出故障声;
2、面板上“故障”批示灯点亮;
3、LCD显示故障总数,按确认键可查看故障信息。
5.3.4主备电切换测试
1、断开主电,应急照明集中电源应转入应急状态(备电)。闭合主电应急照明集中电源应转入主电状态。
2、按下实验按钮,应急照明集中电源应转入应急状态(备电)。松开实验按钮应急照明集中电源应转入主电状态。
六、故障、异常信息解决
故障现象
因素分析
建议解决办法
与应急照明控制器通信异常
1、 CAN总线断开或者接反
2、 波特率设立不统一
3、 应急照明集中电源地址码重复
1、 检查CAN总线连接
2、 将CAN通信波特率设立为5K
3、重新相应急照明集中电源进行编码
电池欠压报警
1、电池损坏
2、接线端子接触不良或者接法错误
3、备电保险丝损坏
1、更换电池
2、检查接线端子接线
3、更换备电保险丝
主电不工作,主电欠压报警
1、电源输入端接线接触不良
1、检查电源输入端连接线
七、注意事项
1. 本监控设备属精密电子产品,需专人管理,禁止她人随意触动。
2. 顾客应认真做好值班记录,如发生报警,应按下防火门监控器上消音键,迅速确认警情后酌情解决。解决完毕后做执行记录,然后按复位键消除。如确以为误报警,在记录完毕后,可将报警设备屏蔽,并告知我公司技术服务部门维修。
3. 我公司负责应急照明集中电源维修,发现问题请及时和我公司联系,顾客不得自行拆开或维修,否则后果自负。
八、保养及维修
1. 每年应进行一次维护检查,以保证系统正常运营。
2. 保持设备完好清洁,发现问题及时报关于管理部门。
3. 在进行检查之前,应告知关于管理部门,系统将进行维护,会因而而暂时停止工作。
4. 在进行设备测试之前,应告知关于管理部门,同步应切断将进行测试区域或系统控制功能,以免导致不必要启动。
5. 如有设备损坏,我公司负责维修,发现问题请及时和我公司联系,顾客不得自行拆开或维修,否则后果自负。
6. 建议每更换一次应急照明集中电源。
九、运送及贮存
1. 产品外包装采用纸箱等。
2. 产品运送途中不应受雨、霜、雾直接影响,不受直接挤压、撞击等损伤。
3. 产品应贮存在通风、干燥、相对湿度不大于85%仓库中,离地面50mm以上。
十、产品附件
1.保险管
10*38mm 25A 2个
2. 阐明书1本
3. 内部接线示意图
