概要设计说明书—云泊车管理系统.doc

1引言 2
1.1编写目的 2
1.2背景 2
1.3参考资料 2
2总体设计 2
2.1需求规定 2
2.2运行环境 3
2.3基本设计概念和处理流程 3
2.4结构 5
2.5人工处理过程 6
3接口设计 6
3.1用户接口 6
3.2外部接口 6
3.3内部接口 6
4运行设计 7
4.1运行模块组合 7
4.1.1图像处理模块 7
4.1.2计费模块 7
4.2运行控制 8
5系统数据结构设计 8
5.1系统部分类图 8
6系统出错处理设计 9
6.1出错信息 9
6.2补救措施 9
6.3系统维护设计 10

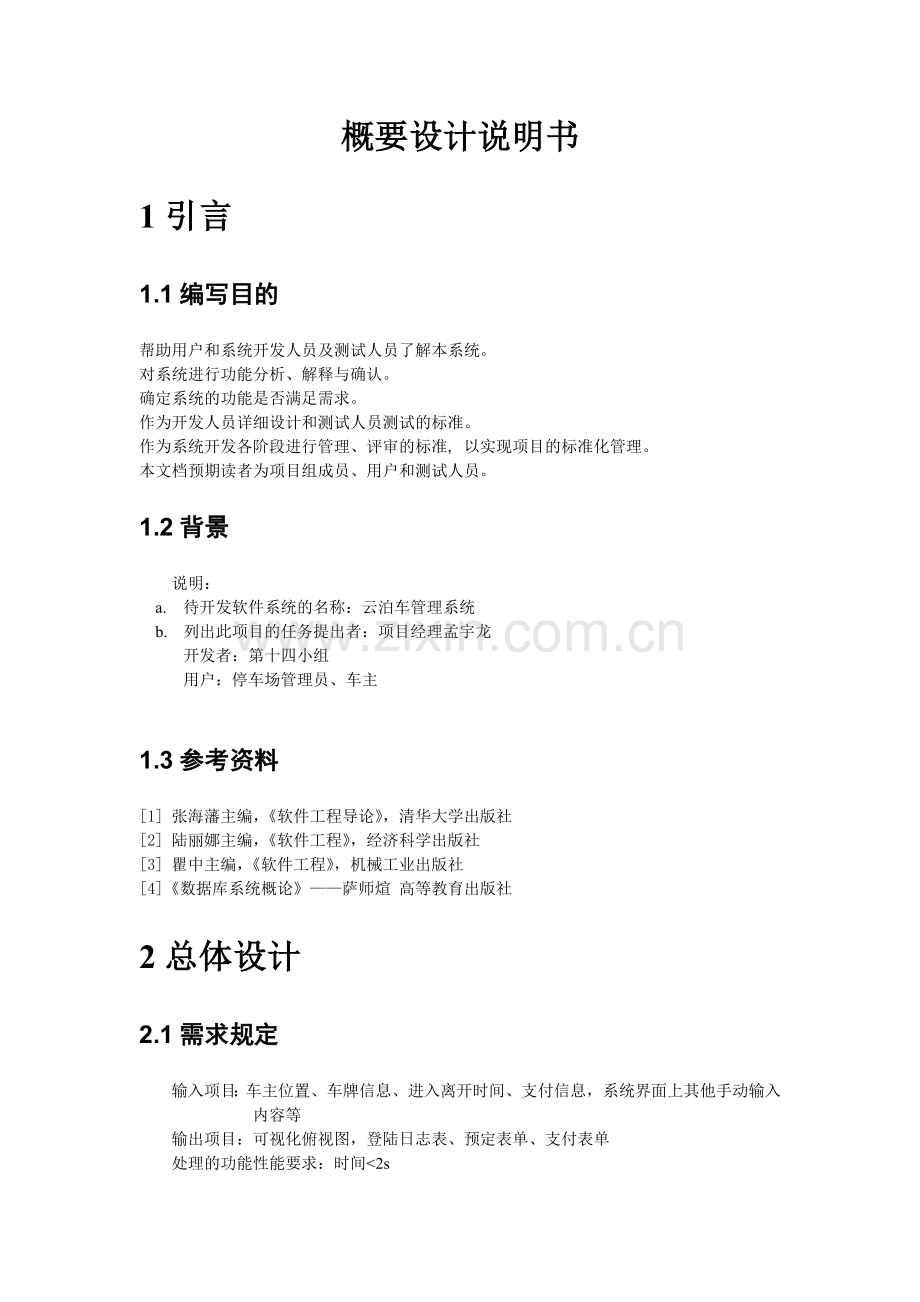

概要设计说明书
1引言
1.1编写目的
帮助用户和系统开发人员及测试人员了解本系统。
对系统进行功能分析、解释与确认。
确定系统的功能是否满足需求。
作为开发人员详细设计和测试人员测试的标准。
作为系统开发各阶段进行管理、评审的标准, 以实现项目的标准化管理。
本文档预期读者为项目组成员、用户和测试人员。
1.2背景
说明：
a. 待开发软件系统的名称：云泊车管理系统
b. 列出此项目的任务提出者：项目经理孟宇龙
开发者：第十四小组
用户：停车场管理员、车主

1.3参考资料
[1] 张海藩主编，《软件工程导论》，清华大学出版社
[2] 陆丽娜主编，《软件工程》，经济科学出版社
[3] 瞿中主编，《软件工程》，机械工业出版社
[4]《数据库系统概论》——萨师煊 高等教育出版社
2总体设计
2.1需求规定
输入项目：车主位置、车牌信息、进入离开时间、支付信息，系统界面上其他手动输入内容等
输出项目：可视化俯视图，登陆日志表、预定表单、支付表单
处理的功能性能要求：时间<2s
2.2运行环境
软件环境：操作系统：Windows 7

浏览器：Internet Explorer 8浏览器及更新、Chrome浏览器

2.3基本设计概念和处理流程
本系统的基本设计概念：
1. 基于车牌关联车主信息，自动记录车辆的出入时间，形成实时精确、可视化的停车信息，提供停车收费、车证管理、电子支付、VIP 服务等专业化停车管理服务。
2. 只要设置好电子钥匙，进出道闸时该系统会自动识别车牌并放行，过程快捷，无需停车。
3. 为用户导航至目的地，助用户顺利找到自己预定的车位，避免迷路。
4. 用户亲友前来拜访时，用户使用会客分享，为亲友车牌授权，小区道闸自动为该车牌号的车主放行。
5. 为保证上述功能而需实现的其它管理功能。

处理流程：

2.4结构

2.5人工处理过程
用户在客户端使用本系统
停车场管理员在本系统管理车位
后台管理员管理系统以及下层管理员权限
3接口设计
3.1用户接口
Web客户端采用Internet网站系统的界面风格，向用户提供功能操作的链接。
用户通过鼠标和键盘输入，选择数据项，通过鼠标操作进行确认操作。
移动端采用移动app的界面风格，用户通过触摸输入。
3.2外部接口
说明本系统同外界的所有接口的安排包括
软件与硬件之间的接口：摄像仪与后端的接口，拍摄的车牌信息图像传到后端的图像模式识别处理模块进行图像的处理，最终返回该图像中车牌信息的字符串。
本系统与各支持软件之间的接口关系：子停车场系统数据传入本系统数据库
3.3内部接口
各个用例间的调用以参数方式进行，优化系统设计、降低代码实现复杂度。
4运行设计
4.1运行模块组合
4.1.1图像处理模块

图像处理模块结构图

图像处理模块主要负责图像的采集与识别工作。在客户端浏览器上，通过用户（管理员）的操作来获得车辆拍照信息，然后通过交互将该图像传到后端的图像模式识别处理模块进行图像的处理，最终返回该图像中车牌信息的字符串。
4.1.2计费模块

计费模块结构图
4.2运行控制
根据提示，通过鼠标点击或键盘输入或手指触摸等途径进行控制。
5系统数据结构设计
5.1系统部分类图

6系统出错处理设计
6.1出错信息
模块
出错原因
系统输出形式
处理方法
登录模块
登录时输入的帐号与密码不一致。
系统提示帐号与密码错误。
返回登录页面重新输入。
由于收网络因素影响，登录没有响应。
跳转到异常提示页面
刷新页面，重新登录
选择系统模块
输入的选择有误
提示错误
重新让用户输入
图像采集模块
由于外界环境原因无法正确采集图像信息
系统没有提示出错信息。
刷新后重新采集
由于其他异常未正确采集图像信息
系统没有提示出错信息。
刷新后重新采集
计费模块
由于网络原因无法及时返回计费信息
系统提示网络环境错误
刷新页面，重新获取费用信息
6.2补救措施
说明故障出现后可能采取的变通措施，包括：
（1）定期对系统进行更新，备份；
（2）当原始系统数据万一丢失时启用副本的建立和启动技术，例如周期性地把磁盘信息记录到磁带上去就是对于磁盘媒体的一种后备技术；
（3）系统可能受自然灾害与网络病毒因素的影响，为了保护系统所有数据，做好异地备份，提高系统的可靠性。
（4）降效技术准备采用的后备技术，使用另一个效率稍低的系统或方法来求得所需结果的某些部分，例如一个自动系统的降效技术可以是手工操作和数据的人工记录。
（5）恢复及再启动技术，将使用的恢复再启动技术，使软件从故障点恢复执行或使软件从头开始重新运行的方法。
6.3系统维护设计
泊车管理系统，在整个系统的运行过程中，系统的维护和管理是始终贯穿其中的，包括进行系统应用程序的维护、代码的维护、数据的备份与恢复、硬件设备维护。系统在运行时，也要随着环境的变化根据不同的需求及变化对系统进行必要的修改，使得系统功能更加完善。
系统维护工作贯穿于系统的整个运行过程中，包括：系统应用程序的维护、数据的维护、代码的维护、硬件设备维护，系统维护的重点是系统应用软件的维护工作。而系统维护工作不应总是被动的等待用户提出要求后才进行，应进行主动的预防性维护。
