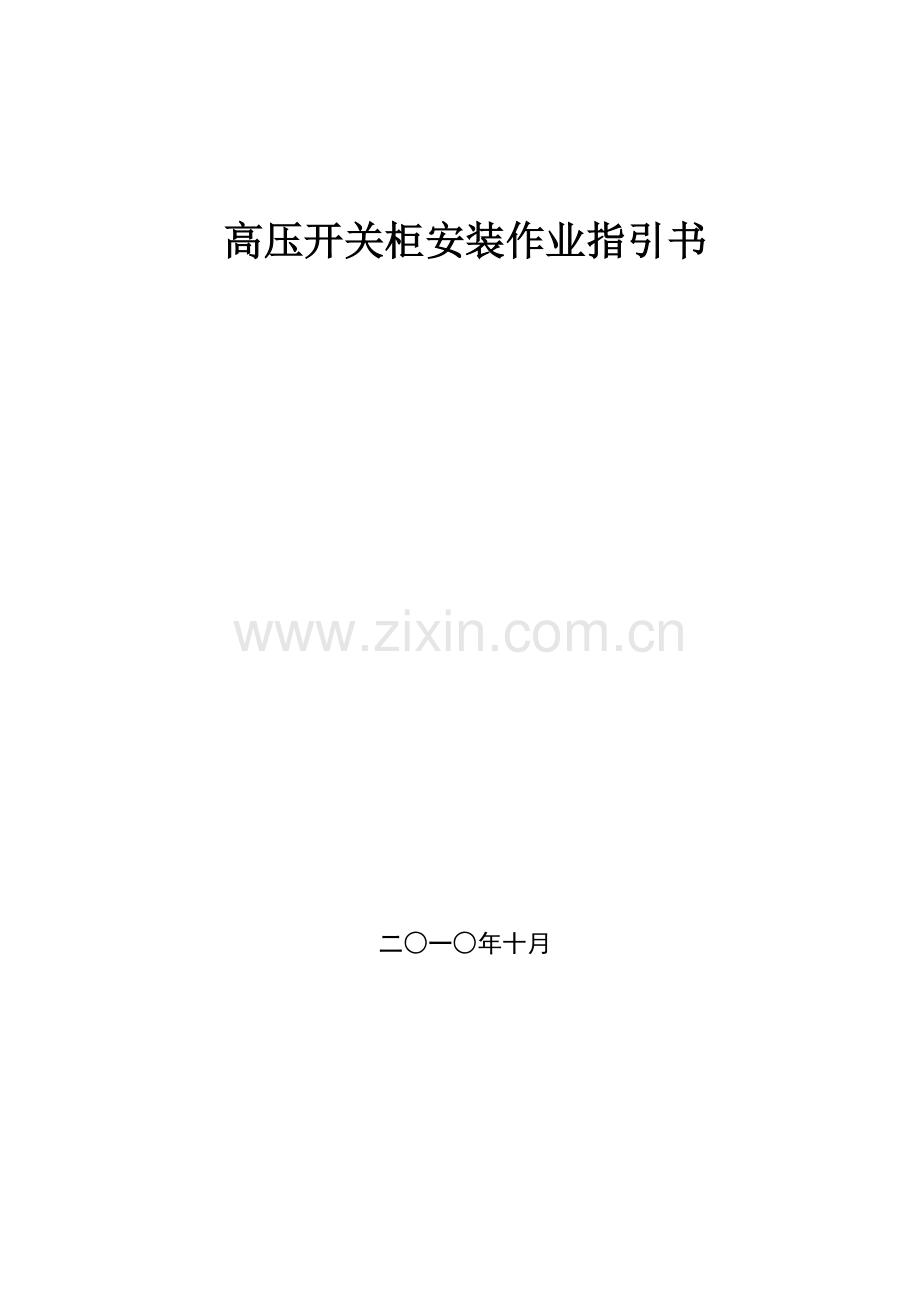

高压开关柜安装作业指引书 二一年十月 作业指引书签名页项目名称作业内容批 准年 月 日审 核年 月 日编 写年 月 日注目 录1.合用范畴12. 编写根据13. 作业流程23.1作业（工序）流程图24. 安全风险辨析与预控25. 作业准备35.1 人员配备35.2 重要工器具及仪器仪表配备36作业办法46.1施工准备：46.2基本检查46.3搬运及开箱检查56.4盘柜就位安装56.5开关柜内母线安装56.6断路器及隔离开关调节56.7安装后注意事项67. 质量控制办法及检查原则67.1质量控制办法67.2质量控制表单67.3检查原则71.合用范畴本作业指引书合用于变电站内10kV 小车式、固定式高压开关柜安装作业。2. 编写根据表2-1 引用原则及规范名称序号原则及规范名称颁发机构1电气装置安装工程 高压电器施工及验收规范GBJ147-90中华人民共和国建设部2电力设备防止性实验规程Q/CSG 1 0007-中华人民共和国南方电网公司3110kV500kV送变电工程质量检查及评估原则 Q/CSG 10017.2-中华人民共和国南方电网公司4变电站安健环设施原则Q/CSG10001-中华人民共和国南方电网公司5南方电网工程施工工艺控制规范Q/CSG11105.2-中华人民共和国南方电网公司6中华人民共和国南方电网公司十项重点反事故办法中华人民共和国南方电网公司7电力建设安全工作规程（变电所某些）DL5009.3-1997中华人民共和国电力工业部8电业安全工作规程（发电厂和变电所电气某些）DL 408-91中华人民共和国能源部9施工图纸XX电力设计院10高压柜厂家安装阐明书及技术资料各厂家3. 作业流程3.1 作业（工序）流程图 施工前准备基本检查、设备开箱检查盘柜就位安装母线安装 断路器、刀闸调节交接实验结束图3-1 作业流程图4. 安全风险辨析与预控表4-1 安全风险辨析及预控办法检查表序号安全风险预控办法检查成果1起重吊装(1) 大型设备起重吊装须有专项施工方案，审批合格后执行。(2) 不得超负荷起吊，不得偏拉斜吊，吊件下方不得有人。(3) 操作人员有特种作业证，机械设备性能良好。(4) 起重绳索必要符合规定，不得以小代大，不得使用有缺陷绳索。2高处作业坠落(1) 登高作业人员不准违章作业，违章攀登，并按规定佩带安全帽、安全带。(2) 不准喝酒后登高作业。(3) 各类高处作业应坚持安全技术交底。(4) 安全管理应坚持作业过程中巡检监督。3焊渣阻燃引起明火(1) 实行动火批准制度，经批准后动火；指派专人进行监护，适时督查；动火区设立相应灭火器材。(2) 对楼层气焊点周边洞口堵塞防止焊渣掉落。作业结束后，有专人清扫焊渣，消除火灾隐患。4盘、柜搬运及安装时挤伤、压伤手脚(1) 平面移动不得在盘柜正面使用撬棍。(2) 柜底加垫时，不得将手伸入柜底，多面柜并列安装时，应防止挤伤手。(3) 柜就位后应立即固定以防止倾倒。(4) 未安装设备孔洞应进行封堵。5柜内母排安装伤手脚工作人员要站稳，瞻前顾后，母排轻取轻放，夜晚作业照明足够。6请您认真检查并签名确认，您签名意味着将承担相应安全质量责任施工单位检查人： 监理单位检查人：日期： 日期：注：对存在风险且控制办法完善填写“”，存在风险而控制办法未完善填写“”,不存在风险则填写“”，未检查项空白。5. 作业准备5.1 人员配备表5-1作业人员配备表工序名称建议工作人数负责人数监护人数施工前准备31-基本检查、开箱检查41-盘柜就位安装611母线安装 断路器、刀闸调节511注:作业人数依照详细工程量规模配备。5.2 重要工器具及仪器仪表配备表5-2 重要工器具及仪器仪表配备表序号名称规格/编号单位数量备注1液压叉车3T台12吊车16T台13交流焊机380V台14冲击钻台15移动式电源盘220V只16经纬仪台17套筒扳手套18力矩扳手把29棘轮扳手把210吊带8m对211钢卷尺50m把112短木方5cm厚根若干暂时支垫13短木方10cm厚根若干暂时支垫14螺丝刀一字把215螺丝刀十字把216锉刀圆形把117锉刀扁形把118撬杠根419手锤2磅把120垫铁1mm片若干21垫铁2mm片若干22垫铁3mm片若干23吸尘器台124数字游标卡尺把125角尺把126水平尺400mm把127棉线扎128脚手架H=1.9米付3带连接斜撑28脚手架H=1米付3带连接斜撑注：重要工器具及仪器仪表依照详细工程量规模配备。6作业办法6.1施工准备6.1.1技术准备：按规程、厂家安装阐明书、图纸、设计规定及施工办法对施工人员进行技术交底，交底要有针对性；6.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；6.1.3机具准备：按施工规定准备机具并对其性能及状态进行检查和维护；6.1.4施工材料准备：焊条、螺栓、油漆等。6.2基本检查6.2.1 用经纬仪及钢卷尺对开关柜基本进行核对尺寸，检查基本槽钢长度、宽度、标高及相对位置与否符合设计规定，以及检查基本槽钢直线度和水平度，误差不得超过容许值；检查高压及控制电缆孔洞与否相应开关柜排列布置。6.2.2 清除基本槽钢面上灰砂，完毕槽钢接地工作，测量基本槽钢水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。6.3 搬运及开箱检查6.3.1 现场搬运盘柜（1） 开关柜搬运设专人指挥，配备足够施工人员，以保证人身和设备安全。（2） 依照现场状况，设备搬运、移动采用推车进行。搬运时，用吊车将开关柜吊到推车上，然后一人拉推车把手，3人合力推柜体，1人专门负责观测推车行走路线，防止推车轮子掉到孔洞里及防止柜体倾覆。（3） 盘柜搬运时应按图纸将盘柜按顺序摆放，以以便下一步盘柜就位安装。6.3.2 设备检查时厂家、监理及业主代表应在现场。检查重要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量与否相符，以及随柜而到关于附件、备件、仪表、仪器、专用工具数量及规格与清单与否相符；特别对于瓷瓶等瓷件更应当认真检查有无变形、破损、受潮；检查厂家出厂技术文献与否齐全；如在检查中发现缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，告知物资供应部门补回。6.4 盘柜就位安装6.4.1 一方面依照设计尺寸拉好整排屏柜直线。按设计位置和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应不大于每米1.5mm，如达不到规定可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到规定后，在开关柜四个底角上烧焊或钻孔用螺栓将其固定。6.4.2 第一面开关柜安装好后，其她开关柜就按第一种柜作为原则拼装起来。普通10KV配电盘柜以主变进线盘柜为第一面柜开始安装，然后分别向两侧拼装。如发现基本槽钢水平误差较大，应选主变进线柜第一面柜安装位置。6.4.3 依次将盘逐块找正靠紧。检查盘间螺丝孔应互相相应，如位置不对可用圆锉修整。带上盘间螺丝（不要拧紧），以第一块盘为准，用撬棍对盘进行统一调节，调节垫铁厚度及盘间螺丝松紧，使每块盘达到规定规定，依次将各盘固定。最后规定成列柜顶水平高差不不不大于5mm,成列柜面不平度不大于5mm,柜间缝隙不大于2mm。6.5开关柜内母线安装6.5.1 柜内母线厂家已配备。柜体间联系母线安装应按分段图、相序、编号、方向和标志对的放置；母线搭接面应连接紧密，并应在接触面上涂一层电力复合脂。连接螺栓用力矩扳手紧固，其紧固力矩值应符表7-1规定。6.5.2 封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，依照母线桥安装高度搭设至适当高度，依照安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调节母线箱安装高度，在设有吊杆处用吊杆调节母线箱高度及水平度，拼接过程中不适当将两个母线箱之间螺栓紧固，应留有一定间隙，以便统一调节母线桥间隙分布，整个母线箱拼接完毕后检查整体水平度和拼装间隙分布，调节后逐渐将螺栓紧固，并让吊杆处在恰当受力状态。6.5.3 母线安装应符合下列规定：（1）交流母线固定金具或其她支持金具不应成闭合磁路。（2）当母线平置时，母线支持夹板上部应与母线保持11.5mm间隙；当母线立置时，上部压板应与母线保持1.52mm间隙。（3）母线对地及相与相之间最小电气距离应符合规程中规定：10kV不不大于125mm。（4）母线桥安装时应注意母线桥体美观，保证横平竖直，桥体与桥体、柜体驳接处缝隙应不大于2mm。（5）母线安装完毕后进行核相。6.6 断路器及隔离开关调节6.6.1 断路器调节（小车式、固定式开关均合用）：高压开关柜内真空断路器厂家已调节好，咱们在现场不准自行解体调节，如检查到有些断路器机械特性参数不符合规定，应及时告知厂家到现场调节。6.6.2 隔离开关调节（固定式开关合用）：检查隔离开关与否满足规范规定，如达不到规定告知厂家到现场调节。隔离开关详细检查项目：三相似期性，触头与否偏心，触头与触指接触状况。注：小车式无上、下隔离刀闸，只有接地刀闸，调节办法与上述类同。6.7安装后注意事项6.7.1高压柜安装完后，要全面地进行检查，清理工作现场工具。 7. 质量控制办法及检查原则 7.1质量控制办法7.1.1 基本预埋槽钢直线度误差应不超过每米1mm，全长不超过5mm；水平度误差不超过每米1mm，全长不超过5mm。预埋槽钢应在土建施工阶段进行预埋质量控制，在预埋槽钢二次灌浆前应确认预埋质量符合规定后进行二次灌浆。7.1.2 高压柜体拼装垂直度误差不不不大于1.5mm；成排水平度误差不超过5mm；成排表面不平度不超过5mm；柜体间缝隙应不不不大于2mm。用垫铁调节水平度时，同一位置垫铁数量不能超过三块且不能有松动。7.1.3 母线安装应符合下列规定：(1)交流母线固定金具或其她支持金具不应成闭合磁路。(2)当母线平置时，母线支持夹板上部应与母线保持11.5mm间隙；当母线立置时，上部压板应与母线保持1.52mm间隙。(3)母线对地及相与相之间最小电气距离应符合规程中规定：10kV不不大于125mm。(4)母线桥安装时应注意母线桥体美观，保证横平竖直，桥体与桥体、柜体驳接处缝隙应不大于2mm。(5)柜内一次接地母线必要明显可靠接地。7.1.4母线固定螺栓紧固应到达表7-1相应力矩值：表7-1 钢制螺栓紧固力矩值螺栓规格（mm）力矩值（N.m）螺栓规格（mm）力矩值（N.m）M88.8-10.8M1017.722.6M1231.4-39.2M1451.060.8M1678.5-98.1M1898.0-127.4M20156.9-196.2M24274.6-343.2在母线验收合格后应对所有螺栓进行紧固检查，确认达标用油性笔划上记号，防止个别螺栓没有紧固。7.1.5 真空断路器安装（技术指标供参照）表7-2真空断路器重要技术指标重要指标原则值重要指标原则值触头开距国产泡111mm进口泡81mm接触行程41mm 油缓冲行程7-10mm三相不同期性不大于2mS 断路器在出厂时厂家已经调节好，现场只须进行检查，如有问题须联系厂家到场解决。7.1.6 隔离开关详细检查项目：三相似期性误差不得不不大于5mm，触头与否偏心，触头与触指接触状况、插入深度等应符合制造厂规定。7.1.7 高压开关柜安装后表面应保护油漆完好，表面无剥落生锈、划痕、碰损等。柜内应干净，无积尘。7.1.8 断路器操作机构各部件工作正常，刀闸操作灵活、无卡阻现象。五防闭锁功能良好无损坏。7.2质量控制表单 质量控制表单按XXXX表XXX进行。7.3 检查原则质量检查按Q/CSG 1007.2-110kV500kV送变电工程质量检查及评估原则 第2某些：变电电气安装工程中Q/CSG表3.4.1-1、表3.4.1-2、表3.4.3进行，并应符合原则规定。
