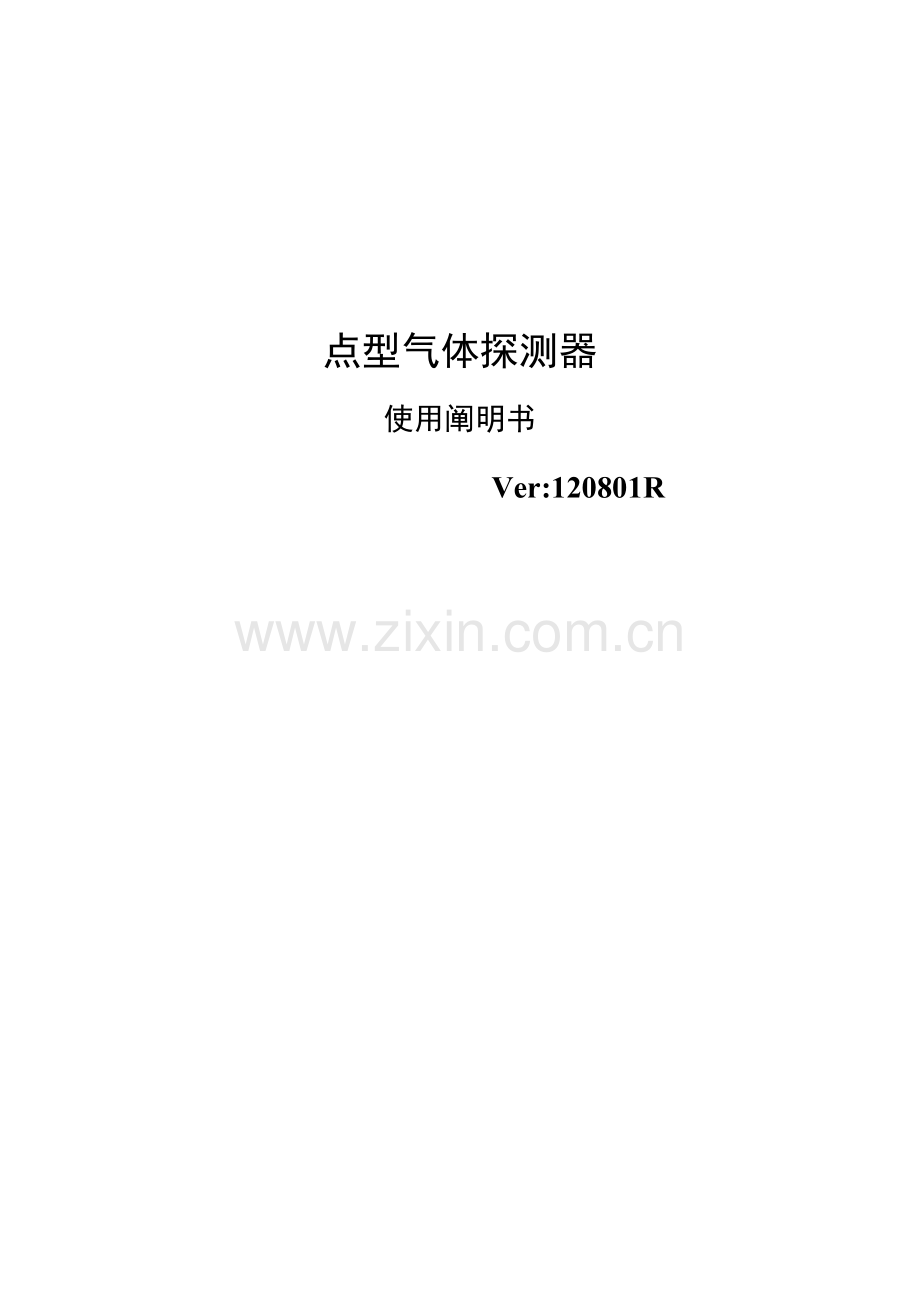

点型气体探测器
使用阐明书
Ver:120801R

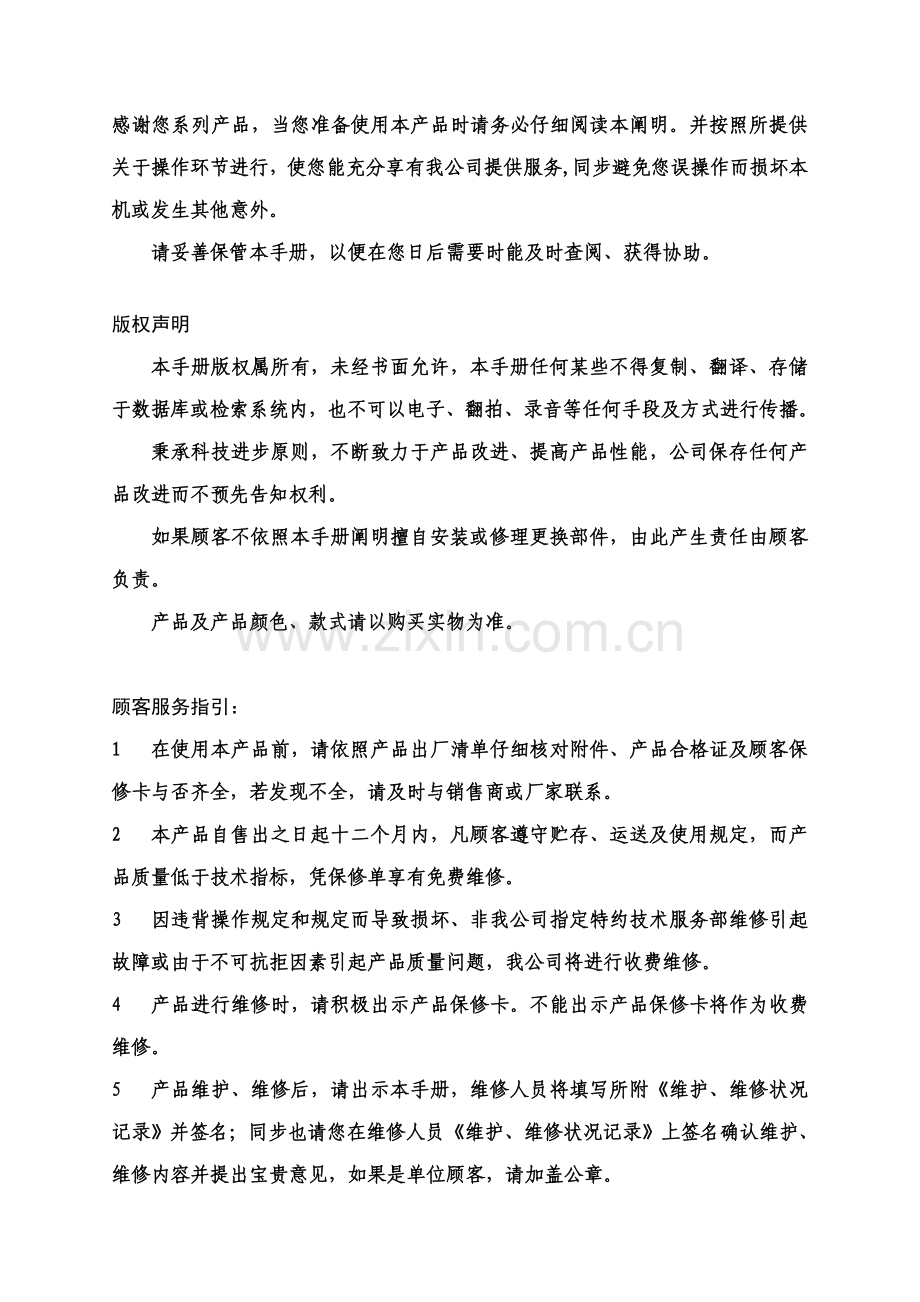

感谢您系列产品，当您准备使用本产品时请务必仔细阅读本阐明。并按照所提供关于操作环节进行，使您能充分享有我公司提供服务,同步避免您误操作而损坏本机或发生其他意外。
请妥善保管本手册，以便在您日后需要时能及时查阅、获得协助。

版权声明
本手册版权属所有，未经书面允许，本手册任何某些不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段及方式进行传播。
秉承科技进步原则，不断致力于产品改进、提高产品性能，公司保存任何产品改进而不预先告知权利。
如果顾客不依照本手册阐明擅自安装或修理更换部件，由此产生责任由顾客负责。
产品及产品颜色、款式请以购买实物为准。

顾客服务指引：
1 在使用本产品前，请依照产品出厂清单仔细核对附件、产品合格证及顾客保修卡与否齐全，若发现不全，请及时与销售商或厂家联系。
2 本产品自售出之日起十二个月内，凡顾客遵守贮存、运送及使用规定，而产品质量低于技术指标，凭保修单享有免费维修。
3 因违背操作规定和规定而导致损坏、非我公司指定特约技术服务部维修引起故障或由于不可抗拒因素引起产品质量问题，我公司将进行收费维修。
4 产品进行维修时，请积极出示产品保修卡。不能出示产品保修卡将作为收费维修。
5 产品维护、维修后，请出示本手册，维修人员将填写所附《维护、维修状况记录》并签名；同步也请您在维修人员《维护、维修状况记录》上签名确认维护、维修内容并提出宝贵意见，如果是单位顾客，请加盖公章。
6 如果您对咱们提供产品和服务有任何疑问或不满，涉及产品技术、质量、安装维修、服务态度、收费原则等问题，请您及时联系咱们，咱们将会对您意见妥善解决。

安全使用注意事项：
点型气体探测器
警告：严谨在作业现场对探测器就行带电开盖。
Ø 任何操作之前，必要遵从本地法规条文以及现场作业程序。
Ø 探测器内部任何操作都必要由专业人员执行。
Ø 仪器上电前请仔细检查接线与否对的。
Ø 仪器断电及再次上电时间间隔在5秒以上。
Ø 连接设备及添加节点须关机断电。
Ø 探测器应采用相对独立电源，避免与大型电机设备使用同路电源。
Ø 探测器外壳禁止破坏，否则会影响屏蔽效果。
Ø 若电源输入无地线，应通过接地端子将机器安全接地。
Ø 请勿自行维修和拆卸仪器。
Ø 在进行下列工作时，务必断开电源后操作
Ø 暴露于空旷场合必要使用防护罩
1、 当对仪器端子接线及插拔端子时
2、 当连接大地地线时
Ø 不要将仪器安装在下列场合
1、 温度和湿度超过工作条件场合
2、 有强烈腐蚀性气体场合
3、 有大量粉尘、盐及金属粉末场合
4、 水、油及化学液体易溅射到场合
5、 有直接震动或冲击场合

目 录
1.概述
2.技术指标
3.产品构造
4.安装
5.常用故障与解决办法
6.维修保养及注意事项
7.储存
8.配件及其她

1概述
QD6310点型气体探测器是我公司生产新型检测仪器，其突出特点是采用高性能催化燃烧气敏元器件结合精良SMD工艺制造而成，具备良好重复性和抗湿温度干扰性、使用寿命长、操作以便等长处。点型气体探测器可将空气中气体浓度信号转化为电信号输出远传，采用4-20MA模仿信号原则三线制构造，由监控仪表或控制器远离现场察看探测成果。本仪器合用于燃气管网、化工、液化气站等需要防爆炸、防中毒各种易燃易爆工业场合。

1.1 本产品设计、制造、检定遵守如下国标：

GB3836.1- 《爆炸性环境 第1某些：设备 通用规定》
GB3836.2- 《爆炸性环境 第2某些： 由隔爆外壳 “d” 》保护设备
GB15322.1- 《点型可燃气体探测器 第1某些： 测量范畴为(0～100)%LEL点型可燃气体探测器》
GB/T 191- 包装储运图示标志
JJG693- 可燃气体检测报警器检定规程

警告：严谨在作业现场对探测器就行带电开盖。

1.2防爆标志含义

防爆标志是指用于描述防爆电气设备防爆级别、温度组别、防爆型式以及所合用区域标记。

举例阐明：Exd IIC T6 Gb(隔爆型)

Ex    d    IIC    T6 Gb- 设备保护级别
   |     |     |     |-------  温度组别
   |     |     |-------------  II类防爆类别
   |     |-------------------  隔爆型
   |-------------------------  防爆标记

Ex——防爆总标志；
d——具备能承受内部爆炸性气体混合物爆炸压力，并制止内部爆炸向外壳周边爆炸性混合物传播隔爆型电气设备，其标志为“d”。
IIC防爆组别为：Ⅱ类除矿井以外场合使用电气设备
T6—温度级别： T6= 指设备最高表面温度不超过85℃。
Gb-设备保护级别：具备较高设备保护级别，在正常工作或预期故障下不会燃爆。

2技术指标
2.1参数
产品型号
产品名称
技术指标
测量范畴
辨别率
精确度
输出方式
QD 6310
点型气体探测器
(0～100)%LEL
1%LEL
±5% FS
三线 4-20MA
QD 6310
点型气体探测器
(0～****)ppm
1ppm
±5% FS
三线 4-20MA

2.2 其他技术指标

检测原理： 催化燃烧式；电化学式
辨别率： 依照气体类型决定
使用气体： 天然气（甲烷）、液化气（丙烷）、氢气、异丁烷等可燃性气体及其有毒有害气体。
采样方式： 自然扩散；
环境温度： -20℃～50℃；
相对湿度： ＜95%；
防爆级别： Ex d ⅡC T6 Gb；
电 源： DC24V±25%；
功 耗： 2W/路；
使用电缆： RVVP 1.5mm2×3
传播距离： ≤800m；
整机重量： ≤1100g ；
压力限制： 86kPa～106kPa。

使用场合：在具备爆炸性可燃气体IIA~IIC级，温度组别为T1~T6危险场合使用。

3 产品构造
3.1 探测器型号、代码含义如下：

QD6310，QD为产品形式，表达点型气体探测器；6310为基本型气体探测器。
3.2 探测器构成
3.3
点型气体探测器由外壳、电子线路板、传感器组件等某些构成，构造如下图所示：

4 安装与接线阐明
4.1 安装位置
4.1.1 点型气体探测器选点应选取阀门、管道接口、出气口或易泄漏处附近方圆1m范畴内， 尽量接近，但不要影响其他设备操作，同步尽量避免高温、高湿环境。
4.1.2 点型气体探测器安装位置：检测氢气、天然气、都市煤气等比重不大于空气气体时，采用距屋顶0.6 m~~1 m左右安装；检测液化石油气等比重不不大于空气气体时，采用距地面0.3 m～0.6 m左右安装。
4.1.3 点型气体探测器布置，依照石油石化气体探测原则规程探测范畴为设立半径7.5 米 ，在室外较空旷地区探测范畴也可延长到10 米、也可达到检测报警效果。
4.1.4 点型气体探测器安装时应传感器朝下固定，锁紧螺母应完全拧紧，探头盖应完全盖好，用螺钉拧紧，以达到防爆规定。
4.2 安装办法
在仪器现场选取无腐蚀性气体、油烟、尘埃安装位置，避免水浸。安装办法参照如下：

如果顾客要把点型气体探测器安装在墙面上，可先依照上图2所示探测器构造尺寸选取适当墙面，然后用2个M6×60膨胀螺栓对准探测器安装孔位水平牢固固定即可。
顾客需要将点型气体探测器安装对接到G1/2管螺纹时，可直接安装，如果需要其她管螺纹时可另购管接头配件，进行对接安装。
4.3仪器接线
接线注意事项：
点型气体探测器如上4.1安装位置和4.2安装办法固定牢固后，将点型气体探测器前盖旋下，将传播电缆从进线孔穿入，再穿垫片、橡胶密封圈至壳体内。
将导线按标记分别接到壳体内相应接线端子上，检查接线对的无误后，再将壳体内多余电缆线抽出，最后将压紧螺母拧紧，压紧橡胶密封圈，抱紧电缆线（隔爆设计规定）。使用防爆软管时也可与本点型气体探测器直接连接。
二次仪表和点型气体探测器之间，用线径不不大于1.5mm2（≤1000m）电缆连接。
各环节连接检查无误后，将前盖旋紧。依照顾客现场条件，也可先把电缆接好，再将点型气体探测器固定。
4.3.1 QD6310接线示意图

探测器接线阐明：探测器内VCC代表电源正极或者+、CND代表电源负极或者--、
普通信号为S或者IOUT 。探测器电源为DC24V ，接线时候务必看清电源极性以免烧坏机器，这个标示与相相应控制主机相连接，一一相应。

4.3．2 探测器标定
探测器标定一方面需要给探测器调零、探测器调试4mA,然后通入原则气体，调试相应放大倍数即可。

4.3.2．1 探测器调零
QD6310测可燃气体零点调节办法：在干净空气中，将探测器通电，如坚决电时间不长则老化30分钟后调节W1蓝色103电位器，用万用表200mv档测量传感器信号、S- 间电压，红表笔接传感器信号（黄线）、黑表笔接S-，用小平头螺丝刀调节W1电位器，使其电压为零毫伏。（检测毒气不需调零操作）

4.3.2.2
QD6310测可燃气体4mA调试，零点调节结束后，如4 mA不正常（4mA测量办法，将探测器通电，把万用表选至20或200 mA档，黑表笔接GND,红表笔接电流输出端子），调节202电位器W2（IO-SET），使其输出4mA.。注意，此时需将探测器与主机电流输入线断开。
QD6310测毒性气体4 mA调节办法：在干净空气中，将探测器通电，如坚决电时间不长则老化30分钟后，将万用表选至20或200毫安，黑表笔接GND，红表笔接IOUT，调节W2--IO-SET电位器，使其输出为4mA即可。
4.3.2.3 标定
QD6310可燃气体探测器完毕以上操作后，通入与空气平衡60%LEL原则气体，流量计控制在500毫升每分钟，约50秒左右，观测数值稳定后，将万用表选至20或200毫安，黑表笔接GND，红表笔接IOUT，调节W3--电位器SPAN，使其输出调节为13.6mA即可，注意数值浮动要趋于稳定。
5 常用故障及解决办法
故障现象
故障因素
解决方式
对检测气体无反映
传感器坏（易损件）
更换传感器
电路故障
厂家维修
与控制器连接异常
布线故障
检查线路
电路故障
厂家维修
6 维护保养注意事项
6.1 本机需在无腐蚀性气体、油烟、尘埃并防雨场合使用，防止从高处跌落或受激烈震动。
6.2 点型气体探测器处不得有迅速流动气体直接吹过，否则影响测试成果。
6.3 勿使本机经常接触浓度高于检测范畴以上高浓度气样，否则会损失传感器工作寿命。
6.4 对于混合性可燃气体或液体蒸气等监测气样与标定气样不同环境，本机检测成果会与实际气体浓度有一定误差。
6.5 本机出厂前均经严密检查测试，为保证测量精度，应定期进行校准标定，普通半年校准一次，也可依照现场关于规定进行。
6.6获得防爆合格证产品，不容许随意更换、改动影响防爆性能元器件或构造。
6.7在正常工作环境下检测，传感器工作寿命为两年以上。
7. 储存

探测器应贮藏在环境温度为-10℃～55℃、相对湿度不不不大于85%通风室内，且空气中不得具有对变送器起腐蚀作用有害气体或杂质。

8. 配件及其她
8.1 配件
配套探测器提供纸盒一种、气体探测器一台、阐明书一份、合格证保修卡一份。
8.2其她
探测器出厂前都通过检查合格并发放合格证，如在运送途中发生损坏现象，生产方负责更换。

附页1
维护、维修状况记录
时间
维护、维修内容
维护维修人员
顾客确认
备注
