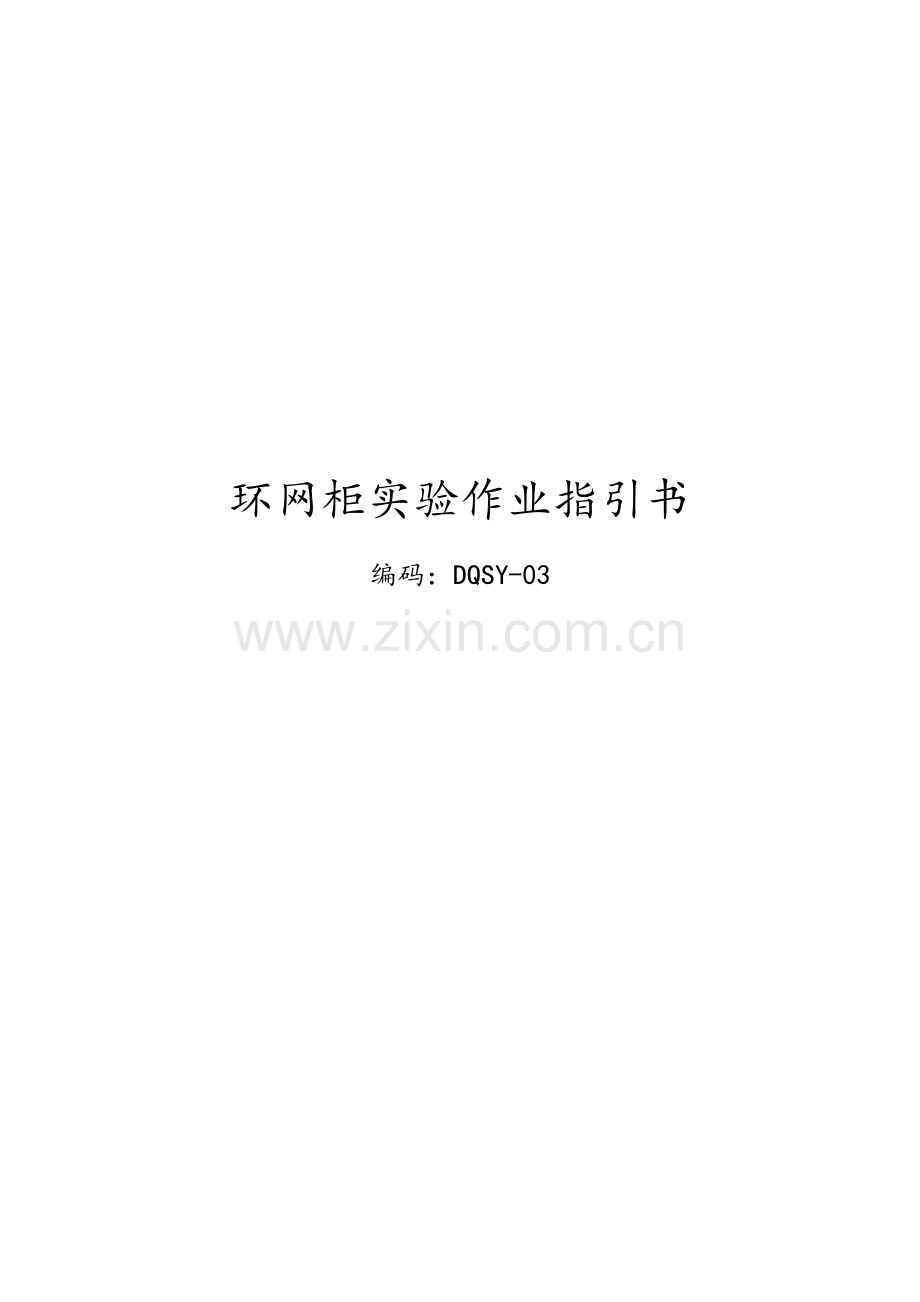

环网柜实验作业指引书

编码：DQSY-03

目 次
1　合用范畴 279
2　编写根据 279
3　作业流程图 279
4　安全风险辨析与预控 279
5　作业准备 13
6 作业办法 6
7 质量控制办法及检查原则 9

1　合用范畴
西门站10KV西郊线与北窑线网架完善工程
1.1　电压级别
35kV及如下配网工程。
1.2　电气类别
合用于10kV配网工程高压环网柜交接实验。
2　编写根据
表2　编　写　依　据
序号
引用资料名称
1
GB 50150—《电气装置安装工程 电气设备交接实验原则》
2
DL 560—1995《电业安全工作规程》（高压实验室某些）
3
DL 5009.3—1997《电力建设安全工作规程》（变电所某些）
4
DL 408—1991《电业安全工作规程》（发电厂和变电所电气某些）
5
DL/T 5161—《电气装置安装工程 质量检查及评估规程》
6
《中华人民共和国南方电网有限责任公司基建工程质量控制作业原则（WHS）》

3　作业流程图

图3　作业流程图
4 安全风险辨析与预控
4.1 环网柜实验作业前，施工项目部依照该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务风险分析表。
4.2 按《指南》中与环网柜实验作业有关联《电网建设安全施工作业票》（编码：DQSY-03-01/01），结合现场实际状况进行差别化分析，拟定风险级别，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制办法，并在日站班会上对全体作业人员进行安全交底，接受交底作业人员负责将安全办法贯彻到各作业任务和环节中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可持续使用10天，超过10天须重新办理作业票，在工作完毕后上交项目部保存备查。
表 4.1 作业指引书安全基准风险指南
序号
危害名称
风险种类
风险级别
风险控制办法
1
使用破损实验设备进行实验作业
触电
低风险
1．使用合格设备
2．实验前对设备进行自检
3．设备外壳必要可靠接地
4．实验时人员及设备应在绝缘垫上
2
高压实验区域隔离警示办法局限性
触电
中档风险
高压实验区域应做好隔离办法，向外悬挂警示牌设专人监护
3
对被试品放电不戴绝缘手套，不使用放电棒
触电
中档风险
戴绝缘手套用放电棒对被试品放电
4
高压实验时，人员与设备未满足安全距离
灼（烫）伤
中档风险
1．实验人员实验开始迈进行现场巡逻清理，拟定工作范畴人员已处在安全区域
2．实验过程中设专人监护，加压前大声并呼唱
5
实验接线错误
设备烧损
低风险
1．实验人员熟悉实验规程及实验仪器用法
2．实验前再次检查接线与否对的
6
实验仪器操作错误
设备烧损
低风险
1．实验人员熟悉实验规程及实验仪器用法，并按其规定操作
2．实验时应有人监护并进行呼唱，操作人员应站住绝缘垫上
7
未切断实验电源更换接线
触电
低风险
实验电源应有断路开关和批示灯，更改接线时或实验结束时，应一方面断开实验电源、放电并将升压设备高压某些短路接地
8
升压实验前，调压器未调零
设备烧损
低风险
实验合闸前必要先检查接线，告知现场人员远离高压实验区域，将调压器调至零位缓慢上升，注意设备动态
9
绝缘电阻实验后未对被试设备进行放电
触电
低风险
实验后被实验设备必要放电
10
实验设备外壳无可靠接地
触电
低风险
实验设备外壳必要可靠接地，实验接地线应符合规程规定
11
实验结束，未拆除实验线、遗留物品
设备烧损
低风险
实验完毕应对实验区域进行检查，做到“工完、料净、场清”，恢复实验前状态
12
非被试绕组未接地
设备疲劳损坏
低风险
在绝缘电阻测量、交流耐压实验中，电压互感器二次绕组需要短接并接地
13
高压熔断器损坏
设备烧损
低风险
实验前取下高压熔断器
14
避雷器实验未放电
触电
中档风险
实验前和实验后都应对试品可靠放电

5　作业准备
5.1　作业前施工条件
表5.1　作业前施工条件
序号
项目
内　　容
确认人
阐明
1
任务单
高压开关柜实验作业

2
图纸

3
预算材料表

4
施工方案
开工迈进行安全技术交底

5
有关证照
实验人员持证上岗

6
确认上一道工序检查合格
（1）高压环网柜已安装完毕，符合规范原则；检查任务单、设备更动表、设计图纸、施工方案、安全技术交底（项目部级）等工程项目资料；涉及环网柜及柜内设备型号、规格、出厂合格证明书、出厂实验报告等。
（2）实验仪器对电源有规范规定，施工现场应当具备实验电源

5.2　人员、重要工器具及仪器仪表配备
表5.2　人员、重要工器具及仪器仪表配备
序号
项目
内　　容
说　　明
1
人员配备
施工阶段
建议工作
人数
现场施工
负责人
现场施工
质安员
技术岗位必要持有与作业工种相应、有效上岗证。辅助工不得从事电气设备实验等专业工作
将高压环网柜进出线等拆除及实验完毕后恢复连接
2
1
1
设备测试
2
2
施工内容相相应设备
环网柜，涉及负荷开关、避雷器、高压熔断器、母线等
收集关于设备出厂合格证明文献及出厂实验报告
3
施工内容相相应器具、机械及工器具仪表
工器具：专用工具等。
仪器仪表：万用表、电压表、实验变压器、控制操作箱（调压器）、回路电阻测试仪、高压直流发生器、2500V绝缘电阻表、温湿度计、计算器等。
实验线材：电源线、专用实验线、电池、接地线、放电棒等。
安全器具：安全警示带、安全标示牌、围栏、绝缘手套、绝缘垫等
（1）依照现场状况使用工具、仪器符合有关规定。
（2）使用仪表有计量单位检查合格证并在合格期间内
4
完毕开工
程序
工作负责人向项目负责人报开工，由项目负责人向监理单位完毕开工报审手续
施工准备完毕可报开工，当施工准备局限性时，上报该项目负责人协调解决

6 作业办法
表6　作业办法
序号
项目
内　　容
说　　明
1
作业前工作
（1）现场施工负责人向进入本施工范畴所有工作人员明确交待本次施工设备状态、作业内容、作业范畴、进度规定、特殊项目施工规定、作业原则、安全注意事项、危险点及控制办法、危害环境相应防止控制办法、人员分工，并订立（班组级）安全技术交底表。
（2）工作负责人负责办理有关工作允许手续，开工前做好现场施工防护围蔽警示办法，夜间施工，须有足够照明。
（3）现场施工负责人组织检查确认进入本施工范畴所有工作人员对的使用劳保用品和着装，并带领施工作业人员进入作业现场
按安规规定佩戴统一安全帽，统一佩戴有个人照片作业证（或胸卡证），穿着统一工作服
2
开始重要作业
现场施工负责人发出允许开工命令
现场施工负责人对的、安全地组织作业，现场施工质安员负责现场作业全过程安全、质量监控
3
记录环网柜及柜内设备铭牌数据
对照高压环网柜合格证明文献、出厂实验报告以及设计图纸，核对高压环网柜铭牌技术参数，检查并记录铭牌出厂编号等数据。记录现场温度、湿度；现场环境温度不低于5℃，空气相对湿度普通不高于80%
当发现高压环网柜铭牌技术参数与高压环网柜合格证明文献、出厂实验报告以及设计图纸不相符时，上报该项目负责人协调解决
4
将环网柜进出线等拆除
将被试高压环网柜进出线电缆拆除，使高压环网柜与系统其她设备隔离，应有足够安全距离。将避雷器一次连接线拆除，并做好记号

5
接取电源
对的接取电源，必要使用带有过流保护装置电源箱，实验用电源应有断路明显双刀开关和电源批示灯；实验仪器接地端子、被试设备外壳接地端均应与接地网连接可靠，接地线使用截面积不少于4mm2多股软裸铜线

6
环网柜实验
负荷开关实验
（1）负荷开关导电回路电阻；导电回路电阻采用电流100A直流压降法测试，测试成果应符合产品技术条件规定（见图5-3-1）。

图5-3-1 负荷开关导电回路电阻测量接线示图
（2）SF6负荷开关，检查SF6气体压力表指针应在SF6气体额定压力值。
（3）负荷开关绝缘电阻；测量负荷开关相间、相对地绝缘电阻；绝缘电阻值参照制造厂规定，手动绝缘电阻表摇到额定转速才可接上被试绕组，测量完毕，先切开高压线，然后停止摇动绝缘电阻表。
（4）负荷开关交流耐压实验；对负荷开关进行交流耐压实验先后均测量绝缘电阻，先后测得绝缘电阻值相比较不应有明显减少；负荷开关交流耐压实验在合闸时相对地和分闸时断口间进行；实验电压应按规程。
（5）测量绝缘电阻及交流耐压实验过程中，设专人看护，禁止人员进入测试范畴和触碰负荷开关及实验设备，实验操作人员要注意仪表批示状况以及断路器状况，如发现电压变化幅度很大，电流急剧增长，负荷开关有异常现象，应及时降压，切断实验电源，停止实验，查明因素并解决后再进行实验。
（6）在完毕测量绝缘电阻及交流耐压实验后，均须用放电棒对负荷开关进行放电

高压熔断器检查
检查高压限流熔丝直流电阻，以及高压熔断器额定电流；高压限流熔丝直流电阻与同型号产品相比不应有明显差别
检查高压限流熔丝直流电阻可清晰高压熔断器内部熔丝接通状况

6
环网柜实验
环网柜整体实验
（1）对于整列环网柜，可以连同柜内设备，涉及负荷开关、母线等，一同进行交流耐压实验，但必要将避雷器隔离开，交流耐压实验原则应采用连接设备中最低实验电压值为原则进行加压；全回路交流耐压实验应一相加压，别的两相接地，加压先后均测量绝缘电阻，先后测量出绝缘电阻值相比较不应有明显减少（见图5-3-2）。

图5-3-2 环网柜整列绝缘电阻测量接线示图
（2）在实验升压期间，任何人不得越过遮栏，设专人监护，交流耐压实验高压引出线应支持牢固可靠，并有足够安全绝缘距离。加压前，必要认真检查实验接线，调压器零位及仪表开始状态，均对的无误，检查所有人员与否满足高压实验电压距离规定，采用呼唱应答方式进行操作，升压过程，应观测仪表批示，监听整列柜设备有无异常现象，依照这些现象来判断，每次加压实验完或变更接线先将电压降至零位，断开实验电源，对被试设备及实验变压器高压某些放电、接地；升压过程中如浮现电压表指针摆动幅度大，电流表批示急剧增长，设备有异常现象，应及时降压，切断实验电源，做好安全办法并进行检查，依照检查状况拟定重新实验或者终结实验（见图5-3-3）。

图5-3-3 环网柜整列交流耐压实验接线示图
全回路交流耐压实验，在加压中检查每一种柜高压带电显示装置应对的显示
避雷器实验
（1）避雷器绝缘电阻；金属氧化物避雷器绝缘电阻不少于1000MW；对避雷器进行直流参照电压和0.75倍直流参照电压下泄漏电流实验先后测量绝缘电阻，先后测量出绝缘电阻值相比较不应有明显减少；手动绝缘电阻表摇到额定转速才可接上被试绕组，测量完毕，先切开高压线，然后停止摇动绝缘电阻表（见图5-3-4）。

6
环网柜实验
避雷器实验

图5-3-4 避雷器绝缘电阻测量接线示图
（2）金属氧化物避雷器直流参照电压和0.75倍直流参照电压下泄漏电流；直流参照电压实测值与出厂实验值相比较变化不不不大于±5%，0.75倍直流参照电压下泄漏电流不应不不大于50µA或符合产品技术条件规定（见图5-3-5）。

图5-3-5 避雷器直流参照电压和0.75倍直流参照
电压下泄漏电流测试接线示图
（3）实验过程中，设专人监护，禁止人员进入测试范畴和触碰避雷器；实验操作人员要注意仪表批示状况以及避雷器状况，如发既有不正常现象，应及时降压，切断实验电源，做好安全办法并进行检查，依照检查状况拟定重新实验或者终结实验。
（4）在完毕每项测试后，均须用放电棒对避雷器进行放电、接地

7
恢复设备引线连接
将实验前拆除电缆、引线恢复原状，并确认连接牢固

8
实验过程控制程序 记录测试数据
实验数据与实验原则或者出厂实验报告比较，分析判断与否合格
现场校对测试数据，如发现测量数据不符合原则规定或者有疑问，应分析因素，若实验办法、实验设备、外部因素引起，应排除，如属设备缺陷，则填写缺陷告知书，报该项目负责人
9
清理现场
拆除实验人员自装接地线、短路线、收拾仪器、仪表、专用实验线、工具、围栏、标示牌等，不容许遗留物件在设备上
施工负责人检查整个实验过程完毕状况
7　质量控制办法及检查原则
7.1质量控制办法
7.1.1现场负责人应依照现场状况安排技术人员负责质量监控。
7.1.2作业人员必要熟悉工程作业流程和质量检查原则；技术岗位人员必要持有与作业相应、有效上岗证。
7.1.3现场负责人在进行安全技术交底时必要详细简介本作业质量控制要点、常用质量通病及其防治办法。
7.1.4作业现场必要有经审核批准设计图纸和施工方案，作业人员必要按图施工。
7.1.5施工质量检查普通按如下方式进行。质量检查普通采用三级检查制，施工队（组）对所施工分项工程应进行100%质量自检；项目部对所负责施工分部工程和单位工程组织质量检查，复检比例不适当低于50%；公司对单位工程组织检查，抽检比例不适当低于20%。
7.1.6隐蔽工程施工完毕以及所有工序作业完毕（转序）时，必要提前24小时告知监理现场验收。
7.2检查原则
质量检查按中华人民共和国南方电网有限公司《配网工程质量检查及评估原则》中Q/CSG表7.11进行，并应符合原则规定。
