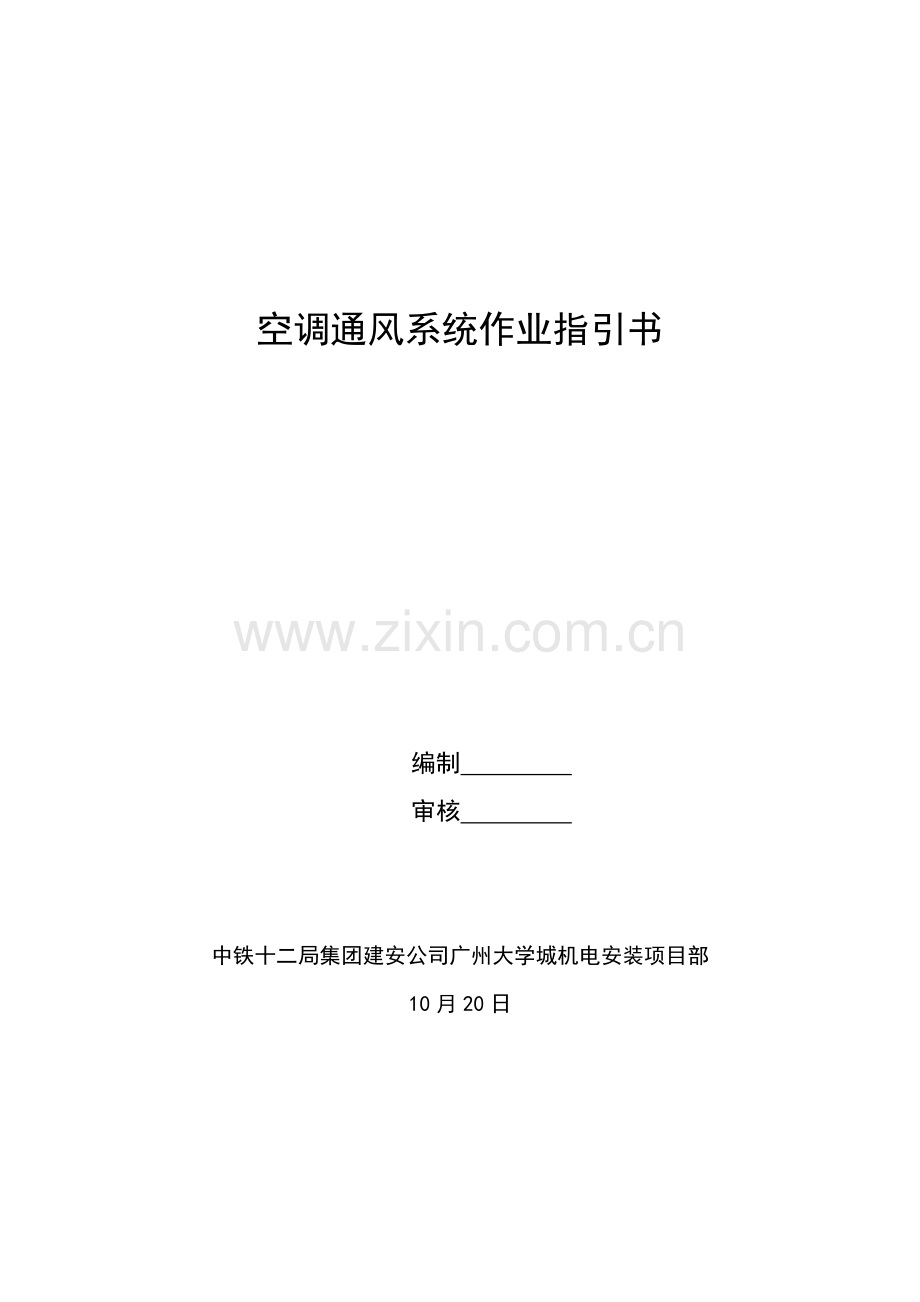

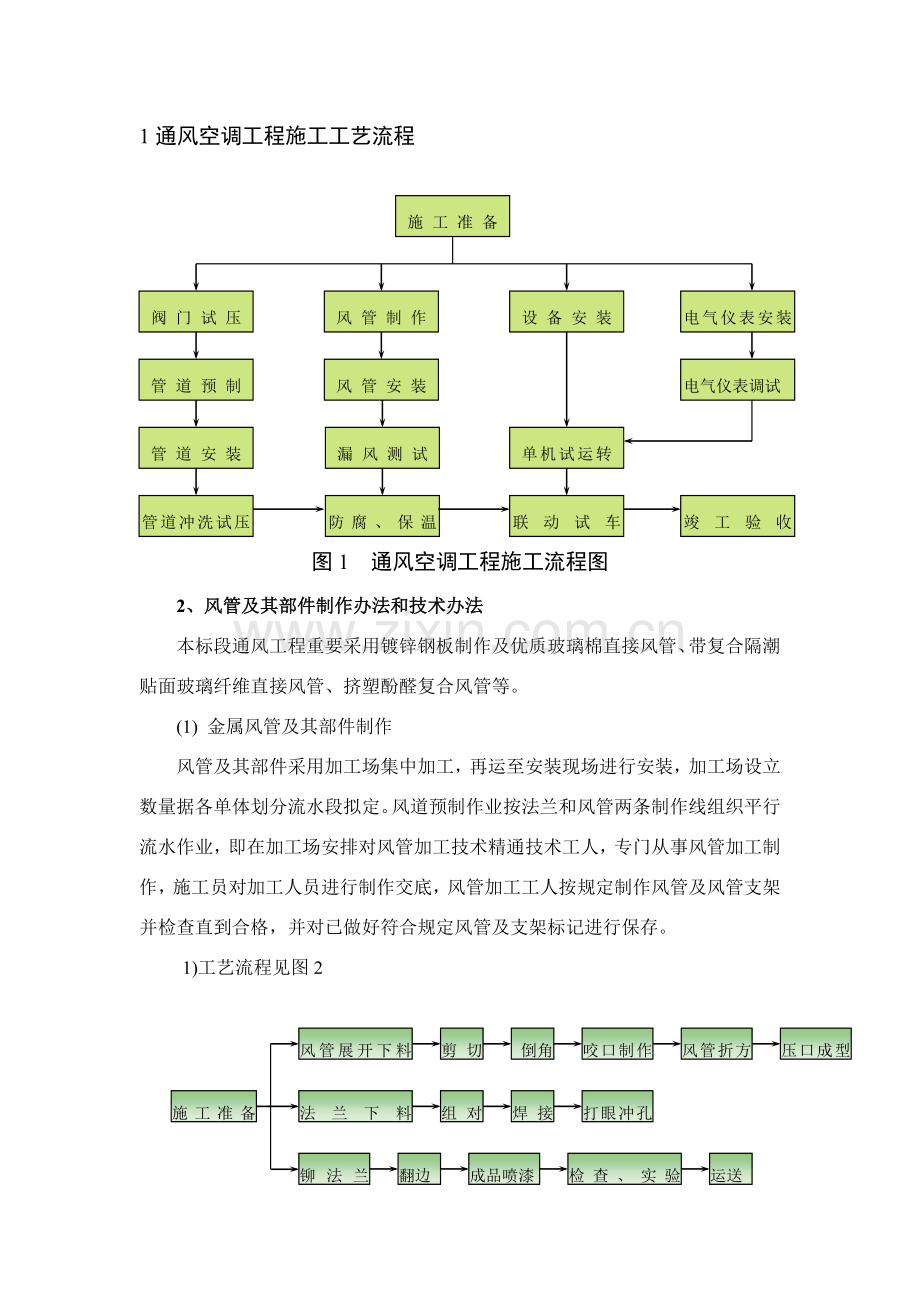

空调通风系统作业指引书编制 审核 中铁十二局集团建安公司广州大学城机电安装项目部10月20日1通风空调工程施工工艺流程施工准备阀门试压风管制作设备安装电气仪表安装管道预制管道安装管道冲洗试压风管安装漏风测试防腐、保温单机试运转联动试车电气仪表调试竣工验收图1 通风空调工程施工流程图2、风管及其部件制作办法和技术办法本标段通风工程重要采用镀锌钢板制作及优质玻璃棉直接风管、带复合隔潮贴面玻璃纤维直接风管、挤塑酚醛复合风管等。(1) 金属风管及其部件制作风管及其部件采用加工场集中加工，再运至安装现场进行安装，加工场设立数量据各单体划分流水段拟定。风道预制作业按法兰和风管两条制作线组织平行流水作业，即在加工场安排对风管加工技术精通技术工人，专门从事风管加工制作，施工员对加工人员进行制作交底，风管加工工人按规定制作风管及风管支架并检查直到合格，并对已做好符合规定风管及支架标记进行保存。施工准备风管展开下料法兰下料铆法兰剪切倒角组对焊接打眼冲孔咬口制作风管折方压口成型翻边成品喷漆检查、实验运送1)工艺流程见图2图2 咬口连接工艺流程2)风管制作金属风管规格及接口方式应符合各单体设计规定，采用镀锌钢板制作，其板材厚度见下表1。 风管板材厚度规格 表1风管直径（大边长）D（b）钢板厚度（mm）D（b）3200.5320D（b）4500.6450D（b）6300.6630D（b）10000.751000D（b）12501.01250D（b）1.0D（b）40001.2D（b）400002.0制作金属风管时，板材拼接咬口和圆形风管闭合咬口采用单咬口，矩形风管或配件四角组合可采用转角咬口、联合角咬口、按扣式咬口；圆形弯管组合可采用立咬口。加工管段长度宜为1.84m。容许偏差D（b）300时为-10mm，D（b）300时为-20mm，平面度为2mm。3)风管连接咬口风管采用镀锌钢板制作，风管与风管连接，采用无法兰连接和法兰连接两种形式（根据单体设计图选用）。设计规定无法兰连接时，当b（矩形长边尺寸）630mm 时采用无法兰连接，当b630mm 时采用法兰连接。无法兰连接风管接口应采用机械加工，尺寸应对的、形状应规则，接口处应严密。无法兰矩形风管接口处四角应有固定办法。风管无法兰连接采用承插、插条两种形式。圆形法兰加工先将整根角钢或扁钢放在冷煨法兰卷圆机上按所需法兰直径调节机械可调零件，卷成螺旋形状后取下。将卷好后型钢画线割开，逐个放在平台上找平找正。调节各支法兰进行焊接、钻孔。圆法兰用料规格应符合表2规定。圆形风管法兰及螺栓规格（mm）见表2规定。其法兰内径容许偏差为+1+3mm。圆形风管法兰及螺栓规格 表2圆形风管直径（D）法兰螺栓D140204M6140D280204M6280D630254M6630D1250304M81250D404M8矩形法兰加工矩形法兰由四根角钢组焊而成，划线下料时应注意焊成后法兰内径不能不大于风管外经，用型钢切割机按线切断。下料调直后放在钻床上钻出铆钉孔及螺栓孔，孔距不应不不大于150mm，宜120 mm。钻孔后角钢放在焊接平台上进行焊接，焊接时按各规格模具卡紧。法兰四角应设立螺栓。矩形法兰用料规格应符合表3规定。其法兰内边尺寸容许偏差为+1+3mm，矩形法兰两对角线之差不应不不大于3mm。矩形风管法兰及螺栓规格 表3矩形法兰大边长b法兰规格螺栓规格b300253M6630b1500303M 61500b2500404M 82500b4000505M 104)风管加固办法矩形风管边长不不大于或等于600mm 和保温风管边长不不大于或等于800mm，其管段长度在1200mm 以上时均应采用加固办法。加固办法是直接在风管上铆接角钢框。5)风管与法兰铆接风管与法兰组合成形时，风管与扁钢法兰可用翻边连接；与角钢法兰连接时，风管壁厚不大于或等于1.5mm 可采用翻边铆接，铆钉规格、铆孔尺寸见表4。风管铆接法兰铆钉、铆孔规格 表4类型风管规格铆孔尺寸铆钉规格矩形法兰120 6304.548800 5.5510圆形法兰200 5004.548530 5.5510风管与法兰铆接前先进行技术质量复核，合格后将法兰套在风管上，管端留出10mm 左右翻边量，管折方线与法兰平面应垂直，然后使用液压铆钉钳或手动夹眼钳用铆钉将风管与法兰铆固，并留出四周翻边。翻边应平整，不应遮住螺孔，四角应铲平，不应浮现豁口，以免漏风。6)矩形风管弯头b500mm 时，应设立导流片，导流片弯曲半径、间距、长度应符合通风空调施工及验收规范规定。施工图标有三通调节阀风管三通处，安装指定型号三通调节阀，三通调节阀在进行风量平衡后，应用不被覆盖油漆加以标注。7)风管成品检查后应按图中主干管、支管系统顺序写出连接号码，合理堆放码好，等待运送至安装现场。8)成品保护要保持镀锌钢板表面光滑干净，放在宽敞干燥隔潮木头垫架上，叠放整洁。法兰用料分类理顺码放，露天放置应采用防雨办法、减少生锈现象。风管成品应码放在平整，无积水，宽敞场地，不与其她材料，设备等混放在一起，并有防雨办法。码放应按系统编号，整洁、合理，便于装运。风管搬运装卸应轻拿轻放、防止损坏成品。(2)优质玻璃棉直接风管、带复合隔潮贴面玻璃纤维直接风管、挤塑酚醛复合风管制作1)工艺流程材料下料合口粘接、贴胶带法兰下料粘接、管段打胶风管加固2)施工要点风管与配件咬口缝应紧密、宽度应一致，对角应平直，圆弧应均匀，两端面平行，风管无明显扭曲与翘角，表面应平整，凹凸不不不大于10mm。风管外径或外边长容许偏差：当300mm时，为2mm ；当300mm 时，为3mm，管口平面度容许偏差为2mm，矩形风管两条对角线长度之差不应不不大于3mm。酚醛复合板风管拼接应采用45角粘接或 “H”形加固条拼接，拼接处应涂胶粘剂粘合。当风管边长1600mm时，宜采用45角形槽口处直接粘接，并在粘接缝处两侧粘贴铝箔胶带，边长1600mm时，宜采用“H”形PVC或铝合金加固条90角槽口处拼接。组合可采用一片法、两片法、四片法，在45角切口处应涂满胶粘剂粘合。玻璃棉直接风管、玻璃纤维直接风管宜采用整板材料制作。板材拼接时应在结合口处涂满胶液并紧密粘合，拼接方式为图3。图3 玻璃纤维复合板拼接风管管板槽口形式可采用45角形和90梯形。风管组合应调节风管断面平面度，槽不得有间隙和错口。其组合形式见下图.4。图4 风管直角组合图板材切割应使用专用工具，切口应平直。风管管材组合前先清除油渍、水渍、灰尘。连接后板面平面度容许偏差为5mm。风管折角应平直，拼缝粘接应牢固、平整。风管粘接材料宜为难燃材料。风管采用法兰连接时，其连接应牢固，法兰平面度容许偏差为2mm。风管加固应依照系统工作压力及产品技术原则规定执行，防止风压较大时风管胀管、变形。可依供货厂家随带专用连接件设立加固，其风管内、外支撑横向加固点数量及纵向加固间距见表5。 挤塑酚醛复合风管横向加固点及纵向加固间距表 表5 压力(Pa)长边尺寸30031050051075076010001100125012601500410630/111640800/1111181010001111121010125011111212601500111222酚醛类纵向加固间距（mm）800600玻璃棉直接、玻璃纤维直接风管内支撑横向加固点数及纵向间距见表6。玻璃棉直接、玻璃纤维直接风管内支撑横向加固点数量及纵向加间距 表6 类 别系统工作压力（Pa）01001012502515005017507511000内支撑横向加固点数风管边长b（mm）300b4001400b500111500b6001111600b80011122800b1000112231000b1200122331200b1400223341400b1600233451600b1800234451800b33456槽形外加固框纵向间距（mm）600400350玻璃纤维板材应干燥、平整，板外表面铝箔隔气保护层应与内层玻璃纤维材料粘合牢固，内表面应有防纤维脱落保护层，并应对人体无害。当风管连接采用插入接口形式时，接缝处粘接应严密、牢固，外表面铝箔胶带密封每一边粘贴宽度不应不大于25mm，并应有辅助连接固定办法。当风管连接采用法兰形式时，法兰与风管连接应牢固，并应能防止板材纤维逸出和冷桥。风管表面应平整，两端面平行，无明显凹穴、变形，起泡，铝箔无破损等。粘合剂涂抹应足量、均匀，防止粘合剂未干时接口受力，导致风管接口开裂。对法兰连接四个角所留下孔洞，用密封胶封堵严密，避免风管法兰四角漏风。风管预接长度不适当超过2800mm。成品保护玻璃纤维风管直管半成品可折叠打包后进行搬运，在运达现场时应及时打开。折叠七天后风管需用对角支撑钢丝来恢复原有矩形形状。风管粘合后不得受力、受压，防止其粘合口开裂。风管制作安装后，应防止其铝箔面层破损。风管安装后应有明显提示标志，不许人员攀登、碰撞。3、风管支、吊架制作及安装1)拟定风管标高，按照风管系统所在空间位置，拟定风管支、吊架形式。本工程重要选用吊架，用8 吊杆螺丝加膨胀螺栓固定在楼板或梁上，可紧随土建装修交叉作业。2)风管吊架间距按施工及验收规范规定，不同规格风管分别设立，风管水平安装时，当最大边长B400mm 时，吊架间距不超过4m；当最大边长B400mm 时，吊架间距不超过3m。3)吊杆螺丝采用镀锌丝杆（通长），横担、斜撑采用角钢，抱箍采用扁钢制作。与风管连接处丝扣长出约为12cm，并垫上垫片。吊架安装时应避开测量口、调节阀及防火阀操作手柄等，以免影响阀门操作。防火阀、电动风阀等部件安装处必要单独设立支吊架。4)靠墙或靠柱安装水平风管用悬臂支架，不靠墙、柱安装水平风管用托底吊架。矩形风管立面与吊杆间隙不不不大于150mm，吊杆距风管末端不不不大于1000mm。5)减震支吊架依设计选用原则图按规定设立弹簧减震器，安装应牢固，不偏斜，使每个弹簧减震器受力均匀，且相邻减震支、吊架底线保持同一平面。6)保温风管支吊架装置宜放在保温层外部，保温风管不得与支吊托架直接接触，应垫上结实隔热防腐材料，其保温厚度与保温层相似，防止产生“冷桥”。4、风道及其部件安装1)风管在加工场预制好后，再运至现场安装（大尺寸风管在现场镶装）。可随土建装修交叉进行。2)风管安装顺序：主管支管各类阀件风口。其流程见图5、6。风管检查验收拟定标高风管排列制作支吊架制作支架定位支吊架安装风管组对保温吊装就位吹扫严密性实验中间验收图5 金属风管安装工艺流程图风管检查验收拟定标高风管排列制作支吊架支吊架定位支吊架安装风管组对吊装就位找正找平接口密封中间验收吹扫严密性实验图6 特殊风管（玻璃棉直接、玻璃纤维直接、挤塑酚醛复合风管）安装工艺流程图据现场状况，金属风管可在地面连成一定长度（814m）然后采用倒链或滑轮吊装办法就位，普通顺序是从低层到高层与土建交叉作业。吊装顺序如下：a、一方面须依照现场详细状况在梁柱上选取两个可靠吊点，然后挂好倒链或滑轮；b、起吊时，当风管离地200300mm时停止起吊，仔细检查倒链或滑轮受力点和捆绑风道绳索、绳扣与否牢固，风道重心与否对的，确认后再次起吊；c、风管就位支吊架后，将所有托盘和吊杆连接好，确认稳固后，才可解除绳扣。3)安装前，应先按设计及装修图纸拟定风管安装标高，划出风管安装中心线和风管吊码安装线，可用拉线检查整段风管标高，调节吊杆螺丝进行水平度调节。其容许偏差：水平度为3mm/m，总偏差20mm。非金属风管（玻璃棉直接风管、玻璃纤维直接风管、挤塑酚醛复合风管）接缝应牢固，无孔洞和开裂，接口应匹配、无松动，端口缝隙5mm。4)法兰连接风管，法兰与法兰之间选用=3mm 橡胶片作垫料。5)边长不不大于等于630 mm防火阀与风管连接时，应单独设立支架、吊架，风管与吊架安装不能有碍于连接件安装。6)送风散流器和回风百叶安装定位须参照天花布置配合装修进行，在装修龙骨调平后，进行散流器和回风百叶安装，规定散流器和回风百叶装饰面与天花面平。7)明装风口规定统一整洁，间距一致，标高相似。8)风口防火阀安装前先检查其外观、加工质量及动作敏捷性、可靠性等，安装位置应按照施工图规定位置，安装方向与气流一致。9)成品保护暂停施工系统风管，应将风管开口处封闭，防止杂物进入。风管伸入构造风道时，末端应安装上钢板网，以防止系统运营时，杂物进入金属风管内。交叉作业较多场地，禁止以安装完风管作为支、吊、托架，不容许将其她支、吊架焊在或挂在风管法兰和风管支、吊架上。运送和安装阀件时，应避免由于碰撞而产生执行机构和叶片变形。露天堆放应有防雨办法。5、通风空调设备安装通风空调设备到现场必要进行开箱检查，依照供货合同和设备装箱单清点数量，依照施工图纸，核对设备名称、型号、机型，电机传动连接方式以及外表完整性，确认随机产品质量证明、技术文献与否齐全有效等，填写设备开箱登记表并由建设单位、监理及供货、施工方共同签字，作为竣工资料备用。作业条件：设备基本，地面工程（不含面层），内墙抹灰工程已竣工，其他专业不影响设备安装，其基本混凝土强度不低于设计强度75%，且位置满足设计规定，各项施工准备就绪。其工艺流程见图7。基本复验准备开箱检查准备就位安装设备找正调平图7 通风空调设备安装工艺流程图地脚螺栓安装、灌浆设备清洗加油连接管道单机调试(1)冷冻水泵、循环水泵安装基本验收基本放线准备就位找正二次灌浆图8 水泵安装工艺流程图联轴器装配轴密封装置调节试运转本工程选用水泵为整体出厂整体安装，其规格、型号、技术参数应符合设计规定和产品性能指标。工艺流程为图8。1)安装前准备工作：按照设计图纸尺寸放出纵向和横向安装基准线；由基本几何尺寸定出基本中心线；比较安装基准线与基本中心线偏差，拟定最后安装基准线。若安装基准线与基本中心线偏差很少，则按基本中心线作安装基准线安装；若偏差较大，则修改设备基本以达到安装基准线规定。安装基准线拟定后，对设备底座位置定位，定出地脚螺栓（或底座垫板）位置。地脚螺栓（或底座垫板）处打麻面，规定尽量平整。地脚螺栓垂直度偏差应不大于1%。用水准仪测出地脚螺栓位（或底座垫板位）标高，拟定安装标高基准。对水泵本体全面拆卸清洗、精调。2）做好上述准备工作后，按如下顺序进行安装：规定纵向误差11000；设备就位，其纵横中心线及标高容许偏差为10mm。用液压千斤顶将设备顶至一定高度；安装橡胶减振垫及槽钢底座。将设备放置于槽钢底座上；精调设备安装水平度和垂直度：用加减薄钢片办法进行调节，薄钢片每组不超过3 块，设备调平后用点焊固定。整体安装水泵，纵向水平偏差0.1，横向水平偏差0.2。应在泵进出口法兰面用水平仪测量。对水泵进行手动盘车，盘车应灵活，没有卡涩和异常声音等现象。二次灌浆应采用细碎石混凝土，其强度比基本混凝土强度高一种级别，且不低于C25，灌浆层厚度25mm，二次灌浆混凝土强度达到75%以上时，方可紧固地脚螺栓。3)水泵安装成品保护泵进出口堵盖在配管前不应拆除，以防杂物进入泵体；泵配管时，管子及阀门内部和管端应清洗干净，清除杂物，管子重量不得直接承受在泵体上，互相连接法兰端面应平行。管道与泵连接后，应复检泵原找正精度，当发现管道连接引起偏差时，应调节管道；管道与泵连接后，不应在泵上进行焊接和气割，当的确需要时，应拆下管道或采用必要办法，并应防止焊渣进入泵内。（2）空调机组安装1)工艺流程工艺流程为：设备基本验收空气解决设备开箱检查现场运送整体式安装就位找平找正二次灌浆精平调节试运转检查验收。2)施工要点风柜安装前先按设计图纸尺寸放纵横安装基准线和基本几何中心线；如安装基准线与基本几何中心线偏差不大，则按基本几何中心线进行设备就位；设备就位后，顶高至一定高度，安装橡胶减震垫；减震垫安装牢固后，用加减薄钢片办法精调水平度和垂直度，规定偏差0.11000。风柜吊装安装，吊杆用1016 镀锌丝杆，吊装牢固后，调节吊杆螺丝使风柜安装水平度、垂直度符合规范规定。安装时尽量提高其标高，以免影响天花高度。空调设备在水平运送和垂直运送之前尽量不要开箱并保存好底座，现场水平运送采用滚杠、跳板组合运送，室外垂直运送采用门式提高架，机房内采用滑轮、倒链进行吊装和运送。整体式空调机组安装就位时，基本须达到安装强度。空调机组加减震装置时，须严格按设计规定减振器型号、数量和位置进行安装并找平找正。分体式室外机组和风冷整体式机组安装位置应对的，目测呈水平，凝结水排放应畅通，必要保证冷凝水水盘高出水平管起点100mm，空调设备凝结水管须有水封装置，水封高度为机外余压+50mm。周边间隙应满足冷却风循环。制冷管道连接严密无渗漏，穿过墙孔必要密封，雨水不得渗入。本工程吊顶式新风机组应设立隔振吊架，隔振吊架应符合设计文献规定和机组重量荷载。成品保护各种空调设备到达现场后，应尽快就位安装完毕，防止交叉作业时碰撞和水淋。空调机组安装就位后，应在系统连通前做好外部防护办法，应不受损坏。防止杂物落入机组内。空调机组安装就绪后未正式移送使用单位状况下，空调机房应上锁保护，防止损坏丢失零部件。（3）风机盘管安装1)工艺流程预 检电机检查试转表冷器水压检查放线吊架制安风机盘管安装连接配管检查2)施工要点风机盘管在安装前应检查每台电机壳体及表面互换器有无损伤、锈蚀等缺陷。风机盘管应每台进行通电实验检查，机械某些不得摩擦，电气某些不得漏电。风机盘管应逐台进行水压实验，实验强度应为工作压力1.5 倍，定压后观测23min 不渗不漏。依照设计图纸和装修规定定出风机盘管纵横方向安装基准线和标高。卧式吊装风机盘管，用4 支10 圆钢吊杆吊装，吊架安装平整牢固，位置对的。吊杆不应自由摆动，吊杆与托盘相联应用双螺母紧固找平找正。见图9。图9 风机盘管吊装办法用水平尺检查风机盘管水平度，并调节吊杆螺丝调水平，风机盘管水管应有排水坡度。冷冻水管与风机盘管连接依各单体设计采用风机盘管专用不锈钢软管（软管长度不不不大于300mm）及紫铜管（1m）。凝结水管采用软性连接，软管长度不不不大于300mm，材质宜用透明胶管，并用喉箍紧固禁止渗漏，坡度应对的、凝结水应畅通地流到指定位置，水盘应无积水现象。风机盘管与冷冻水管，应在管道系统冲洗排污后再连接，以防堵塞热互换器。风机盘管与风管连接采用帆布软接头。暗装卧式风机盘管，吊顶应留有活动检查门，便于机组能整体拆卸和维修。成品保护风机盘管运至现场后要采用办法，妥善保管，码放整洁。应有防雨办法。风机盘管安装施工要随运随装，与其她工种交叉作业时要注意成品保护，防止碰坏。 (4)风机安装1)工艺流程基本验收开箱检查搬运清洗隔振器安装安装、找平、找正试运转、检查验收2)施工要点风机设备安装就位前，按设计图纸并根据建筑物轴线、边界线及标高线放出安装基准线。将设备基本表面油污、泥土杂物和地脚螺栓预留孔内杂物清除干净。整体安装风机，搬运和吊装绳索不得捆缚在转子、机壳或轴承盖吊环上。整体安装风机吊装时直接放置在基本上，用垫铁找平找正，垫铁普通应放在地脚螺栓两侧，斜垫铁必要成对使用。设备安装好后同一组垫铁应点焊在一起，以免受力时松动。风机安装在无减振器支架上，应垫上45mm 厚橡胶板，找平找正后固定牢。风机安装在有减振器机座上时，地面要平整，各组减震器承受荷载压缩量应均匀，不偏心，安装后采用保护办法，防止损坏。通风机机轴必要保持水平度，风机与电动机用联轴节连接时，两轴中心线应在同始终线上。风机与电动机传动装置外露某些应安装防护罩，风机吸入口或吸入管直通大气时，应加装保护网或其她安全装置。通风机出口接出风管应顺叶轮旋转方向接出弯管。在现场条件容许状况下，应保证出口至弯管直段距离不不大于或等于风口出口长边尺寸l.52.5 倍。如果受现场条件限制达不到规定，应在弯管内设导流叶片弥补。风机试运转：通过全面检查手动盘车，供应电源顺序对的后方可送电试运转，运转前必要加上适度润滑油；并检查各项安全办法；叶轮旋转方向必要对的；在额定转速下试运转时间不得少于2h。运转后，再检查风机减振基本有无移位和损坏现象，做好记录。成品保护整体安装通风机在搬运和吊装时，与机壳边接触绳索，在棱角处应垫好柔软材料，防止磨损机壳及绳索被切断。通风机进排气管、阀件、调节装置应设有单独支撑；各种管路与通风机连接时，法兰面应对中贴平，不应硬拉使设备受力。风机安装后不应承受其她机件重量。(5）热泵机组安装热泵机组安装工艺有如下几点。1)安装前准备工作按照设计图纸尺寸放出纵向和横向安装基准线；由基本几何尺寸定出基本中心线；比较安装基准线与基本中心线偏差，拟定最后安装基准线。若安装基准线与基本中心线偏差很少，则按基本中心线作安装基准线安装；若偏差较大，则修改设备基本以达到安装基准线规定。安装基准线拟定后，对设备底座位置进行定位，定出底座垫板位置。用水准仪测出底座垫板位标高，拟定安装标高基准。2)做好上述准备工作后，按如下顺序进行安装：底板位用水平仪最高点调水平，规定纵横方向误差11000； 设备就位用液压千斤顶将设备顶至一定高度；安装减振器（减振垫）及槽钢底座，减振器由设备供应商供应。将设备放下，置于槽钢底座上；精调设备安装水平度和垂直度。用加减薄钢片办法进行调节，薄钢片每组不超过3 块，设备调平后用点焊固定。管路安装应距机组保持1m以上距离，以利维修。机组运转时，应检查压缩机等重要组件与否为正常状态，各项指标均应符合设备技术文献及设计规定，正常运转不应少于8h。(6)填料式玻璃钢酸雾净化塔安装1)酸雾净化塔型号、规格、技术参数必要符合设计规定，对具有易燃材料净化塔安装，必要严格执行施工防火安全规定。 2)安装前应对支腿基本进行检查，净化塔支腿基本标高应位于同一水平面上，高度容许偏差为20mm，分角中心距误差为2mm。3)塔体立柱腿与基本预埋钢板和地脚螺栓连接时，应找平找正，连接稳定牢固。设备吊装运用总包单位塔吊就位。(7)板式换热器安装1)进场板式换热器按设计1.25倍进行10min水压实验，然后降至设计压力下保持30min ,在此期间内观测无渗漏后，方可投入安装。2)换热器安装要考虑一、二次水接管方向，以及操作维修以便。管路试压冲洗后，方可与换热器连接，连接前确认管路与换热器上流体标记牌一致，以防导致阻塞。 (8)膨胀水箱安装本标段膨胀水箱所有采用玻璃钢制作。水箱基本验收合格后，方可进行水箱加工制作，加工后应进行满水实验，即满水后观测24 h，水箱各个组件处、接头、接缝处均不渗不漏为合格。5、风管保温工程本标段空调风管采用橡塑隔热材料（复合不燃铝箔）难燃B1级及带筋铝箔面玻璃棉毡。作业在风管查漏后进行。1)工艺流程见图10、图11。领料粘保温钉下料铺橡塑隔热材料接头边贴胶带保护层检查图10 橡塑复合隔热材料保温工艺流程领料粘保温钉下料铺带筋铝箔面玻璃棉毡接头处贴胶带检查图11 带筋铝箔面玻璃棉毡保温工艺流程图2)黏接保温钉前要将风管壁上尘土、油污擦净，将黏接剂分别涂抹在管壁和保温钉黏接面上，稍后再将其黏上。3)矩形风管及设备保温钉密度应均布，底面不少于每平方米16 个，侧面不少于10 个，顶面不少于8 个。保温钉黏上后应待1224h 后再铺覆保温材料。绝热材料铺覆应使纵横缝错开，小块绝热材料应尽量铺覆在风管上表面。4)保温风管穿越墙体时，保温层不能间断。5)室外露明风道在保温层外还应加上一层薄钢板外壳，外壳间搭接处采用拉铆固定，搭接缝用腻子密封。6)风管与空调设备接头处，以及产生凝结水部位，必要保温良好、严密、无缝隙。7)成品保护保温材料现场堆放一定要有防水办法，尽量存储于库房中或用防水材料遮盖并与地面架空。镀锌钢丝、保温钉及保温胶等材料应放在库房内保管。保温用料应合理使用，尽量节约用材，收工时未用尽材料应及时带回保管或堆放在不影响施工地方，防止丢失和损坏。完毕保温风管禁止践踏，如需在风管上作业或行走，必要铺设木板。6、系统调试和试运营通风空调系统安装完毕后要进行系统调试，详细调试安排届时将依照系统实际状况制定详细调试方案。空调系统调试基本程序及关于内容如流程图12所示。组建现场调试小组调试准备工程及现场勘测热调电气仪器传真重要回路检查测试空调及附属设备试运转自动调节与检测系统线路检查风机性能、系统风量测定与调节调节器及检测仪表检查冷冻水泵、换热器试运转自动调节及检测系统联动运营室内气流组织设定与调节室温调节性能实验与调节系统综合效果测定调试资料整顿分析图12 空调系统调试工艺流程图(1)单机试运转1)水泵试运转 ：水泵启动应先点动运转，检查叶轮与机壳有无摩擦及其她异常声音，并观测旋转方向与否对的。若一切正常可继续试运转。水泵启动时用钳形电流表测量电机启动电流，待运转正常后再测电机运转电流，保证电机运转电流不超过额定值。水泵运转过程中应惯用螺丝刀抵在轴承外套上，仔细倾听轴承有无杂声以判断运转状态，测量轴承温度不超过70，填料温度正常，基本无渗漏现象，振动仪测定水泵径向振动符合技术文献规定，即振幅0.08mm（电机转速为1450r/min），读取水泵进、出口压力表显示值，应与水泵扬程相符。水泵运转正常后可进行不少于2h 持续运转，若无问题，即水泵电机试运转合格，填写设备机组试车运转记录，若运转中浮现异常，应及时停车，找出因素，排除故障，继续试运转直至合格。 2)通风机试运转：通风机试运转涉及风机盘管、空调机组、离心风机、轴流风机试运转，重要都是实验风机。准备工作、核对风机、电动机型号规格与否与设计相符。、检查轴承处与否有足够润滑油。、用手盘车，风机叶轮应无卡碰现象。开关并关闭人孔门。、检查风机调节阀门启闭与否灵活，定位装置与否牢固。、检查电动机、风机接地线连接与否可靠。、送、回风口调节阀，管道内防火阀所有打开。、各连接部位不得松动，冷却水系统供应正常，关闭进气调节门。风机启动与运转：风机初次启动应先经几次点动运转，检查叶轮与机壳有无摩擦或不正常声音，旋转方向与否对的，确认无异常后方可试运转。启动时用钳形电流表测量电机起动电流，待运转正常后再测试运转电流，若运转电流超过额定值，应通过调节总风量调节阀，直至达到额定值为止。在风机运转时，禁止停留于喘振工况内，若运转过程中发现不正常现象，应及时停车检查，查明因素，消除故障后再运转。风机运转时，应对风机转速进行测量，并将测量成果与风机铭牌及设计给定参数对照，以保证风机风量及风压，满足设计规定。持续运转时间不少于2h，设备温控开关动作对的，且与设备运营状态一一相应。并作好通风机试运转与通风系统风量测量调节记录，测量风机轴承温升、最高温度参数。滑动轴承外壳最高温度不得超过70，滚动轴承不得超过80。风机轴承振动速度有效值不应不不大于6.3mm/s。(2)空调水系统调试针对各单体编制运转调试方案，建立调试小组。1)空调水系统调试必要在管道试压、冲洗、保温完毕后进行。向系统灌满水，打开自动放气阀上阀门，放出系统中空气，然后再逐个放出风机盘管、空调器等管内空气，并接通各用电设备电源。2)冷冻水系统试运营，应尽量使通过各台板式换热器、冷冻水泵以及热泵机组、循环泵水量接近相似，注意观测压力表、温度计，调节阀门使通过各台机组及水泵水量、温差保持在合理范畴。3)风柜（新风柜）、风机盘管水系统试运营，按不同设计工况进行试运营，测定与调节室内温度和湿度，使之符合设计规定参数，注意观测压力表、温度计，调节阀门使通过各风柜、风机盘管水量、温差保持在合理范畴。4)空调水系统流量测定，在系统调试中规定对空调冷（热）水总流量以及各空调机组水流量进行测定。当各空调机组盘管水流量与设计流量偏差不不大于20%潮流需进行平衡调节。（3）风系统调试1)系统风量调节：在进行通风机试运转及对其性能进行综合测定之后，即可进行系统风量测定和调节。采用基准风口调节法。系统风量平衡应达到如下原则：系统总风量实测值与设计风量偏差容许值不应不大于10%；通风系统经平衡调节，各风口或吸风罩总风量与设计风量容许偏差不应不不大于15%；新风量与回风量之和近似等于总送风量；总送风量应略不不大于回风量与排风量之和。新风空调器风量调节：采用基准风口调节办法，用风速仪粗测各风机盘管处新风管风量，计算各风管实测值与设计值之比进行列表，找出各支管最小比值风管。以此风管为基准，调节本系统其她新风管，使比值与设计比值基本相等。再调节三通调节阀，使得相邻两支管实测值与设计比值近似相等。最后调节新风空调器吸入段防火调节阀开度，使系统总风量与设计风量相等，再实测一遍各新风管风量，即为实际风量，作好记录。柜式空调器风量调节：调节办法同新风空调器，先调节各送风口风量（方形散流器调节人字闸，流线形散流器调节导流板，百叶风口调节导流板）比例合乎规定，再调各支管三通调节阀；最后调节各机房新风防火阀开度，使新风量、回风量均等于设计值，即总风量与设计值相等，再实测一遍各送风口风量作为最后核算。在调节过程中必要注意机房门必要关好，严密不漏风为宜；用风速仪测新风口、回风口风速时应在距风阀5-10cm 处放风速仪，并使它与气流流向垂直。由于风门启动呈一定角度，气流截面有所缩小，因此在计算风量时宜将风门外框乘以系数cos（其中为阀门叶片与水平线夹角）。2)室内正压测定和调节空调房间普通需要保持正压。由于无特殊规定，室内正压宜5Pa 左右，当过渡季节大量使用新风时，室内正压不得不不大于5Pa。测定办法先实验与否处在正压状态。将燃着香烟放在微启动门缝处，若烟飘向室外，即为正压。将微压差计放在室内，其一端接橡皮管引至室外，读取室内静压即为正压值。调节办法对于测量成果为负压房间，有两种也许性：一是新风量比排气扇排风量少；二是门、窗渗漏比较严重。查出因素，进行调节即可。3)空调器性能测定与调节风量测定空调器风量测定与风机测定办法相似，并且在单机试运转时已调节好，可不必再测。送、回、新风干湿球温度测定送风干湿球温度测定可用干、湿球温度计测送风风口干湿球温度值作为空调器送风参数，回风干、湿球温度可在回风口测定，至于新风干、湿球温度即为室外参数。4)空调自动调节系统控制线路检查核算敏感元件、调节仪表或检测仪表和调节执行机构型号、规格和安装部位与否与设计图纸规定相符。依照接线图纸，对控制盘下端子接线（或接管）进行核对。依照控制原理图和盘内接线图，对上端子盘内接线进行核对。对自动调节系统联锁、信号、远距离检测和控制等装置及调节环节核对与否对的，与否符合设计规定。敏感元件和测量元件装设地点，应符合下列规定：规定全室性控制时，应放在不受局部热源影响区域内；局部区域规定严格时，应放在规定严格地点；室温元件应放在空气流通地点。在风管内，宜放在气流稳定管段中心。“露点”温度敏感元件和测量元件宜放在挡水板后有代表性位置，并应尽量避免二次回风影响。不应受辐射热、振动或水滴直接影响。5)调节器及检测仪表单体性能校验敏感元件性能实验，依照控制系统所选用调节器或检测仪表所规定分度号必要配套，应进行刻度误差校验和动特性校验，均应达到设计精度规定。调节仪表和检测仪表，应作刻度特性校验，调节特性校验及动作实验与调节，均应达到设计精度规定。调节阀和其她执行机构调节性能，全行程距离、全行程时间测定，限位开关位置调节，标出满行程分度值等均应达到设计精度规定。6)自动调节系统及检测仪表联动校验自动调节系统在未正式投入联动之前，应进行模仿实验，以校验系统动作与否对的，与否符合设计规定，无误时，可投入自动调节运营。自动调节系统投入运营后，应查明影响系统调节品质因素，进行系统正常运营效果分析，并判断能否达到预期效果。自动调节系统各环节运营调节，应使空调系统“露点”、二次加热器和室温各控制点经常保持所规定空气参数，符合设计精度规定。7)空调系统综合效果测定：空调系统综合效果测定是在各分项调试完毕后，测定系统联动运营综合指标与否满足设计与生产工艺规定，如果达不到规定规定期，应在测定中作进一步调节。拟定通过空调器解决后空气参数和空调房间工作区空气参数。检查自动调节系统效果，各调节元件设备经长时间考核，应达到系统安全可靠运营规定。在自动调节系统投入运营条件下，拟定空调房间工作区内也许维持给定空气参数容许波动范畴和稳定性。空调系统持续运转时间，普通舒服性空调系统不得少于8h。空调系统带生产负荷综合效能实验测定与调节，应由建设单位负责，施工单位和设计单位配合进行。8)资料整顿编制交工调试报告将测定和调节后大量原始数据进行计算和整顿，应涉及下列内容：通风或空调工程概况。电气设备及自动调节系统设备单体实验及检测、信号，联锁保
