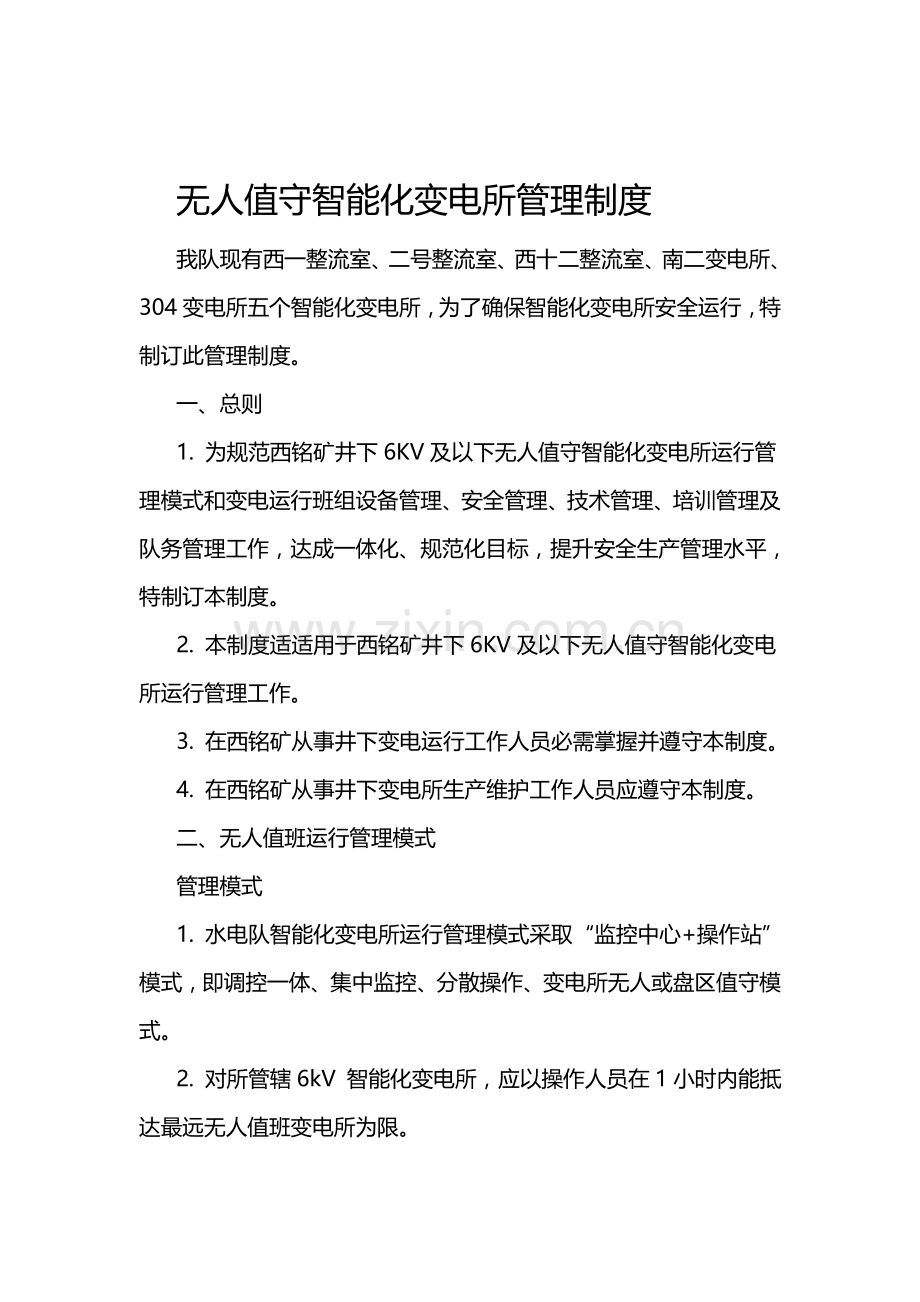

1、无人值守智能化变电所管理制度我队现有西一整流室、二号整流室、西十二整流室、南二变电所、304变电所五个智能化变电所,为了确保智能化变电所安全运行,特制订此管理制度。一、总则1. 为规范西铭矿井下6KV及以下无人值守智能化变电所运行管理模式和变电运行班组设备管理、安全管理、技术管理、培训管理及队务管理工作,达成一体化、规范化目标,提升安全生产管理水平,特制订本制度。2. 本制度适适用于西铭矿井下6KV及以下无人值守智能化变电所运行管理工作。3. 在西铭矿从事井下变电运行工作人员必需掌握并遵守本制度。4. 在西铭矿从事井下变电所生产维护工作人员应遵守本制度。二、无人值班运行管理模式管理模式1. 水

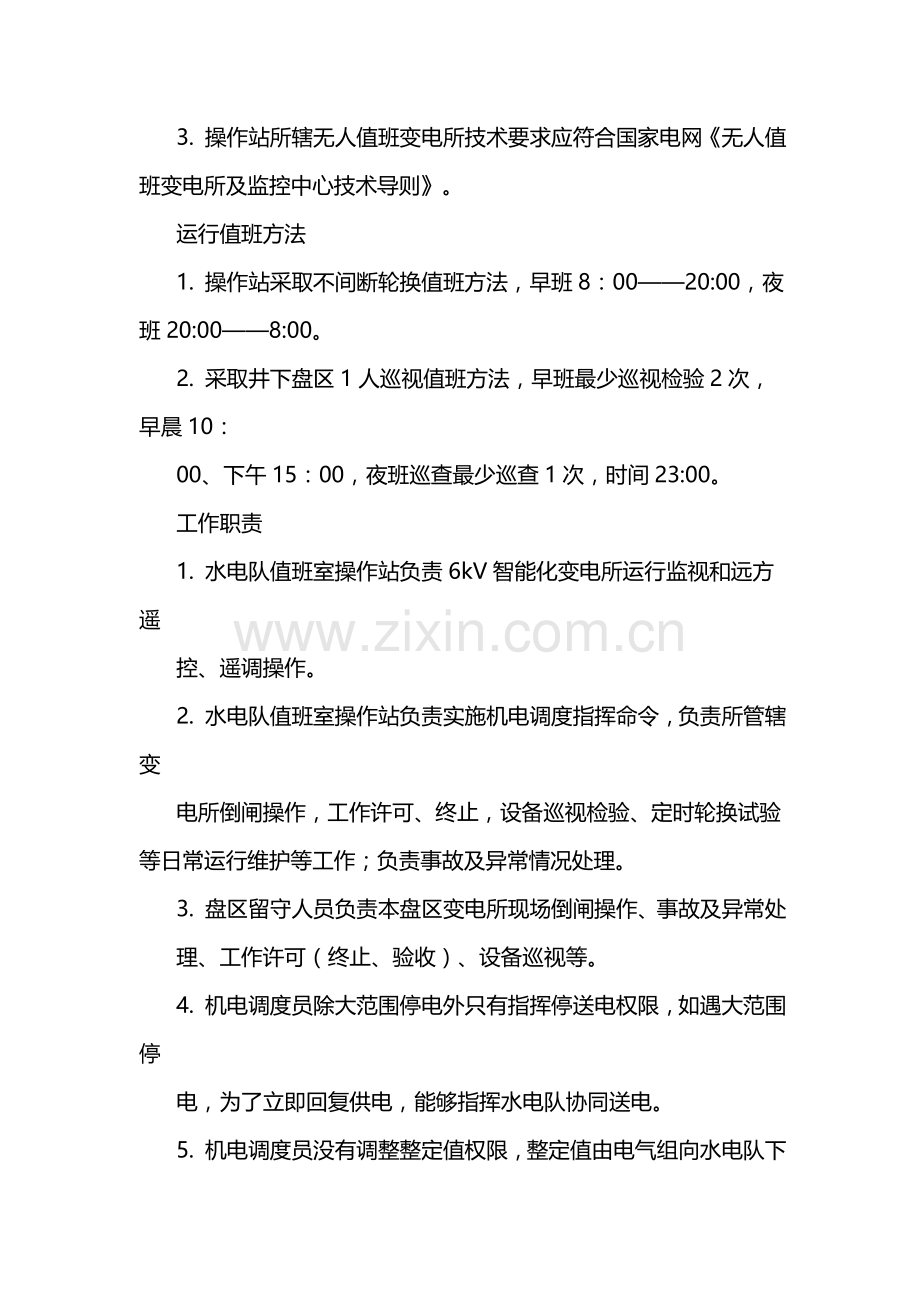

2、电队智能化变电所运行管理模式采取“监控中心+操作站”模式,即调控一体、集中监控、分散操作、变电所无人或盘区值守模式。2. 对所管辖6kV 智能化变电所,应以操作人员在1小时内能抵达最远无人值班变电所为限。3. 操作站所辖无人值班变电所技术要求应符合国家电网无人值班变电所及监控中心技术导则。运行值班方法1. 操作站采取不间断轮换值班方法,早班8:0020:00,夜班20:008:00。2. 采取井下盘区1人巡视值班方法,早班最少巡视检验2次,早晨10:00、下午15:00,夜班巡查最少巡查1次,时间23:00。工作职责1. 水电队值班室操作站负责6kV智能化变电所运行监视和远方遥控、遥调操作。2
3、. 水电队值班室操作站负责实施机电调度指挥命令,负责所管辖变电所倒闸操作,工作许可、终止,设备巡视检验、定时轮换试验等日常运行维护等工作;负责事故及异常情况处理。3. 盘区留守人员负责本盘区变电所现场倒闸操作、事故及异常处理、工作许可(终止、验收)、设备巡视等。4. 机电调度员除大范围停电外只有指挥停送电权限,如遇大范围停电,为了立即回复供电,能够指挥水电队协同送电。5. 机电调度员没有调整整定值权限,整定值由电气组向水电队下发整定值,水电队进行调整。三、运行管理1. 操作站采取二级操作方法,分为操作人和监护人,操作必需2人同时进行。2. 水电队操作站共设一组监护员公共密码和十一组操作人密码,
4、二组管理员密码。3. 水电队操作站操作密码由六个队干部、三个小班工长和两个队级助理持有,监护密码为公共持有,操作站值班人员负责智能化变电所停送电工作。4. 管理员密码由技术队长和电气管理员持有,负责整定调整、修改供电系统图等。5. 机电调度操作站共设一组监护员公共密码和六组操作人密码,用于特殊操作时使用。(如:大停电等)6. 如遇极端天气或特殊原因(如变电站单回路等)时,必需全部安排值班人员。四、交接班管理1.交接班工作必需严厉认真进行,当班人员在接班前和值班期间内严禁饮酒,并应提前到班组做好接班准备工作。交接班时交、接双方人员应全部到场参与。未办完交接手续之前,不得擅离职守。2.值班人员应根
5、据要求值班轮值表进行交接班,不得私自调班。到交接班时,如接班人员还未来接班,交班人员应坚守工作岗位,并立即汇报值班队长做好安排。部分因特殊情况而迟到接班人员,一样应推行接班手续。3.交接班前、后30分钟内,通常不进行重大操作和工作许可。在处理事故或倒闸操作时,不得进行交接班;交接班时发生事故,应停止交接班,由交班人员处理,接班人员帮助工作。4.交接班关键内容操作站交接班关键内容:a) 所辖各变电所运行方法及设备状态;b) 系统事故、异常、缺点及处理情况和意见,本班内遗留问题和下一班应注意事项;c) 倒闸操作任务实施情况,工作票许可、终止验收情况; d) 待实施工作票和操作预令票;e) 定时切换
6、试验完成情况;f) 各变电所接地线装设情况;g) 设备缺点发觉、统计、汇报和处理意见及消缺情况;紧急缺点督促相关部门反馈情况;h) 设备接线变更和继电保护方法和定值更改情况,继电保护及自动装置动作情况,操作站后台及各变电所当地后台运行情况; i) 多种统计及运行报表、信息打印情况,设备技术资料、图纸、试验汇报、保护整定单等情况;j) 上级和调度指示、通知、文件、资料;k) 安全工器具和通讯、录音设备及其它工器具完好情况; l) 各变电所钥匙、防误闭锁装置钥匙完整性和使用情况。 盘区留守人员交接班关键内容:a) 运行方法及负荷分配情况;b) 当班所进行操作情况及未完操作任务及调度操作予令; c)
7、 使用中和已收到工作票;d) 使用中接地线号数及装设地点;e) 发觉缺点和异常运行情况;f) 继电保护、自动装置动作和投退变更情况;g) 事故异常处理情况及交代相关事宜;h) 上级指令、指示内容和实施情况;i) 一二次设备检修试验情况和设备缺点及消缺情况;j) 设备巡视检验、维护工作情况;k) 环境卫生。5.对操作站所管辖盘区留守值班变电所,其交接班时间,标准上应和操作站同时,并推行交接手续。交接班结束后,接班人员应立即和操作站汇报联络。6.对当值期间值班员中途下班、中途换人情况必需做好相关交接手续,并在“运行日志”统计并署名。值长不宜中途下班或调换,特殊情况可由同级人员接替,推行相同手续。五
8、、异常及事故处理1. 当智能化变电所发生事故时,水电队监控中心应首先依据开关变位情况、电流、电压、主保护动作等信息立即向机电调度简明汇报事故情况,并同时由机电调度联络相关单位进行事故应急处理及现场设备检验。2. 单个变电所发生事故后,操作站值班责任人在接到调度命令后应派人至事故现场进行现场检验和处理时,则应通知盘区留守当值人员进行现场检验和处理。3. 多个变电所发生事故后,操作站值班责任人在接到调度命令后应派队干部和抢修人员分别亲临各事故现场进行现场检验和处理。4. 事故发生后,在经过现场检验后必需立即向机电调度汇报事故简要情况,在事故处理完成后,应做具体汇报。汇报内容包含事故发生时间、地点、
9、原因等。5. 如遇操作站无法操控时,应立即派盘区留守人员赶赴现场跟班,然后组织人员检验处理。6. 操作站如遇特殊事故时(如变电所火灾等),能够先行操作停电事宜,然后汇报机电调度,组织人员进行处理。7. 事故处理完成后,调度员还应和操作站人员查对相关信号、确定已复归并做好相关统计。8. 事故处理结束后,操作站人员必需立即搜集、整理保护动作统计和录波等资料,并填写统计。必需时向上级部门填写书面事故报告。六、日常统计管理1. 变电所、操作站应含有各类完整统计。微机管理系统内能实现自动转换统计格式可替换现场统计使用,但统计格式、内容应和纸质统计一致;必需使用手工统计多种统计簿册格式和保留年限。2. 多
10、种簿册统计必需确保清楚、正确、无遗漏。无人值守智能化变电所管理制度西铭矿机电科水电队实施日期:7月1日无人值守智能化变电所管理制度机 电 副总:机电科主任工程师:水 电 队 队 长:编制:实施日期:石 晓涛.6.22 年7月1日无人值守变电所管理制度-07-10 21:26:10 | #2楼回目录无人值守变电所管理制度无人值守变电所管理1、我队负责所属区域内东风井无人值守配电室日常卫生工作。2、东风井无人值守配电室运行设备日常维护有我队地面电工负责。3、我队应加强对无人值守变电所安全保卫工作,负责配电室内安全、消防责任,配电室门窗要关好,挡鼠板要插堵好,和设备维护管理。提升警惕,做好防火、防盗
11、、防破坏工作。4、配电室钥匙要妥善保管,进出应随手关门,巡视完成后必需上锁,非工作人员严禁入内,并做好统计。5、配电室出现故障后,检修人员在接到电话后应立即出发到现场进行处理。6、操作高压电气设备或停送电时必需按操作规程和停送程序进行。7、负责维护人员应每七天对配电室巡视一遍,发觉异常情况,应立即汇报对值班室值班人员。8、我队检修时停送电操作,由我队按停送电制度办理好工作票后,方可进行。设备包机制度1、包机人负责管辖内电气设备检验检修,如遇重大问题处理不了,应立即通知本队,同时采取方法。2、包机人坚持每七天检验,发觉问题立即处理,并做好统计,包机人应关键检验以下内容: 检验电气设备运行是否正常
12、。 检验电气设备电压、电流、温度、绝缘和多种仪表信号指示是否正常。 电气设备是否有缺点。 操作机构是否完好。3、包机人必需将所检验内容具体统计。4、凡包机人对所处理设备,必需达成完好标准要求。机电设备定时检验、检修制度1、当机电设备进行检修时,应严格实施井下电气作业安全操作规程和停电操作规程。2、高压绝缘手套,绝缘台或绝缘靴,每十二个月做一次试验。3、无压释放装置动作可靠,每十二个月校对一次。4、过流保护整定必需符合实际要求,动作电流值每十二个月校对一次。5、接地系统接地装置材质断面连接及接电阻每十二个月度检修一次。6、高压开关,每六个月最少检修一次。7、凡检修时设备必需达成完好标准,并做好统
13、计。8、依据巡视检验巡视问题,当初处理不了,能够安排计划检修。操作联络开关制度1、联络开关容量必需和一、二回路高压总开关容量相等。2、联络开关必需甩掉失压保护,其它保护整定值和高压总开关保护整定相同。3、高压联络开关在正常运行情况下,联络开关断路器处于断开位置,保持双回路分列运行。4、配电工未经许可严禁操作双回路联络开关,双回路供电正常情况下,需要合联络开关时,现场有电工、配电工先检验高压一、二回路电流之和不超出额定电流50%,必需向机电矿长请示,经同意后,有主管供电科长下令或供电队队长下令,电工在现场监护,由值班配电工合联络操作。5、检修需合联络开关要制订检修安全方法,经审批后要提前一天报矿
14、调、电调。6、若确定为本所线路电源故障,本变电所配电工应立即将本变电所故障开关断开并拉出隔离小车,然后依次将该故障线路上负荷开关断开,经机电科主管供电科长向张庄110KV降压站汇报,经同意后,方可操作联络开关。7、严禁在故障点未切除情况下合联络开关。电气试验制度1、凡变电所电气设备安装前,必需经过试验达成合格后方可安装。2、变电所关键电气设备按“煤矿电气设备试验规程”,每十二个月进行试验一次,并把试验结果具体统计存档。3、对变电所过流和无压保护,每十二个月进行一次校对,因为现在条件有限,高压开关过流保护只校对二次侧,低压开关过流保护十二个月试验一次。4、对变电所内防护用具,包含高压靴,绝缘手套
15、等每十二个月按计划试验,并编号统计。5、对6KV供电线路每根电缆系统测试一次,并把摇测数值,电缆绝缘吸入比记入档案。停送电制度和操作规程1、停送电操作,由专职电工凭检修工作票和施工方法,经调度室(电调)同意后,方可操作,非专职电工不得私自操作电气设备,操作前必需填写操作票,确定无问题后方可操作。2、操作高压电气设备,必需戴绝缘手套,穿绝缘胶鞋,或站在绝缘台上进行操作。3、停电时先停负荷开关(真空开关),后停隔离开关,送电时相反。4、停电检修电气设备时,线路要验电(验电前试用电笔要在带电体校验),放电(先对地放电,再对相间放电),挂短路接地线(先挂地线端再挂导体端),拆除时次序相反。停电电气设备
16、必需闭锁,并挂上“有些人工作,严禁送电”警示牌,并发出停电作业牌和设备所挂停电牌对号。5、双回路或环形供电网络,和检修电气设备(线路)相联络地方全部要可靠停电。6、送电时,收回停电作业牌,拆除短路接地线,摇测绝缘确定无误方可送电。7、因接地跳闸,要先分析原因,并立即处理,试送三次仍送不上,应汇报队值班室,并派相关人员立即处理故障,严禁甩掉保护强行送电。8、严禁用电话联络停送电,必需用电话联络时要指派专员,通话时双方要有监听人并复诵两遍停送电指令,确定无误后方可操作。9、停送电统计要认真、具体、规范填写。干部上岗管理制度1、队领导干部必需按期进行上岗查岗,上岗人员要深入各变电所现场检验问题,处理
17、问题。2、查岗内容:设备状态,文明生产及各项规章制度实施情况,查出问题应快速组织处理,临时处理不了,要列入处理计划。3、上岗人员对查出问题,要立即处理,并认真填写干部上岗统计。4、上岗人员对变电所内多种统计要认真检验,对不认真填写统计要进行批评教育。5、干部以身作则,严格实施各项规章制度,做安全生产带头人。无人值班变电所管理制度-07-10 21:26:06 | #3楼回目录无人值班变电所管理制度实施变电所无人值班是电力企业提升劳动生产率,促进电网安全运行和生产管理现代化有效方法。为深入加强变电所无人值班管理,明确各单位、各部门在无人值班工作中职责,完善无人值班管理制度,特对以下制度进行了修订
18、,请各单位认真学习并实施。附件1:无人值班变电所管理制度附件2:无人值班变电所调度管理制度附件3:变电运行操作站管理制度附件:无人值班变电所管理制度一.总 则1.实施变电所无人值班是电力企业提升劳动生产率,促进电网安全运行和生产管理现代化有效方法。为了加强变电所无人值班管理,明确各单位、各部门在无人值班工作中职责,特制订本制度。2.变电所无人值班管理标准为:“以经济效益为中心,以安全生产为基矗”在具体实施过程中,必需做到“主动、稳妥、安全、效益”。3.本制度依据国调中心(1996)9号文件规范变电站无人值班若干意见、浙电供用19960468号文件,浙电供用19980499号文件,浙电地1996
19、0517号文件及杭电生1999生0244#、杭电生生005#文件,并结合本局实际情况而编制。4.本制度适适用于*市供电局所属各无人值班变电所运行和管理。5.本制度解释权为局生技科。6.本制度如和原有规章制度不符,按本制度实施。实施时如碰到问题,应立即和生技科联络。二.变电所无人值班管理模式1.明确生技科为无人值班专业工作归口管理部门。2.局办公室、劳感人事科、生产技术科、安全监察科、调度所等相关部门对变电运行操作站安全生产、设备管理、运行操作及维护、培训等工作实施专业管理。3.局调度所当值调度负责*电网安全、经济、合理运行。监控人员负责监视系统运行情况,并依据情况立即调整变电所电压和无功,以确
20、保系统电能质量。若电厂无功需进行调整,监控人员应立即汇报调度,由当值调度指令电厂进行调整。4.变电运行管理所设置*、昌化操作站属班组建制,负责对所辖无人值班变电所设备运行安全情况进行巡视,现场操作和运行维护管理,业务上实施当值调度员命令。5.调度部门、运行主管单位、操作站应建立适应变电所无人值班规程制度和管理台帐。三.变电所无人值班基础条件1.必需含有运行稳定可靠且经过实用化验收调度自动化系统,并含有可靠遥测、遥信、遥控、遥调和数据自动打印功效。2.变电所一、二次设备和所用变、直流设备应选符合国家标准、部标要求,质量可靠,技术优异,检修和校验周期较长设备。主变要选择有载调压变压器,变电所内应含
21、有自动控制直流设备,中央信号、继电保护信号应含有远方复归功效。3.防误操作装置必需完善、可靠。4.通道可靠且必需一主一备,或采取光纤环网可靠通道。5.变电所内通讯、远动设备必需配置主、备电源。宜采取交流供电,变电所直流电源为备用。6.操作站地点设置以操作人员一小时内能抵达最远无人值班变电所为标准。操作站应配置必需交通工具和通信设备。7.操作站应配置变电所运行监视系统,并帮助监视所辖变电所运行情况,变电所应配置有当地功效监视系统。8.无人值班变电所控制室、开关室内等应装设消防灭火设施和消防自动报警系统,确保无人值班变电所安全运行。9.变电所内需设安全保卫值守,并建立对应出入管理制度。10.若无人
22、值班变电所装设了图像监控系统,变电所设备现场运行环境由操作站负责巡视。四.各部门职责1.局办公室职责(1)是操作站班组建设职能部门。负责操作站和无人值班变电所创一流,管理达标、班组定级及全方面质量管理组织协调、检验督促、资料搜集等工作;(2)负责无人值班变电所设备等资料档案工作。2.行政科职责(1)负责无人值班变电所生产、生活用水、电设施维修工作。3.劳感人事科职责(1)是操作站职员教育、劳动协议、劳感人事管理职能部门;(2)掌握操作站人员配置情况,根据定员标准测算提出人员配置方案,提出人员合理使用意见。(3)负责操作站考工和技术职称评定和培训、教育工作;4.安全监察科职责(1)是操作站安全生
23、产、车辆安全、消防、保卫管理职能科室;5.生技部门职责(1)生技部门是主管变电所无人值班工作专业职能部门,在分管局长领导下,具体负责局属变电所无人值班管理工作。(2)负责变电所无人值班工作中各部门协调工作。(3)组织制订变电所无人值班多种规章制度。(4)组织变电所无人值班工作落实、考评和检验验收工作。(5)负责制订和修改无人值班变电所一次设备及直流系统技术规范选型和老变电所一次设备及直流系统改造设计。6.调度所职责(1)负责制订和修改局属无人值班变电所二次设备、自动化和通道技术标准。(2)负责局属无人值班变电所内二次设备、自动化系统专业管理工作。(3)确保调度自动化主站及通信、通道可靠、正常运
24、行。(4)监视电网运行情况,进行多种有效控制手段(指令电厂调整有、无功,拉、合变电所电容器、调整变电所主变分接头等方法)以确保电压、功率原因、频率在合格有效范围,以确保电网电能质量。(5)负责遥控拉、合开关单一操作。(6)当无人值班变电所10kV系统发生单相接地故障时,监控人员应立即向当值调度员汇报接地情况,并由当值调度指令,监控人员进行遥控试拉开关来判定接地线路;当发生35kV单相接地故障时,可对空载或不关键线路进行试拉开关,监控人员和当值调度职责划分同上,若接地情况仍然存在,调度应再通知操作站或其它人员到变电所等现场进行接地查找。待确定接地点后,依据相关要求指令相关单位进行处理。(7)当所
25、辖无人值班变电所发生事故或异常情况时,当值监控人员应立即汇报当值调度,当值调度应依据调度规程和相关事故处理要求,立即汇报相关领导或通知操作站去现场检验处理,并负责异常及事故处理调度指挥职责。当值监控人员应在值班统计内具体统计好事故或异常情况,当值调度人员应在值班统计内具体统计好事故或异常情况处理过程。(8)当调度所监控人员初步判定“四遥”和变电所现场不相符后,首先应通知调度通讯运动班进行查对,若确定故障原因在主站,则由监控人员填报缺点单,并汇报当值调度和专业管理人员后,自动化维护人员进行消缺;若确定故障原因不在主站,则由监控人员汇报当值调度,由调度通知操作站人员后,操作站人员进行变电所现场查对
26、,确定为现场设备缺点后,操作站人员应汇报调度,并完成缺点单填报工作。(9)调度所负责无人值班变电所电容器投切、负荷、关口电量报表统计上报工作。(10)调度所监控站负责无人值班变电所开关故障跳闸次数统计上报工作,同时调度在变电所开关跳闸后,应立即将情况通知操作站人员。(11)负责修订调度规程以适应变电所无人值班需要。7.变电运行管理所职责(1)负责制订和修改操作站管理制度。(2)负责制订和修订无人值班变电所现场运行规程和经典操作票,35 kV变电所运规及典票由运管所审核;110kV变电所运规及典票由各上级主管部门审核。(3)负责制订留守人员职责。(4)负责检验无人值班变电所防火、防盗装置,一、二
27、次、远动及通讯装置,管理无人值班变电所值守保卫工作。(5)做好变电所日巡、夜巡和特巡工作。(6)负责操作站日常管理工作和技术管理工作。(7)负责操作人员培训工作及操作站通讯、交通工具管理。(8)掌握设备运行情况,参与新设备验收,立即办理新设备投运申请工作。(9)负责所辖无人值班变电所现场设备缺点管理和统计上报工作;立即做好设备定级汇总上报工作;做好主变有载开关动作次数统计上报工作。(10)搜集、汇总、上报多种月报表和日常报表。(11)结合实际进行每个月一次运行分析工作。8.变电检修管理所职责(1)负责处理和“无人值班变电所二次、三次设备缺点,确保“四遥”正确性,并完成缺点消缺闭环工作。(2)无
28、人值班变电所安装、调试和日常检修维护工作。(3)搜集、汇总、上报多种月报表和日常报表。五工作票推行要求1.月度停役检修计划和周停役检修计划应送一份给操作站,方便于操作站安排工作。2.操作站所辖无人值班变电所宜采取集中检修方法,通常不宜安排2个以上同一个操作站管辖无人值班变电所同时进行操作。3.无人值班变电所检修工作工作票应遵照局工作票制度推行。4.检修单位第一个工作票应在前一天送到操作站,经审核无误后,登记受理。操作站应做好许可准备工作,如发觉工作票票面签发不会格,应立即和工作票签发人联络,由签发人重新签发。工作票在工作当日由工作许可人带往现场办理工作许可手续,工作结束后检修和运行人员应共同在
29、现场办理验收和工作终止手续,向调度汇报,然后离开现常5.第二种工作票可在工作当日提前通知操作站。操作站接到通知后,指派人员前往办理工作许可手续。工作许可人先于工作班抵达现场,工作结束后,由操作站人员办理验收和工作终结手续,向调度汇报,然后离开现常6.工作票终止后,由工作许可人将工作票带回操作站审阅、保留。7.检修责任人严禁用电话或口头命令方法要求操作站许可工作人员进行工作。操作站不许用电话方法许可工作,必需现场许可工作。8.对当日收工、次日继续工作,在变电所系统接线、运行方法、安全方法等均不变情况下,工作责任人在当日收工后和次日开工前向工作许可人(当班责任人)进行汇报、联络,许可工作许可人(当
30、班责任人)向工作责任人进行电话许可;许可工作责任人向工作许可人(当班责任人)进行电话汇报当日工作间断。工作票仍由工作责任人保留。电话许可、联络、汇报,双方均须作好统计并录音。9.其它工作许可和工作间断、转移和终止按“电业安全工作规程”安全组织方法实施。五.倒闸操作等要求1.属于*调遥控操作设备,在运行改热备用或热备用改运行时,由*调委托临调发令,由当值监控人员进行操作,操作人员现场操作时直接和*调联络。2.操作站当班人员接到调度预令后,应按调度要求立即派员前往。抵达现场后,对变电所系统接线、运行方法和设备运行情况查对无误后,应立即和当班调度员取得联络,当班调度员方可下达正式倒闸操作命令。3.开
31、关和备用电源自投装置等既可远方遥控操作也可就地操作设备操作标准要求;就地操作,就地复役;远方操作,远方复役。4.需要操作站到现场全部操作任务,均由当值调度员下达操作命令,操作站人员就地进行操作(包含保护及备用电源投入或停用等操作)。复役时亦然。5.操作人员实施操作任务,抵达变电所准备开始操作前和完成操作离开变电所时,必需汇报当班调度。6.操作站人员实施调度命令出发途中发生意外,有延误实施任务可能时,应立即汇报调度和本班留守人员或班长,设法继续实施调度命令。7.操作站在巡视所辖变电所中,发觉*调设备发生异常运行时,操作站当值应立即和*调和上级相关部门汇报。8.运管所操作站和调度所监控中心必需有完
32、善交接班制度。9.凡调度、检修等各相关部门,在无人值班变电所工作,应和操作站进行联络并办理工作手续。10.假如发生远动、自动化装置瘫痪,造成变电所无法实施无人值班情况下,运管所操作站应恢复有些人值班,同时各部门立即采取紧急方法。附录一、无人值班变电所应含有图表、图板、图纸:1.一次主接线模拟图;2.继电保护、自动装置配置图;3.设备定级图表;4.开关跳闸次数及设备限额表;5.电气一、二次图纸各一套;6.防雷接地图纸;7.直流系统图纸;8.所用电系统图;9.远动、通讯图纸。11.有权公布调度操作命令、有权签发工作票,有权担任工作票责任人及许可人人员名单二、操作站应含有规程、资料、统计、图表、报表
33、:1.规程和条例1).电业安全工作规程(发电厂和变电所电气部分)(部颁);2).所辖无人值班变电所现场运行规程;3).所辖无人值班变电所管理制度;4).各级电网调度规程;5).电气设备预防性试验规程(部颁);6).电业生产事故调查规程(部颁);7).华东电网供电设备评级标准;8).电气事故处理规程(部颁);9).电气设备绝缘定级措施;10).电气变压器运行规程(部颁-通用);11).高压断路器运行规程(部颁);12).蓄电池运行规程;13).继电保护及安全自动装置运行管理规程(部颁);14).继电保护及电网安全自动装置现场工作保安要求(部颁);15).电业生产人员培训制度(部颁);16).电力
34、电缆运行规程(规程);17).电气操作票和工作票合格率统计方法;18).相关“电气设备检修工艺”规程;19).省颁“班组安全工作条例”。2.操作站应含有制度:1).岗位责任制(值班制度);2).交接班制度;3).巡回检验制度;4).定时试验切换制度;5).缺点管理制度;6).设备验收制度;7).运行分析制度;8).现场培训制度;9).防误闭锁装置运行维护管理制度;10).消防保卫制度;11).两票管理制度;3.资料、运行文件:1)各无人值班变电所经典操作票;2)操作站安全日;3)开关跳闸次数及设备限额文件;4)雷季变电所运行方法要求文件;5)年安全反措工作计划文件;6)年度大修工作文件;7)各
35、变电所电气一、二次图纸各一套;8)各变电所继电保护整定单;9)所辖无人值班变电所设备台帐;10)设备绝缘和定级资料;11)有权公布调度操作命令、有权签发工作票、有权担任工作票责任人及许可人有权接收调度命令人员名单;12)操作站每个月运行工作计划和实施表。4.统计:1)值班日志;2)巡视检验卡;3)反事故演练统计簿;4)设备缺点统计簿;5)开关跳闸统计卡;6)变电所检修工作统计;7)安全活动统计本;8).安全管理统计本;9)运行分析统计簿;10)避雷器动作统计簿;11)蓄电池测量统计簿;12)班组会议统计;13)班组经济责任统计;14)科技活动统计;15)技术培训统计;16)班长工作日志三、调度
36、班应含有规程、资料、统计:1)各无人值班变电所运行规程;2)各无人值班变电所典票;3)监控值班统计;4)缺点统计;5)开关故障跳闸统计;6)调度值班统计;7)班长工作日志8)运行分析9)科技活动统计;10)技术培训统计;11)班组会议统计;12)班组经济责任统计;13)安全活动统计本;14)安全管理统计本;四、其它所辖各无人值班变电所相关统计簿册依据需要有合订或分开加以管理、统计,操作站制度中应明确措施,加以规范。附件:无人值班变电所调度管理制度一、总则1、为适应变电所无人值班和实施远方监控需要,确保无人值班变电所安全、经济运行,提升现代化管理水平,特制订本制度。2、制度依据相关部颁标准,盛市
37、局相关规程及文件,并结合*供电局电网调度实际情况制订。3、本制度适适用于调度对无人值班变电所运行、操作、检修和事故处理。4、本制度和上级颁布相关无人值班方面规程制度相抵触时,按上级规程制度实施。实施本制度过程中碰到问题,立即向调度所提出。5、制度解释权属*市供电局调度所。二、调度值班人员职责正值调度员职责:1、在系统发生异常或事故时,立即组织相关人员进行处理为事故处理直接责任者。2、依据系统运行需要,采取有效方法,确保系统安全,优质,经济运行。3、负责完成当值停复役操作、工作许可和终止和事故处理等日常调度业务工作。4、为下值工作做好准备,对已拟操作命令票进行审核,确保其正确性,并立即公布操作预
38、令。5、对设备遥控操作进行认真监护,确保操作正确性。6、做好调度运行统计,确保相关统计完整性。7、开展岗位培训,定时进行技术问答、事故预想、反事故演练,定时熟悉现场设备。8、立即更正CRT画面,确保其设备状态和实际相符。9、公布操作命令应使用操作术语,操作命令和关键通话均应录音。10、总结和了解系统运行情况,做好交接班统计,做好交接班各项工作。监控人员职责:1、负责调整系统负荷、无功、电压,监视VQC运行情况,立即投切电容器和调整主变档位。确保10kVA类母线电压、系统功率因数、电力市场负荷曲线等运行指标符合要求。2、对无人值班变电所进行远方监视,每隔一小时巡视一次各无人值班变电所一次主接线图
39、、变位库、运行工况、光字牌、运行监视图及功率平衡表等,高峰高温及气候恶劣时,应增加巡视次数。发觉异常情况,立即汇报当值调度员。3、系统发生各类信号、信息,应依据性质、现象等立即作出处理。4、做好监控值班统计、统计开关跳闸次数并上报、立即填写缺点单等,确保相关统计完整性,在交接班时应对系统异常情况交待清楚。5、在当值调度员监护下,对设备实施正确遥控操作。6、检验调度自动化系统动作正确性,督促相关人员确保调度自动化系统正常运行。副值调度员职责:1、完成监控人员各项责职。2、拟订调度员操作命令票,并对操作命令票进行审核,确保其正确性。3、帮助正值进行正常操作和事故处理。和正值亲密配合,共同确保系统安
40、全、经济、优质运行。三、无人值班变电所运行管理1、无人值班变电所电容器、主变调档遥控、遥调操作由监控人员负责实施,其它全部设备遥控操作必需在当值调度员监护由监控人员操作实施。2、交接班时应对无人值班变电所运行情况逐一进行交接,需尤其提醒异常运行情况,同时还须对监控装置信号、数据、状态进行检验、查对。监控装置信号、数据、状态应作为交接班一项关键内容。3、无人值班变电所计划检修工作,检修单位必需按要求提前向调度所填报设备停役申请书。检修计划因故变更时,因立即通知运方。调度运方在安排变电设备及线路停役时,应尽可能避免同一操作班所属两个及以上变电所同时进行。4、无人值班变电所工作票由当值调度员许可给操
41、作班人员。工作结束后,由操作班人员办理验收和终止手续后,再向当值调度员汇报。5、当无人值班变电所自动化装置因故退出运行,应立即派人到现场值班。四、无人值班变电所操作管理由当值调度员进行遥控、遥调操作项目为:1)变电所开关由运行改热备用及热备用改运行操作。2)主变有载调压开关档位调整操作;且连续遥调必需间隔35分钟;3)10KV线路开关跳闸重合成功信号由当值调度员遥控操作复归操作。4)有遥控操作功效且许可进行远方操作备用电源自投装置、VQC投、停及自动方法切换操作;5)运行规程要求许可调度员远方操作其它操作;1、无人值班变电所内任何一只开关在遥控操作前后,调度员全部必需进行“四查对”,既查对变电
42、所名称、查对设备名称、查对设备编号、查对设备状态;而且同一开关连续操作两次及以上,则间隔时间不少于3分钟。2、当值调度员在操作前后均应查对调度盘及CRT接线图,操作完成应立即更正调度盘和CRT画面,应一直保持调度盘和CRT画面标志和现场实际相符。3、调度员进行遥控操作时(除电容器外),必需由正值调度员唱票和监护,副值调度员复诵无误后操作键盘实施,操作完成后,应查对设备变位信息,并做好对应统计。4、属于*调遥控操作县局设备,在运行改热备用或热备用改运行时,由*调委托县调代操作。操作班人员现场操作直接和*调联络。5、备用电源自投装置操作,应就地停役,就地复役;远方停役,远方复役;6、计划检修工作,
43、当值调度员应将倒闸操作预令提前一天下达给操作班当值。非计划检修工作,当值也应立即下达操作预令。待操作班人员抵达操作现场后,当值调度员方可下达正式操作命令。7、操作班当值人员接到调度预令后,应按当值调度员要求做好第二天操作准备。如是临时操作,当值调度员应填写临时操作单(除单一辐射线路操作外),操作班应按当值调度员要求立即派员到现场接收操作命令。8、需操作班人员到现场全部操作任务,均由当值调度员下达操作命令,操作班人员就地进行操作(包含保护、备用电源、VQC投入或停用等操作)。复役时亦然。9、操作人员在实施调度命令途中发生意外,有延误实施命令时,应立即和当值调度员或操作班留守人员取得联络,并立即向
44、相关部门和领导汇报,设法使调度命令继续实施。10、操作班人员实施操作任务抵达操作现场后,应立即和当值调度员联络;操作任务完成后,必需经当值调度员同意后,方可离开。11、利用中设备进行现场调试,需经当值调度同意。当值调度(监控人员)需对设备远方操作时,应和现场人员取得联络。12、新设备投运或相关远方操作设备变更后,当值调度只有在接到自动化人员书面移交后,方可对设备进行遥控、遥调操作。五、无人值班变电所事故处理和缺点管理1、无人值班变电所发出事故信号、预告信号,监控人员应检验对应变电所主接线图、光字牌、变位库等相关信息,并将异常情况汇报当值调度,当值调度应依据现象、性质分析原因,立即作出对应处理决
45、定。2、当值调度(监控人员)对无人值班变电所进行遥控、遥调操作时,发觉遥信、遥测及统计不正确或有疑问时,应通知自动化专业人员,若确定非自动化问题,则应立即通知操作班人员到现场检验设备情况。当值调度员必需待操作班人员汇报检验情况,设备正常后,再进行遥控、遥调操作。3、当无人值班变电所发生10KV单相接地故障时,当值调度员发令给监控人员,并由监控人员在调度监护下经过遥控试拉开关来判定接地线路;当发生35KV单相接地故障时,可对空载或不关键线路进行试拉开关,若接地情况仍存在,再通知操作班人员到现场进行接地查找。待确定接地点后,应依据相关要求,指令相关单位处理,并尽可能使设备继续运行2小时。4、当无人
46、值班变电所10KV线路开关事故跳闸,重合成功,恢复正常供电情况下,可由远方操作复归信号。其它全部信号均必需通知操作站人员到现场检验设备情况,由操作站人员现场复归信号。5、遥控、遥调功效出现故障或远动退出时,若不能短时恢复,当值调度员应立即通知远动专业人员,并派操作班人员改为就地操作,由操作班人员检验设备情况。若远动退出,则必需派操作班人员到现场值班,并立即向相关领导汇报。6、监控人员发觉系统运行存在缺点,初步判定系统运行故障应汇报当值调度并通知操作站人员到现场检验设备。系现场设备故障,则由操作站人员汇报当值调度并填写缺点单。当值调度应立即通知检修人员进行处理。若系自动化故障,则通知自动化人员处
47、理并由调度监控人员填写缺点单。7、对设备关键或紧急缺点,应立即汇报生产局长、主任工程师和相关部门,并立即消除缺点,设备若因系统运行需要,不能立即停役处理而带缺点继续运行,应按规程及运行规章制度要求,得到当值调度员许可并经生产局长或主任工程师同意,方可继续运行。8、无人值班变电所缺点管理、事故处理应遵照局颁相关规章制度及调度规程相关要求进行。附件:变电运行操作站管理制度(修订稿)1.总则:1.1 为确保无人值班变电所安全、经济运行,实现操作站标准化管理,特制订本规范。1.2 制订本规范依据:(1) 部颁电业安全工作规程(发电厂及变电所部分)。(2) 国调中心相关变电所无人值班相关文件。(3) 省局规范变电站无人值
