给排水监理工作细则.doc

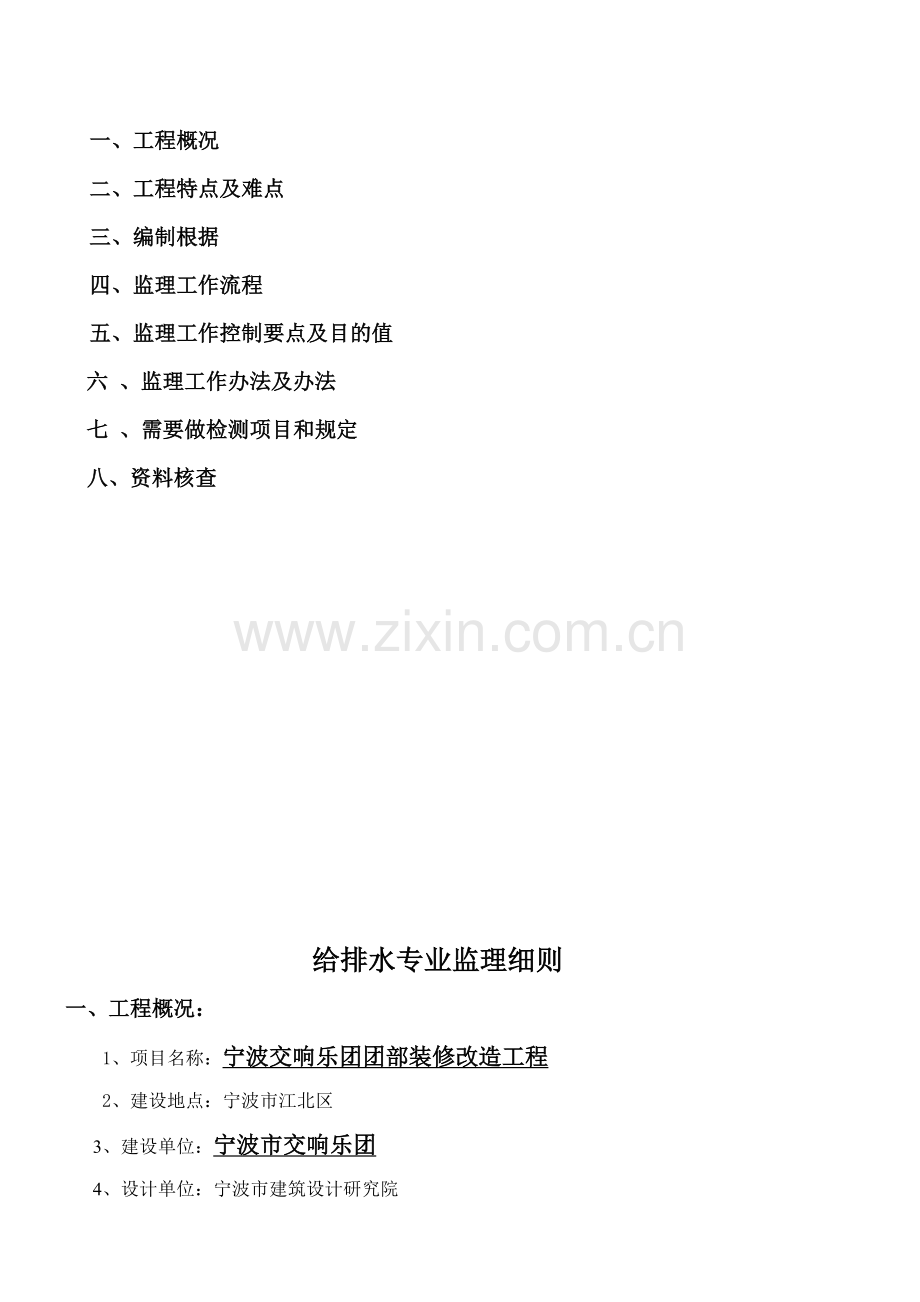

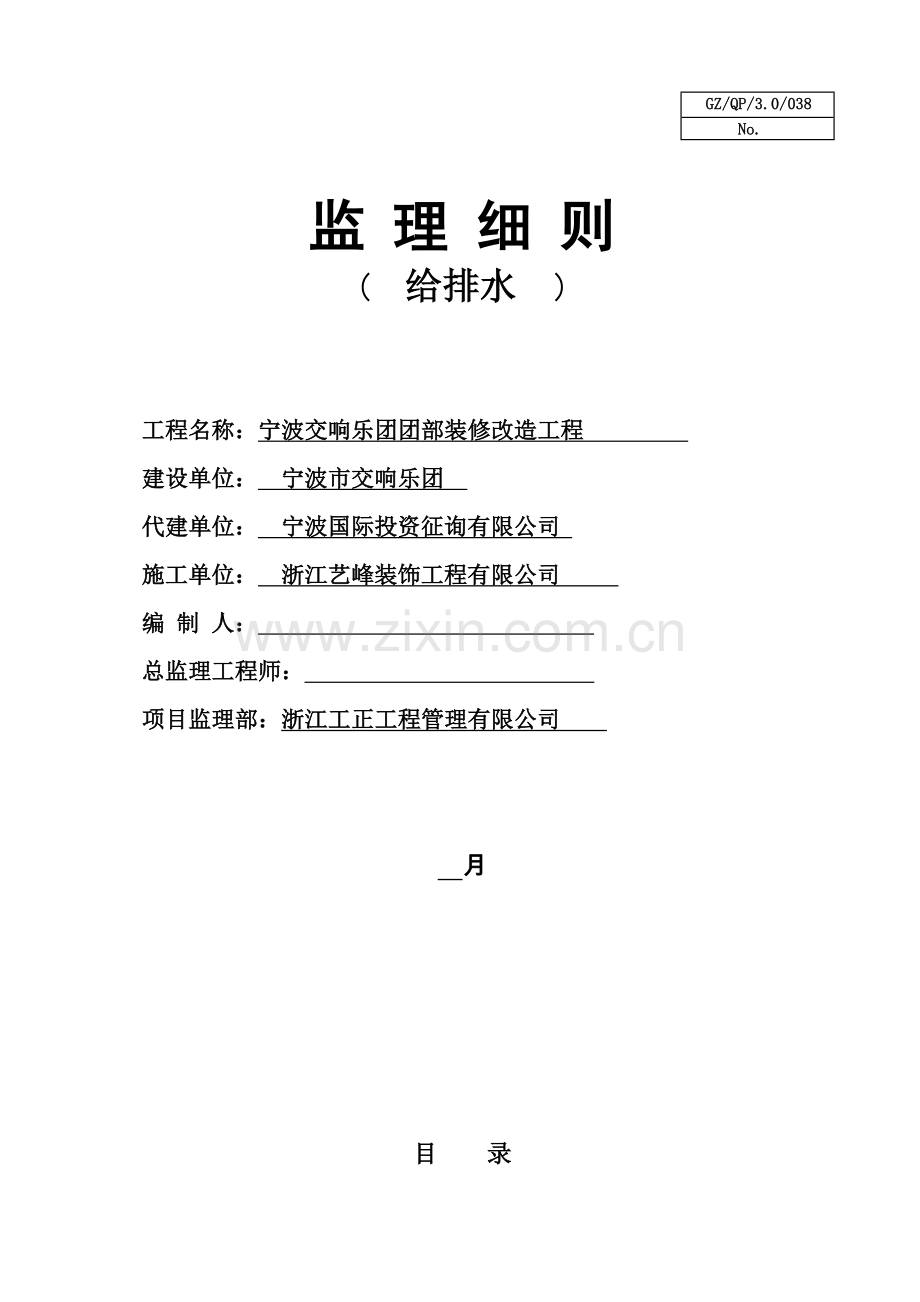

GZ/QP/3.0/038No. 监 理 细 则( 给排水 )工程名称：宁波交响乐团团部装修改造工程 建设单位： 宁波市交响乐团 代建单位： 宁波国际投资征询有限公司 施工单位： 浙江艺峰装饰工程有限公司 编 制 人： 总监理工程师： 项目监理部：浙江工正工程管理有限公司 月 目 录一、工程概况二、工程特点及难点三、编制根据四、监理工作流程五、监理工作控制要点及目的值六 、监理工作办法及办法七 、需要做检测项目和规定八、资料核查 给排水专业监理细则一、工程概况：1、项目名称：宁波交响乐团团部装修改造工程2、建设地点：宁波市江北区3、建设单位：宁波市交响乐团4、设计单位：宁波市建筑设计研究院5、监理单位：浙江工正工程管理有限公司6、施工单位：浙江艺峰装饰工程有限公司 本工程装修改造面积：6400m。本工程重要涉及给水系统，生活热水、生活污废水、雨水系统,消防给水系统及自动喷水灭火系统。 1、给水系统：市政给水管网供水压力为0.20Mpa，因而给水系统分2个分区;（1)叠拼一至二层市政直供；（2)四层至六层，叠拼三至五层为高区，由地下室加压供水设备供水。2、排水系统:（1）室内生活排水、屋面雨水等分别独立形成系统,雨水斗为87型和侧入式。（2）洗衣机放置于阳台，设洗衣机地漏和废水管排至于室外污水管。(3)地下室污废水由潜水泵提高至室外管网。3、消防给水系统及自动喷水灭火系统:（1）本工程为I类地下室车库。按I类地下汽车库进行消防给水设计。室内消火栓用水量为10L/S，室外消防水量为25L/S。（2）本工程地下汽车库设自动喷水-泡沫联用灭火系统，按中危险级II 级设计，灭火用水量30L/S。泡沫采用6%水成膜泡沫液（AFFF）,泡沫混合供应强度8/（min.m），供应时间为10min。4、生活热水系统：太阳能集热系统多层住宅采用集中集热、分户储热、加热半集中式太阳能热水系统，联排、叠拼采用分户集热、分户储热、加热分户式系统。太阳能热水系统制备60热水，多层分户水箱容积为100L/户，别墅水箱容积为200L/户，多层住宅40L/人d，联排、叠拼70L/人d。5、生活污废水系统：本工程采用污、废水合流制，生活污废水经化粪池解决后，汇总排入市政污水排水管网。6、雨水系统：屋面雨水采用重力流排水系统，设计重现期为，室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。二、工程特点及难点：1、 采用了新材料、新工艺2、 面积大、工期短、单体多、楼层高3、 质量原则高，在屋面雨水排水管施工工程中要特别注意防渗漏。三、编制根据：1、 本工程施工图纸及会审纪要等文献。2、 国家现行有效规范（1）建筑给水排水及采暖工程施工质量验收规范GB50242-（2）建筑排水硬聚氯乙烯管道工程施工及验收规范GJJ/T29-（3）自动喷水灭火系统施工及验收规范GB50261-（4）通风与空调工程施工及验收规范GB50243-（5）现场设备、工业管道焊接工程施工及验收规范GB50236-98（6）压缩机、风机、泵安装工程施工及验收规范GB50275-（7）工业金属管道工程施工及验收规范GB50235-（8）国家颁发其他关于规范及原则图集3、 施工单位上报施工组织设计文献4、 本工程监理规划四、监理工作流程：1、材料管道附件设备进场监理工作流程：2、隐蔽工程验收工作流程：3、水压实验管道冲洗实验验收程序：4、设备单机实验系统联合调实验收程序同35、检查批质量验收程序：6、分项工程验收程序：五、监理工作控制要点及目的值：1、 预埋阶段控制要点及目的值：（1） 穿越屋面地下室，卫生间楼板，外围护墙水池壁屋面等套管必要预埋刚性防水防水套管且不得漏掉；排水管出口套管标高不得有错；钢性防水套管做法须符合国标图集（02S404）规定。（2） 成排浴具排水预埋套管，除满足产品型号尺寸外还须均匀分布，以利于地砖铺设美观。（3） 穿楼板套管在卫生间内必要高出地面5cm，别的须高出装饰层1-2cm。（4） 穿人防剪力墙套管做法不得按常规解决，必要严格执行人防规范，预埋防护密闭套管（GB07FS02/14-19防护密闭套管安装图）2、制作阶段控制要点及目的值：（1） 套管制作：钢性防水套管必要采用双面焊，套管材料应为无缝钢管而非焊接管防水翼环厚度不得不大于1.0cm。（2） 支架制作：综合支架必要预埋铁件；支架型钢大小按各管线桥架规范规定大小下限合计值为准。支吊架间距应取综合支架上各管线桥架规范内最小值。（3） 管道制作：凡二次安装预制作工序中无缝管开孔，禁止随意挖眼，必要严格按等分比法开孔或用专用机械开孔设备开孔。在弯头10cm内不得有支管开出。不得在弯头处焊接法兰。无缝管主管上开出丝接三通短管在热镀前要以套管保护丝扣。第一次安装好后须对各管段按序标号，以免二次安装时弄混。制作直管段长度不得超过10m，以免镀锌时变形。3、施工阶段控制要点及目的值：（1） 所有工程用到主材、设备、附件等均应达到合格原则。（2） 管道施工质量控制要点及目的值l 管道系统安装先要按图纸测绘放线，依照建筑物构造保证安装位置和标高对的。l 明装管道敷设应做到横平、竖直符合规范及原则规定，成排安装时，直线某些互相平行，曲线某些要曲率一致，间距相等。管道与支吊架要接触紧密，其位置间距要符合规范规定。安装要牢固、可靠。埋地排水管道要敷设支墩要按设计或规范规定设立，标高和坡向要符合规定。l 给水横管宜有0.002-0.005坡度,坡向泄水装置。给水立管装有3个或3个以上配水点支管始端，均应安装可拆装连接件。l 立管在竖井内须设立型钢支架固定，且要牢固可靠，防止立管下坠，明装立管，在穿越楼层和墙壁时要设套管，预留套管位置、尺寸要精确，间隙符合规定规定。安装时须用吊线垂校直后，方可用墙锚固定。l 排水管道要控制管道坡度，符合设计或规范规定。雨水斗与屋面相接处严密不漏水，排水管道穿过雨水井或污水检查井壁处应紧密不漏水。l 各有压管道系统应依照图纸规定或规范规定，做好水压实验，严密性实验，排水管道应进行灌水和通水（或通球）实验。l 明装管道连接处应设立在楼板和墙壁外面。l 暗敷和隐蔽管道在隐蔽前要组装固定、标高符合设计规定，给水管道已进行试压，排水管道已进行灌水、通水实验合格后，才干隐蔽。l 给水管道不适当穿过伸缩缝、沉降缝，如必要穿过，应采用相应技术办法。l 安装排水塑料管道必要按设计和规范规定位置和数量装设伸缩器、阻火圈、防火套管。l 排水管道横管与横管、横管与立管连接应采用两个45度三通或45度四通管件，立管与排出管端部连接宜采用两个45度弯头或弯曲半径不不大于4倍管径90度弯头。l 雨水管道不得与生活污水管相连接。（3） 卫生洁具安装控制要点及目的值：l 卫生洁具安装应保持平直牢固，宜采用预埋螺栓或膨胀螺栓固定。支、托架安装须平整，与器具接触紧密。l 卫生器具安装高度，连接卫生器具排水管口径及卫生器具配件安装如设计无特殊规定，施工应按施工验收规范中规定及国标图集（99-S302）进行。l 卫生器具磁体在安装先后都应对磁体表面作保护办法，交工时才干去掉，擦净器具表面。l 凡镀铬笼头及各种配件，不准使用管子钳直接拧紧，以免损坏镀铬表面。l 卫生器具与管道连接时，应在管道试压、试漏合格和土建粉刷完毕后进行，安装完毕要进行通水实验，各连接接头无漏水为合格。l 卫生间和厕所，在管道和卫生器具装完毕后，要配合土建做养水实验（24小时），以全面检查与否有渗漏现象。（4） 泵类安装控制要点及目的值：l 泵安装时，纵向水平度超过0.1/1000,横向水平度不超过0.2/1000;测量时以泵进出口法兰或其他水平面加工面为原则;设备不能偏斜。l 几台泵并排安装时，互相之间平行，其中心为一线。l 有减震规定期，泵类基座装设减震器。l 进出管道与设备对口时应处在自由状态，不容许强力对口。l 水泵启动前必要布满液体、排净空气，不得空泵启动。l 起动前，盘车灵活，其阀门处在下列启动装置：入口阀门，全开；出口阀门，离心泵全闭，别的泵全开。l 泵运转在各独立附属系统试运转正常后进行。l 泵在设计负荷下持续运转不不大于2小时。l 运转时，泵填料压盖松紧适度，滴状泄漏，轴承温升不超过规定规定，无明显振动，声音正常，各连接部位不松动为合格。l 循环水泵进出口管均设橡胶减振软接头，进出口管均设电动或手动碟阀，橡胶减振软接头必要紧贴进口管接口安装，蝶阀必要设立于进出口配管上，蝶阀与橡胶减振软接头之间短管上均设压力表，位于最低处进口或出口管还应设立排水阀。（5） 沟槽配件安装工艺控制要点及目的值：l 卸料（断管）：依照现场测绘草图，在选好管材上画线，采用砂轮切割机断管；断管时压手柄用力要均匀，切忌用力过猛，断管后要将管口断面管膜、毛刺清除干净、并检查管口与否与管段垂直。l 机械开孔：钻孔前应按下表选取适合机械三通管径或机械四通管径开孔钻头。开孔前应先按已测绘好草图选定管道规格及开孔方位、尺寸，然后用冲头（样冲）定心。把开孔机安装在要开孔管道上，调节开孔机，使开孔机钻头中心对准开孔管道上中心位上，再把开孔机拧紧、固定（以上程序）。开机后慢慢旋动开孔机手轮，使钻头缓慢进入需钻孔管道内，钻孔时应不断向扩孔钻头加冷却液（冷却水），以免损坏扩孔钻头。l 管件安装：（涉及刚性接头、机械三通、四通、法兰、盲板等）： 每个管件内均设有密封圈，使用前应先涂上少量润滑剂（建议采用洗洁精稀释液）和清理管道、管件处污垢杂物。机械三通（四通）管件连接：必要按照设计规定和管道连接方式选用螺栓机械三通（四通）和沟槽机械三通（四通）。机械三通（四通）采用对夹（哈夫）方式与主管道连接，选用（配用）螺栓直径，长度应符合规格规定，紧固螺栓时要对称拧紧，紧固好螺丝外露丝口应为2-3扣，且不适当不不大于螺栓直径一半。六 监理工作办法及办法：1、通过图纸省核提出合理化建议事前控制，从预埋制作到调试阶段跟踪检查事中控制，认真分析质量，进度偏差并提出有效纠正方案，采用公正态度解决好索赔事件事后控制办法保证工程质量，节约工程投资。2、对现场材料、成品、半成品采用报验，抽样送检办法来控制进场原料质量。3、对已完毕工序进行标高、位置复核；焊点探伤；容许偏差项目测量强度实验并记录办法来保证系统安全性和下道工序顺利开展。4、需隐蔽和变更部位，对沟槽配件、支架量，拆装工程量进行清点记录，作为索赔或结算根据。七 、需要做检测项目和规定：1 、给水管道水压实验压力为工作压力1.5倍并不得不大于0.9 Mpa（喷淋管道为工作压力加0.4 Mpa），稳压10 min压力降不能不不大于0.02Mpa，再将系统压力减少到工作压力，外观检查无渗漏为合格。2 、卫生器具、焊接水箱需做盛水实验以满水24小时不渗漏为合格。3、排水管通球实验以排水管径1/3为直径球能顺利通过为合格。4 、所有排水管、雨水管均要作无渗漏实验，分层封堵分层实验24小时满水水位不下降。埋地、隐蔽管隐蔽前必须作灌水实验，以满水15min后再灌满5min液面不下降为合格。5 、设备运转轴温升不不不大于80度。6、消火栓系统测试：室內消火栓系统安装完毕后应在实地取屋顶层（或水箱间內）实验消火栓和首层取两处消火栓做试射实验，达到设计规定为合格。7 、给水管道必须采用与管材相适应管件。生活给水系统所涉及材料必须达到饮用水卫生原则。八、资料核查：1、工程专业竣工图纸及有关设计文献2、原材料、附件质量合格证明文献、及性能检测报告3、隐蔽工程检查项目检查验收记录4、分部工程所含各分项工程质量验收记录5、分项工程所含各检查批质量验收记录6、焊接质量检查报告，涉及焊缝外观及内在无损探伤检测报告7、施工组织设计8 、有关观感质量检查项目检查记录9 、设备试运转记录10、关于工程其她签证11、安全、卫生和使用功能检查和检测记录。 浙江工正工程管理征询有限司10月1日
