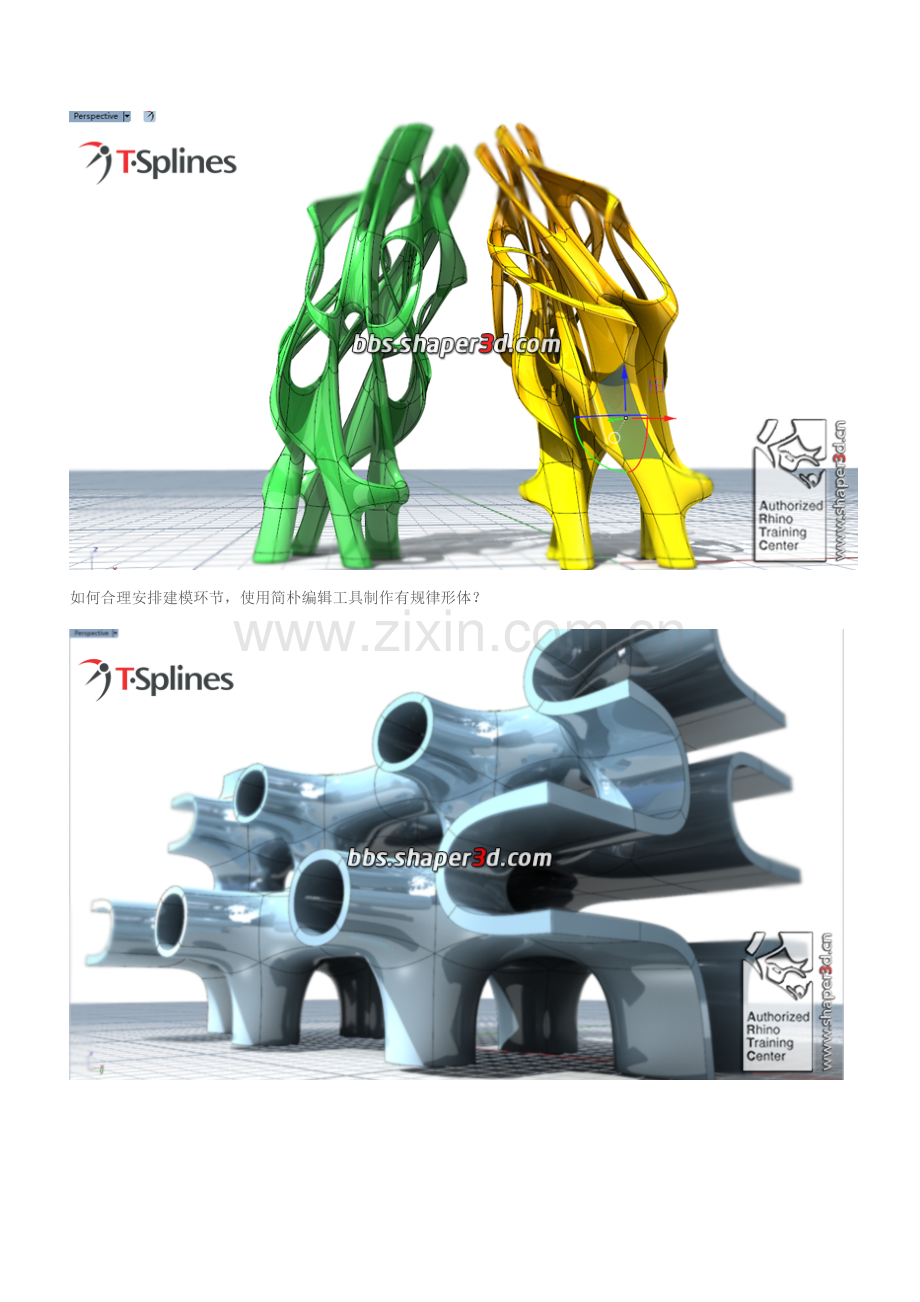

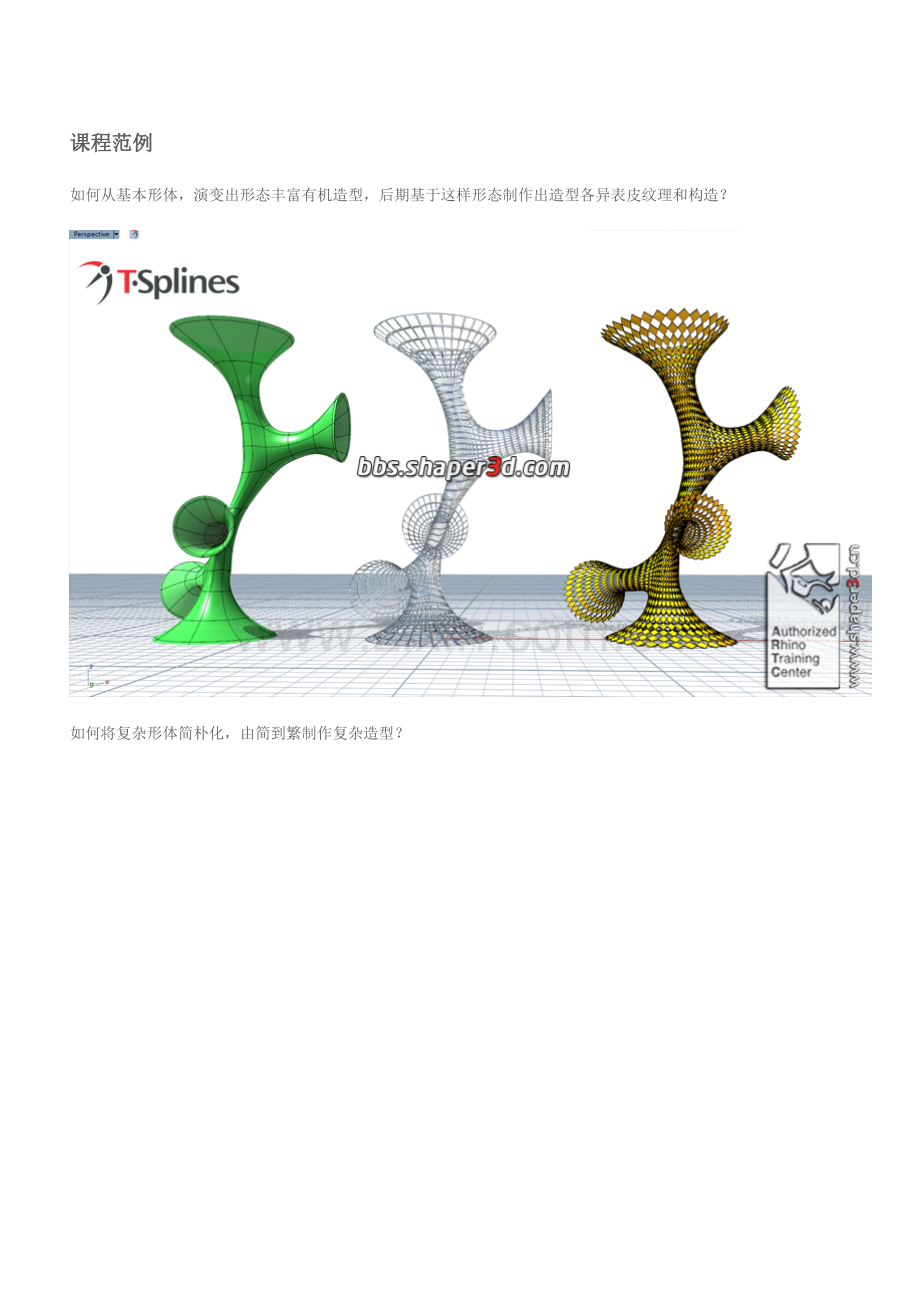

课程范例如何从基本形体，演变出形态丰富有机造型，后期基于这样形态制作出造型各异表皮纹理和构造？如何将复杂形体简朴化，由简到繁制作复杂造型？如何合理安排建模环节，使用简朴编辑工具制作有规律形体？Panelingtools 建筑表皮教学简介Rhino 原厂为所有建筑设计师提供镶板/嵌板制作工具，Panelingtools 可以协助你在各种复杂曲面（包括所有NURBS曲面与T-Splines曲面）上创立各种不同镶板，从而得到形式各异表皮与膜构造。你不需要理解什么是“参数化”，也不需要你具备“参数化”建模背景， 更加不需要你有编程有关知识，只要你能掌握咱们前面所讲述Rhino知识，借助 Panelingtools 就能在各种复杂曲面上面创立形式各异建筑表皮。 Panelingtools 就是这样一种简朴实用用工具， 且完全内置于Rhino（Rhino4.0需要单独下载安装）。这样可以让建筑设计师直接在 Rhino，完毕各种表皮造型与构造膜设计。Panelingtools 工具列课程内容：. 表皮制作工具Panelingtools简介：. 理解Panglingtools与常用flow指令制作表皮区别 PanelingTools工具制作流程：. 如何使用Panelingtools工具创立表皮 创立Grid办法：. 详细解说内置2d表皮与自定义表皮制作办法与技巧 3D表皮制作：. 详细解说内置3d表皮与自定义表皮制作办法与技巧 实际案例操作操作：. 详解解说Grid制作各种办法与技巧 2D3D 表皮制作：. 建筑造型练习（从模型到表皮建立）综合案例内容：. 如何细碎分面上建立统一方向表面与纹理？. 如何随机创立有机造型？如何由外来因素来驱动有机造型生成？且不受曲面UV限制。. 基于外在因素创立渐变纹理与图案，实现参数控制变形。. 基于基本造型创立复杂曲面表皮构造。. 如何迅速创立通用钢构造，如何将钢构造节点与杆件信息输出至FEA，以及与后期构造深化无缝衔接？. 如何实现“参数化”造型，按既定模数来设计表皮与幕墙构造？. 如何基于给定参数创立钢构造与玻璃幕墙，如何保证幕墙模数统一，如何保证所有幕墙所有为正在平直面，避开设计初期中浮现单曲或者是双曲面，从而减少成本与周期？Evolute Tools 建筑几何形态优化教学Evolute GmbH为 Rhino 开发一套用于自由曲面镶板创立与几何优化工具.重要应用与建筑表面与幕墙设计与优化，特别是针对复杂自由曲面造型，Evolute不用考虑原始造型曲面UV走向与曲面分面等问题,?以原造型对象(曲面 、复合曲面 、网格等)为参照，在其上直接重新创立镶板，其提供完整调节与优化工具，能保证所生成镶板能足够平直 、均匀且能完整拟合原始参照对象，镶板与表皮为玻璃 、钢材 、水泥等材质，Evolute所得到单元体能成倍减少其加工与安装成本.EvoluteTools 当前提供两个不同版本，?EvoluteToolsLite与EvoluteToolsPro，咱们课程由Evolute GmbH提供EvoluteToolsPro版软件，Shaper3d是当前Asia地区唯一一家授权商业培训与教诲研究机构.Evolute 作业流程Evolute作业流程非常简洁，大概分为如下三个大环节1. 选取参照对象，在Rhino中单一曲面、复合曲面、网格面或曲线(仅Pro版)都可以作为参照对象.注意要点:选取参照对象失败时如何解决?如何同步选取各种不同参照对象?例犹如步参照曲面与参照曲线.参照对象自身形位公差对后期解决影响有哪些?2. 创立CoarseMesh,可以使用RhinoMesh工具或其她第三方Mesh工具来创立CoarseMesh.注意要点:什么时候需要Triangle Mesh?什么时候需要Quad Mesh?如何解决超过4边Mesh?如何解决Mesh中分叉构造?如何运用T-Splines高效创立CoarseMesh且迅速解决分叉构造?CoarseMesh哪些Vertex需要固定?哪些需要设立为角落点?3. 细分网格且优化网格(核心某些),?EvoluteTools提供一整套细分工具与镶板集合优化工具，能让镶板单元足够平直，边沿长度尽量相似，尽量减少分组，以减少镶板加工与安装成本.注意要点:如何依照不同镶板与表皮构造选取不同细分类型?如何对齐镶板固定点?依照设计与施工需要按指定方向对齐所有镶板固定点?如何得到平直非三变形镶板?如何得到等长三边形镶板?如何解决圆孔构造?如何解决局部锐利构造?如何运用第三方工具T-Splines 或 Weavebird 创立更丰富嵌板图像?如何配合Panelingtools与RhinoBIM对建筑表皮与幕墙做进一步深化?课程范例1. 跨面创立嵌板与惯用形状嵌板，Quad，triangular.可以在复杂自由曲面 、复合曲面 、网格面上创立嵌板，不用顾忌曲面UV与曲面构造问题.2. 优化嵌板构造，平直度，拟合度，单元体长度. 优化嵌板单元体长度.3. 不同造型提供不同Coarse Mesh，得到不同造型嵌板.4. 合理布置CoarseMesh，解决好造型中孔构造.5. 与Panlelingtools 结合，创立更多形式各异嵌板构造与表皮构造.6. 与RhinoBIM结合，进一步细化.RhinoBIM 钢构造与FE分析教学课程RhinoBIM是由Virtual Build Technologies在Rhino平台上为建筑行业开发一套建筑构造设计、分析插件，可以让建筑设计有关行业在Rhino平台就能实现建筑信息模型（BIM）RhinoBIM Structure1 . 原则钢构造库（当前提供ISO/ANSI/ASTM/KoreanSTD库文献）；2. 支持自定义库文献，库文献支持自由输入与输出；3. 基于直线/曲线自动批量生成钢构造件；4. 基于曲面法线自动批量生成钢构造件，支持跨面（Polysurface）作业；5. 支持实时修改构造件（尺寸/材质/预解决方式）；6. 构造件干涉检查（支持Rhino所有对象与Beam对象，且能自动生成干涉检查构造；7. BOM输出（需要Microsoft Excel支持）；8. 支持ICF汇出，可以将RhinoBIM对象直接输出至Reviter构造组件；9. 支持直接输出RhinoBIM Analysis1. 完全基于Lisa且内置于Rhino5.0 FE分析工具；2. 自动计算Beam节点，支持复合节点（Free版Lisa一次只能计算175个节点）；3. FE工具支持所有RhinoBIM对象与Rhino对象（所有Mesh与NURBS对象）；4. 提供Beam与Shell细分工具5. 支持Quads mesh 细分综合范例简介自由曲面造型钢架构造通用设计流程，如何从迅速创立造型，基于造型创立幕墙，基于造型创立次支撑构造与钢构造。VisualARQ?建筑模型信息化教学VisualARQ?是西班牙?AsuniCAD公司在Rhino上开发一套建筑设计插件，可以透过其提供模块化工具，迅速创立墙体、门、窗、楼梯、楼板、钢构造等建筑构件，且能将所有制件信息化，可以无损转换到其她CAE系统，能自动完毕平、立、剖面制作，且能自动标注尺寸，在Rhino平台实现模型信息化，整个教学最后完毕Ville Savoye别墅整体模型制作与信息化。课程内容与要点. 如何迅速创立建筑构件？如何本地化建筑构件库？. 如何迅速生成墙体？且创立本地化墙体组件？. 如何迅速生成门？且创立本地化门组件？. 如何迅速创立楼梯？且更加空间与为位置需要合理布置楼梯？创立本地楼梯库？. 如何实时生成剖立面？实时浏览剖立面？. 如何迅速创立平面图？且自动标注平面图？模型修改平面图可以及时修改？.?迅速记录设计空间中各类构件?且能输出至其她惯用记录软件,例如Excel?. 如何以 IFC 格式将模型信息无损输出？意味着你可以将Rhino模型无损输出至如下软件. Solibri Model Viewer. Revit Architecture . AutoCAD?Architecture . Graphisoft ArchiCAD 14. Tekla BIMsight 1.2. Autodesk?Ecotect Analysis
