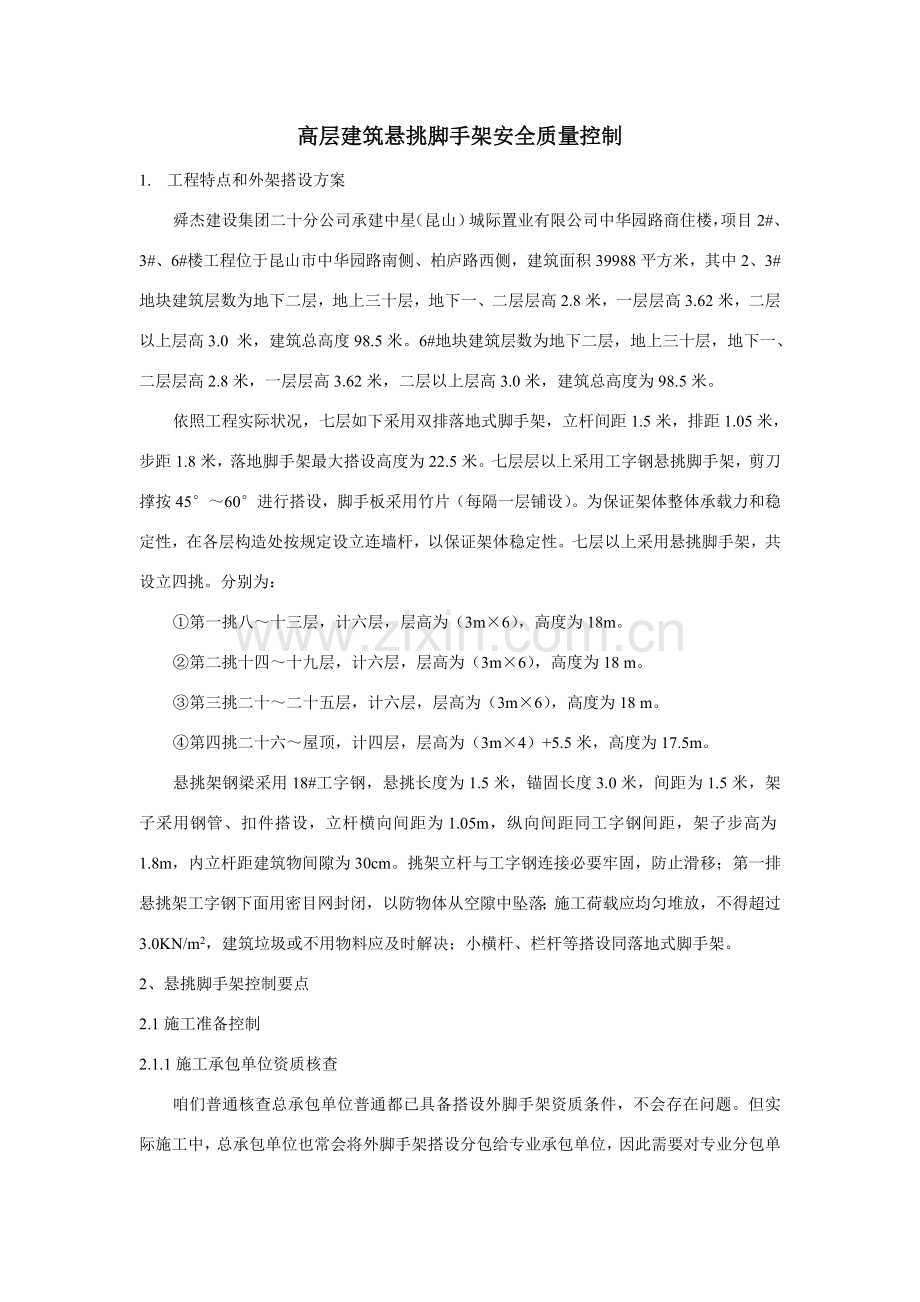

高层建筑工程悬挑脚手架的监理控制.doc

高层建筑悬挑脚手架安全质量控制1. 工程特点和外架搭设方案舜杰建设集团二十分公司承建中星（昆山）城际置业有限公司中华园路商住楼，项目2#、3#、6#楼工程位于昆山市中华园路南侧、柏庐路西侧，建筑面积39988平方米，其中2、3#地块建筑层数为地下二层，地上三十层，地下一、二层层高2.8米，一层层高3.62米，二层以上层高3.0 米，建筑总高度98.5米。6#地块建筑层数为地下二层，地上三十层，地下一、二层层高2.8米，一层层高3.62米，二层以上层高3.0米，建筑总高度为98.5米。依照工程实际状况，七层如下采用双排落地式脚手架，立杆间距1.5米，排距1.05米，步距1.8米，落地脚手架最大搭设高度为22.5米。七层层以上采用工字钢悬挑脚手架，剪刀撑按4560进行搭设，脚手板采用竹片（每隔一层铺设）。为保证架体整体承载力和稳定性，在各层构造处按规定设立连墙杆，以保证架体稳定性。七层以上采用悬挑脚手架，共设立四挑。分别为：第一挑八十三层，计六层，层高为（3m6），高度为18m。第二挑十四十九层，计六层，层高为（3m6），高度为18 m。第三挑二十二十五层，计六层，层高为（3m6），高度为18 m。第四挑二十六屋顶，计四层，层高为（3m4）+5.5米，高度为17.5m。悬挑架钢梁采用18#工字钢，悬挑长度为1.5米，锚固长度3.0米，间距为1.5米，架子采用钢管、扣件搭设，立杆横向间距为1.05m，纵向间距同工字钢间距，架子步高为1.8m，内立杆距建筑物间隙为30cm。挑架立杆与工字钢连接必要牢固，防止滑移；第一排悬挑架工字钢下面用密目网封闭，以防物体从空隙中坠落；施工荷载应均匀堆放，不得超过3.0KN/m2，建筑垃圾或不用物料应及时解决；小横杆、栏杆等搭设同落地式脚手架。2、悬挑脚手架控制要点2.1施工准备控制2.1.1施工承包单位资质核查咱们普通核查总承包单位普通都已具备搭设外脚手架资质条件，不会存在问题。但实际施工中，总承包单位也常会将外脚手架搭设分包给专业承包单位，因此需要对专业分包单位进行资质核查。经核查具备资质条件分包商，方能进场施工。2.1.2 审查悬挑外脚手架专项施工方案（1）编制及审批程序：专项施工方案编制及审批程序应符合规定程序 依照住建部危险性较大分某些项工程安全管理办法（建质【】87号）规定，危险性较大专项施工方案应当由项目技术负责人编制，由施工单位技术部门组织本单位施工技术、质量、安全等部门专业技术人员进行审核。经审核合格，由施工单位技术负责人签字。实行施工总承包，专项方案应当由总承包单位技术负责人及有关专业承包单位技术负责人签字，经施工单位审核合格后报监理单位，由项目专业监理工程师和总监理工程师审核签字。本工程每段悬挑外脚手架高度不大于30m不不大于20m，属于超过一定规模危险性较大分某些项工程。施工单位编制脚手架施工方案必要江苏省苏州市专家组进行论证。论证合格后方可按方案实行。 （2）对如下（且不限于如下内容）设计计算等进行审核：计算模型、荷载计算、大横杆强度、扰度计算，小横杆强度、扰度计算，扣件抗滑移力计算，立杆稳定性计算，连墙件计算，悬挑梁受力、整体稳定性计算，钢丝绳手力、强度计算，锚固段与楼板构造连接计算等。（3）对方案可操作性进行审核。对悬挑梁平面布置、悬挑梁与建筑构造连接等核心部位大样图进行审核，方案应可用于指引施工。例如，钢丝绳吊环设立应在设计时一对一定位，避免安装钢丝绳时与横杆或立杆相碰，导致钢丝绳弯折（见图）。2.22.2.1 作业技术准备状态控制 （1）质量控制点设立。本专项工程设立如下质量控制点：悬挑钢梁截面尺寸、固定段长度、钢梁与建筑构造锚固办法、钢梁间距；立杆底部固定办法、承插式立杆接长固定办法、架体内外侧剪刀撑、架体与建筑构造拉结；脚手板规格、材质及铺设；立杆间距、纵向水平杆步距，作业层外侧防护栏杆、档脚板、安全网封闭；作业层兜底网，每隔10m安全平网封闭、架体底层封闭；型钢、钢管、构配件规格及材质。（2）作业技术交底。项目经理部必要由主管技术人员编制技术交底书，并经项目技术负责人批准。技术交底内容：涉及施工办法、质量规定和验收原则；施工过程中需要注意问题，也许浮现意外办法及应急预案。承包单位技术交底书要报监理工程师，经监理工程师审查，如技术交底书不能达到作业活动质量规定，承包单位要进行修改补充，本项目悬挑脚手架搭设工艺流程为：预埋固定钢筋配件安装悬挑钢梁安装钢丝绳安装纵向扫地杆安装立杆安装横向扫地杆安装小横杆安装大横杆安装剪刀撑安装连墙件安装铺脚手板安装防护水平杆挂安全立网。（3）原材料、半成品及构配件质量控制。对进场搭设外架钢管、扣件等进行检查验收，钢管、扣件应有生产允许证、法定检测单位测试报告和产品质量合格证，禁止有明显变型、裂纹、压扁、锈蚀、螺栓滑动松脱等不合格产品及配件进场。脚手架外侧张挂密目式安全网应当为阻燃材料，进场前需提供产品合格证，经监理见证取样送检合格后才干使用。（4）环境状态控制。监理工程师应检查：施工总承包单位质量管理体系和质量控制自检体系与否处在良好状态；系统组织构造、管理制度、检测制度、检测原则、人员配备等方面与否完善和明确；质量责任与否贯彻。施工总承包单位对于施工期间也许浮现影响施工作业质量不利自然环境条件，与否事先已有充分预案和办法，以保证工程质量。例如：应检查悬挑架搭设相相应地面与否已做好围护和警示线，与否设专人看护等。（5）施工现场劳动组织及作业人员上岗资格控制。在悬挑架搭设前，应检查特殊作业人员与否持有效证件上岗，安全防护设施如安全帽、安全带、防滑鞋等与否配备齐全。2.2.2 作业技术活动运营过程控制承包单位自检与专检工作控制。承包单位必要有整套制度及工作程序；配备相应实验设备及检测仪器，拥有数量满足需要专职质检人员和实验检测人员。在进行脚手架搭设时，承包单位需要启动自检系统：作业活动作业者在作业结束后必要自检；不同工序交检、承包单位专检。监理工程师检查必要在施工单位自检合格基本进行，专职质检员未检测合格，不能报监理工程师。不符合上述规定监理工程师一律回绝检查。2.2.3 作业技术活动成果控制 （1）隐蔽工程验收。悬挑钢梁预埋固定钢筋或螺栓位置、数量、长度、规格等，均用按照审批专项方案进行施工。未经监理单位验收合格，不得进行混凝土浇筑隐蔽。例如本工程楼板厚度为120 mm（阳台楼板厚度100mm），为保证混凝土楼板在反向集中力下不受破坏，专项方案中规定在预埋钢筋或螺栓锚固段增长设立每侧214 mm钢筋进行加强，做法见图2（2）检查批验收。本脚手架工程按每6层为一段进行分段验收，段内可划分若干个检查批，每个检查批质量应按主控项目和普通项目验收。（3）现场监督与检查。对脚手架安装过程，可进行旁站和巡视；必要时进行平行检查。例如：悬挑钢梁需要在混凝土强度达到设计强度后才干开始安装。悬挑钢梁与预埋件或钢筋之间空隙要塞紧，防止钢梁移动；钢梁与预埋件或钢筋间可采用焊接或螺栓连接，焊缝饱满，焊缝长度需要满足规定（双面焊接6D,单面焊接12 D，D为钢筋直径）。 悬挑钢梁上需要安装固定立杆装置以防止立杆位移，本项目采用方式是在钢梁面焊一根1220 mm钢筋头作为立杆固定装置，详细见图2.3 工程验收控制 脚手架在按照专项方案搭设至设计高度后，一方面应由搭设负责人自检查收；合格后报项目部技术负责人验收，技术负责人验收合格后递交有关规定施工方案、技术交底与验收资料报监理工程师验收。监理工程师组织项目技术负责人、安全员、搭设负责人，按照专项方案和规范分段进行逐项检查验收。验收内容：悬挑钢梁、架体稳定、脚手架、架体上荷载、杆件间距、架体防护、层见防护、脚手架材质等。验收过程中对存在问题按照悬挑架验收登记表如实记录，并且书面规定施工单位及时做好整治工作，验收合格后挂牌投入使用。2.4 使用过程管理控制 本脚手架因工程需要分段搭设。在整体架体未完全搭设完比，前段脚手架已投入使用。因而施工单位在此过程中需进行寻常和不定期检查管理。寻常检查管理涉及：连墙件或拉结杆、安全网等与否松脱，因某些工序被拆除后与否及时得到恢复，脚手板与否存在缺失或探头板状况，架体上与否乱堆杂物、施工荷载与否过大等等。不定期检查管理涉及：台风、暴雨之后脚手架整体或局部与否存在变形、节点和连墙点与否存在松动、铺板层和安全防护设施与否完好等等。3 结语本高层建筑悬挑脚手架工程安全工作，除依照有关规范规定外，尚有针对性地从施工现场安全生产实际出发，可操作性地设立安全管理工作流程，对整个过程进行菜单式管理，实现了业主项目管理方与施工方在管理流程上完全接轨，贯彻了安全生产有关办法，消除了安全管理漏洞，使悬挑脚手架在施工过程中安全得到主线保障，在施工单位和业主项目管理工程师共同努力下,本工程悬挑脚手架在搭设、使用、拆除期间未发生人身伤亡事故，为公司树立了良好社会形象并创造了喜人经济效益。悬挑脚手架工艺流程图悬挑钢梁20圆钢螺栓群在楼板模板上定位悬挑钢梁20圆钢螺栓与楼板双层双向钢筋网锚固连接楼板砼强度达标后预埋圆钢螺栓清理工字钢梁下料悬挑钢梁焊接一根1220 mm钢筋头作为立杆固定装置悬挑钢梁采用18#工字钢，悬挑长度为1.5米，锚固长度3.0米，间距为1.5 m悬挑钢梁安装悬挑钢梁螺栓紧固悬挑钢梁涂刷油漆悬挑钢梁斜支撑焊接、安装悬挑脚手架立杆、大横杆搭设立杆横向间距为1.05m，架子步高为1.8m，内立杆距建筑物间隙为30cm。昆山市中华园路商住楼高层建筑悬挑脚手架，外立面整体外观。舜杰建设集团二十分公司张仁德
