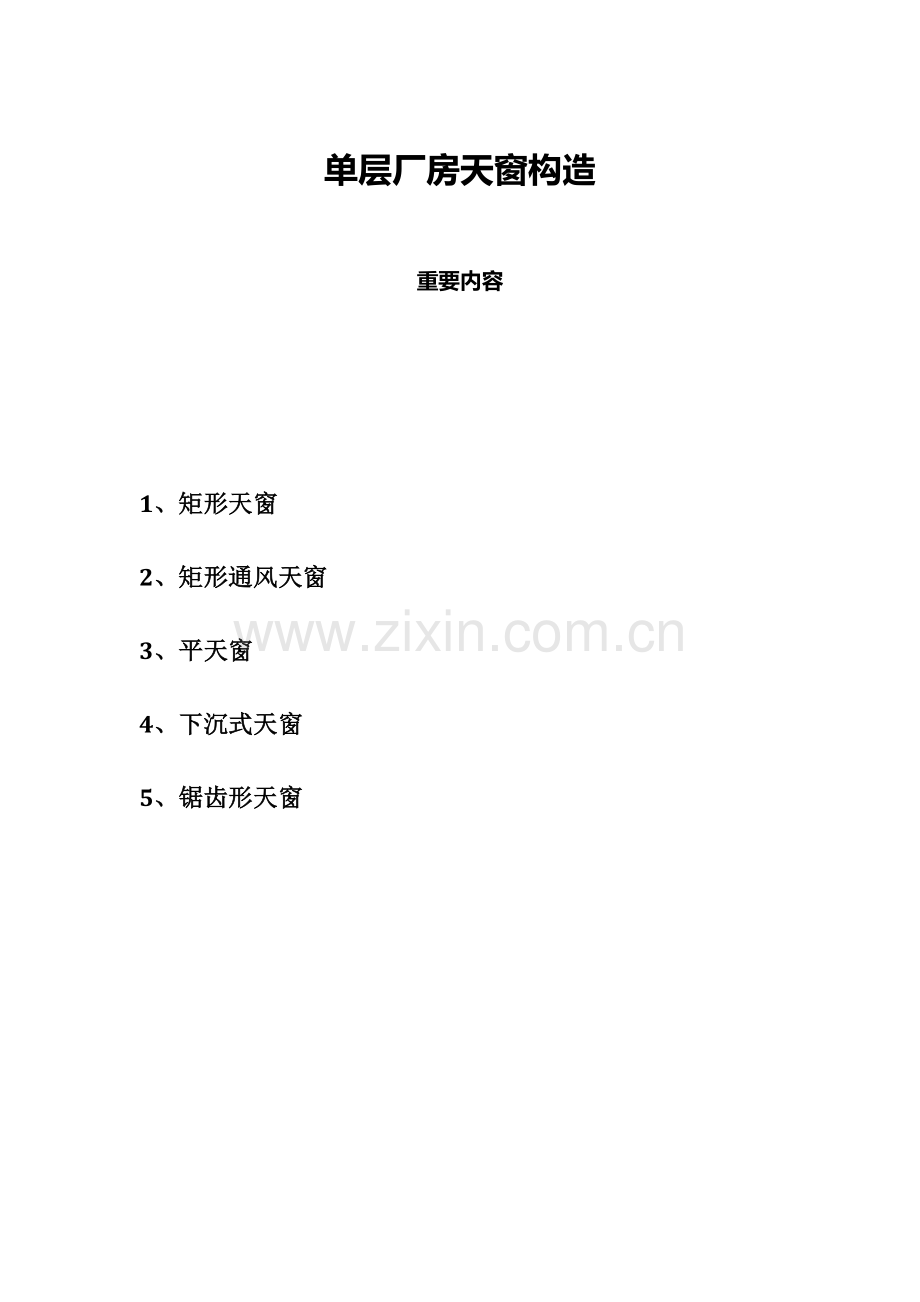

单层厂房天窗构造
重要内容

1、矩形天窗
2、矩形通风天窗
3、平天窗
4、下沉式天窗
5、锯齿形天窗

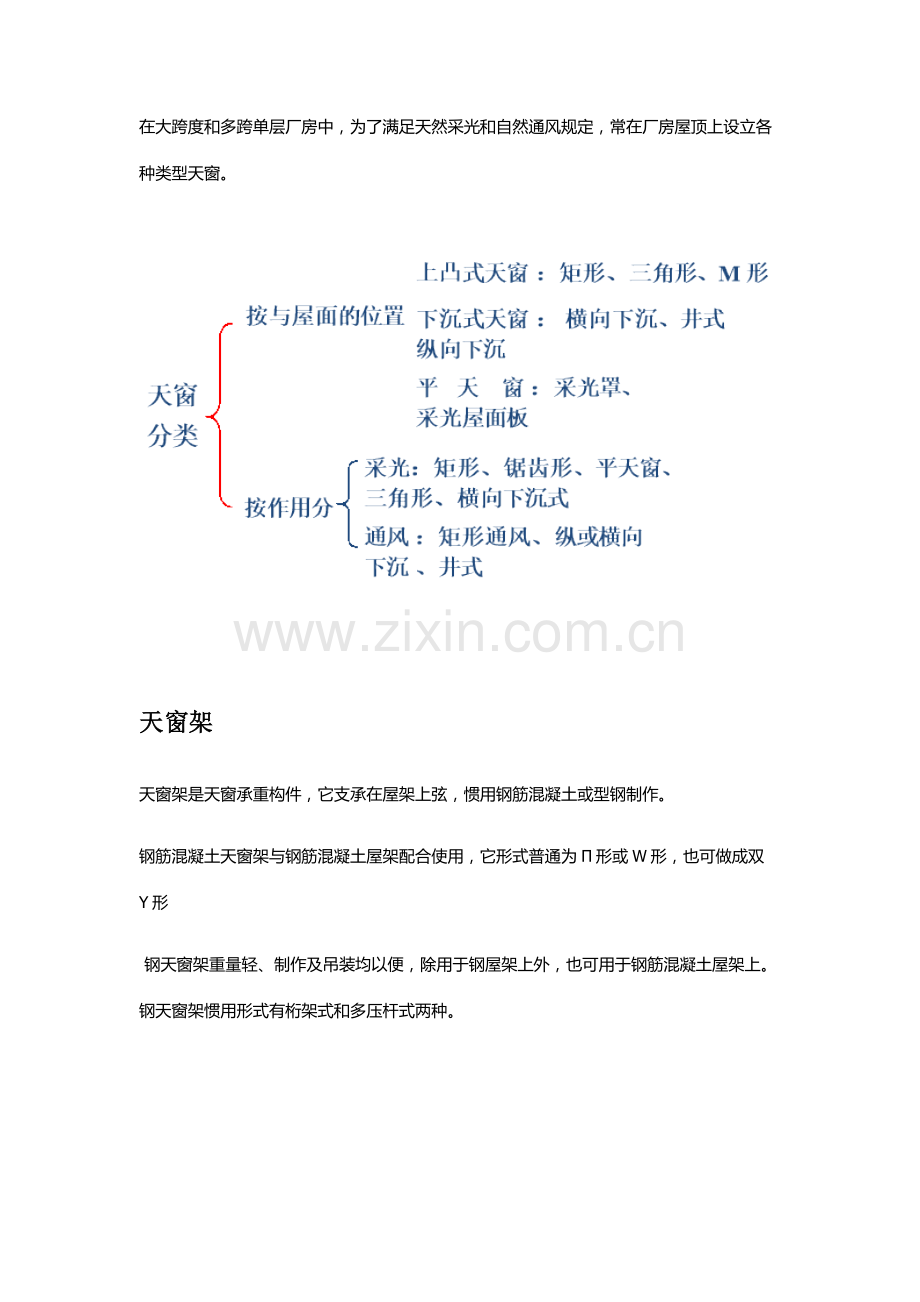

在大跨度和多跨单层厂房中，为了满足天然采光和自然通风规定，常在厂房屋顶上设立各种类型天窗。

天窗架
天窗架是天窗承重构件，它支承在屋架上弦，惯用钢筋混凝土或型钢制作。
钢筋混凝土天窗架与钢筋混凝土屋架配合使用，它形式普通为П形或W形，也可做成双Y形
 钢天窗架重量轻、制作及吊装均以便，除用于钢屋架上外，也可用于钢筋混凝土屋架上。钢天窗架惯用形式有桁架式和多压杆式两种。

惯用钢筋砼天窗架尺寸

天窗扇高度
（标志尺寸）（mm）
天窗架宽度
（mm）
天窗架高度
（mm）
1200
6000
2070
1500
6000
2370
2×900
6000；9000
2670
2 ×1200
6000；9000
3270
2 ×1500
9000
3870

天窗扇
矩形天窗设立天窗扇作用是采光、通风和挡雨,常采用钢材制作。
钢天窗扇启动方式有两种：(1)上悬式、 (2)中悬式；
高度：900、1200、1500
 特点：上悬式钢天窗扇防雨性能较好，通风较差;中悬式钢天窗扇通风流畅，防雨性能 欠佳
布置方式：上悬钢天窗扇可布置成通长和分段两种。中悬钢天窗扇只能分段设立，在一种柱距内设一樘窗扇

天窗侧板
在天窗扇下部需设立天窗侧板，侧板作用是防止雨水溅入车间及防止因屋面积雪挡住天窗扇。
天窗侧板可采用钢筋混凝土槽板，也可采用是采用钢筋混凝土小板。
当屋面为有檩体系时，侧板常采用石棉瓦、压型钢板等轻质材料。

天窗端壁
矩形天窗两端承重围护构件称为天窗端壁。普通采用：
   (1)预制钢筋混凝土端壁板，用于钢筋混凝土屋架。
   (2) 钢天窗架石棉水泥瓦端壁，多用于钢屋架。

天窗屋顶与檐口
    天窗屋顶构造普通与厂房屋顶构造相似。
    当采用钢筋混凝土天窗架，无檩体系大型屋面板时，其檐口构造有两类：
    ①带挑檐屋面板。无组织排水挑檐出挑长度普通为500 mm，若采用上悬式天窗扇，因防雨较好，故出挑长度可不大于500 mm；若采用中悬式天窗扇时，因防雨较差，其出挑长度可不不大于500 mm。
    ②设檐沟板。有组织排水可采用带檐沟屋面板，或者在钢筋混凝土天窗架端部预埋铁件焊接钢牛腿，支承天沟。
需要保温厂房，天窗屋面应设保温层。
矩形通风天窗
构成
矩形天窗
天窗两侧挡风板
挡雨设施

挡风扳形式及构造
挡风板由面板和支架两部份构成。
面板材料常采用石棉水泥瓦、玻璃钢瓦、压型钢板等轻质材料。
支架材料重要采用型钢及钢筋混凝土。
挡风板支架有两种支承方式：
立柱式和悬挑式 这两种方式支承挡风板都可垂直或倾斜布置

（2）挡雨设施
①挡雨方式及挡雨片布置
    天窗挡雨方式可分为水平口设挡雨片、垂直口设口挡雨片和大挑檐挡雨三种  挡雨片间距和数量，可用作图法求出。
 ②挡雨片构造
    挡雨片所采用材料有石棉瓦、钢丝网水泥板(或钢筋混凝土板)、薄钢板、瓦楞铁等。当天窗有采光规定期，可改用铅丝玻璃、钢化玻璃、玻璃钢波形瓦等透光材料。
1、挡雨方式及挡雨片布置
2、天窗挡雨方式
水平口设挡雨片
垂直口设挡雨片
大挑檐挡雨

挡雨片构造
（1）挡雨片所采用材料有石棉瓦、钢丝网水泥板(或钢筋混凝土板)、薄钢板、瓦楞铁等。
（2）当天窗有采光规定期，可改用铅丝玻璃、钢化玻璃、玻璃钢波形瓦等透光材料。

（三）下沉式天窗
下沉式天窗是在拟设立天窗部位，把屋面板下移铺在屋架下弦上，从而运用屋架上下弦之间空间构成天窗，可分为井式、纵向下沉和横向下沉三种类型。 井式天窗基本布置形式可分为：一侧布置、两侧对称布置、两侧错开布置和跨中布置等
井底板

   井底板布置办法有两种：横向布置和纵向布置。
（1）横向布置井底板平行于屋架布置，为了充分运用屋架上、下弦之间空间，可采用下卧式檩条、槽形檩条或L形檩条来增大垂直口净高
（2）纵向布置井底板垂直于屋架布置，由于屋架腹杆对搁置原则屋面板有影响，井底板应设计成卡口板或出肋板

井口板及挡雨设施
    井式天窗重要起通风作用，井口应作挡雨设施。井口板是挡雨设施构成某些，构造形式有如下三种:
   （1）井口作挑檐：适当于12 m、9 m柱距设天井或6 m柱距连井状况。
   （2）井口设挡雨片：当水平井口不大，为了获得较多通风面积，在井口设空格板，板上装置挡雨片。
   （3）垂直口设挡雨板：在垂直口处安挡雨板，普通设一层或二层挡雨板。惯用钢支架支承石棉瓦或钢丝网水泥瓦挡雨板。
窗扇设立
    有采暖规定厂房，需在井口处设窗扇。窗扇布置有垂直口设窗扇和水平口设窗扇两种形式。
（1）垂直口设窗扇：纵向垂直口为矩形，可选用上悬式或中悬式窗扇。横向垂直口因屋架腹杆阻挡，只能选用上悬式窗扇。
（2）水平口设窗扇：水平口设立窗扇比较以便，但密闭性不如垂直口设窗扇
排水设施
 井式天窗排水解决较复杂。排水方式重要有如下几种：
a 边井外排水
b 连跨内排水
c 无组织外排水构造简朴，施工以便，合用于降雨量较少地区及厂房高度不大状况
d 单层天沟外排水有两种方式：一种是上层屋面设通长檐沟作有组织排水，下层井底板自由落水，适于降雨量较大地区、烟尘量小厂房，另一种是上层屋面雨水自由落层通长天沟内，它适当于雨量较大及烟尘量较大厂房，特别是上下屋面高差不大时
双层天沟外排水适于雨量大地区及烟尘量大厂房

连跨内排水
上下屋面设间断式天沟各天窗中井口处自设排水管与水斗。只宜用于灰尘不大厂房
上下层屋面均设通长天沟，或下层通长天沟，上层为间断天沟，这种方式排水可靠。若某排水管堵塞，雨水可由通长天沟流至其他排水管。但为安顿天沟，在两跨之间需增长插入距，从而增长厂房建筑面积。它合用于降雨量大地区及灰尘量大厂房

屋面泛水

为防止上部屋面雨水流至井底板上，在井口周边作150～200 mm高泛水。为防止雨水溅入和流入车间，在井底板边沿作不不大于300 mm高泛水
其他设施
    (1)挡风侧墙：为了设在跨边井式天窗有稳定通风效果，井口外侧需作挡风侧墙，侧墙材料普通与厂房墙体材料一致。侧墙与井底板之间应留有100～150 mm缝隙，便于排除雨雪和清扫灰尘。此缝隙不能过大，以免浮现较大气流倒灌，影响天窗排气。
    (2)清灰及检修设施：每个天井内应设检修梯，或在边跨天井侧墙上设小门，供清灰和检修通行。如运用下层天沟作清灰通道时，在天沟外沿应设安全栏杆，并设落灰竖管，竖管间距普通不不不大于120 m。
（四）平天窗
（1）平天窗类型
 平天窗类型有采光罩、采光板、采光带等三种
  这三种平天窗共同特点是：采光效率比矩形天窗高2～3倍，布置灵活，采光也较均匀，构造简朴，施工以便，但造价高，易积尘。合用于普通冷加工车间。

2）平天窗构造
  平天窗类型虽然诸多，但其构造要点是基本相似
    ①井壁构造；

    ②玻璃搭接构造；

    ③透光材料及安全办法；

    ④通风办法。

井壁构造

平天窗采光口边框称为井壁。它材料重要采用钢筋混凝土，有整浇井壁和预制井壁两种。

玻璃搭接构造

  平天窗透光材料重要采用玻璃，当平天窗采用两块或两块以上玻璃时，玻璃之间必要。其办法有：卡钩不封口搭接、水泥砂浆封口搭接、塑料管封口搭接和油膏或油灰封口搭接等四种，搭接长度应不不大于100 mm。

平天窗玻璃沿厂房纵向为两块或两块以上时，应设横档。横档起支承和固定玻璃作用，用钢或钢筋混凝土制作。
透光材料及安全办法
    透光材料可采用玻璃、有机玻璃和玻璃钢等。重要是玻璃，如压花夹丝玻璃、钢化玻璃，此种玻璃破碎后，碎片不会坠落伤人；当采用磨砂玻璃、乳白玻璃、压花玻璃、吸热玻璃时，应在其下设金属安全网
通风办法

   平天窗作用重要是采光，若需兼作自然通风时，有如下几种方式：
   （1）采光板或采光罩玻璃窗扇可作成能启动和关闭形式；

（2）带通风百页采光罩

（3）组合式通风采光罩，它是在两个采光罩之间设挡风板，两个采光罩之间垂直口是开敞，并设有挡雨板，既可通风，又可防雨。
