继电保护装置调试作业指引书电气调试方案

1 编制根据及引用原则:
1.1《电气装置安装工程电气设备交接实验原则》（GB50150-）
1.2《电业安全工作规程（发电厂和变电所电气某些）》
1.3《继电保护及安全自动装置技术规程》
1.4《电力建设施工及验收技术规范》
1.5《火电工程调节试运质量检查及评估原则》
1.6 设计院图纸及厂家技术资料
1.7 作业指引书合用范畴:
本作业指引书合用于继电保护装置调试。
1.8 实验目:
1）检查保护装置动作对的性和可靠性
2）检查保护装置跳闸出口逻辑对的性
3）检查保护二次接线及跳闸回路对的性

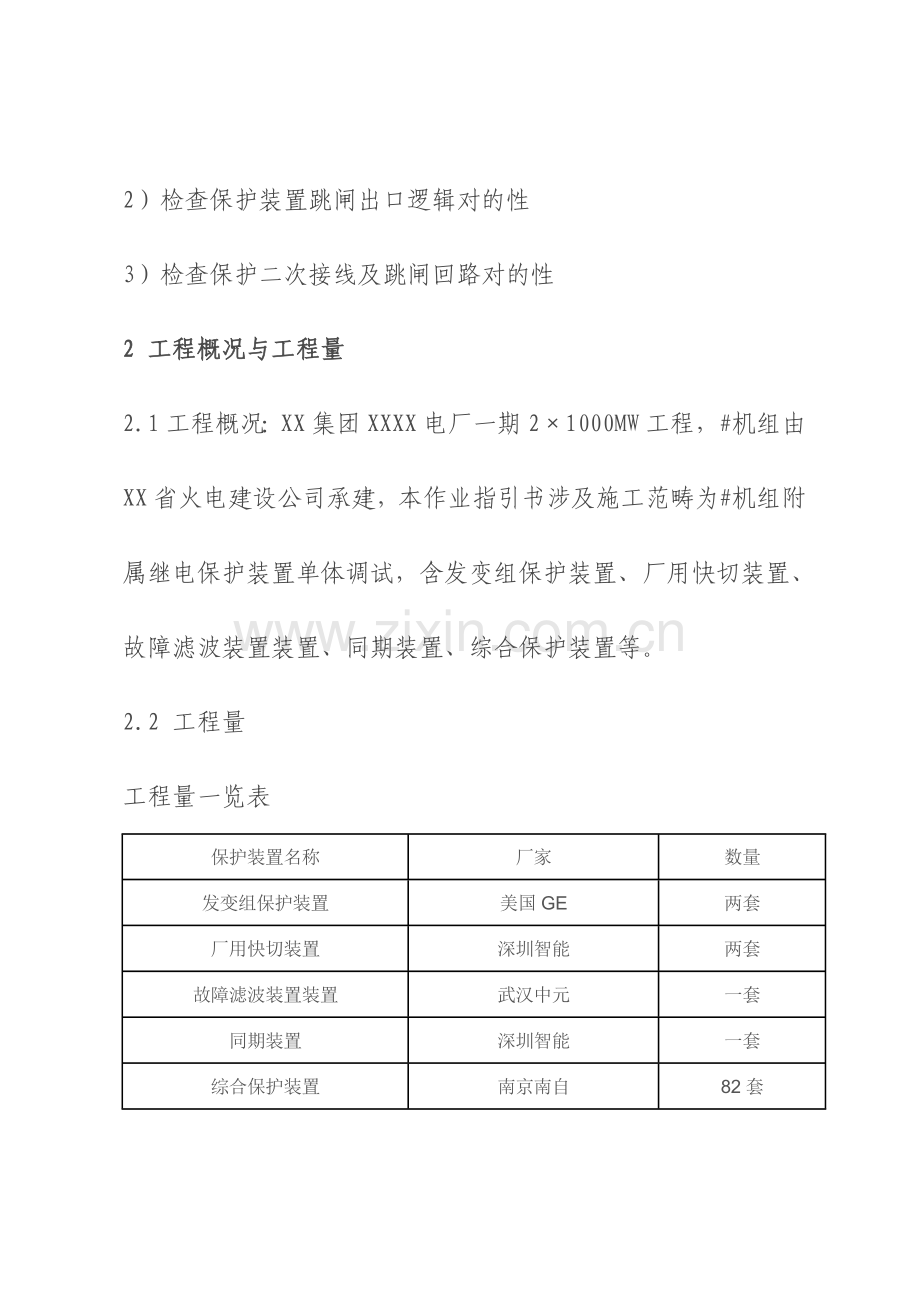

2 工程概况与工程量
2.1工程概况：XX集团XXXX电厂一期2×1000MW工程，#机组由XX省火电建设公司承建，本作业指引书涉及施工范畴为#机组附属继电保护装置单体调试，含发变组保护装置、厂用快切装置、故障滤波装置装置、同期装置、综合保护装置等。
2.2 工程量
工程量一览表
保护装置名称
厂家
数量
发变组保护装置
美国GE
两套
厂用快切装置
深圳智能
两套
故障滤波装置装置
武汉中元
一套
同期装置
深圳智能
一套
综合保护装置
南京南自
82套
3 施工作业人员配备与人员资格
3.1参加作业人员配备：
参加作业人员配备表
序号
岗   位
资格规定
数量
备注
1
组  长
技术员资质及以上；承担组长岗位2年以上
1

2
主作业
技术员资质及以上；有承担相应工作资格证
1

3
作业
通过安全教诲合格
1

3.2作业人员资质规定：
3.2.1实验至少应有2人以上参加，一名调试负责人；
3.2.2实验人员应熟悉有关仪器使用，熟悉继电保护装置基本原理及保护构成状况，具备有关调试专业理论知识，具备国家承认资格证书；
3.2.3实验人员应具备有关实际工作经验和必要安全知识。
4 施工所需实验设备及工器具量具、安全防护用品配备：
4.1工机具配备表
序号
名称
规格型号
单位
数量
备注
1
兆欧表
500V
块
1
应经检查合格
2
微机继保测试仪
ONLLY A460
套
1
应经检查合格
3
万用表
FLUKE
块
2
应经检查合格
4
惯用电工工具
/
套
2
应经检查合格

4.2安全防护用品配备
4.2.1个人安全防护用品配备：安全帽、安全带等；
4.2.2施工区域安全防护用品配备：安全网、安全围栏等。
5 施工条件及施工前准备工作
5.1厂家资料、设计院图纸已到齐并已审核无误；
5.2 继电保护装置已安装就位；
5.3 继电保护装置通过安装人员清查完毕，并经验收合格；
5.4 作业环境安全设施可靠、完善；
5.5 实验电源应准备好，照明充分。
6 作业程序、办法及规定
6.1作业程序流程图(略)
6.2实验项目：
6.2.1 保护装置绝缘检查
6.2.2 保护装置通电检查
6.2.3 保护装置逻辑功能实验
6.2.4 保护开入开出量实验
6.2.5 定值整定核对
6.3 实验办法及规定:
6.3.1 保护装置绝缘检查：
1）摇测交流电流、电压回路对地绝缘电阻；
2）摇测直流回路对地绝缘电阻；
3）摇测交直流回路之间绝缘电阻；
4）摇测保护接点之间及对地绝缘电阻；
5）如果不带二次回路绝缘应不不大于10 MΩ，如果带二次回路应不不大于1 MΩ，耐压实验施加工频电压1000V，历时1分钟，可以用2500V摇表摇测一分钟代替。
6.3.2 保护装置通电检查：
1）初次校验时，应记录软件版本号，软件版本号、校验码应与厂家出厂实验报告一致；
2）各保护装置显示屏键盘操作应灵活对的，保护密码对的，液晶显示正常，无黑屏或花屏现象；
3）检查打印机自检与否正常，与装置通讯电缆与否接好，通讯波特率、打印机字体设立与否符合厂家技术规定。
4）失电后保护定值及各种信号应不丢失。
6.3.3 保护装置逻辑功能实验：
1）装置各交流端子均开路，在不接实验仪器时打印所有模仿量零漂值，规定零漂值应在±0.01In，±0.05Un或满足产品技术规定；
2）将电压回路同极性并联，调节输入交流电压分别为1V，5V，30V，60V，70V（或者是可输入最大值），将电流回路顺极性串联，调节输入交流电流分别为0.1In、0.2In、1In、5In、10In，规定保护装置采样显示值和采样打印值与外接表计(0.2级或0.5级)批示平均误差不大于±1%；
3）将交流电流和交流电压均加至额定值，以A相电压为基准0˚，别的模仿量变化角度分别为0˚，60˚，120˚，180˚，240˚，300˚，规定保护装置采样显示值与外接仪表批示平均误差应不大于3˚；
4）按照厂家阐明书和有关资料进行保护动作逻辑和动作特性检查。
6.3.4 保护开入开出量实验：
1）在开入量相应端子（保护屏端子）上模仿开入量动作，在保护装置开入菜单里观测开入变位与否动作，同步观测保护装置内事件报告与否对的，保护装置面板信号批示与否对的；
2）传动跳闸CPU 每个保护，检查相应保护跳闸输出接点与否可靠闭合；传动信号CPU 每个保护，检查相应保护跳闸输出信号接点与否可靠闭合，同步信号接点类型（瞬动或保持）与否满足规定；
3）检查保护压板与否一一相应。
6.3.5 定值整定核对：
1）与运营人员配合，检查定值已按正式定值整定对的；
2）检查保护压板均按送电方案规定处在对的位置上；
3）检查保护屏内装置电源开关、电压二次回路开关、操作把手均按送电方案规定处在对的位置上。
7 质量控制及质量验收：
7.1质量控制原则：
7.1.1严格按照《继电保护及安全自动装置技术规程》内实验项目进行，做到不漏项，不少项；
7.1.2当交接实验原则对该实验项目无特殊规定期应参照厂家原则，做到有理有据；
7.2作业过程中对停工待检点（H点）和见证点（W点）控制：
7.2.1保护装置功能实验需进行现场见证点（W点）；
7.2.2保护开入开出量实验需进行现场见证点（W点）。
7.3中间工序交接点设立
7.3.1保护装置绝缘检查须等安装班组安装完毕，经验收合格后才容许进行；
7.3.2保护装置移送须单体实验完毕，并经验收合格后方能进行，防止因分工交接引起调试缺陷。
7.4工艺纪律及质量保证办法
7.4.1实验测量仪器必要通过校验，且在检查有效期内；
7.4.2实验人员能对的运用实验设备，实验办法对的。
8 安全文明施工及环境管理规定和办法
8.1实验前做好安全防护办法，悬挂安全隔离网及安全标示牌；
8.2现场实验设备应摆放整洁，并做到工完料尽场地清。
8.3实验过程中，禁止在盘柜上用记号笔作标记和乱画，暂时标志应用纸贴；
8.4因实验拆掉二次线，实验完毕后应及时对的地恢复。
