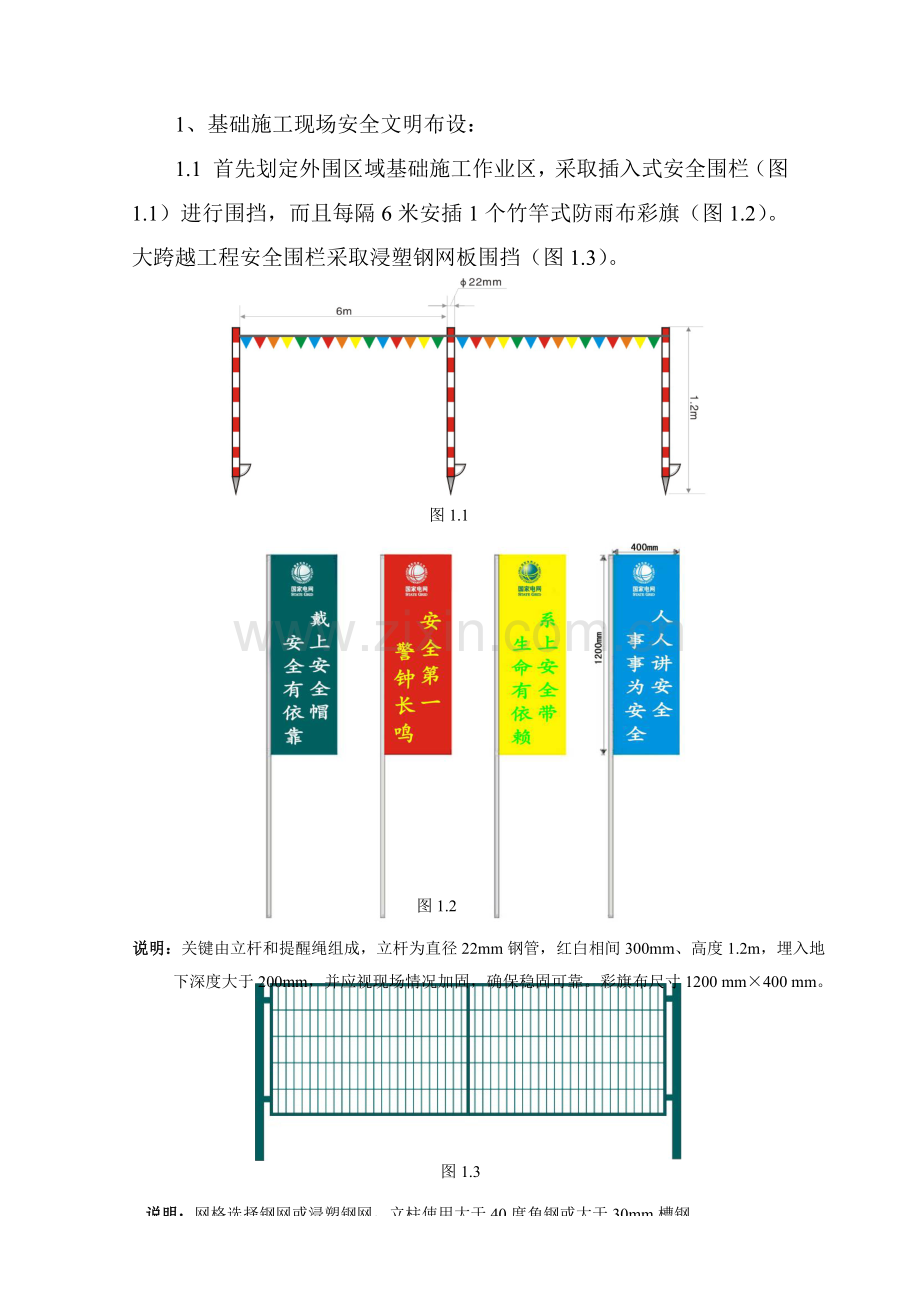

输电线路工程安全文明施工标准化模板为落实“安全第一、预防为主、综合治理”方针，深入规范输电线路工程安全文明施工，全方面推行建设工程安全文明施工标准化工作，提升安全作业环境管理水平，保障从业人员安全和健康，落实以人为本理念，创建安全文明施工工地，努力做到：安全管理制度化、安全设施标准化、现场部署条理化、机料摆放定置化、作业行为规范化、环境影响最小化，创建输电线路建设工程品牌，树立企业形象，营造安全文明施工良好气氛，依据国家相关安全健康和环境保护法律、法规等文件，结合输电线路工程建设具体情况制订本标准。本标准包含现场基础施工、立塔、架线、附件安装、项目部及材料站等安全文明施工部署及管理，适适用于500kV及以下线路工程，750kV及特高压工程结合对应规范和业关键求参考使用。1. 作业区围栏2. 安全提醒、警示牌3. 施工作业点责任牌4. 危险源分析及预控方法牌5. 基坑6. 堆土7. 搅拌区8. 砂、石等材料堆放点9. 休息值班棚10. 弃物箱11. 插入式彩旗12. 坑洞临边围栏基础施工现场总体部署示意图一、基础施工1、基础施工现场安全文明布设：图1.11.1 首先划定外围区域基础施工作业区，采取插入式安全围栏（图1.1）进行围挡，而且每隔6米安插1个竹竿式防雨布彩旗（图1.2）。大跨越工程安全围栏采取浸塑钢网板围挡（图1.3）。图1.2说明：关键由立杆和提醒绳组成，立杆为直径22mm钢管，红白相间300mm、高度1.2m，埋入地下深度大于200mm，并应视现场情况加固，确保稳固可靠。彩旗布尺寸1200 mm400 mm。图1.3说明：网格选择钢网或浸塑钢网，立柱使用大于40度角钢或大于30mm槽钢。1.2 施工作业区围栏入口处放置安全提醒、警示牌1块和施工作业点责任牌1块及危险源分析及预控方法牌1块（图1.4）。图1.4说明：材料为钢质，中间内容部分宜用镀锌板，图文采取写真车贴（括号内数值用于张力场、牵引场、大跨越等相对固定场所）。1.3 用滑石粉或石灰进行砂、石材料等内部区域划分，砂、石材料必需分开堆放。1.4 砂、石材料区域：砂、石必需下铺彩条布和地面隔离，堆放应整齐、安置有序，并安插区域标识牌（图1.5）。图1.5说明：材质为铝板，板尺寸为400mm300mm，钢筋高600 mm，直径18 mm。1.5 水泥区域：露天堆放时应选择较高地势且在距地面大于30cm垫板上用彩条布铺垫后堆放，四面设排水明沟，水泥堆垛必需用彩条布盖严以避免因雨露侵入而使水泥受潮；室内堆放时地面垫板要高出地面30cm，四面离墙30cm，堆放高度通常不超出10袋。不一样品种、不一样标号水泥应分别存放，不可混杂。1.6 搅拌区域：设置搅拌机、发电机，配电箱, 搅拌机旁设置配比牌（图1.6）及操作规程牌（图1.7），发电机用安全围栏（图1.1）围档，配电箱要固定可靠。图1.6图1.7图1.8说明：由企业统一制作。图1.9说明：由企业统一制作。1.7现场应配置值班棚和移动式器材棚（图1.8），药箱（图1.9）放在现场值班棚内。现场要有可回收和不可回收弃物箱（图1.10）放置在不影响施工围栏拐角处。图1.10说明：弃物箱式样可自行设计购置，依据回收垃圾种类不一样标明“可回收”和“不可回收”字样。1.8 基础开挖区域：基坑周围1米处必需做坑洞临边围栏（图1.1），坑口边缘0.8m以内不得堆放材料和工具。作业区内施工便道应保持安全、通畅。遇特殊情况如悬崖险坡处，应设置安全可靠临时护栏。开挖基础土石方应尽可能降低破坏原始地貌和植被，生、熟土分开堆放（图1.11），回填基础应先生土后熟土，余土进行外运，不得影响农田和生态环境保护，基础施工结束应做到“工完料尽场地清”（图1.12）。图 1.11说明：生、熟土分开堆放，回填土应先生土后熟土。图1.121.9基础进行成品保护（图1.13），可在立塔开始时使用，铁塔组立完成后拆除，以免被盗。图1.13说明：尺寸能够进行抽拉调整2、基础现场必备安全设施及操作：2.1进入施工现场全部些人员必需正确佩戴安全帽（图1.14），现场责任人及安全员必需穿红马甲（图1.15），施工人员必需正确配用个人劳动保护用具。图1.14说明：安全帽规格及材质实施国家安全标准，安全帽进行分色管理。图1.15说明：用企业统一制作红马甲。2.2 基础坑深超出2米，上下必需用梯子（图1.16），每个现场配置2个。图1.16图1.17说明：采取企业统一定制低压配电箱。2.3现场采取统一配电箱（图1.17），全部电气设备必需正确安装设备接地线（图1.18）。图1.18说明：插针打入地下600mm。2.4 现场低压施工用电线路用绝缘电缆线架空，要求架设可靠、绝缘良好，架设高度不低于2.5m，交通要道及车辆通行处不低于5m。2.图1.20说明：用于局部场地施工照明，灯具可购置。图1.19说明：便携式卷线要求在指定厂购置成品，限2kw以下单相负荷使用。5 配电箱放置在靠近发电机位置上，开关负荷侧首端处必需安装漏电保护装置。严禁将电线直接钩挂在闸刀上或直接插入插座内使用，严禁一个开关或一个插座接两台及以上电气设备或电动工具，工作中止必需切断电源。现场必需配置1个便携式卷线电源盘（图1.19）。若夜间施工必需采取移动式照明灯具（图1.20）。2.6基础振捣人员必需穿绝缘鞋正确佩带绝缘手套（图1.21）。搅拌机机械传动处应设防护罩。现场配置2只干粉灭火器（2kg）（图1.22），设置在值班棚旁边。图1.21说明：使用前进行检验，不得和油脂接触。图1.22说明：材质为钢质，颜色为红底白字，固定要稳固可靠。2.7 走道搭设：运料走道应搭设牢靠，宽度大于1.5m，坡度小于16；走道两侧应设置防护栏杆，高度为1.2m。倒料平台口应设挡车方法。脚手架搭设实物图杆塔施工现场总体部署示意图二、杆塔施工9. 安全围栏10. 安全提醒、警示牌11. 施工作业点责任牌12. 危险源分析及预控方法牌1. 基础2. 塔材、塔段3. 塔材堆放区4. 螺栓等材料临时堆放点5. 休息值班棚6. 材料标识牌7. 弃物箱8. 彩旗1、立塔施工现场整体部署：1.1 首先划定外围区域立塔施工作业区，采取插入式安全围栏（图1.1）进行围挡，而且每隔6米安插1个竹竿式防雨布彩旗（图1.2），大跨越工程安全围栏采取浸塑钢网板围挡（图1.3）。1.2 施工作业区围栏入口处放置安全提醒、警示牌1块和施工作业点责任牌1块、危险源分析及预控方法牌1块（图2.1）。图2.1说明：材料为钢质，中间内容部分宜用镀锌板，图文采取写真车贴（括号内数值用于张力场、牵引场、大跨越等相对固定场所）。1.3 用滑石粉进行作业区内塔材、螺栓等区域划分，螺栓、塔材必需分开堆放。1.4 螺栓放置区域：必需下铺彩条布和地面隔离，摆放应整齐，并安插区域标识及螺栓规格标识牌（图1.5）。1.5 塔材堆料区域：摆放应整齐、安置有序，并安插区域标识牌（图1.5）。1.6 工器具区域：必需下铺彩条布和地面隔离，摆放应整齐，并安插区域标识牌（图1.5）。1.7 值班棚和移动式器材棚（图1.8）放置在进围栏主通道尽头处，药箱（图1.9）放置在现场值班棚内。现场要有可回收和不可回收弃物箱（图1.10）放置在不影响施工立塔区域围栏拐角处。1.8 立塔区域：组装现场应保持整齐、有序，铁塔组立起第一段时必需把基础接地线接好，立塔施工结束应做到“工完料尽场地清”。图2.22、立塔现场必备安全设施及操作：2.1进入施工现场全部些人员必需正确佩戴安全帽（图1.14），现场责任人及安全员必需穿红马甲（图1.15）。2.2机动绞磨处必需设置操作规程牌（图1.7），浪风绳绳卡数量、规格、位置要符合安规要求（图2.2）。2.3 高处作业人员必需佩戴安全带和速差自控器（图2.3），高处作业人员小工具必需用绳索和安全带牢靠连接以防施工时脱落，高处传输螺栓必需采取专用工具材料袋，高塔施工必需安装防坠网。图2.3说明：必需选择有生产许可证专业制造厂制造，且经过相关资格检测中心判定合格产品。三、架线施工张力场现场总体部署示意图1. 移动式器材棚2. 休息值班棚3. 垃圾箱4. 作业区围栏5. 安全提醒、警示牌6. 施工作业点责任牌7. 危险源分析及预控方法牌8. 友谊提醒牌9. 插入式彩旗10. 临时大门（适适用于500kV线路及大跨越工程）11. 大张力机12. 小牵引机13. 导线14. 导引绳15. 指挥棚16. 灭火器牵引场现场总体部署示意图6. 安全提醒、警示牌7. 施工作业点责任牌8. 危险源分析及预控方法牌9. 插入式彩旗10. 临时大门（适适用于500kV线路及大跨越工程）11. 灭火器12. 移动式器材棚13. 休息值班棚14. 弃物箱15. 作业区围栏1. 大牵引机2. 小张力机3. 导引绳4. 导引绳盘5. 指挥棚1、张力场施工现场整体部署：1.1 张力场通常选择线路上宽约25m，长约50m平整场地，并应能便于进行牵引机、张力机、缆盘等材料和设备放置和搬运。张力场总体部署宜紧凑，以降低青苗损失。1.2 作业区设置安全围栏（图1.1），每隔6米安插1个彩旗（图1.2），用滑石粉进行作业区内牵、张区等区域划分。大跨越工程安全围栏采取浸塑钢网板围挡（图1.3）。1.3 作业区临时大门（图3.1）距围栏入口5m左右，设置方向依据现场情况确定。220kV及以下工程利用安全围栏和彩旗做临时大门，宽度3000mm5000mm，以满足施工需要为准。图3.1说明：500kV牵张场用，图文采取喷绘制作，尺寸6000mm8000mm1.4 大门和围栏入口之间道路两边设置4块标牌，安全提醒警示牌、作业点责任牌、危险源分析及预控方法牌、友谊提醒牌（图3.2）。图3.2说明：材料为钢质，中间内容部分宜用镀锌板，图文采取写真车贴（括号内数值用于张力场、牵引场、大跨越等相对固定场所）。1.5指挥棚（图3.3）设置在小牵引机和大张力机之间靠近小牵引机道路旁，休息值班棚（图1.8）设置在场内合适位置。图3.31.6 现场要有可回收和不可回收弃物箱（图1.10）放置在休息棚旁，消防器材（图1.22）和移动器材棚（图1.8）设置在导引绳区域靠近主通道旁。1.7 导线盘区域设置在大张力机后方，线盘放置地面平整、坚实，滚动方向前后均掩牢，摆放整齐有序方便吊装。吊车停靠在导线盘区域。导引绳区设置在小牵引区后方，摆放整齐有序方便吊装。2、牵引场施工现场整体部署：牵引场部署和张力场部署基础相同，作业区范围比张力场稍小，通常选择线路上宽约25m，长约35m平整场地。3、张力场、牵引场必备安全设施及操作：3.1 进入施工现场全部些人员必需正确佩戴安全帽（图1.14），现场责任人及安全员必需穿红马甲（图1.15），施工人员必需正确配用个人劳动保护用具。3.2 现场电气设备必需正确安装设备接地线（图1.18）；牵、张机处必需设置操作规程牌（图1.7）图3.4。四、跨越架搭设整体部署：1、电力线跨越架宜停电搭设，验电时必需穿绝缘鞋戴绝缘手套（图1.21），使用合格验电器（图4.1），并正确挂好施工接地线（图4.2）。图4.1图4.2图4.3说明：根据技术方法要求进行搭设2、线路跨越架通常为毛竹立体架（图4.3），跨越架应经使用单位验收合格后挂1块验收合格牌（图4.4）方可使用。架体上必需在4面显著处各设置1块警示牌（图4.5）。图4.4说明：材质为铝质，尺寸400mm600mm图4.5说明：材质为铝质，尺寸500mm400mm3、公路架必需设置限高牌（图4.6），靠路边立杆2米以下必需涂刷红白漆或粘贴彩色反光纸，施工时在道路上设置限速牌（图4.7）及提醒牌，架体尽头拉线必需设置涂刷红白漆护套管。图4.7说明：限速标牌按路政部门要求制作或由路政部门提供。图4.6说明：材质为铝质，尺寸500mm400mm五、架线必备安全设施及操作：1、牵引机、张力机出口处，牵引绳、导地线必需分别安装接地滑车。 2、现场配置锚线爬梯（图1.16）。3、牵引机、张力机操作人员必需站在绝缘垫上。4、附件安装必需配置下线爬梯（图5.1），操作过程中要利用安全绳和速差自控器进行二道保护（图5.2），安装个人保安接地线（图5.3）。感应电较大时施工人员宜穿防静电服（图5.4）。图5.1图5.2图5.4图5.3六、项目部整体部署：1、项目部应选择在交通便利，水电齐全，通讯通畅，靠近线路，有较为宽大办公环境，场地能停放车辆，有较为整齐、卫生食堂租用房，生活区、办公区应相对独立设置。2、在项目部大门较为醒目处设项目部铭牌（图6.1）。图6.1说明：尺寸500mm2500mm3、项目部设置项目经理室、办公室、会议室，各室门头设置门牌（图6.2）。图6.2说明：部门牌采取不锈钢材或PVC材质，尺寸300mm120mm4、办公室内设置工程项目概况牌、工程项目建设管理责任牌、工程项目管理目标牌，工程路径及总体部署图（图6.3）。大跨越工程设安全文明施工宣传橱窗（或宣传栏、学习园地）（图6.4）。具体尺寸大小可结合办公室结构设置。图6.3说明：图文采取写真制作（四牌尺寸1500mm1100mm），背板采取PVC材料或KT板。图6.4说明：不锈钢材质，设置应牢靠。5、办公室内设项目组织机构图、应抢救援组织机构网络图、各部门岗位职责图、安全文明施工纪律图，全部采取图6.5规格。图6.5说明：图文写真制作，后面采取PVC材料或KT板尺寸800mm600mm6、安全生产天数牌（图6.6）、施工进度表、晴雨表（图6.7），依据办公室大小进行部署，排列整齐。图6.6说明：图文写真制作，后面采取PVC材料或KT板尺寸1000mm800mm图6.7说明：依据工程杆塔具体情况制作办公室效果图7、办公室设置1部外线电话及传真机，并配置微机、打印机等办公必需设备（数码摄影机、摄像机），确保有1台微机和INTERNET网连接实现远程数据传输，资料档案柜，安全帽架、办公桌配置、办公桌上设置桌牌、项目经理室、办公室、会议室配置饮水机，设置灭火器及可回收、不可回收垃圾箱、必需时配置空调设施，办公人员衣服整齐洁净正确佩带岗位胸卡。8、会议室内配置投影仪（500kV项目部配置）及背景墙（图6.8）。图6.8说明：方管框架，图文采取喷绘，尺寸现场决定。实物效果图9、生活区设置维护责任人标牌，生活区院内划出停车位，车辆按要求停放，生活区内设可回收、不可回收垃圾箱和消防器材。10、生活区设置标准水冲式卫生间，良好洗浴设施，宿舍应有良好居住条件，应设置学习娱乐场所。11、食堂应配置不锈钢厨具、冰柜、消毒柜等设施，洁净整齐，符合卫生防疫要求，并张贴食堂卫生防疫宣传牌（图6.9）。图6.9说明：图文写真制作，背板采取PVC材料或KT板。尺寸800mm600mm、1200mm800mm七、材料站部署：1、项目部材料站应选择交通便利、场地开阔、安全可靠、满足放置材料和机械设备条件场地，要求露天场地平整、地面无积水，符合装卸、搬运等要求。2、大门处设置项目部材料站标识牌（图6.1），材料站入口处设置车辆限速标志牌（图4.7，限速为5km/h）。3、场区内按使用性质划分为材料堆放区（塔材、导地线、瓷瓶等堆放）并设置区域标识牌（图1.5）、材料标识牌（图7.1）和机械牌（图7.2）。4、塔材区、导线区材料分类码放整齐，安全可靠，周围设置安全围栏（图1.1）及警示牌。5、工具房地面一律硬化，内设组合式铁制工具货架，多种物品分类标识清楚（图7.3），摆放整齐。6、材料站设置6个干粉灭火器（图1.22），场区内多种标牌、标识必需规范齐全。图7.1说明：材质采取厚铝板，尺寸80mm60mm。图7.2说明：材质采取厚铝板，尺寸80mm60mm。图7.3
