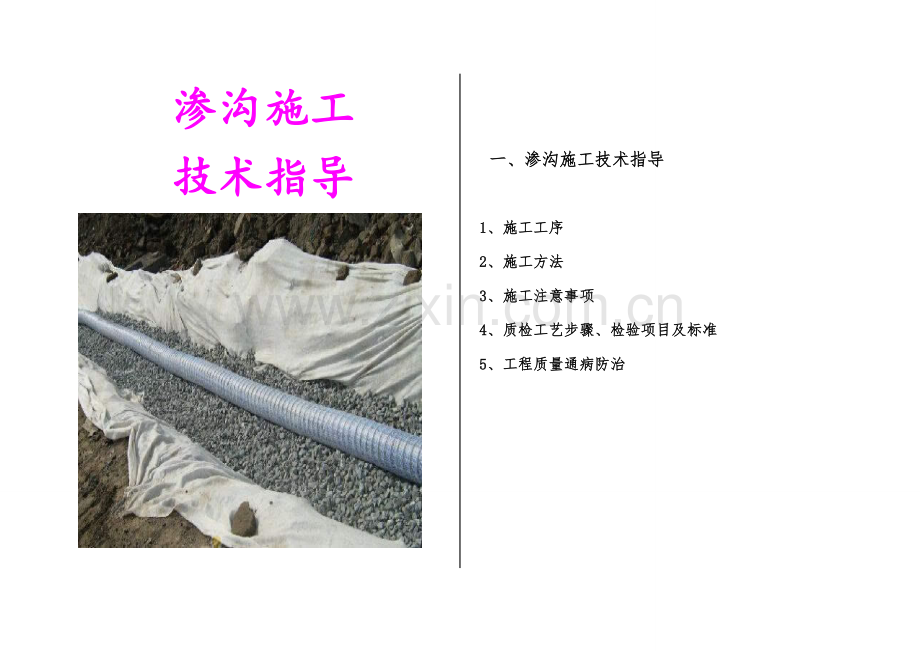

渗沟施工
技术指导

一、渗沟施工技术指导

1、施工工序
2、施工方法
3、施工注意事项
4、质检工艺步骤、检验项目及标准
5、工程质量通病防治

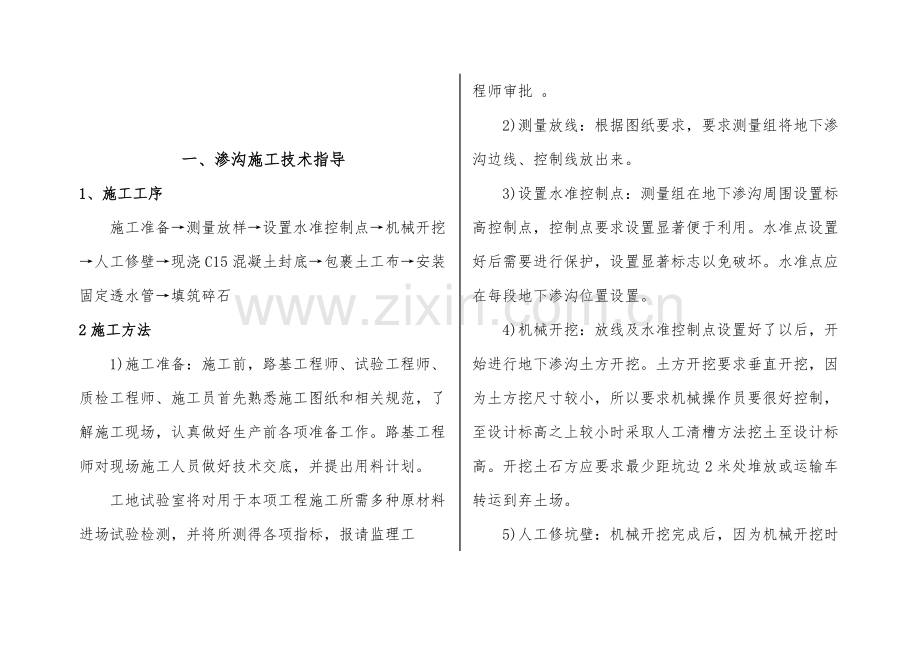

一、渗沟施工技术指导
1、施工工序
施工准备→测量放样→设置水准控制点→机械开挖→人工修壁→现浇C15混凝土封底→包裹土工布→安装固定透水管→填筑碎石
2施工方法
1)施工准备：施工前，路基工程师、试验工程师、质检工程师、施工员首先熟悉施工图纸和相关规范，了解施工现场，认真做好生产前各项准备工作。路基工程师对现场施工人员做好技术交底，并提出用料计划。
工地试验室将对用于本项工程施工所需多种原材料进场试验检测，并将所测得各项指标，报请监理工
程师审批 。
2)测量放线：根据图纸要求，要求测量组将地下渗沟边线、控制线放出来。
3)设置水准控制点：测量组在地下渗沟周围设置标高控制点，控制点要求设置显著便于利用。水准点设置好后需要进行保护，设置显著标志以免破坏。水准点应在每段地下渗沟位置设置。
4)机械开挖：放线及水准控制点设置好了以后，开始进行地下渗沟土方开挖。土方开挖要求垂直开挖，因为土方挖尺寸较小，所以要求机械操作员要很好控制，至设计标高之上较小时采取人工清槽方法挖土至设计标高。开挖土石方应要求最少距坑边2米处堆放或运输车转运到弃土场。
5)人工修坑壁：机械开挖完成后，因为机械开挖时
坑壁较为粗糙，所以要采取人工方法进行坑壁修顺修直，人工修整好基坑后向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工。
6)封底浇筑：基底整平完成后，采取槽钢作为支挡模板，打设钢筋固定，混凝土采取拌和站集中供给，罐车运至现场，由人工入仓，浇筑振捣。上表面要求平整无突露尖锐物，因为透水硬管和混凝土之间只有一层土工布，严格控制好纵坡。封底浇筑完后向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工。
7)包裹土工布：人工根据设计位置布设土工布。
依据现场情况，确定土工布尺寸，裁剪后给予铺设，剪裁尺寸应正确。检验宽度是否适宜，搭接处应平整，松紧适度。
对搭接部位进行缝合时缝合线应平直，针脚要均匀。缝合后检验土工布是否铺设平整，是否存在缺点。如存在不合要求现象，应立即进行修补。土工布铺设完成后应向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工。
8)安装透水管：安装透水管时管道接口要严密，搭接长度20cm,调整顺直，固定管道，并铺出汇水坡。管道安装后应向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工。
9)填筑碎石:碎石填筑前必需确保表面清洁无杂物。
3、施工注意事项
1）基底处理应符合设计要求，基底应密实、平整，且无淤积、树根、石块等杂物，无积水。排水垫层、滤层结构形式应符合设计要求，并确保排水通畅。
2）基槽开挖后要检验沟底高程，确保纵坡顺适、沟底平整、排水通畅、无冲刷和阻水现象。
3）渗沟位置、断面、尺寸、坡度、应符合设计要求。
4）反滤层应选择筛选过中砂、粗砂、砾石等渗水性材料分层填筑。
5）渗水土工布搭接采取较粗线将土工布接头处缝合，封口要牢靠，且不能影响土工布透水。
6）若遇雨季施工时，应加强排水方法处理，以防雨水冲刷基础，影响工程质量。

4、质检工艺步骤、检验项目及标准
1)基础开挖后，工程施工人员应时刻把好质量关， 每道工序经质检、试验、测量等检测人员到场，检测她们责任范围内工程质量合格，并经监理工程师鉴证合格后，方可进行下道工序。
2）该工程所用碎石材料等全部应取得检验合格证方准进场，不然拒绝验收签证、更不能使用。
3）渗沟施工检验项目及标准见下表。

表1 盲沟实测项目
项次
检测项目
要求值或许可偏差
检验方法和频率
权值
1
沟底标高（mm）
±15
水准仪：每10-20m测1处
1
2
断面尺寸（mm）
大于设计
尺量：每20m测1处
1
5 工程质量通病防治
在渗沟施工中通常出现排水不畅，应在开挖基坑时用水准仪测量，按设计坡度开挖，确保排水通畅。
