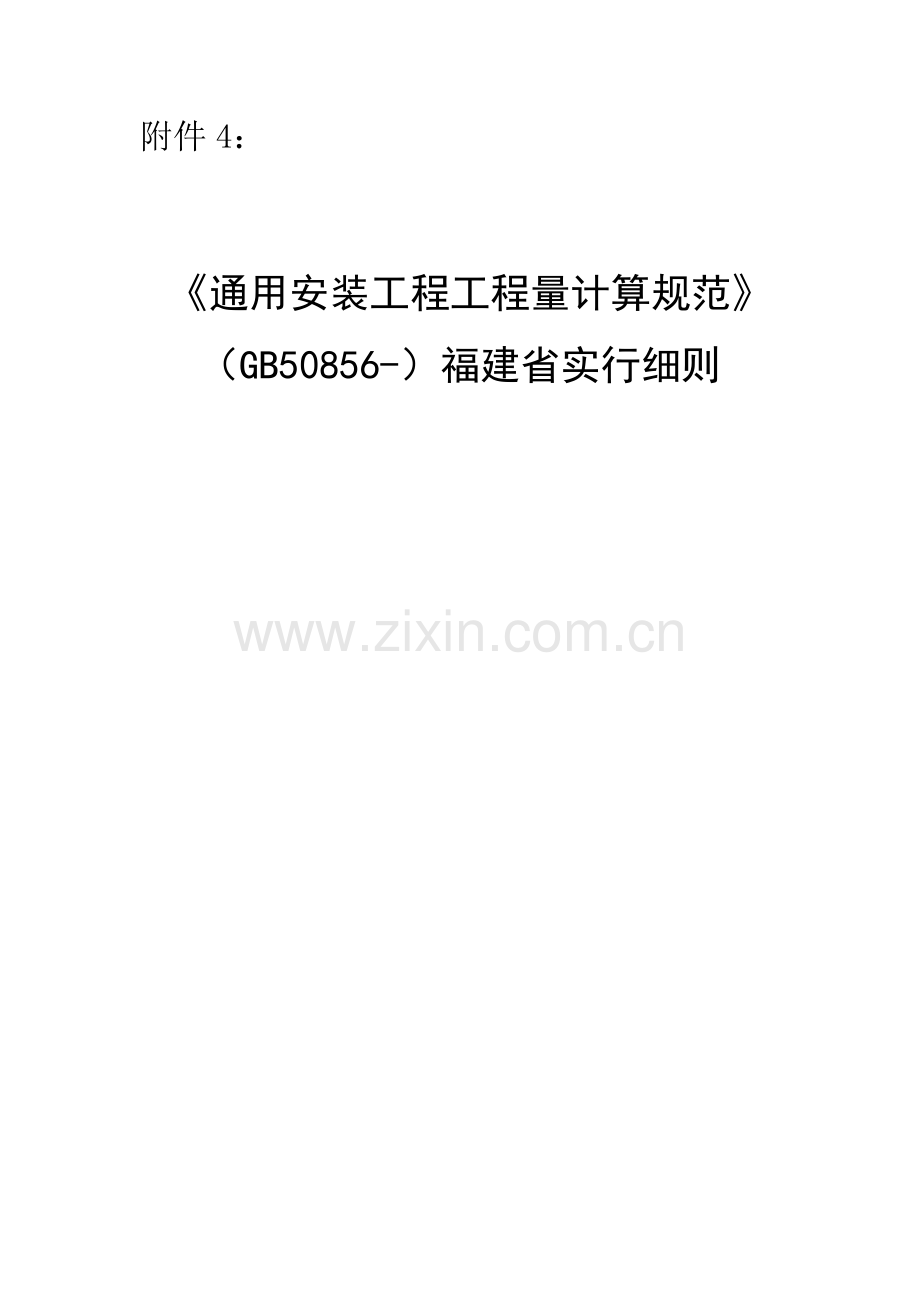

附件4：《通用安装工程工程量计算规范》（GB50856-）福建省实行细则目次总阐明 1 附录D电气设备安装工程 2 D．8电缆安装 2 D．9防雷及接地装置 2 附录E建筑智能化工程 3 E．2综合布线系统工程 3 E．8住宅社区智能化系统工程 3 E.9有关问题及阐明 4 附录G通风空调工程 5 G．2通风管道制作安装 5 附录K给排水、采暖、燃气工程 6 K．3管道附件 6 K．6采暖、给排水设备 6 附录M刷油、防腐蚀、绝热工程 7 M．2防腐蚀涂料工程 7 附录N办法项目 8 N．1专业办法项目 8 N．2总价办法项目 10 N.3 二次搬运 10 N.4有关问题及阐明 11 附录P 其她项目 12 P．1其她项目 12 总阐明一、为了适应我省建筑业发展需要，进一步规范和统一我省通用安装工程工程量计算规则与工程量清单编制办法，依照《通用安装工程工程量计算规范》（GB50856-）（如下简称《安装计量规范》）和《福建省通用安装工程预算定额》（FJYD-301-～ FJYD-311-），制定《通用安装工程工程量计算规范》（GB50856-）福建省实行细则（如下简称《安装实行细则》）。二、《安装实行细则》合用于我省通用安装工程工程量清单计价。三、依照福建省实际状况，增长、修改了《安装计量规范》附录某些内容，《安装实行细则》仅列出变动内容，其她未作规定，均按《安装计量规范》执行；《安装实行细则》与《安装计量规范》不一致之处，按《安装实行细则》执行。四、《安装实行细则》附录中工程量清单项目，增长工程量清单项目编码为新增编码，与《安装计量规范》不重复。五、分某些项工程量清单、办法项目清单、其她项目清单应按照《安装实行细则》和《福建省建筑安装工程费用定额》（）执行，不再编列规费和税金项目清单。六、编制工程量清单时，遇缺项项目，按照我省现行其她专业实行细则规定进行编码列项，依然局限性，自行补充。附录D电气设备安装工程 D．8电缆安装电缆安装工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表D.8规定执行。表D．8 电缆安装（编码：030408）项目编码项目名称项目特性计量单位工程量计算规则工作内容防火堵洞 1. 名称 2. 材质 3. 方式 4. 部位 1.处 2.m3 1. 以处计量，按设计图示数量计算 2. 以m3计量，按设计图示尺寸以体积计算安装防火涂料 1.㎡ 2.kg 1. 以㎡计量，按设计图示尺寸以面积计算 2. 以kg计量，按设计图示尺寸以质量计算 D．9防雷及接地装置防雷及接地装置工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表D.9规定执行。表D．9 防雷及接地装置（编码：030409）项目编码项目名称项目特性计量单位工程量计算规则工作内容避雷引下线 1.名称 2.材质 3.规格 4.安装部位 5.安装形式 6.断接卡子、箱材质、规格 m 按设计图示尺寸以长度计算（含附加长度） 1. 避雷引下线制作、安装 2. 断接卡子、箱制作、安装 3. 接地测试点安装 4. 运用主钢筋焊接 5. 补刷（喷）油漆运用底板钢筋网等电位联焊 1.名称 2.材质 3.规格 m2 按设计图示面积计算 1.运用底板钢筋网焊接 2.补刷（喷）油漆附录E建筑智能化工程 E．2综合布线系统工程综合布线系统工程工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表E.2规定执行。表E．2 综合布线系统工程（编码：030502）项目编码项目名称项目特性计量单位工程量计算规则工作内容双绞线缆 1. 名称 2. 规格 3. 线缆对数 4. 敷设方式 m 按设计图示尺寸长度以米计算，含预留长度 1. 敷设 2. 标记 3. 卡接大对数电缆光缆注：预留长度计算按《国家计算规范》附录D电气设备安装工程中表D.15.7-5和表D.15.7-8规定计算。 E．8住宅社区智能化系统工程住宅社区智能化系统工程工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表E.8规定执行。表E．8 住宅社区智能化系统工程（编码：030508）项目编码项目名称项目特性计量单位工程量计算规则工作内容家居控制系统设备安装 1.名称 2.规格 3.类别 4.程式 5.通道数台(个) 按设计图示数量计算 1.本体安装 2.单体调试家居智能化系统设备调试 1.名称 2.规格 3.类别台按设计图示数量计算单体调试社区智能化系统设备调试 1.名称 2.规格 3.类别台(户) 按设计图示数量计算联体调试社区智能化系统设备试运营 1.名称 2.规格 3.类别系统按设计图示数量计算全区试运营 E.9有关问题及阐明 E.9.1 土方工程，应按现行《房屋建筑与装饰工程工程量计算规范》GB50854福建省实行细则有关项目编码列项。 E.9.2 开挖路面工程，应按现行《市政工程工程量计算规范》GB50857福建省实行细则有关项目编码列项。 E.9.3 配管工程，线槽，桥架，电气设备，电气器件，接线箱、盒，电线，接地系统，凿（压）槽，打孔，打洞，人孔。手孔，立杆工程，应按规范附录D电器设备安装工程有关项目编码列项。 E.9.4 蓄电池组、六孔管道、专业通信系统工程，应按规范附录L通信设备及线路工程有关编码列项。 E.9.5 机架等项目除锈、刷油应按规范附录M刷油、防腐蚀、绝热工程有关项目编码列项。 E.9.6 如主项项目工程与需综合项目工程量不相应，项目特性应描述综合项目型号、规格、数量。 E.9.7 由国家或地方检测验收部门进行检测验收应按规范附录N办法项目有关项目编码列项。附录G通风空调工程 G．2通风管道制作安装通风管道制作安装工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表G.2规定执行。表G．2 通风管道制作安装（编码：030702）项目编码项目名称项目特性计量单位工程量计算规则工作内容玻璃钢通风管道 1. 名称 2. 形状 3. 规格 4. 板材厚度 5. 支架形式、材质 6. 接口形式㎡按设计图示内径或内周长以展开面积计算 1. 风管、管件安装 2. 支吊架制作、安装 3. 过跨风管落地支架制作、安装复合型风管 1. 名称 2. 材质 3.形状 4.规格 5.板材厚度 6.接口形式 7.支架形式、材质穿墙套管制作安装 1.名称 2.材质 3.规格 m2 按设计图示内径尺寸以展开面积计算 1.制作 2.安装注：1. 风管展开面积，不扣除检查孔、测定孔、送风孔、吸风孔等所占面积；风管长度一律以设计图示中心线长度为准（主管与支管以其中心线交点划分），涉及弯头、三通、变径管、天圆地方等管件长度，但不涉及部件所占长度。风管展开面积不涉及风管、关口重叠某些面积。风管渐缩管：圆形风管按平均直径；矩形风管按平均周长。 2 穿墙套管按展开面积计算，单独列项。 3 通风管道法兰垫料或封口材料，按图纸规定应在项目特性中描述。 4 净化通风管空气干净度按100000级原则编制，净化通风管使用型钢材料如规定镀锌时，工作内容应注明支架镀锌。 5 弯头导流叶片数量，按设计图纸或规范规定设计。 6 风管检查孔、温度测定孔、风量测定孔数量，按设计图纸或规范规定计算。附录K给排水、采暖、燃气工程 K．3管道附件管道附件工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表K.3规定执行。表K．3 管道附件（编码：031003）项目编码项目名称项目特性计量单位工程量计算规则工作内容沟槽阀门 1.类型 2.材质 3.规格、压力级别 4.连接形式个按设计图示数量计算阀门安装喷泉喷头 1.名称 2.材质 3.规格、压力级别 4.连接形式个按设计图示数量计算安装成品水表箱 1.材质 2.规格 3.安装部位个按设计图示数量计算 1.箱体安装 2.墙体修凿 K．6采暖、给排水设备采暖、给排水设备工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表K.6规定执行。表K．6 采暖、给排水设备（编码：031006）项目编码项目名称项目特性计量单位工程量计算规则工作内容水箱自洁器 1.类型 2.型号、规格 3.安装部位台按设计图示数量计算安装附录M刷油、防腐蚀、绝热工程 M．2防腐蚀涂料工程防腐蚀涂料工程工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表M.2规定执行。表M．2 防腐蚀涂料工程（编码：031202）项目编码项目名称项目特性计量单位工程量计算规则工作内容防火涂料 1. 除锈级别 2. 涂刷（喷）品种 3. 涂刷（喷）遍数、漆膜厚度 4. 耐火级别（h） 5. 耐火厚度（mm） 1.㎡ 2.kg 1. 以㎡计量，按设计图示尺寸以面积计算 2. 以kg计量，按设计图示尺寸以质量计算 1. 除锈 2. 调配、涂刷（喷）防火圈 1.类型 2.型号、规格 3.安装部位个按设计图示数量计算安装附录N办法项目 N．1专业办法项目专业办法项目工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表N.1规定执行。表 N.1 专业办法项目（编码：031301）项目编码项目名称项目特性计量单位工程量计算规则工作内容吊装加固项一种单体工程列一项 1.行车粱加固 2.桥式起重机加固及负荷实验 3.整体吊装暂时加固件,加固设施拆除、清理金属抱杆安装拆除、移位项一种单体工程列一项 1.安装、拆除 2.位移 3.吊耳制作安装 4.拖拉坑挖埋平台铺设、拆除项一种单体工程列一项 1.场地平整 2.基本及支墩砌筑 3.支架型钢搭设 4.铺设 5.拆除、清理顶升、提高装置项一种单体工程列一项安装、拆除大型设备专用机具项一种单体工程列一项焊接工艺评估项一种单体工程列一项焊接、实验及成果评价胎(模)具制作、安装、拆除项一种单体工程列一项制作、安装、拆除防护棚制作安装折除项一种单体工程列一项防护棚制作、安装、拆除特殊地区施工增长项一种单体工程列一项 1.高原、高寒施工防护 2.地震防护安装与生产同步进行施工增长项一种单体工程列一项 1.火灾防护 2.噪音防护在有害身体健康环境中施工增长项一种单体工程列一项 1.有害化合物防护 2.粉尘防护 3.有害气体防护 4.高浓度氧气防护工程系统检测、检查项一种单体工程列一项 1.起重机、锅炉、高压容器等特种设备安装质量监督检查检测 2.由国家或地方检测部门进行各类检测设备、管道施工安全、防冻和焊接保护项一种单体工程列一项为保证工程施工正常进行防冻和焊接保护焦炉烘炉、热态工程项一种单体工程列一项 1.烘炉安装、拆除、外运 2.热态作业劳保消耗管道安拆后充气保护项一种单体工程列一项充气管道安装、拆除隧道内施工通风、供水、供气、供电、照明及通讯设施项一种单体工程列一项通风、供水、供气、供电、照明及通讯设施安装、拆除脚手架搭拆项按各附录分别列项 1.场内、场外材料搬运 2.搭、拆脚手架 3.拆除脚手架后材料堆放其她办法项一种单体工程列一项为保证工程施工正常进行所发生费用注：1 由国家或地方检测部门进行各类检测，指安装工程不涉及属经营服务性项目，如通电测试、防雷装置检测、安全、消防工程检测、室内空气质量检测等。 2 其她办法项目必要依照实际办法项目名称拟定项目名称，明确描述工作内容及包括范畴。 3 工程系统检测、检查，按工程项目实际需要列项。 4 操作高度增长费在办法项目清单中不单独列项，安装高度超过基本高度时，应在分某些项工程量清单项目特性中描述并计算。 5 专业办法项目项目特性，应依照工程项目特点、设计规定、施工验收规范、施工组织设计方案及关于规定进行描述。 N．2总价办法项目总价办法项目工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表N.2规定执行。表N.2 总价办法项目（编码：031302）项目编码项目名称项目特性计量单位工程量计算规则工作内容安全文明施工费（无需描述）项一种单体工程列一项 1.环保费 2.安全施工费 3.文明施工费 4.暂时设施费其她总价办法费（无需描述）项一种单体工程列一项 1.夜间施工增长费 2.已竣工程及设备保护费 3.风雨季施工增长费 4.冬季施工增长费 5.工程定位复测费注：1 安全文明施工费涉及环保费、安全施工费、文明施工费和暂时设施费，详细工作内容按照《福建省建筑安装工程费用定额》（）规定执行。 2 其她总价办法费涉及夜间施工增长费、已竣工程及设备保护费、风雨季施工增长费、冬季施工增长费和工程定位复测费，详细工作内容按照《福建省建筑安装工程费用定额》（）规定执行。 N.3 二次搬运二次搬运工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表N.3规定执行。表N.3二次搬运（编号：031303）项目编码项目名称项目特性计量单位工程量计算规则工作内容二次搬运 1.搬运内容 2.搬运距离项（或其她计量单位）按需要搬运材料、成品、半成品计量单位或项计算由于施工场地条件限制而发生材料（含设备）、成品、半成品等一次运送不能到达堆放地点，必要进行二次或多次装、运、卸、堆放 N.4有关问题及阐明 N.4.1 工业炉供炉、设备负荷试运装、联合试运转、生产准备试运转及安装工程设备场外运送应依照招标人提供设备及安装重要材料堆放点按本节附录其她办法编码列项。 N.4.2 大型机械设备进出场及安拆，应按现行《房屋建筑与装饰工程工程量计算规范》GB50854福建省实行细则有关项目编码列项。附录P 其她项目 P．1其她项目其她项目工程量清单项目设立、项目特性描述内容、计量单位及工程量计算规则，应按表P．1规定执行。表P．1其她项目（编号：031401）项目编码项目名称项目特性计量单位工程量计算规则工作内容暂列金额项一种单体工程列一项 1.不可预见采购 2.设计变更 3.现场签证 4.合同调节 5.索赔 6.规定列入项目专业工程暂估价项一种单体工程列一项总承包服务费项一种单体工程列一项注：本表项目特性无需描述，各项目详细工作内容，按照《福建省建筑安装工程费用定额》（）规定执行。
