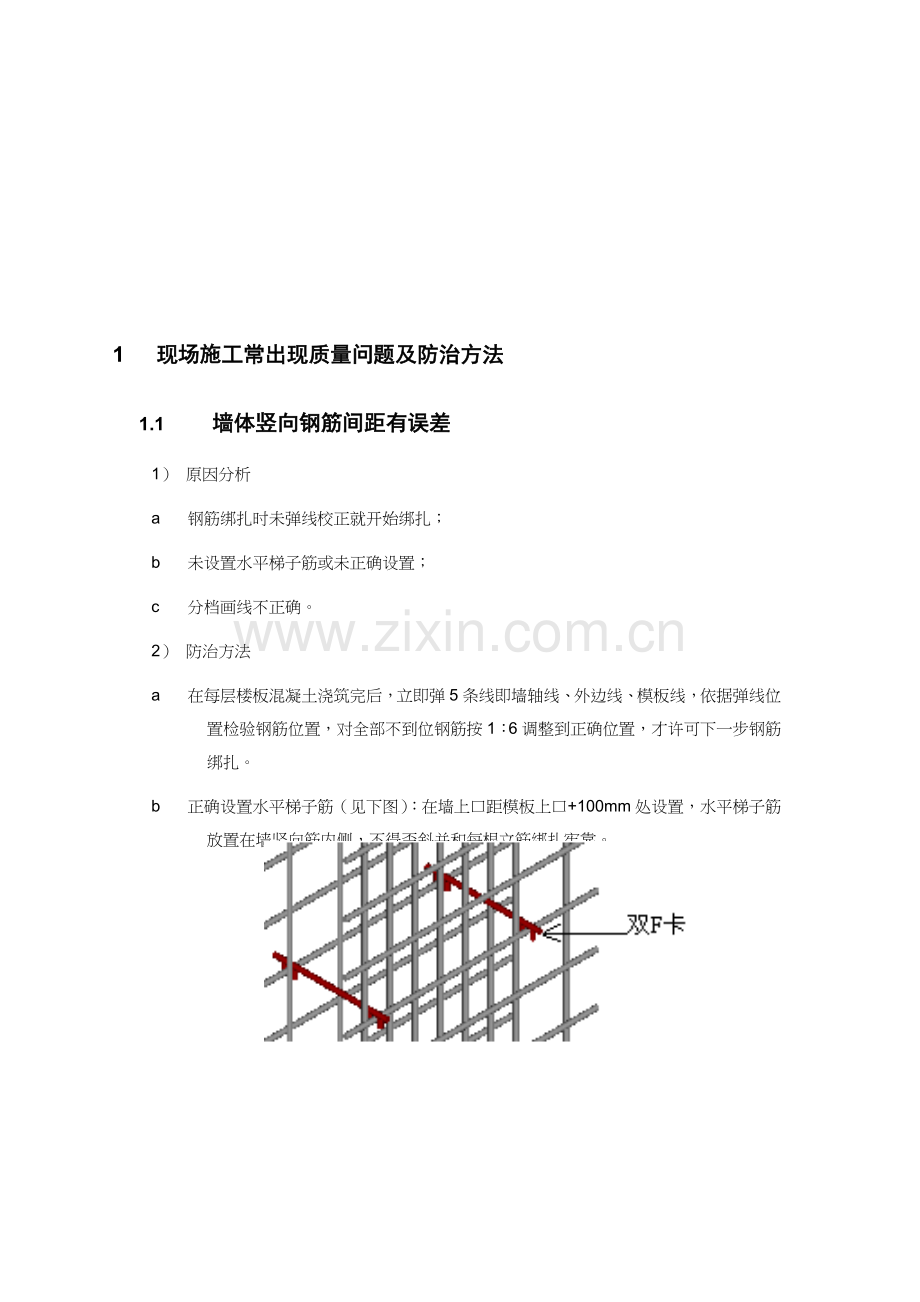

1 现场施工常出现质量问题及防治方法1.1 墙体竖向钢筋间距有误差1） 原因分析a 钢筋绑扎时未弹线校正就开始绑扎；b 未设置水平梯子筋或未正确设置；c 分档画线不正确。2） 防治方法a 在每层楼板混凝土浇筑完后，立即弹5条线即墙轴线、外边线、模板线，依据弹线位置检验钢筋位置，对全部不到位钢筋按1：6调整到正确位置，才许可下一步钢筋绑扎。b 正确设置水平梯子筋（见下图）：在墙上口距模板上口+100mm处设置，水平梯子筋放置在墙竖向筋内侧，不得歪斜并和每根立筋绑扎牢靠。c 绑扎时画线正确，距暗柱起步筋为50mm，中间钢筋竖向间距从中向两边分，见下图：d 分布筋相交点呈八字扣绑扎，绑扎完后卷尺拉通校正一遍。1.2 墙体钢筋保护层厚度不正确1） 原因分析a 钢筋保护层厚度模糊，未正确换算；b 校正处理不正确或未校正；c 采取不正确保护层垫块或垫块方法不得力。d 不清楚长城杯要求钢筋保护层偏差。2） 防治方法a 正确定识钢筋保护层并进行换算：钢筋保护层是指钢筋外皮到混凝土边距离，当水平钢筋在墙立筋外侧时，墙立筋保护层为（15mm+水平筋直筋）或2倍水平钢筋直径（当水平钢筋直径14mm时，水平钢筋保护层取钢筋直径）。b 竖向钢筋校正应从板底部开始校正，并按1：6打弯，浇筑顶板时在板内设置水平附加筋绑牢，在浇筑中派看筋人员随时整理校正。c 垫块设置要合理：正确选择垫块种类：现在用于墙体塑料卡厚度种类较少，通常只有15mm、30mm两种，通常15mm垫块卡在水平筋上，30mm垫块卡在竖向筋上，种类少不能适应多种不一样厚度保护层。所以当水平筋直径小于14mm时，采取15mm垫块卡在水平筋上可确保保护层正确，当水平钢筋直径大于14mm时，提议采取砂浆垫块，垫块制作在模具内应确保其正确性并在使用时达成应有强度，垫块制作见下图：薄钢板带多层板垫块设置合理、牢靠：塑料垫块卡在水平筋上，开口必需朝下，砂浆垫块设置在墙分布筋相交点处并绑扎牢靠，通常墙体垫块设置间距为6001000mm呈梅花型部署。采取双F卡控制钢筋保护层，设置处可替换墙体S钩或保护层垫块，通常趋向于在墙中设置一排，双F卡形式见下图：d 长城杯规范通常高于国家标准，创结构长城杯工程钢筋保护层偏出为3mm，超出该值均要进行处理、校正。1.3 梁柱箍筋绑扎不到位1） 原因分析a 箍筋未预检，不适宜箍筋用于工程中；b 箍筋赶上机械连接处时仍然采取同尺寸箍筋绑扎；c 绑扎不牢靠，绑扎方法欠合理；d 大小箍筋未分开绑扎；e 搭接部位没有采取专用箍筋（指专门用于搭接绑扎部位一个箍筋）。2） 防治方法a 将箍筋纳入预检中，绑扎前再认真挑选一遍，通常用于工程中箍筋均要预检合格，箍筋检验可用下图模具进行检验：b 箍筋画线排挡时，对于赶上焊接、机械连接处箍筋应作上下加密处理，避免绑扎不到位；也能够不作加密处理，在焊接、机械连接处改用大一号箍筋绑扎（大一号箍筋需按现场尺量尺寸加工）。c 梁柱箍筋转角处通常采取兜扣或缠扣绑扎，中间采取八字扣，不得采取单一顺扣方法，另外箍筋和主筋绑扎时，四角主筋和箍筋应兜角到位并绑扎牢靠，然后再绑扎中间各相交点。d 同一位置处梁柱大小箍筋应分开用绑扎丝绑牢，这么可使箍筋和主筋绑扎牢靠，混凝土振捣时不轻易松散。用于非搭接部位用于搭接部位专用箍筋e 主筋搭接部位应采取专用箍筋绑扎，这么可使箍筋135角到位，确保等号平行。专用箍筋样式见下图：1.4 钢筋起步筋位置错误或不正确1） 原因分析a 钢筋起步筋位置不清楚；b 未弹线（或画线）就任意绑扎。2） 防治方法a 明确各部位钢筋起步筋位置剪力墙第一道水平筋起步距楼板结构面为50mm；暗柱第一道起步箍筋距楼板结构面为25mm30mm。剪力墙第一根竖向钢筋距暗柱边50mm。连梁第一道起步箍筋距暗柱边50mm，在暗柱内也要加一道箍筋，位置距暗柱边50mm（注意：03G101中是100mm，长城杯按50mm检验）。梁钢筋起步筋距柱（或墙）边50mm或距主梁边50mm。板起步筋距支座边50mm。b 钢筋绑扎时应先弹线（或画线），第一道起步筋画线位置应正确；当墙体内设置竖向梯子筋时，梯子筋第一道横档距混凝土结构面必需为50mm，且同一道墙内竖向梯子筋应调平。绑扎时应加强责任心。1.5 钢筋搭接长度不够1） 原因分析a 墙体、柱等竖向钢筋绑扎不牢，浇筑混凝土下滑，造成甩茬长度不够；b 绑扎前搭接长度没有画基准线，致使绑扎时搭接长度长短不一。2） 防治方法a 绑扎牢靠、预防下滑方法宜采取20绑扎丝绑扎，搭接部位绑3扣，中间、两端各绑一扣。全部钢筋相交点均要绑扎拧紧，绑扣不能用同一方向顺扣，可采取八字扣，要求拧转两圈半。柱、暗柱箍筋和主筋采取不易下滑缠扣绑扎方法。b 绑扎前，在竖向甩茬筋、水平筋上画线（或拉通线）绑扎，预防搭接端头长短不一、或搭接长度不够，下图为墙体竖向筋绑扎前拉通线（或画线）示意图：1.6 抗震箍筋135弯钩角度不正确，或弯钩长度长短不一1） 原因分析a 加工箍筋转子（即弯弧内直径）不符合规范要求；b 为方便绑扎，人为将箍筋角度扳成喇叭状；c 箍筋下料时未严格画线加工，弯钩角度及长度未标识，造成弯钩长度长短不一。2） 防治方法a 加工箍筋转子应依据所加工箍筋直径进行调换，不能采取同一转子。其转子直径（即弯弧内直径）对于HPB235级钢筋应大于2.5d（d为所加工箍筋直径）且大于受力钢筋直径；对于HRB335、HRB400级钢筋应大于4d且大于受力钢筋直径。b 绑扎时人为将箍筋扳成喇叭箍关键原因是违反操作程序，将箍筋扳成豁口后套入然后再合拢箍筋，致使钢筋角度成喇叭状。处理措施是严格按操作程序施工：柱、暗柱箍筋待主筋连接完成后从上往下套箍筋，从下往上绑扎，模内梁筋绑扎先放置箍筋再穿梁下铁，模外梁筋绑扎先穿梁上铁再套箍筋。c 箍筋下料时，应先画线，画线时扣除弯曲调整值，经试弯调整好扳距值后再正式加工，为确保箍筋弯钩角度、长度正确，应在操作台上标识出135线及弯钩长度线，见下图：1.7 墙模板定位钢筋焊在受力筋上1） 现象为图方便，模板定位筋直接焊在墙受力主筋上，门窗洞口模板定位筋直接焊在暗柱主筋或箍筋上，烧伤了主筋或箍筋，降低了受力钢筋截面。2） 处理措施a 附加钢筋，将模板定位筋焊在附加筋上，此措施会对应增加一定成本；b 采取双F卡，在需要对模板定位地方设置双F卡（端头刷防锈漆），既可有效控制模板，又可在设置部位替换保护层垫块及拉钩。1.8 钢筋定位方法筋设置偏多，造成浪费1） 现象a 用于控制钢筋保护层及间距、位置水平梯子筋过多，如每道墙上、中、下设置三道造成浪费；b 竖向梯子筋每道墙设置过多，或替换墙立筋时没有比墙立筋大一等级；c 替换垫块及拉钩双F卡设置过多，加工精度不高不能有效控制模板，既增加了成本，又起了反作用；d 框架柱、暗柱钢筋定位用定位框上、中、下设置三道，设置过多增加了投入。2） 正确设置方法a 水平梯子筋设置：通常在墙上口（距墙模板上口约100mm位置处）设置一道可周转使用水平梯子筋，水平梯子筋应放平，并和墙立筋绑扎牢靠。b 竖向梯子筋设置：短墙设置两道，长墙依据其长度可每2m左右设置一道。当竖向梯子筋替换墙立筋时，应比墙立筋大一个等级。c 双F卡设置：在模板拼缝位置可上、中、下设置三道，控制模板向内错位；另外门窗洞口模板定位筋可用双F卡，通常在门窗洞口高度范围设置23道。定位筋卡在水平筋或暗柱箍筋上。d 柱（暗柱）定距框设置：通常来说，柱（暗柱）钢筋均较粗，混凝土浇筑时钢筋间距不轻易偏移，通常可在柱（暗柱）上口设置一道，距模板上口约100mm位置处，定距框应放平并和柱（暗柱）钢筋绑扎牢靠。e 在有竖向梯子筋顶模棍位置、双F卡位置处，可替换周围保护层垫块。
