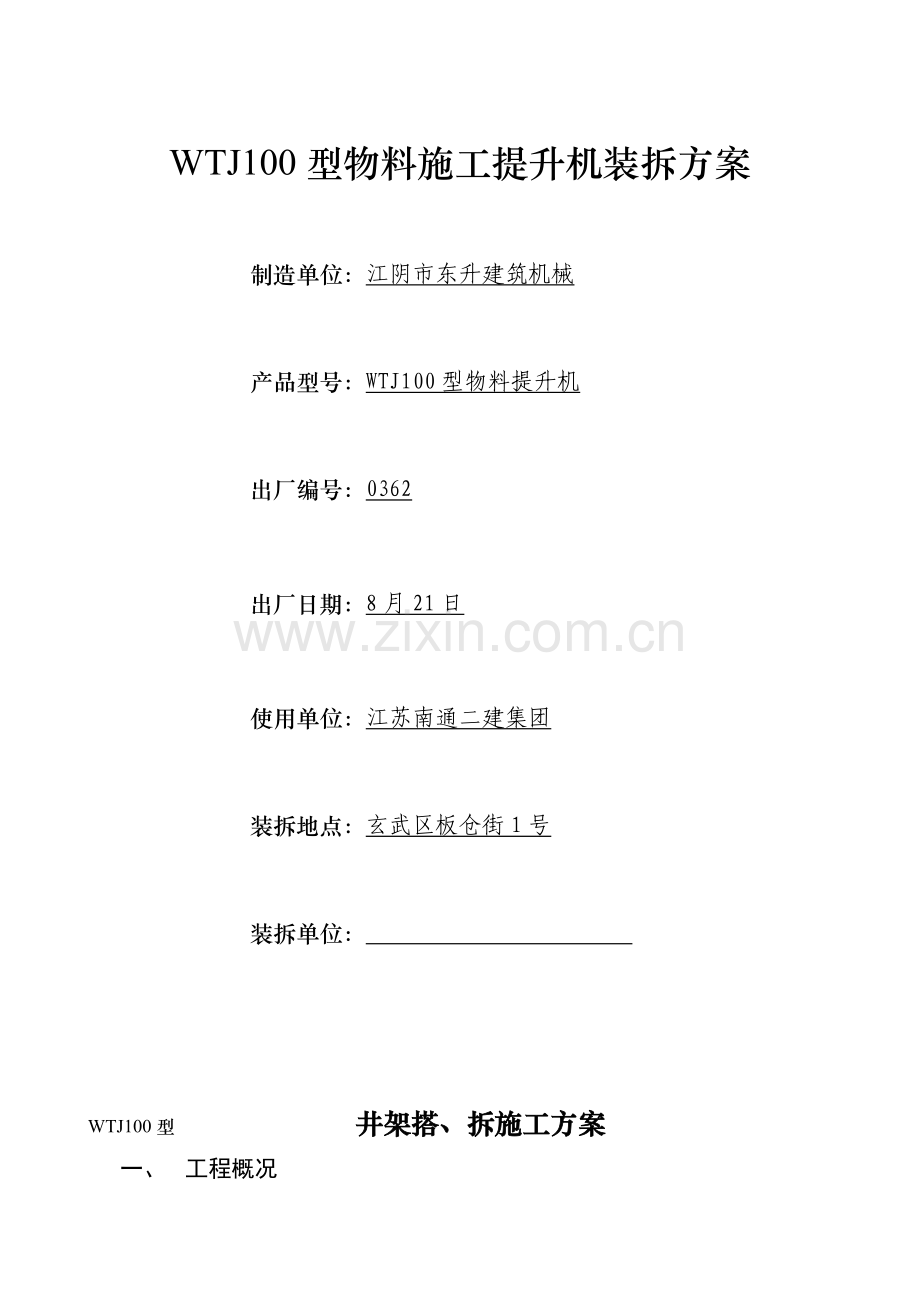

WTJ100型物料施工提升机装拆方案
制造单位：江阴市东升建筑机械

产品型号：WTJ100型物料提升机

出厂编号：0362

出厂日期：8月21日

使用单位：江苏南通二建集团

装拆地点：玄武区板仓街1号

装拆单位：

WTJ100型 井架搭、拆施工方案
一、 工程概况
工程名称 南京新世界花园2-05、06#楼工程 ，建筑面积 6400m2 ，结构类型 砖混五层+半地下室 ，开工日期 3月15日 ，完工日期 1月15日 ，工程地址 玄武区板仓街1号 ，总高度 19.40 米 ,施工单位 江苏南通二建集团 。
二、 机械概况
WTJ100型物料提升机由钢结构、机械传动安全设施及电器等部分组成，其有结构简单，操作方便，使用寿命长，经济效益高，适应于60米以下建筑物。
三、 安装准备
1、材料准备：
架体立柱为圆钢焊制而成，四肢格柱，每节规格870mm×870mm×1500mm节间螺栓相边。
2、组织准备：成立临时领导小组，负责场料提升机安装、使用、维修、拆除工作。
组长：黄兴
安全员：张小龙 证号04306858
质检员：张建 证号：39922
警戒：陈红兵
装拆人员：杨凤平 证号： 张怡涛：
电工：顾圣兵 证号：
起重工：黄利飞 证号：15958
四、 井架底盘混凝土基础施工方案
1. 在施工现场选择合理地理位置，扎实地基。
2. 按井架底盘尺寸每边放大30cm进行立模，并用水准仪测好混凝土表面水平标高。
3. 基础内配Φ10@200双向钢筋，用C20混凝土浇捣，混凝土厚度20cm，预埋地脚螺栓处30cm厚（图2-1-4-1）。
4. 浇捣后对地脚螺栓进行校正。
5. 混凝土强度达成75%后，进行井架安装。

图2-1-4-1 井架底盘混凝土基础示意图

规格
尺寸
（mm）
代号
1.6m×2m
1.6m×2m
2m×2m
L
2600
2600
2900
H
2200
2600
2600
M
2116
2116
2416
N
1520
1920
1920
五、 井架安装
1. 先将底盘安装在混凝土基础上（图2-1-4-2）校准好水平，把内吊篮置于底盘中间（图2-1-4-3），并检验进料口方向是否正确。
2. 在底盘上安装 ４根立杆，取两长两短，应对角安装，再在短主杆上装２块大连接板，在长立杆上装２块小连接板（图2-1-4-4）
3. 对准卷扬机方向，并借用大连接板将地滑轮装在底盘上。
4. 装４根水平撑，再装４根斜撑，上螺栓使螺栓呈放松状态，回下去紧固下节全部螺栓，以利校正和安装，依此循环，直到完成（图2-1-4-5）。
5. 内吊篮装好第一节时，先把４根导轨装上去和有孔平撑紧固（图2-1-4-6）。
6. 装顶上竖撑时，把２根短竖撑装上去，装上顶角撑板，装上顶平撑和斜撑，紧固螺栓，将天梁按井架体对角方向安装在井字架最上端，并将靠近天梁外端侧滑轮一端伸出井字架（图2-1-4-7）
7. 用压板和螺丝紧固，再安装避雷针，井字架体安装完成后，再装缆风绳。
图2-1-4-2 井架钢底盘和地脚螺栓连接示意图 图2-1-4-3 吊盘安装示意图
１—钢底盘；２—地脚螺栓；３—螺母Ｍ２０；４—垫圈 １—底盘；２—出料口安全门；３—进料口安全门；
４—停层锁；５—防附装置
图2-1-4-4 底盘安装图
1—长立杆；2—短立杆；3—大连接板；4—小连接板
图2-1-4-5 井架总体安装示意图
1—底盘；2—起重量限制器；3—导轨；4—安全门；
5—大连接板；6—斜撑；7—小连接板；8—平撑；
9—摇臂；10—吊笼；11—天梁；12—通往卷扬机

图2-1-4-6 导向滑轮、水平腹杆及导轨示意图
1－吊篮底部导向滑轮；2－防坠装置上导向滑轮；
3－中间有孔水平腹杆；4－导轨

图2-1-4-7 天梁和井架架体关系图
1－天梁； 2－井架架体

六、 缆风绳安装
1. 当井字架安装到12m高度时，必需在井架体四角方向系好缆风绳，并和符合标准要求风缆桩锚固。
2. 缆风绳必需采取钢丝绳，其直径大于9.3mm。
3. 架体高度超出20m时，拉一道缆风绳，缆风绳和井字架夹角应在45°— 60°之间。
七、 吊臂安装
1. 选择好便于物料吊运合理位置（如吊臂高度、角度等）进行安装。
2. 在大连接板上借用８只螺栓，将台灵同大连接板紧固在一起。
3. 将直径不小9.3mm钢丝绳同吊臂外端用２个绳卡紧固，将吊臂拉起并安装在台灵上，穿好卷扬机钢丝绳。
4. 用吊臂拉索将吊臂拉起，将拉索用绳卡同井架体固定，使吊臂同井字架夹角小于60°，拉索同井字架固定处距离台灵3m以上。

八、 钢丝绳安装
1. 将钢丝绳穿入地滑轮，然后在井字架外侧将钢丝绳拉到天梁处，穿入天梁上２个滑轮内，从天梁中间滑轮把钢丝绳放下，穿过吊篮上部滑轮，往上拉到天梁地面吊环上，用螺卡卡紧（图2-1-4-8）。
2. 依据井架同卷扬机距离加上绳筒上根据要求应留钢丝绳圈数，确定地面钢丝绳长度，剪断钢丝绳，把钢丝绳同卷扬机固定好。

图2-1-4-8 钢丝绳穿绳示意图

九、 井架安全装置安装
1. 安装吊篮安全门。
2. 安装井架外安全门。
3. 安装限载控制器。
十、 井架试吊
全部安装完成，井架必需进行轻重车试吊，吊篮内安放额定荷载，在全程起升高度内反复升降吊篮３次以上，做到井架体无变形和摇摆（目测），各滑轮组转动灵活，全部紧固件无松动现象，吊篮在滑道内无异常声响，各安全装置动作正常。确定一切正常后，报请企业主管部门检验验收，认定合格挂牌后方可使用。

十一、 井架安全技术方法
1. 操作人员要持证上岗，严禁无证人员私自操作，严格遵守操作规程，做到定机、定人。
2. 吊篮内严禁乘人，吊臂下严禁站人。
3. 吊篮、吊臂严禁同时使用。
4. 严禁超负荷及超高使用。
5. 由专职机修工及电工，每10d对井架进行检验，对安全门轨道进行注油，检验钢丝绳使用情况，对达成报废程度钢丝绳立即进行更换，对紧固螺栓松紧情况进行检验。
