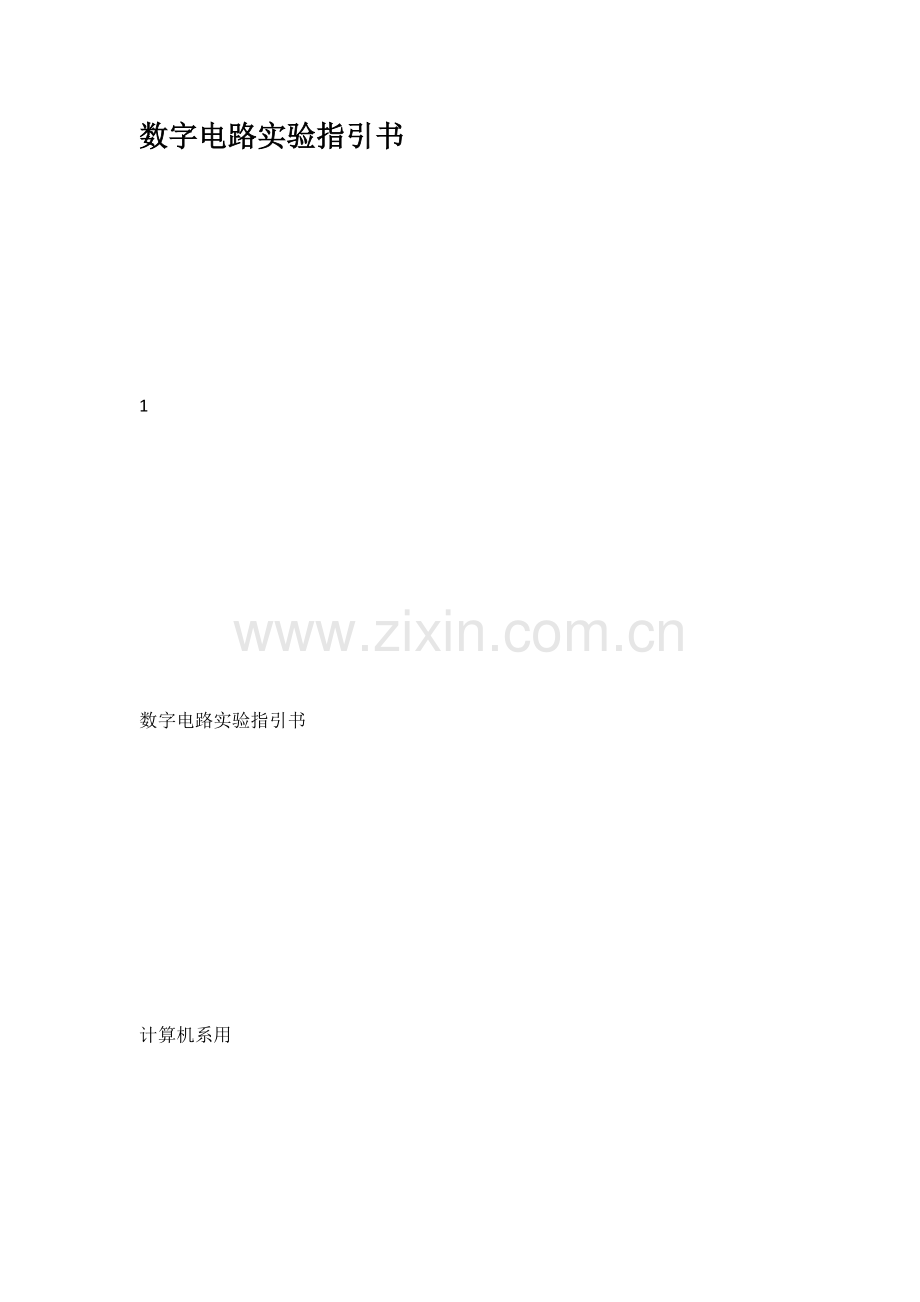

数字电路实验指引书
1
数字电路实验指引书
计算机系用
计算机系硬件实验室
2实验一
逻辑门电路研究
一、实验目：
1．分析“门”逻辑功能。
2．分析“门”控制功能。
3．熟悉门电路逻辑互换及其功能测试办法。
二、实验使用仪器和器件：
1．数字逻辑电路学习机一台。
2．万用表一块。
三、实验内容和环节：
1．TTL集成门逻辑功能测试：
⑴“与非门”逻辑功能测试：
在学习机上插入74LS10芯片，任选一种三输入端“与非门”按表1完毕逻辑功能
测试（输入“1”态可悬空或接5V，“0”态接地）。
表1
输入逻辑状态 输出逻辑
A B C
1 1 1
0 1 1
0 0 1
0 0 0
状态 电位（V）
⑵用“与或非”门实现Z=AB+C逻辑功能：
在学习机上插入74LS54芯片，做Z=AB+C逻辑功能测试，完毕表2功能测试并
记录。
3表
2
输入逻辑状态 输出逻辑
A B C
1 1 1
0 1 1
0 0 1
0 0 0
状态 电位（V）
注意：测试前应将与或非门不用与门组做恰当解决。
2．“门”控制功能测试：
⑴“与非”门控制功能测试：
按图1接线，设A为信号输入端，输入单脉冲，B为控制端接控制逻辑电平“0”或
“1”。输出端Z接发光二极管（LED）进行状态显示，高电平时亮。按表3进行测试，总
结“封门”“开门”规律。
图1 “与非门”控制功能测试电路
表3
A B Z A B Z
0
1
0
1
0
0
0
0
0
1
0
1
1
1
1
1
⑵用“与非门”构成下列电路，并测试它们功能
4“或”门： Z=A+B
“与”门： Z=AB “或非”门： Z=A+B “与或”门： Z=AB+CD
规定：画出电路图和测试登记表格，并完毕逻辑功能测试，总结控制功能规律。
四、预习规定：
规定认真阅读实验指引书并完毕规定自拟实验电路和测试登记表格，本实验属于一
般验证性实验，学生应对所有测试表成果可预先填好，实验时只做验证，且可做到胸
中有数，防止盲目性，增长自觉性。
五、实验报告规定：
总结“与非”、“与”、“或”、“或非”门控制功能。
六、思考题：
1．为什么TTL与非门输入端悬空则相称于输入逻辑“1”电平，CMOS与非门能否这
样解决？
2．与或非门不用与门组如何解决？
5实验二
组合逻辑电路设计
一、
实验目：
1．学会用集成TTL门构成组合逻辑电路。
2．通过实验手段实现所设计电路。
二、实验内容：
1．比较器电路设计：
有二位二进制数A1A0和B1B0试比较其大、小、相等三种逻辑，其中A1B1为高位数，A0B0为低位数，x、y、z为比较成果输出。如图2所示。
图2 比较器示意图
2．设计一种能完毕如下功能发电机组供电控制电路：
某工厂有四台用电设备：A、B、C、D其中
A设备用电 5KW
B设备用电 10KW
C设备用电 12KW
D设备用电 18KW
使用过程中不容许A、B两台用电设备同步使用。
既有供电机组三台：
x容量 10KW
y容量 15KW
z容量 20KW
为了节约能源，规定按用电状况合理启动供电机组，设计出供电机组控制逻辑（1
表达供电和用电，0表达不供电不用电）。用与非与非式实现。
6三、实验前准备：
1．复习组合电路设计办法。
2．依照任务规定设计逻辑电路，拟定实验环节，提出器材名单。
3．复习组合电路竞争冒险现象产生因素及消除办法。
四、实验报告规定：
1．写出设计过程，画出电路逻辑图，记录实验验证成果。
2．总结实验中所浮现问题，分析因素及解决办法。
3．分析所设计电路能否浮现竞争冒险现象。
7实验三 集成触发器
一、实验目：
掌握基本RS、JK、D及T'触发器逻辑功能。
二、实验任务与环节：
1．基本RS触发器逻辑功能测试：
基本RS触发器常与机械按钮开关相配合构成去弹跳按钮开关，用以产生单脉冲做单
脉冲源使用。学习机上使用单脉冲就是这样产生。如图3所示，图4则表白它不能
给出清晰单脉冲。
图3 基本RS触发器
图4 简朴逻辑开关给出有弹跳信号
按表4完毕图3电路功能测试，SW按钮开关可用一端接地引线代替，将引线
另一端由S端移向R端一次，相称于手按了一下SW按钮开关。R、S上“－”号表白低
电平勉励，高电平不起作用。
8表4
R S Q Q
0 0
0 1
1 0
1 1
2．集成JK触发器
图5是JK触发器逻辑符号图，其中：
SD为异步置位端，小圆圈表达低电平有效。
RD为异步清除（复位）端。JK为同步控制输入端。它们只有在SD，RD为高电平时才起作用，JK状态将告诉触发器在下一种时钟脉冲作用时该如何动作。请注意CP输入端
小圆圈代表CP脉冲下降沿起作用。三角符号表达该触发器为边沿触发。如果JK端超
过一种，它们之间是J1、J2……相与或K1、K2……相与关系，这将为实现不同控制
逻
辑提供了以便。
图5 JK触发器逻辑符号
(1)异步置位、复位功能测试：
按照表5完毕JK触发器异步置位和异步复位功能测试。
表5 异步动作表
9SD RD Q Q
1
1→0
0→1
1→0
1
0→1
0 0
注意：74LS112芯片PR端为Sd端，
CLR端为Rd端。
(2)同步JK功能测试：
请按表6完毕同步JK功能测试：
` 表6 同步工作JK功能表（同步表）
tn
tn+1 输入
输出
J K CP Qn=0 Qn=1
0 0 0 1`
禁止方式
复位方式
置位方式
重复方式
0 1 0 1
1 0 0 1
1 1 0 1
注：tn表达时钟脉冲来到前时刻；
tn+1则是指时钟脉冲向低电平跳变之后某时刻。
(3)将JK触发器接成计数器工作状态（T'触发器）：
CP端输入方波信号观测输入和输出端（Q、Q）波形，并将它们画在同一张方格
纸上，注意它们相位关系与时间关系。
3．集成D触发器：
集成D触发器逻辑符号如图6所示。
完毕下列实验任务：
(1)异步置位端SD和异步复位端
RD功能测试：
按表7规定变化SD和
RD（D及CP处在任
图6 D触发器逻辑符号
10意状态），并在
SD和RD作用期间任意变化D与CP状态，测试SD和RD功能，将测
试成果记录于表中。
表7 D触发器强制置位复位功能表
SD RD Q Q
1
1→0
0→1
1→0
1
0→1
0 0
(2)D触发器功能测试：
按表8测试D触发器逻辑功能并记录于表中：
表8 D触发器逻辑功能表
D CP
Qn+1 Qn=0 Qn=1
0
0→1
1→0
1
0→1
1→0
(3)将D触发器Q端与D端相连，接成计数器状态，CP端输入方波信号，观测输入与
输出端（Q、Q波形，把它们画在同一张方格纸上，注意它们之间相位关系与时间关
系）。
三、实验设备：
1．数字逻辑学习机。
2．万用表。
四、实验报告规定：
总结基本RS触发器，JK触发器，D触发器逻辑功能。理解JK、D、RS触发器后，
设计一种RS JK电路，画出电路图，并验证其功能。
11实验四
计数器
一、实验目：
1．学习计数器逻辑功能测试办法。
2．进一步理解计数器工作原理。
3．观测自启动。
二、实验内容及环节：
1．异步二进制加法计数器和减法计数器：
（a） 加法计数器
（b）减法计数器
图7 二进制计数器
按图7电路实现二进制加法和减法计数器，并测试其功能，将测试成果填入表9内。
表9
12Q
T
加法 减法
二进制数 相应十
进制数
二进制数 相应十
进制数
Q3 Q2 Q1 Q3 Q2 Q1 tn 0 0 0 0 0 0 0 0
tn+1 tn+2 tn+3 tn+4
tn+5 tn+6 tn+7 tn+8
注意：CP端输入（点动）单脉冲（也可以频率较低持续脉冲加于CP端）。提高
CP脉冲频率以以便于用示波器观测波形。将CP和Q端波形相应画于图8和图9中。
图8 异步二进制加法计数器波形图
图9 异步二进制减法计数器波形图
2．用D触发器自行设计一种同步二—十进制减法计数器，请画图如下。
13
1．各Q端分别接发光二极管。
2．清零。在CP端输入单脉冲，显示正常后将逻辑状态记入表10中。
3．输入持续脉冲于CP端，观测并记录各Q端波形（记录画于图10中）
4．断开电源一下重新合上电源，由发光二极管观测Q1~Q4端状态，若为无效状态，用单
脉冲输入到CP端，观测状态转换能否自启动，并记录。
表10 二－十进制减法计数器状态表
Q
t
二—十进制
借位
C
相称于十
进制数
Q4 Q3 Q2 Q1 tn 0 0 0 0 0 0
tn+1 2
3
4
5
6
7
8
9
10
14图
10 同步二—十进制减法计数器时序图
3．CT4090（SN74LS90）型计数器
该计数器为二—五—十进制异步计数器，逻辑框图及外引线如图11。
(a) 内部逻辑图
15 (b)
引脚图
图11 SN74LS90计数器逻辑图及引脚图
SN74LS90计数时序见表11，计数功能见表12：
表11 计
数
QABBCD
CPA
计 数
QDA
计数
CPB
QD QC QB QA QA QD QC QB 0 0 0 0 0 0 0 0 0
1 0 0 0 1 0 0 0 1
2 0 0 1 0 0 0 1 0
3 0 0 1 1 0 0 1 1
4 0 1 0 0 0 1 0 0
5 0 1 0 1 1 0 0 0
6 0 1 1 0 1 0 0 1
7 0 1 1 1 1 0 1 0
8 1 0 0 0 1 0 1 1
9 1 0 0 1 1 1 0 0
表12 SN74LS90计数功能表
R0(1)
R0(2) Rg(1) Rg(2) QD QC QB QA 1 1 0
0 0 0 0
1 1
0 0 0 0 0
1 1 1 0 0 1
0
0
计数
0
0
0
0
0 0
：R0
R1，1时Rg(1)Rg(2)，1时
器：
16静态检测
SN74LS90型计数器复位、置位功能和五进制、十进制计数功能与否正
确。检测时CP用单脉冲。各Q端输出用LED显示状态（灯亮为“1”，不亮为“0”）实
验接线图可参照该器件计数时序表及功能表自行画出。
四．实验预习内容：
复习异步计数器工作原理。
五．实验报告规定：
1． 写出同步二－十进制减法计数器设计过程，画出电路逻辑图。
2．画出SN74LS90分别作为二－十进制和二－五进制接线图。
3．总结实验中浮现问题
，分析因素及解决办法。
17
74LS00 74LS04
74LS08 74LS10
74LS32 74LS51
18
74LS54 74LS74
74LS76 74LS112
