电气专业监理工作细则.doc

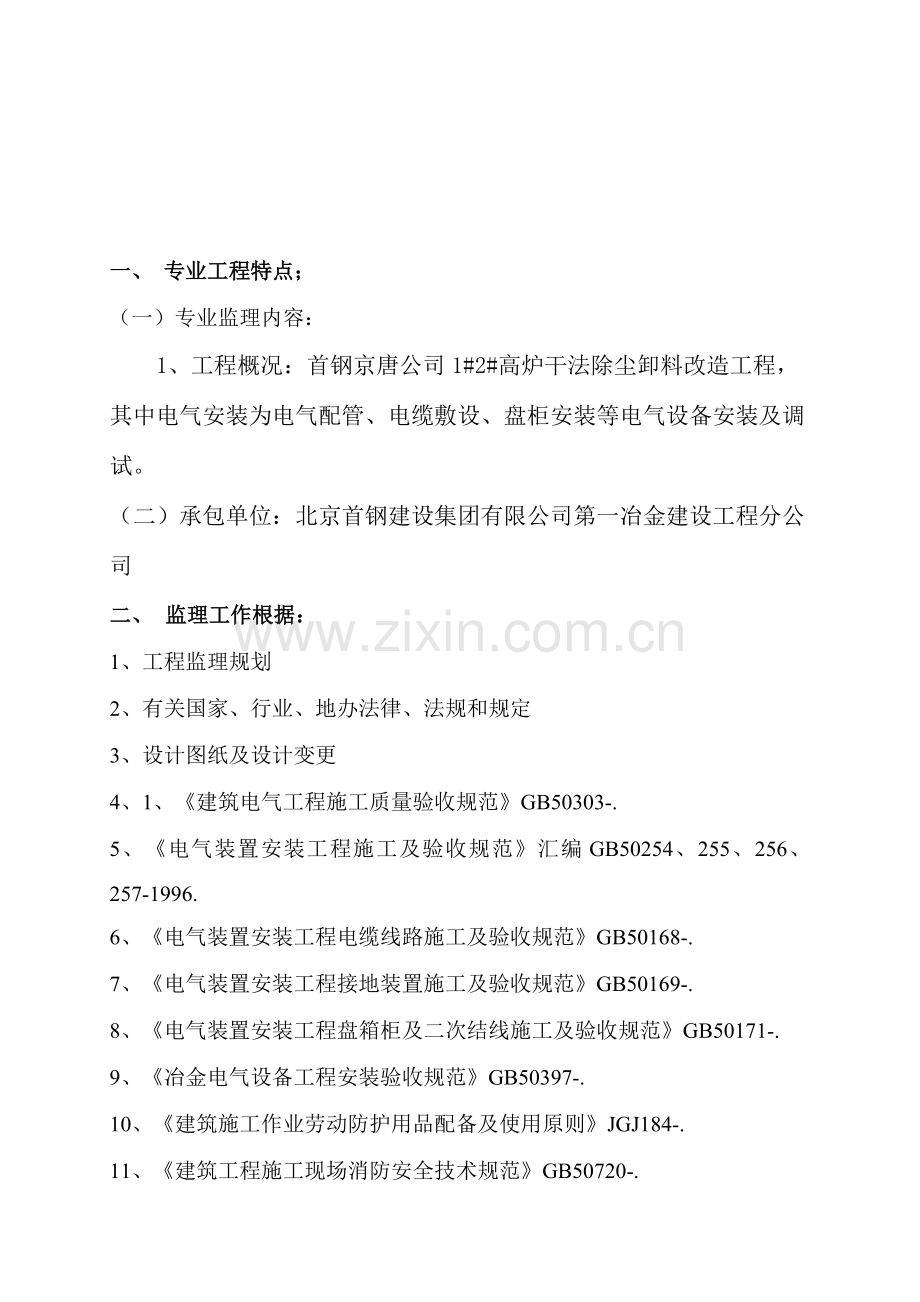

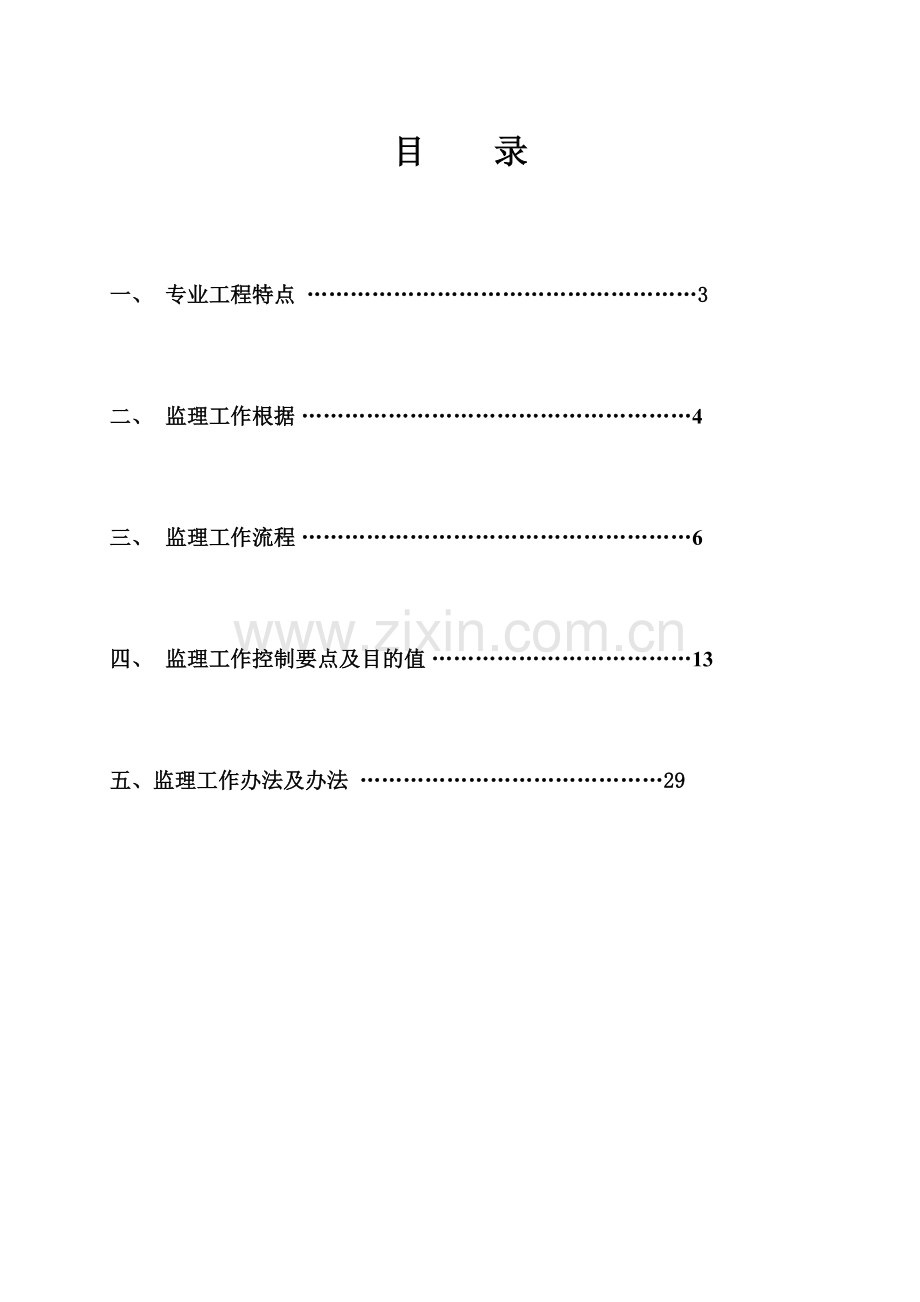

目 录一、 专业工程特点 3二、 监理工作根据 4三、 监理工作流程 6四、 监理工作控制要点及目的值 13五、监理工作办法及办法 29一、 专业工程特点；（一）专业监理内容：1、工程概况：首钢京唐公司1#2#高炉干法除尘卸料改造工程，其中电气安装为电气配管、电缆敷设、盘柜安装等电气设备安装及调试。（二）承包单位：北京首钢建设集团有限公司第一冶金建设工程分公司二、 监理工作根据：1、工程监理规划2、有关国家、行业、地办法律、法规和规定3、设计图纸及设计变更4、1、建筑电气工程施工质量验收规范GB50303-.5、电气装置安装工程施工及验收规范汇编GB50254、255、256、257-1996.6、电气装置安装工程电缆线路施工及验收规范GB50168-.7、电气装置安装工程接地装置施工及验收规范GB50169-.8、电气装置安装工程盘箱柜及二次结线施工及验收规范GB50171-.9、冶金电气设备工程安装验收规范GB50397-.10、建筑施工作业劳动防护用品配备及使用原则JGJ184-.11、建筑工程施工现场消防安全技术规范GB50720-.12、施工现场暂时用电安全技术规范JGJ46-.13、建筑施工高空作业安全技术规范JGJ80-1991.14、施工现场安全生产保证体系DGJ08-19903-.三、 监理工作流程：（一）施工准备阶段监理1、熟悉施工图纸，参加设计交底，理解工程特点，明确施工图纸规定施工工艺与否符合现行规范、规程规定，通过关于途径将设计关于问题解决在施工之前。2、审核分包资质、施工方案及技术交底 2.1开工前审核分包单位资质、与否具备承包资格，与否具备该项工程承包能力。 2.2工程开工前审核分包单位报送施工方案，施工布置与否合理，施工办法与否可行。工期进度安排与否满足一、二级网络进度筹划安排，安全办法，质量保证办法与否可靠。 2.3审核技术交底与否符合设计、规范规定3、监理交底 3.1依照监理合同明确监理范畴和内容 3.2依照监理规划履行监理职责4、核查开工条件 4.1建设单位获得主管单位审批施工允许证，承包单位完毕开工前各项准备工作。 4.2承包单位完毕报审条件： 4.2.1北京建设工程施工允许证 4.2.2施工组织设计（含重要管理人员和特殊工种资格证明） 4.2.3施工测量放线 4.2.4重要人员、材料、设备进厂 4.2.5施工现场道路、水、电、通讯等已达到开工条件（二）施工阶段监理工作1、工程进度监理 1.1工程进度控制目的：根据建设工程施工合同所商定工期目的。 1.2工程进度控制程承包单位编制施工总进度筹划填写施工进度筹划报审表 总监理工程师审批注：如总进度筹划为施工组织设计一某些，可不单独审批否 承包单位编制年季月进度筹划填写施工进度筹划报审表 总监理工程师审批 按筹划组织实行监理工程师对进度实行状况进行检查、分析基本实行筹划目的严重偏离筹划目的承包单位编制下一期筹划总监理工程师签发监理告知批示承包单位采用调节办法 1.3工程进度控制要点 1.3.1施工布置与否合理，施工办法与否可行 1.3.2工期进度安排与否满足一、二级网络进度筹划安排 1.3.3工程所需要材料、设备供应等与否满足施工规定 1.3.4检查开工条件，避免停工、窝工现象发生 1.3.5检查工程进度能否做到周保月、月保二级网络、二级网络保以及网络进度筹划安排。 1.4工程进度控制办法 1.4.1审核承包单位在开工之前报送施工方案，施工布置与否合理，施工方案与否可行，工期进度安排与否满足一、二级网络进度筹划安排。如果不能满足，提出修改意见，规定施工单位重新修改后再报审。 1.4.2检查开工条件，施工现场与否达到四通一平条件，承包单位管理人员，施工人员，施工设备，重要材料与否贯彻。 1.4.3检查周筹划、月筹划完毕状况。 1.4.4按月对筹划进度与实际进度作对比分析，发现偏离签发监理告知规定承包单位及时采用赶工办法，实现筹划进度目的。 1.4.5规定承包单位每月25日填写（）月工、料、机动态表报监理，监理严格审核承包单位记录报表。 1.4.6定期组织召开进度协商会议，解决进度控制中重大问题，协调承包单位之间施工安排，避免互相干扰，保证工程进度筹划顺利实行。 1.4.7工程进度筹划调节：发现工程进度严重偏离筹划，必要延长工期时，规定施工单位填报工程延期申请表，根据施工合同商定，与建设单位共同订立工程延期审批表，规定承包单位据此重新调节工限度。2、工程质量监理 2.1进场原材料验收； 2.1.1应有出厂合格证、生产允许证和实验记录。 2.1.2照明配电箱（盘、柜）应有出厂合格证、生产允许证、“CCC”认证标志和认证证书复印件及实验记录。 2.1.3电动机、电动执行机构和低压开关设备应有出厂合格证、生产允许证、“CCC”认证标志和认证书复印件。 2.1.4照明灯具、开关、插座、电扇及附件应有出厂合格证、“CCC”认证标志和认证证书复印件。 2.1.5电线、电缆应有出厂合格证、“CCC”认证标志和认证证书复印件、生产允许证，其中高压电缆应有检查报告复印件；阻燃类和耐火类电线电缆，应有国家检测部门对该类产品阻燃耐火性能检查报告复印件。 2.1.6对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质实验室进行检测，实验室应出具检测报告，确认符合规范和有关技术原则规定。 2.1.7导管、型钢应有出厂合格证和材质证明书。 2.1.8电缆桥架、线槽、电缆头部件及接线端子、应有出厂合格证。 2.1.9镀锌制品应有出厂合格证和镀锌质量证明书。 2.1.10封闭母线、插接母线应有出厂合格证、安全技术文献、“CCC”认证标志和认证证书复印件。 2.1.11进口电气设备、器具和材料进场验收，除符合规范规定外，尚应提供商检证明和中文质量合格证文献，规格、型号、性能检测报告以及中文安装和实验规定技术文献。 2.2参加验槽、工程隐蔽验收 2.2.1电气线缆暗配管施工中，进行跟踪巡回检查，工程合格后施工单位及时填报工程隐蔽记录，监理在隐蔽记录上签字。 2.2.2接地装置和直埋电缆施工中，对沟槽进行检查验收，合格后方可安装接地装置和电缆敷设。电缆敷设要按规范规定施工，验收合格后施工单位填报工程隐蔽记录。 2.3施工中巡检、抽查、旁站 按监理规划规定对施工过程进行巡视检查，及时纠正违背操作，消除质量隐患，跟踪质量问题，验证纠正效果。采用必要抽样检查，测量和实验手段，以验证施工质量。对工程某些工序和重点部位施工过程进行旁站。 2.4质量问题和质量事故解决 对施工中浮现影响工程质量问题，及时发出监理告知，规定施工单位制定整治及防范办法并监督解决。对施工中发生质量事故，及时发出停工令，规定施工单位指定整治方案报监理和建设单位，审批后按整治方案进行补救或解决。3、工程安全监理 做好施工安全控制，要坚决贯彻执行“安全第一，防止为主”方针，要坚决贯彻执行国家和地方行政主管部门颁发关于安全生产法律、法规和安全规定。4、技术资料收集、整顿、归档 4.1随着工程进度进展，承包单位达到检查批工程报验条件进行自检，合格后，承包单位填写检查批质量验收记录，报监理工程师审签。 4.2工程进度进展达到分项工程报验条件承包单位进行自检，合格后承包单位填写分部/分项工程施工报验表报监理工程师审签。 4.3承包单位继续施工达到分部工程验收条件进行自检，合格后填写分部/分项工程施工报验表报监理工程师审核后报总监签认。 4.4检查批质量验收记录分部/分项工程施工报验表审签后监理工程师进行整顿、归档。（三）施工验收阶段监理工作1、检查批验收签认检查批工程验收合格后予以签认2、分项工程验收签认承包单位达到检查批工程报验 条件进行自检承包单位填写检查批质量验收记录承包单位进行纠正不合格 监理工程师审签承包单位达到分项工程报验 条件进行自检 承包单位进行纠正 承包单位填写分项工程质量验收记录及分项、分部工程施工报验表 监理工程师审查不合格 监理工程师签认分项工程承包单位继续施工达到分部工程验收条件自检承包单位填写分项、分部工程施工报验表 承包单位进行纠正 监理工程师审核总监工程师签认分部工程不合格3、参加分部工程验收 分部工程达到验收条件参加分部工程验收，监理工程师审核后报总监签认。4、参加单位工程验收 承包单位自检合格填报单位工程竣工预验收报验表，监理工程师核查质量控制资料，监理单位进行竣工预验收，合格后监理单位向建设单位提交工程质量评估报告，参加由建设单位组织竣工验收。在单位工程验收记录上签字，总监理工程师签发竣工移送证书。单位工程预验收中有缺陷，项目监理部签发监理告知，承包单位进行整治，整治后重新进行预验收。 单位工程验收基本程序承包单位自检合格填报单位工程竣工预验收报验表承包单位进行整治 监理工程师核查质量控制资料项目监理部签发监理告知 监理单位进行竣工预验收 有缺陷监理单位向建设单位提交工程质量评估报告参加由建设单位组织竣工验收在单位工程验收记录上签字总监理工程师签发竣工移送证书 5、技术资料收集、整顿、归档规定 5.1督促施工单位抓紧资料整顿、装订、报送工作，做到资料与工程进度同步进行。 5.2本工程资料管理按北京市DBJ-51-建筑工程资料管理规程规定执行。四、监理工作控制要点及目的值：（一）监理工作控制目的值1、电气安装工程质量符合GB50303-原则，符合承包合同商定原则。控制目的：合格。2、施工合同商定原则。（二）质量控制要点 电气工程重要分四个阶段，一是配合土建配管，二是电气设备安装，三是电气设施施工，四是系统调试送电。1、桥架线槽安装 2.1桥架分布应依照图纸测量定位，桥架经检查合格才干安装。桥架线槽安装应样板引路，严格质量原则。 2.2支吊架安装整体外观应平直，高低长短一致，吊杆无接头。固定点间距应均匀，螺栓外露长度一致。 2.3桥架安装应平直整洁，连接牢固可靠，接口应平直、严密，无扭曲。桥架转弯及分支处均应选用成品件，弯头弯曲半径依照最大电缆转弯半径来拟定，并满足设计和规范规定。 2.4线槽安装应整洁，水平固定应排成线，上下固定应垂直。 2.5桥架和线槽接地（PE）或接零（PEN）施工完毕后应经检查确认，才干进行电线、电缆敷设。2、电线、电缆敷设 4.1桥架线槽内电线、电缆敷设应按层排列整洁，禁止混装，固定绑扎一致；特别注意电缆拐弯处敷设应有规律，排列有序，每根线要有标号。 4.2桥架线槽内电缆敷设在其两端、拐弯处、交叉处应挂标牌，标牌规格应一致。 4.3电缆头制作和接线连接位置、连接长度和绝缘测试经检查确认，才干制作电缆头。所有接线端子均采用紧压铜端子，端子与电缆线芯截面相匹配，铜端子压接采用手动式液压压接钳，用热缩头、热缩管作为电缆接头绝缘保护。五、监理工作办法及办法（一）工程质量监理办法1、工程质量控制办法及办法 1.1以施工合同中拟定工程质量验收原则等为根据，督促承包单位全面实现工程项目合同商定质量目的。 1.2以质量预控为重点，对工程项目施工全过程实行质量控制。 1.3对工程项目人、机、料、法、环等因素进行全面质量控制，监督承包单位质量保证体系贯彻到位。 1.4严格规定承包单位执行关于材料实验制度和设备检查制度。 1.5坚持材料报验等监理程序，不合格建筑材料、构配件和设备不准在工程上使用。 1.6坚持本道工序质量不合格或未进行验收不予签认，下一道工序不得施工。 1.7审查施工单位编制施工组织设计（方案），坚持无方案不准施工原则。 1.8按监理规划规定对施工过程进行检查，及时纠正违规操作，消除质量隐患，跟踪质量问题，验证纠正效果。 1.9采用必要检查、测量和实验手段，以验证施工质量。 1.10对工程某些核心工序和重点部位施工过程进行旁站。 1.11严格执行现场有见证取样和送检制度。 1.12建议撤换承包单位不称职人员及不合格分包单位。 1.13运用周例会、书面告知等形式强调、增进施工单位不断完善质量保证体系，规定施工单位必要执行“先自检，后报验”程序。对施工中浮现影响工程质量问题，及时发出监理告知书，规定施工单位制定整治及防范办法并监督解决。 1.14以检测、实验数据为根据，严格执行验收规范规定，对不符合规定隐蔽、检查批、分项工程，填写不合格项处置记录，规定承包单位整治。经返工或返修后重新进行验收。2、质量控制核心部位及工序 变电，配电设备安装：位置，标高，线路联结方式、办法对的；配电屏、柜及附件：线路连接对的，绝缘、接地符合规定3、质量预控要点 3.1熟悉施工图纸,理解工程特点和质量规定。 3.2审核施工单位施工方案,重点审核选用规范原则与否对的。选取施工办法能否保证工程质量，质量保证办法与否有针对性和可操作性。 3.3对施工单位质检、操作人员上岗资格进行审核。 3.4所有设备进场前要进行检查,重要检查外包装有无损坏、受潮。开箱后要检查、核对设备名称、规格、型号与否与设计相符；产品合格证，产品阐明书，设备技术文献与否齐全；检查主机附件，专用工具与否齐全；设备有无缺陷、损坏、锈蚀、受潮现象。 3.5工程使用各种材料、配件，设备等必要符合设计规定并有合格证及检查证明。 电线、电缆应有出厂合格证、“CCC”认证标志和认证证书复印件、生产允许证，其中高压电缆应有检查报告复印件；阻燃类和耐火类电线电缆，应有国家检测部门对该类产品阻燃耐火性能检查报告复印件。 对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质实验室进行检测，实验室应出具检测报告，确认符合规范和有关技术原则规定。（二）进度监理控制办法1、进度控制原则 1.1根据建设工程施工合同所商定工期目的。 1.2在保证工程质量和安全并符合控制工程造价原则下，控制进度。 1.3采用动态控制办法，对工程进度进行积极控制。2、工程进度控制重要内容和办法 2.1熟悉施工图纸，参加设计交底，理解工程特点，明确施工图纸规定施工工艺与否符合现行规范、规程规定，通过关于途径将设计关于问题解决在施工之前。 2.2审核承包单位在开工之前报送施工方案，督促承包单位优化保施工进度办法。审核重点：施工布置与否合理，施工办法与否可行；工期进度安排与否满足一、二级网络进度筹划安排；工程所需要材料、设备供应等方面配套安排。 2.3核查开工条件，避免停工、窝工现象发生。在确认“开工证”已签发，“施工组织设计”已审批，还要核查测量控制桩与否查验合格；施工现场与否达四通一平条件；承包单位管理人员、施工人员、施工设备、重要材料与否贯彻。 2.4审批承包单位准时编制二级网络进度筹划和月进度筹划，审查周施工筹划。 2.4.1规定承包单位编制进度筹划能做到周保月、月保二级网络、二级网络保一级网络进度筹划安排。 2.4.2承包单位编制二级网络和月进度筹划，应合理安排重要工程材料、设备及大型施工设备进场时间。 2.4.3不但要审查进度筹划及核心线路合理性、可行性，还要对进度目的进行风险分析，从组织办法、技术办法和合同、经济办法等方面，督促承包单位制定防范对策，拟定进度控制方案。 2.4.4有重要修改意见应规定承包单位重新修改后再报审。（三）施工阶段安全监理程序及办法 施工安全控制，要坚决贯彻执行“安全第一、防止为主”方针，要坚决贯彻执行国家和地方行政主管部门颁发关于安全生产法律、法规和安全规定。1、审核施工单位施工方案，方案中必要有安全办法，安全办法必要符合工程建设强制性原则，必要符合工程项目特点、现场实际和切实可行。施工方案必要通过审核批准后方可进行施工。2、坚决贯彻安全工作第一、以防止为主方针，对施工现场有目进行巡视和旁站。 2.1对发现存在安全及事故隐患，应当规定施工单位整治； 2.2状况严重应当规定施工单位暂时停止施工，并及时报告建设单位； 2.3施工单位拒不整治或者不断止施工应当及时向关于主管部门报告。3、对最容易引起安全事故现场暂时施工用电，要依照工程现场实际状况认真审核施工单位编制现场暂时用电施工方案要保证按关于规定设备、敷设、安装、临电设施，并设专人管理，经常巡视，发现隐患及时解决。重点检查项目： 3.1电源进线、总配电箱装设位置和线路走向与否合理； 3.2施工用电负荷计算与否精确，满足安全生产需要； 3.3选取导线截面和电气设备类型规格与否匹配； 3.4电气平面图、接线系统图与否对的、完整； 3.5施工用电与否采用TN-S接零保护系统； 3.6与否实行“一机一闸一漏”制，与否满足分级分段漏电保护； 3.7照明用电办法与否满足安全规定。（四）工程造价控制要点1、工程造价控制目的承包单位工程费不超承包合同商定合同价款。2、工程造价控制要点与办法 2.1严格执行施工合同中所商定合同价、单价、工程量、计算规则和工程款支付办法。 2.2严格按工程款支付基本程序支付工程进度款，对与合同文献商定不符、报验资料不全、实际质量达不到合格规定或有违约工程量不予计量签认。 2.3熟悉设计图纸规定，分析合同价构成因素，明确工程费最易突破某些和环节，从而明确投资控制要点。 2.4审查施工组织设计和施工方案，合理开支施工办法费，以及按合同工期组织安排人力、大型施工设备进场施工。 2.5合理公正解决和控制设计变更、工程洽商和违约索赔费用。 2.6认真核对已竣工程实物量。工程量计量规则：当图示量不不大于发生实际实物量时，以实际发生实物量为准；当图示量不大于发生实际实物量时，以图示量为准，超过图示量某些承包单位与建设单位协商解决。 2.7按合同条款支付工程款，防止过早、过量支付。
