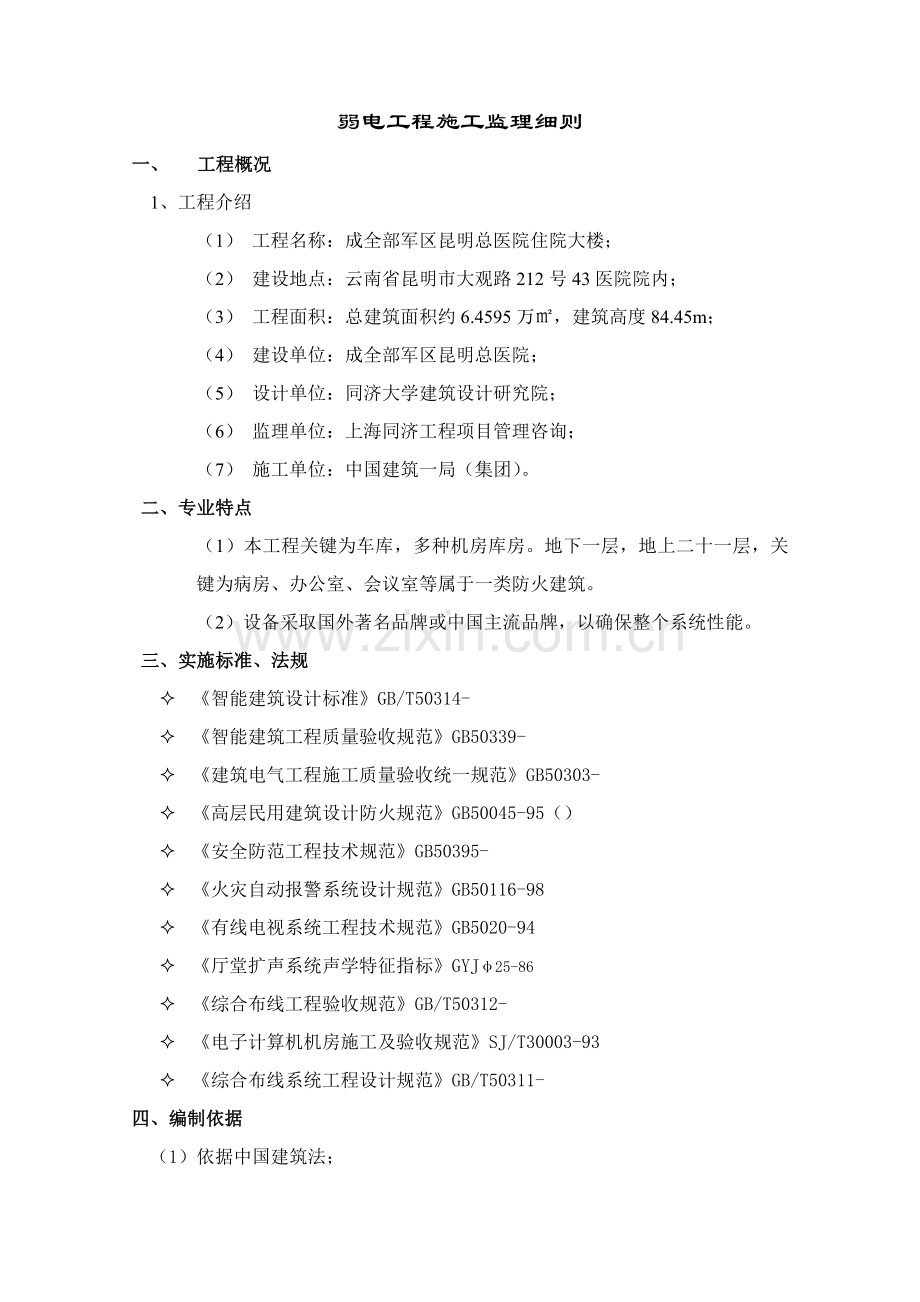

1、编号:TJPM/H/029/监D4/08成全部军区昆明总医院住院大楼弱电工程监理实施细则上海同济工程项目管理咨询 专业监理工程师编制: 总监理工程师审批: 二八年元月弱电工程施工监理细则一、 工程概况1、工程介绍(1) 工程名称:成全部军区昆明总医院住院大楼;(2) 建设地点:云南省昆明市大观路212号43医院院内;(3) 工程面积:总建筑面积约6.4595万,建筑高度84.45m;(4) 建设单位:成全部军区昆明总医院;(5) 设计单位:同济大学建筑设计研究院;(6) 监理单位:上海同济工程项目管理咨询;(7) 施工单位:中国建筑一局(集团)。二、专业特点(1)本工程关键为车库,多种机房库房
2、。地下一层,地上二十一层,关键为病房、办公室、会议室等属于一类防火建筑。(2)设备采取国外著名品牌或中国主流品牌,以确保整个系统性能。三、实施标准、法规 智能建筑设计标准GB/T50314- 智能建筑工程质量验收规范GB50339- 建筑电气工程施工质量验收统一规范GB50303- 高层民用建筑设计防火规范GB50045-95() 安全防范工程技术规范GB50395- 火灾自动报警系统设计规范GB50116-98 有线电视系统工程技术规范GB5020-94 厅堂扩声系统声学特征指标GYJ25-86 综合布线工程验收规范GB/T50312- 电子计算机机房施工及验收规范SJ/T30003-93
3、综合布线系统工程设计规范GB/T50311-四、编制依据 (1)依据中国建筑法; (2)相关法律法规 相关维护网络安全和信息安全协议全国人大常委会审议经过; 中国计算机信息系统安全保护条例国务院1994年公布; 计算机信息系统保密管理暂行要求国家保密局1998年公布; 包含国际秘密通讯办公自动化和计算机信息系统审批暂行措施国家保密局1988年公布; 计算机信息网络国际联网安全管理措施公安部1998年公布; 计算机信息系统安全保护等级划分准则(GB17859-1999)公安部1999年公布。 (3)国家现行法律法规;(4)监理规范制度;(5)国家节能环境保护标准规范。五、监理工作流审核各子分部、
4、分项工质量、实施下道工序参与图纸会审 参与设计交底审核弱电工程承包单位施工组织设计或施工方案审核施工单位弱电工程质量技术管理体系质保体系审定分包单位资质核查弱电工程施工条件和各相关安装单位工作界面及设备订货制作审核及验收配管、线缆光纤、接地材料、保护器、分配器、显示器、成套配设备机柜等材料,功放及外观质量和质保资料过程监理(巡视、旁站、检验参与预埋管线等吊顶隐蔽工程验收)按检验批评定分项子分部工程质量参与楼宇自控系统;综合布线系统;有线电视系统;安全防范系统(闭路电视监控、门禁、入侵探测)计算机网络系统,停车管理系统,背景音乐及紧急广播系统机房及UPS系统。大屏显示系统、排队系统,综合管网系统
5、布管穿线、安装、调试等工作。组织完工预验收监督施工单位整改改编写工程质量评定汇报参与完工验收依据监理协议约定工程量保修期监理工作时间、范围及内容开展工作六、监理工作控制点及目标值(1)审核本工程设计图纸及相关设计文件,并就上述所发觉设计错误及有违现行国家标准之处、设计不确定及其设计深度、系统设计和建筑功效不一致性、系统优化等问题,经过图纸会审、设计交底或其它形式向设计、业主等相关建设方提出。经过共同努力,以求得一个符合现行国家标准、符合建筑功效要求、现场施工基础可行、设计意图表示清楚、布局系统基础合理弱电气安装工程建设平台,为以后电气安装工程施工过程质量、投资、工期等三控制打好基础。(2)审核
6、电气安装工程分包单位资质,其中包含:施工单位企业资质、工商执照、企业业绩;所承包工程内容及范围;特殊行业施工许可证及外企在中国承包工程许可证;本工程项目经理资质要求以下: 企业资质、工商执照、项目经理证书、专职管理人员及特种专业上岗证,特殊行业施工许可证及外企在中国承包工程许可证符合要求并在法定使用期内; 企业资质等级和本工程内容、范围及等级相符,企业业绩中包含和本工程相同项目。(3)审核施工组织设计或施工方案,要求以下:适时性(分包单位应在施工前提出);技术确保(方案中提出施工工艺技术符合本工程设计及工程技术难点施工要求,施工技术管理方法有效);人力资源确保(施工企业人力资源配置满足协议要求
7、质量、工期目标要求);施工机械确保(企业提供施工机械设备配置满足协议要求质量、工期要求);安全确保(企业提供安全及消防管理体系完整、组织网络完整、方法落实、手段合理满足不一样气候、不一样场所、夜间及多工种联合施工安全要求)。质量确保(方案中提出安装质量目标明确,管理方法到位)计划进度确保(施工进度计划符合协议总工期要求,而且和土建及其它专业施工周期适配)物流控制及成品保护(弱电气安装材料设备等储运应适时合理,成品保护方法落实)(4)审核承包单位现场项目部质量、技术管理体系和质量确保体系审核要求:工程质量目标明确;技术及质量管理组织机构健全;质量确保体系三级(企业、项目部、施工班组)管理网络完整
8、;专职管理人员及特种作业人员资质及数量符合要求;技术管理制度健全,人员岗位职责明确;原始统计表格齐全,所用仪器仪表合格有效;过程质量控制计划合理;质量反馈立即到位,实施良性循环。(5)审核及认定进场材料、设备审核要求:进场弱电气工程安装材料、设备应符合现行国家标准、符合本工程设计要求,合格证、质保书等资料齐全有效;关键材料、设备进场检验应有施工监理共同进行,施工单位为主,监理单位确定,检验结论应有统计;有异议送有资质(即依据法律、法规要求、经对应政府行政主管部门或其授权机构认可)试验室抽样检测,试验室出具检测汇报,确定符合现行国家标准及相关技术标准要求,才能在施工中应用;进口材料、设备除上述要
9、求外,还需提供商检证实及汉字规格、型号、性能检测汇报、安装使用说明书等技术文件。审核进场材料、设备物流及储运计划,其运输和储存应符合材料、设备要求,符合施工进度计划。弱电气工程新材料、新设备进场,应经过法定程序同意,并附有合格新试汇报,除需符合上述要求外,还需提供安装、使用、维护保养和试验要求等相关技术文件。(6)监理工作技术准备熟悉设计图纸、深化现行国家标准学习,经过图纸会审、设计交底、教授咨询、专题技术讨论、现场堪察等路径熟悉掌握本工程建筑弱电气系统特点及关键施工工序,旁站监理定点选择发明条件。依据建筑弱电气安装工程特点及本工程实际情况,经过协调、落实弱电气工程总体(大配套)和室内(小配套
10、)弱电工程各专业工序及施工界面衔接、交叉、预埋等施工作业工艺、质量方法及其成品保护手段;深入落实弱电安装工程和电气、通风和空调、给排水消防电梯及土建相关专业工序衔接、交叉等施工作业工艺、质量方法及其成品保护问题。 依据放大工地实际情况,审核并合理调整土建及各安装专业交叉作业面,检验进场施工弱电设备(功放、放大器、分配器、光纤、阻燃线,电视屏及其接地保护系统。审查地下室板墙、人防工程等混凝土内预埋弱电套管防水、防渗漏方法,应符合相关人防工程施工等现行国家标准。依据不一样建筑及其弱电安装工程要求,审核弱电系统设备安装施工条件(对土建及其它配套工程要求),其中包含:设备房主体结构施工完成;室内预留、
11、预埋工作符合设计要求;设备基础轴线标高、强度符合设计及设备安装要求;吊顶等安装设备到位,施工通道通畅;配套动力(水、压缩空气、电等)及安全防护设施到位。七、施工过程监理工作控制要求及目标值(1)楼宇自控系统(BAS) 通风、给排水、变配电、电梯等纳入BAS系统进行监控式监视,BAS应含有机组手/自动状态监视、启停控制、运行状态显示、鼓掌报警、温度监测控制及实现相关多种逻辑控制关系等功效。 控制设备技术要求,按图选择国外著名品牌或中国主流品牌,以确保系统稳定性。(2)综合布线系统 本工程控制数据和语言信息点采取非屏蔽综合布线,对数据干线光纤及语音电缆、病房电话等线缆材料控制。 对弱电间挂墙式落地
12、机柜内装电话分线箱等UPS统一供电控制。设备技术要求 采取国外著名品牌成熟6类非屏蔽产品,产品需经过信息产业部和以试验为证,线缆、模块、配线系统、铜缆跳线均为统一品牌。(3)有线电视系统 系统输出频道间载波平差:任意频道间10dB,相临频道间3dB,频道频率稳定度25kHZ,图象伴音频率间隔稳定度5kHZ,拥户电平要求(64.684)dB,图象清楚度在四级以上。(4)安全防范系统 在本工程出入口,电梯桥箱内及各层走道内设监控摄象机;共设置3个室外快球摄象机,3个室内快球摄象机,14台彩转黑枪机,342个室内快球,13个电梯专用摄象机; 全部摄象机电源,由电源模块供给。电源模块由UPS电源统一供
13、电,工作时间100分钟; 摄象机采取电荷耦合式摄象机,带自动增益控制逆光赔偿、电子高亮度控制等依据安装地点监视要求,配置对应摄象机;半球摄象机水平分辨率大于470线,最低照度0.5lux;彩色枪式摄象机支持彩转黑模式,水平分辨率大于470线,最低照度0.001lux;室内快球摄象机支持彩转黑模式,水平分辨率小于470线,大于25倍光变焦,最高水平转速大于380度/秒最低照度0.01lux;室外快球摄象机支持彩转黑模式,大于23倍光学变焦,最高水平转速大于400度/秒最低照度0.02lux; 本系统采取第四代IP网络监控系统,全部摄象机视频和控制信号经前端编码器编码后经过网络传输到智能化总控中心
14、和网络上其它需要调看用户端;编码器支持iSCSI写入IP SAN存放设备,支持以快方法进行数字视频存放保留;能够被管理服务器和网络系统统一配置管理;其中280路采取Full Dl格式进行视频编码传输,其它采取CIF格式进行编码;视频解码器支持MPEG-2、MPEG-4、H.264格式解码,解码码率连续可调,最高8Mbps,支持不少于1路RS232,1路RS422/485凤凰箱位电路接口,1路USB2.0接口,2路10M Base-T/100M Base-TX接口,1路100M Base-FX SFP光接口模块扩展,1路F6.3mm MIC接口(定向),输入阻抗3000W; 全部摄象点同时录像,
15、录象选择2台IP SAN存放系统。并进行RAID5冗余,确保数据安全性和可靠性,预防数据丢失,实现快速检索和远程调看,图像应包含摄象机机位、日期、时间等。图像分辨率依据摄像位置关键程度采取DI格式(704576像素)和CIF格式(352288相素)。录象时间依据摄像位置关键程度设置为7天或15天。控制中心设置视频管理服务器视频管理服务器作为整个平台关键认证、配置、自检和控制指令转发信令服务器,同时作为整个系统分散布署IP SAN网络存放设备统一管理配置设备,应该含有以下基础功效:能够对系统全部设备接入进行认证、设备配置管理和系统自检;能够对全部可户端各项操作进行统一权限配置和访问授权,包含实时
16、和历史资源调度、云台控制和硬解码输出控制等;能够接收多种报警信息并根据事先设定策略转发给对应用户端;能够经过多级多域权限管理功效,实现多级中心和各弟兄单位互连互控操作;应能够实现对系统内大量实时数字图像IP SAN存放设备进行集中管理和存放资源动态分配;应能够帮助视频解码器建立和存放资源连接,也能够帮助坚控用户端和存放资源连接、实现视频数据回收;应能够对全部IP SAN存放设备目前存放资源状态进行实时监控。系统能够设置轮切功效。切换时间为无级可调,同时可手动选择某一路摄像机进行跟踪、录象。系统配置2台37英寸彩色液晶监视器,用来显示主画面和报警画面,24台20英寸彩色液晶监视器,用来显示画面分
17、割画面和轮切画面。监视器采取监控专用监视器;监视器图像质量按五级损伤制评定,图像质量不应低于4分;监视器图像水平清楚度:彩色监视器分辨率不应低于640480;监视器图象画面灰度不应低于8级;视频、控制及电源线沿桥架敷设,出桥架后穿20KBG管敷设。系统各部分视频信号,在监视器输入端电平值应为1VP-P3bBVBS;系统各部分信嘈比指标分配应符合;摄像部分为40dB、传输部分为50dB、显示部分为45dB要求;在计价中心设手动报警装置,装置设在工作人员宜接触地方,报警信号送至闭路电视监控机房。(5)门禁系统门禁系统机房设在一层智能化总控中心;本工程只在一层金库设置门磁开关、电子门锁、读卡器、门内
18、手动开关,对经过对象及通行时间进行控制、监视及设定;系统应含有以下功效;统计、修改、查询全部持卡人资料,并可随时修改持卡人通行权限。监视、统计全部出入情况及出入时间;监视门磁开关状态,具体报警功效;对非法侵入或破坏进行报警并进行统计;现场控制器设在当地,控制模块至请求开关按钮、读卡器、门磁开关、读卡器、门磁开关、电控锁等暗敷20KBGG管,门磁开关、电控锁等应注意和门配合;(6)入侵探测系统本工程在一层计价中心、网络机房、金库共设置3套红外双鉴探测器,在计价中心和金库设置手动报警按钮,共16个;探测设备电源由电源模块供给。电源模块由UPS电源统一供电,工作时间=100分钟;每个报警点相互间隔,
19、互不影响。任一探测器故障,应在智能化总控中心发出声、光报警信号,并能自动调出报警平面;(7)设备技术要求根据图纸要求门禁系统、摄像机、红外双鉴探测器采取国外主流厂商成熟产品,同时为保障此次系统设备良好兼容性及可管理性,要求全部编码设备、解码设备、IP SAN存放设备等全部传输管理平台设备必需采取同一厂家产品。(8)计算机网络系统计算机网络系统分为HIS、PACS网、图像信息专网、医保专网,按三层结构设计,分为关键层、聚集层和接入层、其中关键层在医院中心机房,本工程只包含聚集层和接入层,和和关键层互联;HIS聚集交换机采取万兆关键交换机,并经过10GBase-LR上联关键交换机,并经过1000B
20、ase-LX作为链路备份,接入交换机采取千兆接入交换机并支持万兆扩展,经过1000Base-SX双链路上联聚集交换机不一样板卡,以确保链路可靠性;PACS网接入交换机采取千兆接入交换机并支持万兆扩展,经过1000Base-SX双链路上联HIS聚集交换机;图像信息专网聚集交换机采取万兆关键交换机,接入交换机采取百兆接入千兆上联交换机,经过1000Base-SX双链路上联聚集交换机不一样板卡,以确保链路可靠性;医保专网接入交换机采取千兆接入交换机并支持万兆扩展,经过1000Base-LX双链路上联至医院中心机房;无线查房系统接入HIS,汇聚层交换机配置无线接入控制模块,无线接入点采取可管理无线AP
21、;接入交换机采取百兆交换机经过1000Base-SX双链路上聚集交换机不一样板卡,以确保链路可靠性;支持POE;最大百兆RJ45接口数量4;交换容量12.8Gbit/s ,二/三层转发率9.6Mpps。设备技术要求HIS网汇聚层交换机,插槽12个,整机交换能力720G,包转发动力400MPPS。全部接口板要求配置为分布式线速转发,配置双引擎冗余,1+1冗余电源,配置2个万兆光纤端口和2个10KMXFP万爪纤模块;千兆接口板和光电模块依据接入层交换机接入需要配置,并考虑30%冗余;同时考虑服务器经过千兆铜缆接入,支持IPV6;无线控制模块,交换容量136Gbit/s,转发性能101Mpps,可接
22、口类型GE、10GE,要求全部端口线速转发,可扩展插槽数量1,最大万兆接口数量2,最大千兆RJ45接口数量24,最大千兆接口数量4,支持IPV6;无线控制模块,性能交换容量4Gbps,支持管理AP数256,支持基于用户VLAN划分,基于SSIDVLAN划分,各VLAN支持不一样安全策略、认证、加密方法、ACL规则;支持802.11e,依据多种应用要求提供流量;支持不一样SSID/VLAN映射不一样QOS策略。可实现基于用户数和流量负载均衡;支持801.1p,优先级队列,支持流量限制(CAR)和流分类;支持对AP下行流量进行限速;支持无线终端IP子网快速无限漫游,良好支持语音业务,并保持全国漫游
23、身份唯一;支持IPV6;能够作为关键设备模块,内置在交换机中布署;无线IP,最高速率为54Mbps,支持802.11b/g,支持虚拟AP,单个AP可支持大于16个可广播SSID;支持虚拟专用组,经过相同SSID子网或VLAN单独实施加密和隔离;支持802.1x认证;支持WEP,Dyamic WEP,TKIP,CCMP,AES等数据加密技术;支持PSK,PSK+MAC authentication,802.1x+11Key hangdshake,WPA等加钥技术;支持射频扫描,能发觉非法接入点、Ad-Hoc用户或其它射频干扰,并上报对应警告;IPV6;汇聚层交换机,插数2个,整机交换能力192G
24、,包转能力144Mpps,配置双引擎冗余,1+1冗余电源;千兆光纤接口板和光模块依据接入层交换机接入需配置,并考虑30%冗余;同时考虑服务器经过千兆铜缆接入;接入层交换机,最大百兆RJ45接口数量24,最大光纤兆接口数量2,最大千兆接口数量2交换容量12。8G bit/s,二/三层转发率9.6Mpps;采取著名品牌,全部设备采取同一厂家商品,以确保整个系统谦容性和系统性能。(9)图像信息系统存放系统图象信息存放系统为闭路电视监控系统和医疗示教系统提供存放媒介,采取1PSAN结构,每台设备最大支持12TB容量,并支持多个RAID;IPSAN采取最高可靠企业级磁盘(MTBF100万小时),降低磁盘
25、损坏率;支持多个数据链路连接,保障数据通路可用和通畅冗余链路;支持RIAD在线容量动态扩展功效;提供SAN+NAS一体化服务;提供关键数据保护多个手段(RAID、Hot-spare、数据快照或克隆)存放缓存2GB单台阵列配置存放容量12TB 支持硬盘热插拔及在线更换故障硬盘,单台阵列支持16盘位:支持硬盘电源短路保护;支持系统开启时硬盘次序加电,支持硬盘漫游;主接口数4个,可实现SAN、NAS和DAS连接模式整合;存放性能:10PS4,带宽320MB/S:采取和网络系统统一厂商产品,以确保整个系统兼容性。(10)停车场管理系统本工程地下室设一套停车场管理系统。采取影象全判别系统,对进出内部车辆
26、采取车影象对比方法,止盗车;系统应含有:出、口影象判别;出、口IC卡核实,自动分区内部卡、临时卡等,自动计费;出入栅门自动控制;入口设置空车位数量显示;使用过期IC卡报警;非本停车场IC卡报警;物体堵塞验卡机报警;收费亭主机至道闸、入口空车数量显示器,进、出口摄象机,进、出口刷卡机暗敷20KBG管;道闸至地感线圈暗敷20KBG管;设备技术要求采取中国主流品牌,以报整个系统性能。(11)背景音乐及紧急广播系统广播机房设在一层智能化急控中心,兼有背景音乐和消防紧急广播功效;消防紧急广播优于其它广播;广播区域划分应在满足消防广播区域划分前提下,满足建筑功效划分需求。语音音源,可对每个区域或单独或编程
27、或全部播出;主机功率放大器总功率4KW,主机应含有综合检验及自检功效,能不间断系统主机及扬声器回路状态进行检测;消防紧急广播应设置备用扩音机,容量为同时紧急广播容量1.5倍;系统应含有隔离功效,某一个回路扬声器发生短路,应自动从主机上断开,以确保功放及控制设备安全;系统采取100V顶压输出方法。要求从功放设备输出端至线路上最远用户扬声器线路衰耗小于1dB(1000HZ时);背景音乐系统频响为70HZ-12KHZ,谐波小于0.1%,信噪比不低于65dB。火灾时,自动或手动打开相关层消防紧急广播。同时切断背景音乐广播。消防紧急广播切换在消防控制室内完成。(12)机房及UPS工程此次机房工程关键针对
28、智能化总控中心和弱电机房2个机房,包含机房装修、照明、UPS、防雷接地及空调;UPS采取60KVA容量,供电时间为100分钟,对智能化各子系统供电;机房内需做均压网,和大楼共用接地系统,电源系统采取三级防雷进行设计,并考虑室外进入有限电视、监控等信号防雷;在监控中心机房内设一台5P舒适空调,弱电内设3P空调,对机房内温、湿度进行调整和控制。(13)大屏显示系统大屏显示系统:在一层大厅设1块14.3平方米点间距为7.62mm表贴全彩屏、等侯区3块3.1平方米3.75双基色显示器和每个护士站各设1块共37块0.72平方米单色显示器;全彩屏安装于大厅墙面,用于进行医院宣传和信息公布,提升医院形象;3
29、块双基色显示器吊装于一楼等候区,用于医疗信息集中公布;37块单色显示器分别安装于各护士站,用于进行各科室医疗信息和病人住院信息公布;设备技术要求控其板块拼接及色彩连接线焊接。(14)无线排队系统软件直接控制叫号系统、显示系统、语言系统及号票打印。专业开发、界面直观、操作简单;可随时自行设置办理业务队列名称和天天出票数;可依据需要设置各个窗口办理一项或多项业务;直接热敏行式打印,打印号票清楚,号票内容能够编辑;停电后能自动保留全部资料,来电时不影响系统工作控制;(15)设备安装及线缆敷设、IBA系统设备安装中央控制及网络通讯设备应在中央控制室土建和装饰工程完工后安装;设备及设备各构件之间应连接紧
30、密、牢靠、安装用坚固件应有防锈层;设备在安装前应做检验,并符合下列要求:设备外形完整,内外表面漆层完好。设备外形尺、设备内主板及接线端口型号、规格符合设计要求。 有底座设备底座尺寸应和设备相符。其直线许可偏差为每米1mm,当底座总长超出5m时,全长许可偏差为5mm。 设备底座安装时,其上表面应保持水平,水平方向倾斜度许可偏差为每米1mm,当底座总长超出5m时,全长许可偏差为5mm。 中央控制及网络通讯设备安装要符合以下要求;应垂直、平正、牢靠;垂直度许可偏差为每米1.5mm;水平方向倾斜度许可偏差为2mm相邻设备顶部高度许可偏差为2mm;相邻设备接缝处平面度许可偏差为1mm;相邻设备接缝间隙,
31、小于2mm;相邻设备连接超出5处时,平面度最大许可偏差为5mm; 按系统设计图检验主机、网络控制设备、UPS、打印机、HUP集线器等设备之间连接电缆型号和连接方法是否正确。尤其要检验其主机和DDC之间通讯线。、摄像机安装满足监视目标现场范围要求、并含有防损伤、防破坏能力。安装高度:室内为不低于2.5m,室外以3.5m10m为宜,实际具体位置可依据施工现场和建设方共同确定。摄像机保持牢靠,绝缘隔离。摄像机在安装前,应逐一通电检验和粗调。调整后焦面、电源同时等性能,在处于正常工作状态后方可安装。摄像机经功效检验、监视区域观察和图像质量达标后方可固定。摄象机信号线和电源分别引入,并用金属软管保护,引
32、出电缆留有1m左右余量以不影响摄象机转动。不得利用电缆插头来承载电缆重量。室外安装摄象机应有防水、防潮、防晒、防锈等方法:摄象机镜头应避免太阳光等强光直射,应避免逆光安装;若必需逆光安装时,应选择将监视区光对比度控制在最低程度范围内。、监控终端设备安装必需在智能监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完成后,方可将机柜及控制台运入安装。机架安装应竖直平稳,多个机柜并排在一起,面板应在同一平面上并和基准线平行,前后偏差不得大于3mm,两个机柜中间间隙小于3mm。对于相互有一定间隙而排成一列设备,其面板前后偏差小于5mm。控制台正面和墙净距大于1.2m,侧面和墙或其它设备净柜:在关
33、键走道大于1.5m。次要走道大于0.8m;机架后面和侧面距离墙净距大于0.8m。智能监控室内电缆理直后从地槽或墙槽引入机架、控制台底部、再引到各设备处。全部电缆成捆绑扎,在电缆两端留有余量,并标识显著永久性标识。设备净柜:在关键走道大于1.5m,次要走道大于0.8m;机架后面和侧面距离墙净距大于0.8m。、入侵探测器安装;各类入侵探测器安装,应依据可选择产品特征及警戒范围要求进行安装。周界入侵探测器安装,位置要对准,防区要交叉。入侵探测器安装应符合产品使用要求和防护范围。底座和支架应固定牢靠、其导线连接应采取可靠连接方法。外接导线需留有合适余量。、配线架安装:配线架位置符合设计要求,误差小于1
34、0mm;用吊锤检验直列垂直,上下相差应小于3mm。底座水平误差不超出水平尺准线。铁架接地良好。加固吊架和滑梯牢靠可靠。话题滑动自如,制动装置可靠。告警装置完整可靠。、支架安装支架不安装在含有较大震动、热源、腐蚀性液滴及排沟道位置;也不安装在含有高温、高压、腐蚀性及易燃易暴等介质工艺设备、管道和能够移动构筑物上。在金属结构上和混凝土构筑物预埋件上,采取焊接固定;在混凝土上,采取膨胀螺栓固定。在不许可焊接支架工艺管道上,采取U形螺栓或卡子固定。电缆支架间距为:当电缆水平敷设时为0.8-1.5m,垂直敷设时为1.0m 、桥架安装:电缆桥架必需依据图纸走向及现场建筑物设计弯头、长度等。电缆桥架安装必需
35、横平竖直。公共广播系统单独布管,用KBG管穿线沿桥架敷设。弱电桥架和强电桥架同行时,间隔应符合下列要求:当380V电力电缆2kVA时,最小净距为10mm;当380V电力电缆在25kVA之间时,最小净距为80mm;当380V电力电缆5kVA时,最小净距为150mm。桥架均使用金属防火桥架。垂直桥架安置在弱电竖井内,固定点间距小于2m。水平桥架采取吊装方法,敷设时距地高度通常不低于2.50m,选择支撑跨距为1.503m,在下列情况下设置圆钢吊杆:线槽接头处;每间距3m处;离开线槽两端出口0.5m处;转弯处。桥架角弯必需有充足弧度,预防将电缆拆散。、KBG管敷设:应依据设计图纸要求,确定管路走向、进
36、行管路敷设。并应降低弯曲,达成走向合理,检修维护方便。应依据所敷设部位,环境条件,正确选择KBG管规格型号及附件。暗管敷设:箱、盒测位:依据施工图纸确定箱、盒轴线位置,以土建弹出水平线、轴线为基准,挂线找平找位,线坠找正,标出箱、盒实际位置。成排、成列箱、盒位置,应挂通线或十字线。暗敷在现浇混凝土结构中管路,管路应敷设在两层钢筋中间。垂直方管路直没同侧竖向钢筋敷设,水平方向管路宜沿同侧横向钢筋敷设。砖混结构随墙暗敷时,向上引管应立即堵好管口,并用临时支杆将管沿敷设方向挑起。预制楼板上暗敷设时,应先找灯位注盒后配管。管路敷设后立即用强度不低于C10水泥砂浆稳注保护。剔槽敷设时,应在槽两边先弹线,
37、用快錾子剔,槽宽及槽深均以比管径大5mm为宜。加气混凝土墙宜用电动刀锯开槽。剔槽敷设时,严禁剔横槽。吊顶内暗敷时,管路可敷设在主龙骨上。单独吊挂管路,其吊点不宜超出1000mm。盒、箱两侧管路固定点,不宜大于300mm。护墙板(石膏板轻隔墙)内暗敷时,应随土建立龙骨同时进行。其管路固定,应用可挠金属电线管配套卡子进行固定。当KBG管遇下列情况之一时,应设置接线盒或拉线盒。管长每超出30m,无弯时;管长每超出20m,有一个弯时;管长每超出15m,有二个弯时;管长每超出8m,有三个弯时。、电气线缆敷设:敷设电缆合理安排,不交叉;敷设时预防电缆之间及电缆和其它硬物体之间摩擦;固定时松紧适度。屏蔽系统
38、线缆应有良好接地系统,且每一楼层配线架全部应采取合适截面导线单独布线至接地体,也可采取竖井内集中用铜排或粗铜线引到接地体。多芯电缆弯曲半径,大于其外径6倍。同轴电缆弯曲半径。大于其外径10倍。线缆槽敷设截面利用率60%,线缆穿管敷设截面利用率40%。信号电缆和电力电缆交叉敷设时,成直角;当平行敷设时,其相互间距离符合设计要求。在线缆跨越建筑物沉降缝、连接缝时,在两端加接蛇形管。电缆沿支架或在线槽内敷设时在以下各处固定牢靠。当电缆倾斜坡度超出45或垂直排列时,在每一个支架上当电缆倾斜不坡度超出45或水平排列时,在隔1-2个支架上在线路拐弯处和赔偿余度两侧和保护管两端第一、二两个支架上在引入仪表盘
39、前300-400mm处在引入接线盒及分线箱前150-300mm处在墙壁上架设电缆应先在墙上装好墙担,把吊线放在墙担上收紧,用夹板固定,再用电缆挂钩将电缆卡在吊线上。沿墙角转弯处,应在墙角设置转角墙担当电缆穿管敷设时,应先清扫管孔,并在管内预设铁丝,将电缆牵引网套绑扎在电缆头上,用铁丝将电缆拉入管道内。敷设较细网套时,可不用牵引网套,直接将铁丝绑在敷设电缆上。当架空或墙壁电缆引入地下时,在距地面大于2.5m部分应采取钢管保护;钢管应埋入地下0.30.5m。布放电缆时,应按各盘电缆长度依据设计图纸各段长度选配。电缆需要接续时应严格根据电缆生产厂提出步骤和要求进行,不得随意续接。、室内光缆敷设敷设光
40、缆前,应对光缆进行检验,光缆应无断点、其衰耗值应符合设计要求查对光缆长度,并依据施工图敷设长度来选配光缆。敷设光缆时,其弯曲半径不应小于光缆外径20倍。光缆牵引端头应作好技术处理;机械布放时,牵引力不应超出150Kg;牵引力速度宜为10m/min;光缆预留长度不应小于4m。光缆敷设完成,应检验光缆有没有损伤,并对光缆损耗进行抽测。确定没有损伤时,再进行接续。光缆接续由受过专门训练人员操作,接续时应采取光功率计或其它仪器进行监视,使接续损耗减至最小;接续后应作好接续保护,并安装好光缆接头护套。光缆敷设后,应测量通道总损耗,并用光时域反射计观察光纤通道全程波导衰减特征曲线。在光缆接续点和终端应做永
41、久性标志。、室外光缆敷设 A.架空敷设架空光缆在平地敷设光缆时,使用挂钩吊挂,山地或陡坡敷设光缆,使用绑扎方法敷设光缆。光缆接头应选择易于维护直线杆位置,预留光缆用预留支架固定在电杆上。 架空杆路光缆每隔3-5档杆要求作U型伸缩弯,大约每1公里预留15米。 引上架空(墙壁)光缆用镀锌钢管保护,管口用防火泥堵塞。 架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂光缆警示标志牌。 空吊线和电力线交叉处应增加三叉保护管保护,每端伸长不得小于1米。 近公路边电杆拉线应套包发光棒,长度为2米。 为预防吊线感应电流伤人,每处电杆拉线要求和吊线电气连接,各拉线位应安装拉线式地线,要求吊线直接用衬环接
42、续,在终端直接接地。 B.管道敷设 光缆敷设前管孔内穿放子孔,光缆选1孔同色子管一直穿放,空余全部子管管口应加塞子保护。 按人工敷设方法考虑,为了降低光缆接头损耗,管道光缆应采取整盘敷设。为了降低布放时牵引力,整盘光缆应由中间分别向两边布放,并在每个人孔安排人员作中间辅助牵引。 光缆穿放孔位应符合设计图纸要求,敷设管道光缆之前必需清刷管孔。子孔在人手孔中余长应露出管孔15cm左右。 手孔内子管和塑料纺织网管接口用PVC胶带缠扎,以避免泥沙渗透。 光缆在人(手)孔内安装,假如手孔内有托板,光缆在托板上固定,假如没有托板则将光缆固定在膨胀螺栓,膨胀螺栓要求钩口向下。 光缆出管孔15cm以内不应作弯
43、曲处理。 每个手孔内及机房光缆和ODF架上均采取塑料标志牌以示区分。 C.墙壁敷设除地下光缆引上部分外,严禁在墙壁上敷设铠装或油麻光缆。 跨越街坊或院内通道等,其缆线最低点距地面应大于4.5米。 吊线程式采取7/2.2、7/2.6,支撑间距为810米,终端固定和第一只中间支撑间距应小于5米。 吊线在墙壁上水平或垂直敷设时,其终端固定、吊线中间支撑应符合建筑和建筑群综合布线 工程验收规范。 钉固螺丝必需在光缆同一侧,光缆不宜以卡钩式沿墙敷设,不可避免时,应在光缆上加套子管给予保护。光缆沿室内楼层凸出墙面吊线敷设时,卡钩间距为1米。 D.楼内敷设楼内光缆在经由走线架、拐弯点(前、后)应予绑扎,垂直
44、上升段应分段(段长小于1米)绑扎,上下走道或墙壁应每隔50cm用23圈绑扎,绑扎部位应垫胶管,避免受到侧压力。 楼内光缆不改变程式时,采取PVC阻燃胶带包扎作防火处理,进线孔洞要求用防火泥堵塞。 ODF架端子板上应清楚注明各端子去向和序号。 楼内光缆预留盘圈绑扎固定在走线架或墙壁上。 楼内光缆通常从楼前缆井经地下进线室引至光传输设备。光缆在进线室内应选择安全位置,当处于易受外界损伤位置时,应采取保护方法。 楼内光缆应布放整齐美观,沿上线井布放光缆应绑扎在上线加固横铁上。按要求预留在设备侧光缆,能够留在传输设备机房或进线室。有特殊要求预留光缆,应按设计要求留足。 光缆引入楼内后应堵塞进线管孔,不得渗水、漏水。 E.光缆成端应依据要求或设计要求留足预留光缆。 在设备机房光缆终端接头安装位置应稳定安全,远离热源。 成端光缆和自光缆终端接头引出单芯软光纤应根据ODF说明书进行。 走线并按设计要求进行保护和绑扎。 单芯软光纤所带连接器,应按设计要求次序插入光配线架(分配盘)。 末连接软光纤光配线架(分配盘)接口端部应盖上塑料防尘帽。 软光纤在机架
