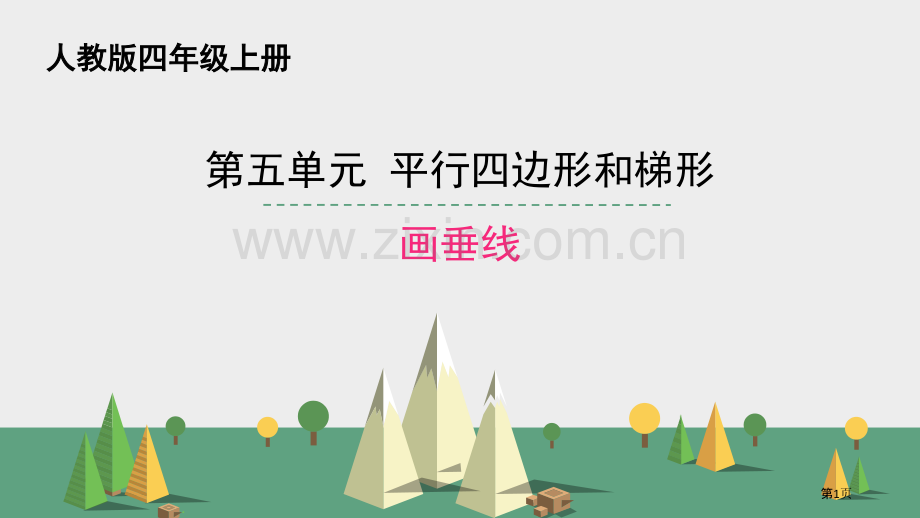

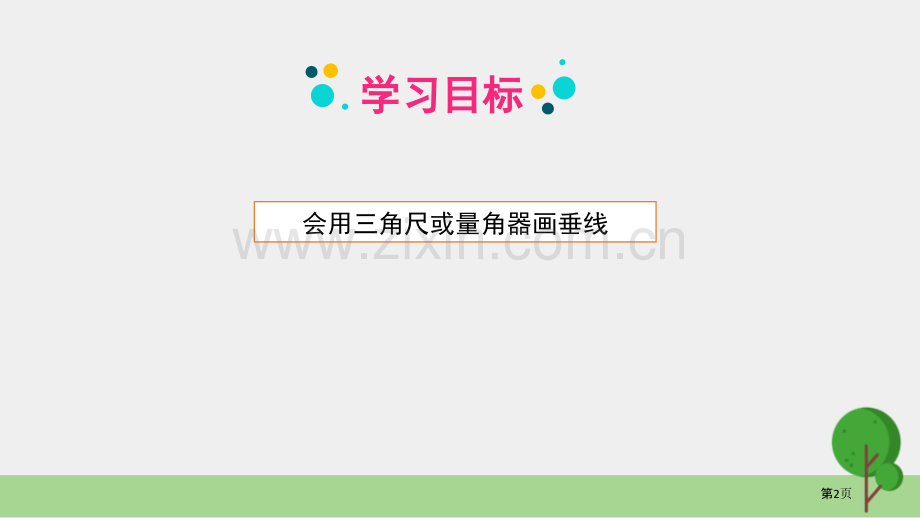

1、1第五单元 平行四边形和梯形画垂线人教版四年级上册人教版四年级上册第1页学习目标学习目标 会用三角尺或量角器画垂线第2页两条直线相交成直角,就说这两条直线相互垂直。垂足垂足垂足垂足垂线垂线复习旧知第3页激趣引入用正方形纸对折两次这两条折痕相互垂直吗?第4页用三角尺画用量角器画新知探究怎样才能画出相互垂直两条直线呢?第5页怎样用一把三角尺画垂线呢?新知探究过直线上一点画垂线第6页把直角三角尺一条直角边靠在已知直线上。移动三角尺另一条直角边与已知点重合。沿着三角尺另一条直角边画直线。标上直角符号。一靠二移三画四标新知探究过直线上一点画垂线第7页怎样用一把三角尺画垂线呢?过直线外一点画垂线新知探究第
2、8页把直角三角尺一条直角边靠在已知直线上。移动三角尺另一条直角边与已知点重合。沿着三角尺另一条直角边画直线。标上直角符号。一靠二移三画四标新知探究过直线外一点画垂线第9页应该怎样画呢?长方形相邻两条边相互垂直。能够用画垂线方法画。新知探究画一个长10厘米、宽8厘米长方形第10页10厘米8厘米8厘米新知探究画一个长10厘米、宽8厘米长方形第11页1、下面图形中两条直线垂直吗?图中两条直线相交所成角度不是90,所以两条直线不垂直。判断两条直线是否垂直,能够看这两条直线是不是相交成直角。图中两条直线相交成直角,能够判断出两条直线相互垂直。图中两条直线相交成直角,所以两条直线相互垂直。巩固练习第12页2、过已知点画出以下直线垂线。巩固练习第13页3、分别过A点画BC垂线。(1)(2)ABCABCD巩固练习第14页1、下列图是一个长方形两条边,请把这个长方形画完整。边线重合平移靠点画垂线标垂直拓展提升第15页2、以下面这条线段为左侧边,画一个正方形。过线段两个端点分别画它两条垂线。两条垂线都与这条线段相等。连接两条垂线端点。拓展提升第16页课堂小结画垂线画垂线画垂线画垂线边线重合平移靠点画垂线标垂直第17页
