市政综合项目工程HDPE承插式双壁缠绕管试验段综合项目施工专项方案.docx

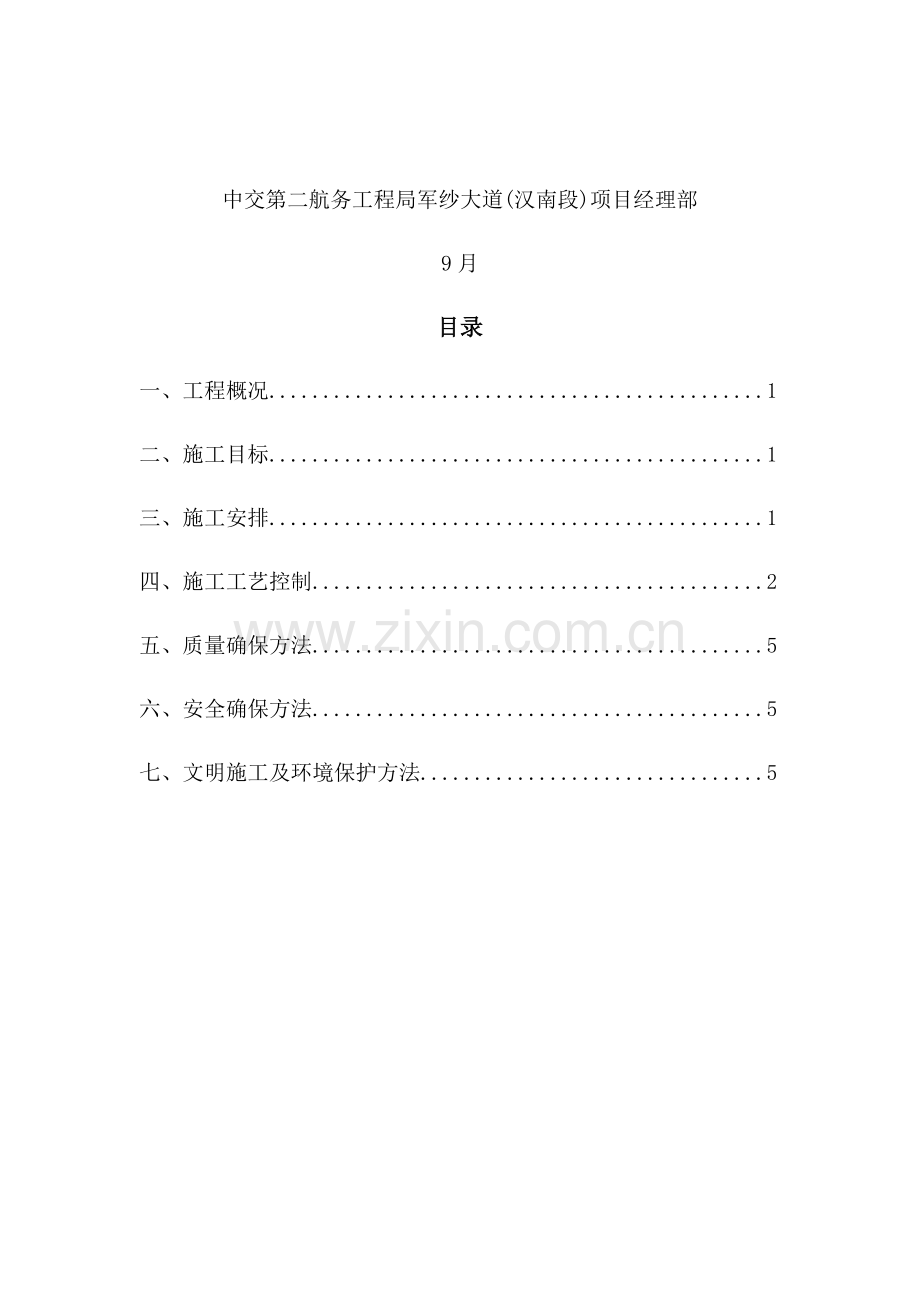

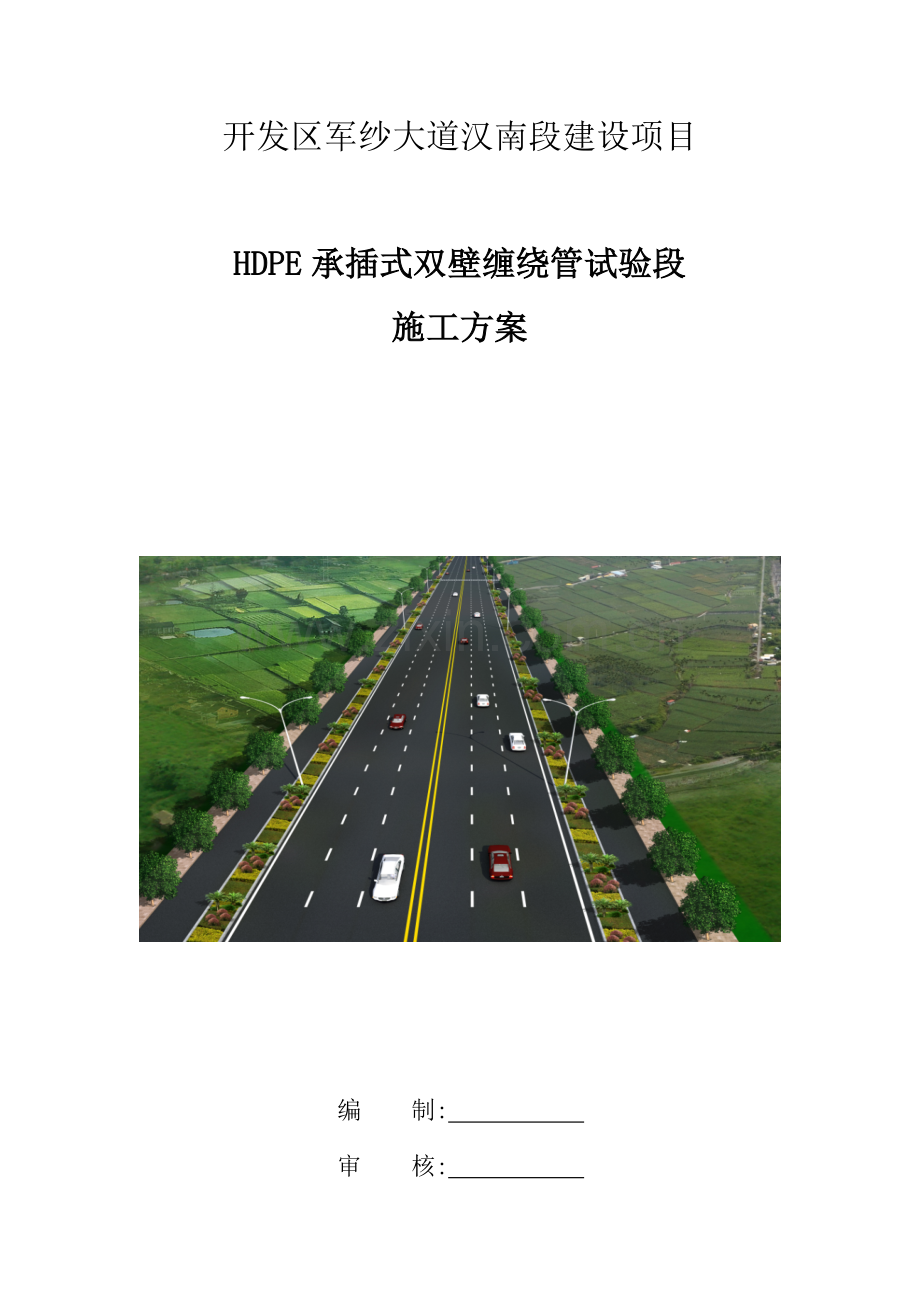

开发区军纱大道汉南段建设项目HDPE承插式双壁缠绕管试验段施工方案 编 制: 审 核: 中交第二航务工程局军纱大道(汉南段)项目经理部9月目录一、 工程概况.1二、 施工目标.1三、 施工安排.1四、 施工工艺控制.2五、 质量确保方法.5六、 安全确保方法.5七、 文明施工及环境保护方法.5 一、 工程概况开发区军纱大道汉南段建设项目包含两条道路，分别为：军纱大道汉南段和金河北路。军纱大道（汉洪高速以北段）及金河北路无雨水计划路段，雨水就近排入周围河沟和水系。军纱大道（汉洪高速以南段）雨水设计排向基础遵守计划排向，在K5+920乌金河箱涵处增设排出口雨水就近排入其中。军纱大道汉南段和金河北路单侧敷设污水管道。依据汉南区新城组群控制性具体计划导则中军纱大道汉南段和金河北路污水管道服务区域资料，管径d600已能满足污水排放需求，故此次设计军纱大道（汉洪高速以南段）管径选为d600，坡度为1；本工程项目所处地域水系丰富，北临通顺河，南邻乌金河-牛海湖-马影河，多条支流（沟渠）穿越此次设计道路范围，设计污水管接入污水处理厂要穿越6条水系，具体为金河北路K1+144处渠道、军纱大道K5+032处渠道、K5+473处渠道、 K5+920处乌金河、牛海湖，马影河。污水在穿越这些水系以后，已不能以重力流接入马影河南现实状况污水主管。 所以，须设置军纱污水泵站（此次设计不包含），军纱大道设计污水管排至马影河大道，经泵站提升后接入兴五路d污水主管道，以后进入在兴五路汉南污水处理厂。雨、污水干管道管径d800mm，采取HDPE承插式双壁缠绕管，橡胶圈接口，砂石基础。管道覆土厚度小于3m，采取环刚度SN8kN/m2；管道覆土厚度在3-5m之间，采取环刚度SN10kN/m2；管道覆土厚度5-8m，采取环刚度SN12.5kN/m2。雨水管道管径800mmd1200mm，采取级承插式钢筋混凝土管，“O”型橡胶圈接口；管径1200mmdmm，采取级企口式钢筋混凝土管，“Q”型橡胶圈接口。此次设计雨水管道管顶覆土4m，采取120混凝土基础。二、 施工目标经过试验段施工，获取相关施工控制数据，总结经验指导后续排水工程系统施工全方面开展。掌握沟槽开挖宽度、沟底砂石垫层高程控制、沟底原状地面承载力、管节安装、承插、井处管净空、检验井浇筑（或砌筑）、回填料压实系数、回填料选择等各项控制参数。三、 施工安排1、人员组织项目责任人：樊甘霖项目总工：曹勤涛施工责任人：覃宁平测量责任人：谢金刚试验责任人：贾美蓉2、 关键劳动力计划 管线施工劳动力计划表序号工种名称数量备注1挖掘机司机22吊车司机23自卸车司机54推土机司机15压路机司机26普工30总计423、关键施工机械设备 关键机械设备表序号机械名称规格型号数量备注1挖掘机PC3202台2吊车16t2台3压力机YZ40B2台4振动扎实机PZ-504台5装载机ZL502台6自卸车10台4、材料准备情况：砂石料、HDPE承插式双壁缠绕管等材料抵达施工现场，经过质量检测，监理验收合格。四、施工工艺控制1、工艺步骤：测量放线沟槽开挖基底处理施工砂石基础下管、接管管座回填闭水试验回填压实2、原材料质量控制：对砂石料进行严格挑选，中粗砂含泥量控制在2%以内。3、 施工过程中工艺控制： 1）、测量放线测量使用仪器包含：全站仪、水准仪等；测量人员须持证上岗，使用仪器、工具，应认定在要求使用期内，且在使用前完成检验、校正工作，并应完成交接桩手续。测定管道中线时，应在各井位钉中心桩，管道中心线即为两井中心连线，定出中心线后，依据当地土质情况确定开挖边坡坡度，反出管道开挖边线，并用白灰撒出。沟槽开挖后需在槽底放出井位中心桩，需经监理验收管道中心线及槽底高程合格后方可进行下一步工序施工。2） 、沟槽开挖沟槽开挖前务必对施工管道沿线及检验井等构筑物施工位置进行物探（人工挖探坑），在开槽前探明现实状况地下管线及构筑物情况，并做出显著标识，标明管道种类、管径、高程等，确保开槽过程中现实状况管线及构筑物不受影响。开槽采取机械挖槽人工配合清底。机械挖槽为确保槽底土壤不被扰动，开挖到设计槽底高程以上10cm左右，下部人工捡底到设计标高。槽底需进行钎探，没十米一点，井位处各有1点，所以段管顶覆土小于3m，依据设计要求管道沟槽地基承载力需达成100KN/m。管道结构每侧留出工作宽度，管侧机械扎实时满足机械操作需要。开槽推土要在距槽边1m以外，并合适留出运输材料工作面。土方开挖时，向机械司机做具体交底，有专员指挥土方工程，施工中碰到墓穴、枯井、不明构筑物、不明构筑物、不明管线等情况时妥善保护现场并立即通知相关部门协同处理。基础开挖后必需经过现场监理验收合格后，方可进行下道工序施工。对槽底进行验槽，井室及位置进行钎探，检验是否有不良地层。发觉有不良地层要立即和设计联络，约定处理方法。沟槽开挖应严格控制确定边坡值，和碰到地质不良需要改变边坡值或需采取其它防护方法时，应立即上报请相关部门协商处理，以策安全。3） 、基底处理施工管道基础施工前应对基底进行对应土工试验，以确定是否满足设计要求。如基础地基承载力不满足要求时，应通知相关部门依据现场实际地质情况采取对应处理方案。地质土质较差时，可超挖沟槽深度，再进行碎石换填。在基础极差时依据具体部位视现场实际确定，先对基础处理后再做垫层。4） 、砂石基础基底验收合格后方可摊铺砂石基础，砂石基础采取机械铺撒人工整平。沟槽底采取满铺砂石基础，人工整平时随时使用水准仪控制砂石基础面高程，摊铺完成后经监理验收平整度及标高合格后再进行下道工序。5） 下管及安装下管前，必需按管材管件产品标准逐节进行外观检验，不合格者，严禁下管敷设。下管方法应依据管径大小、沟槽形式和施工机具装备情况，确定用人工或机械将管材放入沟槽。下管时须采取可靠吊具，平稳下沟，不得和沟壁、槽底猛烈碰撞，吊装时应设两个吊点，严禁穿心吊装。承插式连接承口应逆水流方向，插口应顺水流方向敷设，并采取管材生产厂家配套密封圈套管密封。6） 管道和检验井连接对于HDPE缠绕管，当管道敷设到位，在施工检验井，宜采取现浇混凝土包封插入井壁管端。混凝土包封厚度不宜小于100mm,强度按设计及图集要求施工且不得低于C20。8) 、管座填砂管道回填前应清理管道内垃圾及杂物，并做好维护工作确保交验时通畅。同时将槽内杂物清理洁净，排除管槽内积水后进行回填。沟槽回填在管道两侧对称回填，依据设计要求，回填采取中、粗砂分层回填，压实后每层厚度100-200mm,回填密实度应按给排水管道工程施工及验收规范（GB50268-）回填要求进行。回填时留出每处管接口，且管接口前后各预留50cm管节在闭水试验合格后才可回填。闭水试验采取完成一段后分段进行。闭水试验待检验井、跌水井施工完成后和管道一起进行闭水试验。9） 回填压实闭水试验合格后进行沟槽回填，回填应两侧同时水平分层对称进行，每层最大摊铺为30cm，并预防猛烈冲击。当回填高度超出管顶50cm后，可采取机械回填方法。回填土采取逐层回填，分层压实方法。压实时不得损坏管道，管道两侧及管顶以上50cm范围内应采取人工扎实。五、 质量确保方法 1、基坑、垫层（基础）施工前，做好临时排水方法。 2、开挖基坑时，若遇土质不好，塌方或开挖过大时，采取阶梯坑壁或直衬板式支撑对坑壁进行加固。 3、应常常注意观察坑边缘顶面有没有裂缝，坑壁有没有松散塌落现象发生，以确保安全施工。 4、基坑应尽可能少在雨天施工。 5、建立质量安全交底制、隐蔽工程验收制、交接班自检互检制、岗位责任制。 6、建立质量确保体系。 7、服从、接收监理工程师和业主单位质量管理。六、 安全确保方法 1、施工人员必需严格实施建筑安装工程安全技术要求和建筑安装工程安全技术操作规程。 2、工程开工前，对全部参与本工程施工人员进行安全生产教育，组织学习相关施工安全规则，并结合本工程实际情况进行宣传教育。 3、建立统一调度指挥制度和机械管理制度。施工中人员、工程车辆、工程机械进行统一指挥。定时进行安全和纪律教育，杜绝违规操作责任事故。 4、进入施工现场人员，按要求配戴劳动保护用具和安全用具，作业人员不得穿拖鞋、高跟鞋、硬底易滑鞋。七、 文明施工和环境保护方法 1、遵守当地政府多种要求，尊重当地居民习俗，和当地居民友好相处，建立良好社会关系。落实地方政府、业主和监理工程师各项指示要求。 2、创建文明工地，维护周围环境整齐，加强文明宣传教育，不停提升文明施工水平。 3、尽可能少破坏施工周围原有地物、地貌、植被。工程完工后，按要求立即拆除全部安全防护设施和其它临时设施，并将工地及周围环境清理整齐，做到工完、料清、场地净。 4、加强检验监督，从严要求，对施工现场进行定时和不定时检验，严格奖惩。 中交第二航务工程局军纱大道(汉南段)项目经理部 9月
