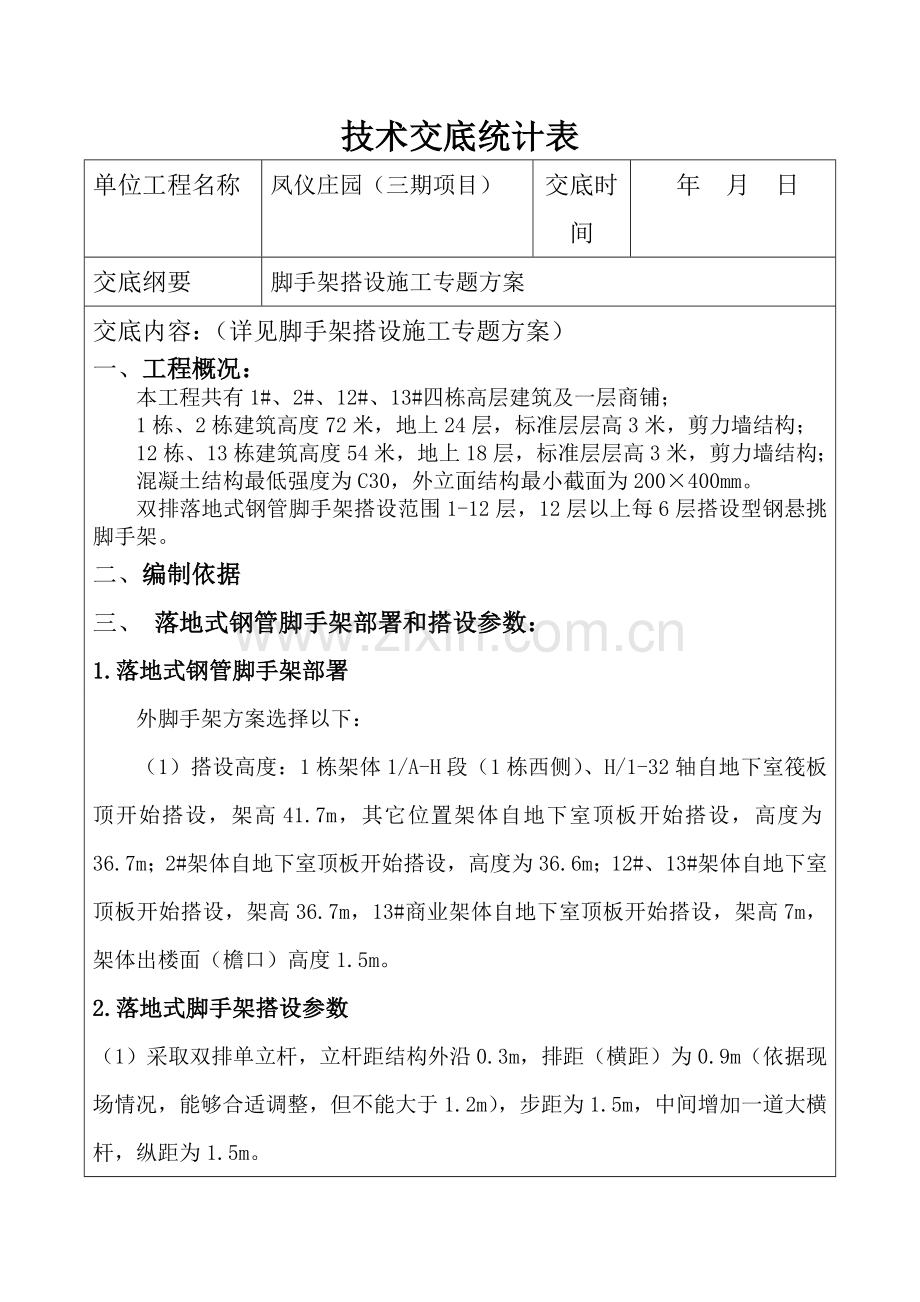

技术交底统计表
单位工程名称
凤仪庄园（三期项目）
交底时间
年 月 日
交底纲要
脚手架搭设施工专题方案
交底内容：（详见脚手架搭设施工专题方案）
一、工程概况：
本工程共有1#、2#、12#、13#四栋高层建筑及一层商铺；
1栋、2栋建筑高度72米，地上24层，标准层层高3米，剪力墙结构；
12栋、13栋建筑高度54米，地上18层，标准层层高3米，剪力墙结构；
混凝土结构最低强度为C30，外立面结构最小截面为200×400mm。
双排落地式钢管脚手架搭设范围1-12层，12层以上每6层搭设型钢悬挑脚手架。
二、编制依据
三、 落地式钢管脚手架部署和搭设参数：
1.落地式钢管脚手架部署
外脚手架方案选择以下：
（1）搭设高度：1栋架体1/A-H段（1栋西侧）、H/1-32轴自地下室筏板顶开始搭设，架高41.7m，其它位置架体自地下室顶板开始搭设，高度为36.7m；2#架体自地下室顶板开始搭设，高度为36.6m；12#、13#架体自地下室顶板开始搭设，架高36.7m，13#商业架体自地下室顶板开始搭设，架高7m，架体出楼面（檐口）高度1.5m。
2.落地式脚手架搭设参数
（1）采取双排单立杆，立杆距结构外沿0.3m，排距（横距）为0.9m（依据现场情况，能够合适调整，但不能大于1.2m），步距为1.5m，中间增加一道大横杆，纵距为1.5m。

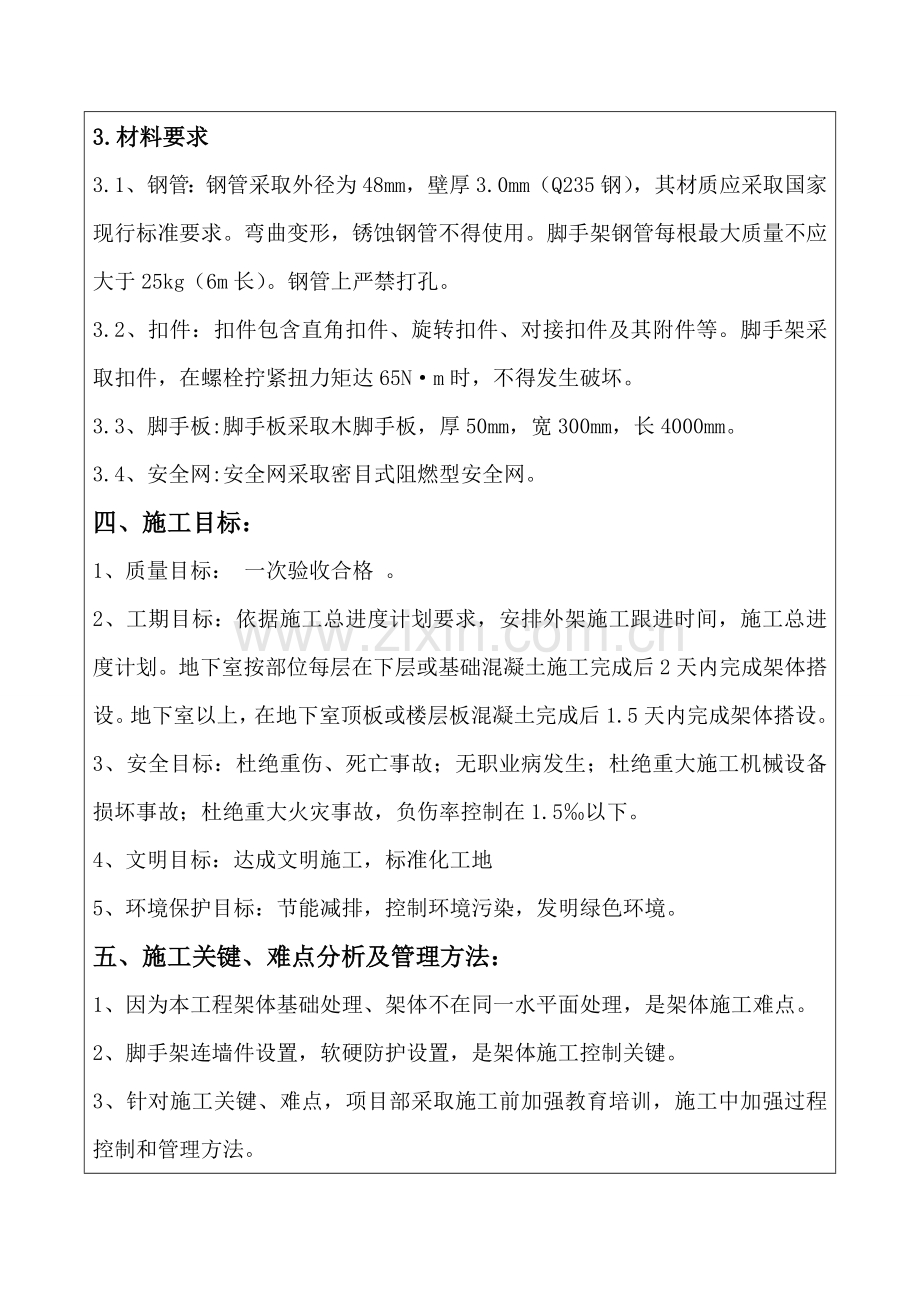

3.材料要求
3.1、钢管：钢管采取外径为48mm，壁厚3.0mm（Q235钢），其材质应采取国家现行标准要求。弯曲变形，锈蚀钢管不得使用。脚手架钢管每根最大质量不应大于25kg（6m长）。钢管上严禁打孔。
3.2、扣件：扣件包含直角扣件、旋转扣件、对接扣件及其附件等。脚手架采取扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
3.3、脚手板:脚手板采取木脚手板，厚50mm，宽300mm，长4000mm。
3.4、安全网:安全网采取密目式阻燃型安全网。
四、施工目标：
1、质量目标： 一次验收合格 。
2、工期目标：依据施工总进度计划要求，安排外架施工跟进时间，施工总进度计划。地下室按部位每层在下层或基础混凝土施工完成后2天内完成架体搭设。地下室以上，在地下室顶板或楼层板混凝土完成后1.5天内完成架体搭设。
3、安全目标：杜绝重伤、死亡事故；无职业病发生；杜绝重大施工机械设备损坏事故；杜绝重大火灾事故，负伤率控制在1.5‰以下。
4、文明目标：达成文明施工，标准化工地
5、环境保护目标：节能减排，控制环境污染，发明绿色环境。
五、施工关键、难点分析及管理方法：
1、因为本工程架体基础处理、架体不在同一水平面处理，是架体施工难点。
2、脚手架连墙件设置，软硬防护设置，是架体施工控制关键。
3、针对施工关键、难点，项目部采取施工前加强教育培训，施工中加强过程控制和管理方法。
六、外架搭设
1、搭设工艺步骤
场地平整、扎实→基础承载力试验→定位设置通长垫木→摆放扫地杆→逐根树立立杆，随即和扫地杆扣紧→装设扫地横杆并和立杆或扫地杆扣紧→安第一步大横杆（和各立杆扣紧）→安第一步小横杆→第二步大横杆→第二步小横杆→加设临时斜撑杆（上端和第二步大横杆扣紧，在装设两道连墙杆后可拆除）→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。
2、搭设施工方法
1）、依据搭设结构及建筑物平面位置，首先在建筑物四角量出内、外立杆离墙面距离，并做好标识。此次用50m钢卷尺均匀部署立杆位置，立杆间距小于1500mm，用红油漆做好标识，然后摆放垫木，垫木必需平行于墙面。
2）、在搭设首层脚手架过程中，沿四面每框架格内设置一道斜支撑，拐角处双向增设，待该部位脚手架和主体结构连墙件可靠拉结后方可拆除。
3）、双排脚手架先立里排立杆，后立外排立杆，每排立杆先立两端，拉好通线后，再立中间立杆，内、外两立杆连线要和墙面垂直，立杆接长时，先立外排，后立内排。
4）、首层和作业层必需采取硬隔离，在脚手架内立杆和墙面之间满铺脚手板。施工层以下每隔3步架体内（10m内）立杆和建筑之间应用密目网或其它方法进行封闭。
5）、脚手架外侧自第二步起必需设置0.9m高防护栏杆和200mm高踢脚板，顶排防护栏杆设三道防护栏杆，高度分别为1.2m、0.9m、0.3m。内立杆遇大跨度开间处(门窗洞)需加设0.9m高防护栏杆和300mm高踢脚杆。
6）、因为本工程脚手架在结构施工期间仅起围护作用，脚手板铺设以作业层为界，满铺地下室-2层和主体3.0m层，其它待装饰阶段再层层铺设。满铺层脚手板应垂直于纵向水平杆，对接平铺、满铺到位，不留空位，不得出现挑头，四个角用18#铅丝固定在支承杆上，要求绑扎牢靠交叉处平整。脚手板做到完好无损，破损要立即更换。
7）、脚手架必需配合施工进度搭设，一次搭设高度不应超出相邻连墙件以上二步。每搭完一步脚手架后，应根据规范要求校正步距、纵距、横距及立杆垂直度。
8）、安全网固定在脚手架外立杆里侧，并用大于18#铅丝张挂严密，在转角处安全网内侧增加一根立杆，确保安全网顺直，安全密目网随施工层而升高，高出施工层1m以上。在脚手架阴阳转角处，纵横向水平杆必需形成井字型，详见下图。
3、外架基础
本工程地下水位较高，地下室脚手架基础地基土采取分层扎实，压实系数大于0.94。因为在地下室施工阶段，地下水影响和施工实际需求，所以架体基础表面浇筑100厚C15混凝层。在脚手架立杆底部垫50*300通长脚手板，在脚手架外侧四面500处做好排水沟，预防积水浸泡地基。脚手架外侧2米范围内严禁挖土。排水沟深400mm，宽300mm，沟壁为240厚实心砖砌沟壁，沟壁内侧用1:3水泥砂浆粉刷，沟底为100厚C15素混凝土。以下图：

基础及排水沟详图
地下室顶板到主体12层顶架体搭设在地下室顶板上，在脚手架立杆底部垫50*150通长脚手板。
4、搭设参数
脚手架搭设采取双排单立杆，立杆距结构外沿0.3m，排距（横距）为1.05m（依据实际情况能够略作调整，但不得大于1.2m），步距为1.5m，中间增加一道大横杆，纵距为1.5m。
5、立杆
（1）、脚手架必需设置纵横向扫地杆。纵向扫地杆应采取直角扣件固定在距钢管底端小于200mm处立杆上，横向扫地杆应采取直角扣件固定在紧靠纵向扫地杆下方立杆上。
（2）、脚手架立杆基础不在同一高度上时，必需将高处纵向扫地杆向低处延长两跨和立杆固定，高低差小于1m。靠边坡上方立杆轴线到边坡距离不应小于500mm，详见下图。

（3）、脚手架立杆除顶层外，其它各层各步接头必需采取对接扣件连接，立杆上对接扣件应交错部署，两个相临立杆接头不得设在同时同跨内，两相临立杆接头在高度方向错开距离大于500mm，各接头中心和主节点之间距离不应大于600mm；立杆搭接长度大于1m，3个旋转扣件固定，端部扣件边缘距杆端距离大于100mm；。
（4）、脚手架立杆顶端栏杆高出女儿墙上端1m，高出檐口上端1.5m。
6、纵向水平杆
（1）、纵向水平杆应设置在立杆内侧，采取直角扣件和立柱扣紧，单根杆长度大于3跨（4.5m），纵向水平杆步距为1.5m，外侧每步纵向水平杆中间加一道腰杆。
（2）、两根相邻纵向水平杆接头不应设置在同时或同跨内；不一样时不一样跨两相邻接头在水平方向错开距离大于500mm；个接头中心至最近主节点距离小于纵距1/3，详见下图。

（3）、同一排大横杆水平偏差小于该片脚手架总长度1/250，且小于50mm。
（4）、脚手架外侧自第二步起1/2歩距（0.9m）处必需设置一道纵向水平杆。
7、横向水平杆
（1）、作业层上非主节点处横向水平杆，宜依据支撑脚手板需要等间距设置，最大间距不应大于纵距1/2。
（2）、横向水平杆两端均应采取直角扣件固定在纵向水平杆上，主节点处必需设横向水平杆，采取直角扣件扣紧在纵向水平杆上，轴线偏移主节点距离小于150mm；
（3）、横向水平杆端头伸出外立杆长度不得小于100mm，并尽可能一致以确保外立面宏观效果，内侧距墙面距离小于100mm。
8、剪刀撑设置要求
（1）、脚手架外侧设置剪刀撑，由脚手架端头开始，每道剪刀撑跨越立杆为6根，每道剪刀撑宽度不应小于4跨，且大于6m，斜杆和地面倾角为45°～60°，自下而上左右连续设置，设置时和其它杆件交叉点相互用扣件固定。剪刀撑搭接长度不少于1m且用不少于3个旋转扣件固定，端部扣件盖板边缘至杆端距离不少于100mm，应延伸至顶部大横杆以上。

（2）、剪刀撑斜杆接头采取搭接连接，搭接长度大于1m，等距离设置3个旋转扣件固定，端部扣件边缘距杆端大于100mm，详见下图；

（3）、剪刀撑斜杆用旋转扣件固定在和之相交横向水平杆伸出端或立杆上，旋转扣件中心线距主节点距离小于150mm。
9、脚手板
木脚手板通常应设置在三根横向水平杆上，并将其两端用铁丝和横向水平杆固定。每块脚手板下最少设置3根横向水平杆；脚手板采取平铺，对接连接时接头处必需是双横向水平杆，间隙200～250mm；脚手板两端须和横向水平杆绑牢，以预防倾翻。

10、连墙件
（1）、连墙件部署宜靠近主节点设置，偏离主节点距离不应大于300 mm。当大于300mm时必需增加斜拉杆。
（2）、连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采取其它可靠方法固定。
（3）、连墙件按二步三跨部署，应优先采取菱形部署，也可采取方形部署、矩形部署。拉结点在转角和顶部部位加密。水平方向间距4.5m，垂直方向间距3.0m。采取在预埋钢管位置采取两个直角扣件，第一个作为连墙件和预埋钢管连接并起抗滑作用，第二个在连墙件和预埋钢管连接点靠房间内侧，紧靠第一个扣件，作为抗滑扣件。

11、护拦和挡脚板
在歩距1/2（0.9m）部位设置一道护栏杆，挡脚板设置在楼层面，挡脚板高度为200mm，挡脚板采取层板制作，并刷黄黑油漆，漆宽100mm，挡脚板下设置水平安全网，硬防护为两层一设，详见下图。

挡脚板设置
12、特殊部位处理
（1）、洞口处理
1）、脚手架门洞采取上升斜杆、平行弦杆桁架结构形式，斜杆和地面倾角应在45-60。
2）、斜腹杆应采取旋转扣件固定在和之相交横向水平杆伸出端上，旋转扣件中心线至主节点距离小于150mm 。斜腹杆采取通长杆，在斜腹杆和门洞桁架中伸出上下弦杆端头增加一个防滑扣件，该扣件紧靠主节点处扣件。
3）斜腹杆应采取通长杆件，门洞桁架下两侧立杆为双管立杆，副立杆高度应高于门洞口2步。

门洞处搭设详图
（2）、挑檐或其它凸出部位处理
脚手架封顶时，为了确保施工安全，外排立杆高度必需超出房屋檐口高度。并要设置两道护身栏和一道挡脚板，挂安全立网。脚手架外立杆高度地下室外架超出地下室顶板1.5米，主体超出9.0m层1.5米，挑檐宽度小于800mm时，内排立杆低于檐口底150-200mm，外排最上一排连墙件上部自由高度小于4m。
在挑檐或其它凸出部位，严禁采取钢管自挑方法进行搭设外脚手架，本工程地下室部分无挑檐和凸出部位，主体在3.0m、6.0m、9.0m全部有挑板，外挑0.6m，脚手脚手内立杆穿过挑板，并在立杆上套套管，套管上大下小，洞口二次混凝土填补，见下图：

13、 脚手架验收标准要求：
（1）符合《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-（立案号J84-）要求；
（2）、构架结构符合设计要求，部分部位尺寸改变应在许可调整范围之内。
（3）、节点连接可靠，其中扣件拧紧程度应控制在扭力矩达成＜40～60N.M。
（4）、钢管脚手架立杆垂直度应≤100mm。
（5）、纵向水平杆水平偏差应≤1/250，且全架长水平偏差值小于50mm。
（6）、作业层铺板、安全防护方法等需符合要求。
14、脚手架及其地基基础应在下列阶段进行检验和验收：
1）、基础完工后及脚手架搭设前；
2）、作业层上施加荷载前；
3）、每搭设完6～8m高度后；
4）、达成设计高度后；
5）、碰到六级大风和大雨后；严寒地域开冻后；
6）、停用超出30天。
15、脚手架使用中，应定时检验下列项目
1）、杆件设置和连接，连墙体、支撑、门洞桁架等结构是否符合要求；
2）、地基是否积水，底座是否松动，立杆是否悬空；
3）、扣件螺栓是否松动；
4)、安全防范方法是否符合要求；
5）、是否超载。
14、拆除工艺步骤
安全网→挡脚板及脚手板→防护栏杆→剪刀撑→斜撑杆→小横杆→大横杆→立杆。
（1）拆除要求
1）、拆除准备工作
（1）、划出工作区标志，严禁行人进入；
（2）、全方面检验脚手架扣件连接、连墙件、支撑体系等是否符合结构要求；
（3）、依据检验结果补充完善施工组织设计中拆除次序和方法,经主管部门同意后方可实施；
（4）、由项目技术责任人进行安全拆除技术交底，并推行签字手续；
（5）、清除脚手架上杂物及地面障碍物。
2）、严格遵守拆除次序，由上而下，后支先拆，后支后拆，通常是先拆栏杆、脚手板、剪力撑，以后拆小横杆、大横杆、立杆等；
3）、统一指挥，上下呼应，动作协调，当解开和另一人相关结扣时应先通知对方，以防坠落；
4）、材料工具要用滑轮绳索运输，不得乱扔。拆除中，应派专员看管，不得随意乱从高空往下抛材料。各类构配件严禁抛掷至地面。
5）、拆除作业必需由上而下逐层进行，严禁上下同时进行；
6）、拆除后架体稳定性不被破坏，附墙杆被拆除前，应加设临时支撑预防变形，连墙件必需随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步；如高差大于两步，应增设连墙件加固；
7）、当脚手架拆至下部最终一根长立杆高度(约6.5米)时，应先在合适位置搭设临时抛撑加固后，再拆除连墙件；
8）、当脚手架采取分段、分立面拆除时，对不拆除脚手架两端应采取加固方法。
15、脚手架安全管理方法
（1）脚手架搭设人员必需是经过考评合格专业架子工。上岗人员应定时体检，合格者方可持证上岗。
（2）搭设人员必需戴安全帽、系安全带、穿防滑鞋。
（3）脚手架构配件质量和搭设质量应按要求和施工方案要求进行检验验收，合格后方可使用。
（3）作业层施工荷载应符合要求，不得超载。本工程设计荷载为2.5kN/m2。不得将模板支架、缆风绳、泵送砼和砂浆输送管等固定在脚手架上；严禁悬挂起重设备。
（4）当有六级以上大风和雾、雨、雪天气时应停止脚手架搭设和拆除作业。雨雪后上架作业应有防滑方法，并扫除积雪。
（5）脚手架使用中应加强日常维护和安全检验。安全网应根据要求搭设和拆除。
（6）脚手架使用期间，严禁拆除下列杆件：
1）、主节点处纵、横向水平杆，纵、横向扫地杆；
2）、连墙件
3）、不得在脚手架基础及其临近2米处进行挖掘作业,不然应采取加固方法.
4）、临街搭设脚手架时,外侧应有预防坠物伤人防护方法。
5）、在脚手架上进行电、气焊作业时，必需有防火方法和专员看管。
6）、多种电线不得直接在钢管架上缠绕，电线和电动机具必需和脚手架接触时，应该有可靠绝缘方法，并要经过安全员检验方可使用。
7）、防火方法：应设置足够数量灭火器。每层各安放2个干粉灭火器。电焊操作时，必需有专员看管，预防火星点燃易燃物品。不准任何人在脚手架上吸烟，或向脚手架上扔烟头，不然罚款500元一次。
8）、搭拆脚手架时，地面应设围栏和警戒标志，并派专员看管，严禁非操作人员入内。

交底人署名

接
受
交
底
人
签
名
