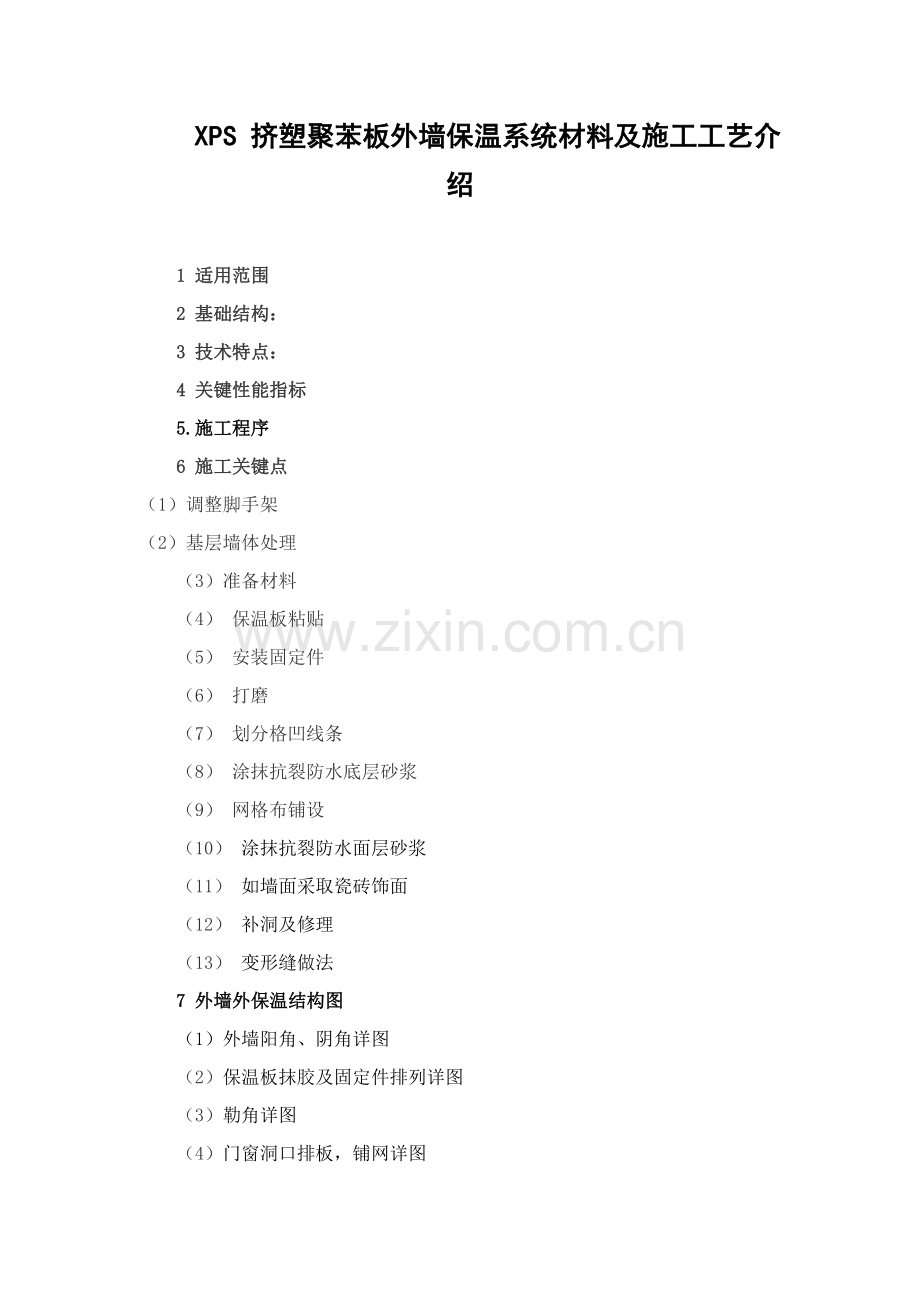

XPS 挤塑聚苯板外墙保温系统材料及施工工艺介绍

1 适用范围
2 基础结构：
3 技术特点：
4 关键性能指标
5.施工程序
6 施工关键点
（1）调整脚手架
（2）基层墙体处理
（3）准备材料
（4） 保温板粘贴
（5） 安装固定件
（6） 打磨
（7） 划分格凹线条
（8） 涂抹抗裂防水底层砂浆
（9） 网格布铺设
（10） 涂抹抗裂防水面层砂浆
（11） 如墙面采取瓷砖饰面
（12） 补洞及修理
（13） 变形缝做法
7 外墙外保温结构图
（1）外墙阳角、阴角详图
（2）保温板抹胶及固定件排列详图
（3）勒角详图
（4）门窗洞口排板，铺网详图
（5）窗洞口详图（一）
（6）窗洞口详图（二）
（7）阳台、檐口详图
（8）女儿墙详图
（9）系统变形缝详图（一）
（10）系统变形缝详图（二）
（11）分格缝、装饰线、滴水详图
（12）穿墙管道、标牌详图
（13）伸缩缝、空调机搁板
（14）空调机室外机架、防盗网、水落管卡子详图
8 节能功效
适用范围 基础结构 技术特点 关键性能指标 施工程序 施工关键点 外墙外保温结构图示 节能功效

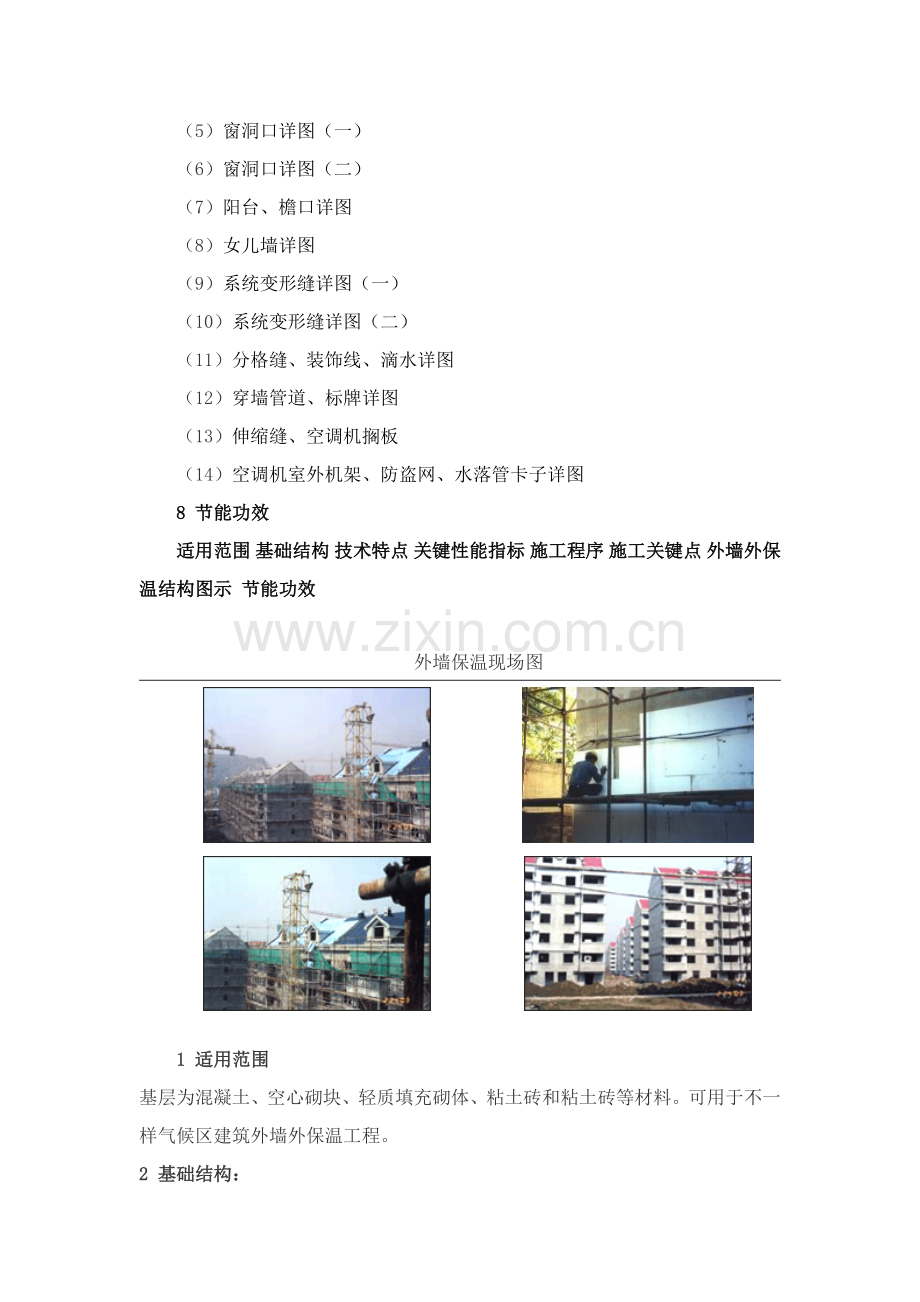

外墙保温现场图

1 适用范围
基层为混凝土、空心砌块、轻质填充砌体、粘土砖和粘土砖等材料。可用于不一样气候区建筑外墙外保温工程。
2 基础结构：
基墙、粘贴层、保温隔热层、抗裂防护层、饰面层（涂料、面砖）
3 技术特点：
该技术采取点边粘贴做法和优异硬质绝热材料，消除了建筑物冷热桥现象，含有显著防水效果，对建筑物有保护作用，同时增强了居住舒适度，装饰效果好，相容性好，抗老化效果好，是一个尤其适合中国建筑国情外墙外保温体系。
4 关键性能指标
保温板关键性能指标
序号
检验项目
单位
标准要求
1
表面密度
Kg/ ㎡
35—45
2
导热系数
w/ （m·k）
≤0.028
3
尺寸稳定性
％
≤0.30
4
垂直于板面方向抗拉强度
MPa
≥0.10
5
燃烧性能（氧指数）
％
≥30

膨胀锚固定关键性能指标
检验项目
单位
标准要求
单个锚栓抗拉承载力标准值
KN
≥0.60
单个锚栓对系统传热增加值
w/ （㎡ k ）
≤0.004

5.施工程序

6 施工关键点
（1）调整脚手架，使架管或管头和墙面最小距离为 400mm ，方便施工。
（2）基层墙体处理
清除墙体表面油、灰尘、污垢、脱模剂、风化物等影响粘结强度材料。
基层找平：用 1 ： 3 水泥砂浆找平。表面不压光。用 2m 靠尺检验最大偏差应小于 4mm ，并确保无空鼓、脱层和裂缝等缺点。
对原有建筑改造应清除松动物及风化物，并按上述措施进行，使其达成要求。
墙体基面许可尺寸偏差
工程做法
项目
许可偏差 ,≤ , mm
砌体工程
墙面垂直度
每层
4(2m 托线板检验 )
全高
≤10m
6
经纬仪或吊线检验
>10m
10
表面平整度
4
2m 直尺和锲形塞尺检验
混凝土工程
垂直度
层高
≤5m
5mm
>5m
6mm
全高
H/1000 且 ≤30
表面平整
2m 长度
4mm

（3）准备材料
按 5 中要求准备各材料。
（4） 保温板粘贴
依据图纸要求，首先沿着外墙散水标高弹好散水水平线。墙面连续高或宽超出 25 米时，应设伸缩缝。需设置系统伸缩处，应在墙面弹出变形缝线及变形缝宽度线。
保温板粘贴可采取以下两种方法：
☆ 点粘法
用抹子沿保温板四面围涂敷一条平均宽 50mm 厚 5mm-7mm 梯形带状力冠粘贴剂混合物砂浆，平均厚度视其墙面平整度而定。并同时涂 5 块厚 5mm-7mm 直径为 100mm 点状物，均匀分布在板中间，外饰面为涂料时，粘结剂混合物和保温板粘贴面积之比大于 30% ；外饰面为瓷砖时，需加锚固件。
标准网、加强网、锚固件分布表
分布名称
标准网
加强网
锚固件
外墙饰面层为涂料
一层
有
有
无
二层及二层以上
有
无
无
外墙饰面层为瓷砖
一层
有
╳
有
二层及二层以上
有
╳
有
☆ 条粘法
用齿口鳗刀将粘结剂混合物砂浆按水平主向均匀不间断地抹在保温板上，粘结剂混合物砂浆条宽为 10mm, 厚为 5mm ，间距为 50mm 。此法通常见于平整度很好墙面。
C ．涂好混合物砂浆保温板必需立即粘贴切在墙面上滑动就位，以预防混合物砂浆表面结皮失去粘结作用。粘结时应轻柔，均匀挤压。为了确保表面平整度，应随时用一根长度大于 2.0m 靠尺进行压平操作。
D ．保温板应自上而下沿水平方向横向铺贴。每块板全部要确保其平整度，粘贴牢靠。板和板之间要挤紧，不得在板缝碰头处抹混合物砂浆，每贴切好一块，应立即清除挤出砂浆。板间不留空隙。当板缝间隙大于 2mm 时 , 挤塑板为 1.5mm ，应用保温板条填实后磨平。保温板条两侧不得抹混合物砂浆，不能用混合物砂浆填充板缝间隙。
E ．在墙角处，应先排好尺寸，按所需尺寸裁剪保温板。保温板应垂直交错互锁，确保拐角处板垂直完整。
F ．窗洞口角部保温板，应采取整块保温板裁出做洞口角，不得拼接。
G. ．粘贴墙身阳角及窗口两侧阳角时，先弹出基准线，作为控制阳角上下竖直依据。
H ．保温系统施工前，外墙门窗、消防梯、落水管支架、多种进户管线、预埋件及支托架必需按图纸施工完成。
（5） 安装固定件
A ．保温板粘结牢靠后，通常在 24-48 小时以后安装固定件，按设计要求位置钻孔，钻孔深度为基层墙体 60mm-80mm 。
B ．固定件个数
六层以下（含六层）建筑：约 5 个 /m2 ；
六 - 十层（含十层）建筑：约 6 个 /m2 ；
十 - 十八层（含十八层）建筑：约 7 个 /m2 ；
十九 - 二十四层（含二十四层）建筑：约 9 个 /m2 ；
二十四层以上建筑：约 11 个 /m2 ；
注：造型复杂建筑，可依据实际情况合适增加固定件数量。
C ．固定件加密：阳角，孔洞边缘在水平、垂直方向加密，距基层边缘大于 60mm 。 D ．紧固件构件圆盘和保温板表面取平或略拧入部分。
（6） 打磨
A ．保温板接缝不平处，应用衬有平整处理 20 粒度砂纸磨平，然后将整个墙面打磨一遍。打磨动作为柔和圆周方向，不要沿着和保温板接缝平行方向打磨。
B ．打磨后，应用刷子或压缩空气清除洁净表面碎屑及浮灰。
（7） 划分格凹线条
A ．依据设计分格用墨斗弹出分格线位置，并进行水平或竖向校正。
B ．根据弹好分格线在保温板上安好定位靠尺，使用切槽机将保温板切成凹口，开槽后保温板厚度不能小于 15mm 。
C ．对不直凹槽进行修改。
（8） 涂抹抗裂防水底层砂浆
A ．涂抹底层砂浆前，应先检验保温板是否干燥，表面是否平整，并去除板面有害物质，杂质等。
B ．用抹子在保温板表面涂抹一层面积略大于网格布抗裂防水面层剂混合物砂浆。厚度约为 1.6mm 。
（9） 网格布铺设
A ．门窗洞口内侧周围和洞口四角均加一层网格布进行加强。洞口四角网格布尺寸为 300mmΧ200mm ，沿 45° 角方向粘贴在洞口周围已翻包好网格布上。
B ．饰面层为涂料时，一层和其它预期会受到外力冲击、碰撞部分应加一层加强型网格布。加强型网格布只对接不搭接。加强型网格布铺设时，采取一遍抹面法。即在保温板表面涂抹一层略大于准备铺设加强网面积，厚度为 2.5mm ，立即将网格布压入刚抹网格布中，直到网格布全部被覆盖。加强网埋在标准网里侧。
C ．对于门窗及其它洞口四面保温板端头应用网格布和砂浆将其包住，也只有在此时，才许可保温板端边处抹粘结砂浆。
D ．将大面积网格布沿长度、水平方向绷直绷平。注意将网格布弯曲一面朝里。用抹子由中间向上、下边将网格布抹平，使其紧贴底层混合物砂浆。网格布搭接宽度大于 70mm, 不得使网格布皱褶空鼓，翘边。
E ．对于外架子和墙体连接处（脚手架眼），洞口四面留出 100mm 范围，待大面积施工完全修补。
F ．在墙身阳角处须从两边墙身埋贴网格布双向绕角且相互搭接，搭接大于 200mm ；阴角搭接大于 100mm 。阴阳角四层网重合处，应把重合部分中间两层网剪去，以确保阴阳角平整度。剪网时注意不能剪多。加强网格布应紧密顶角对接，不搭接。
G. ．网格布应在下列系统终端部位进行翻包。
门窗洞口，管道或其它设备需穿墙洞口处。
勒角、阳台、雨蓬等终端部位。
变形缝等需要终止系统部位和其它处保温板终端。
H ．翻包网格布方法以下：
· 裁剪窄幅网格布，长度应由需翻包墙体部位尺度而定。
· 在基层墙体上全部洞口及系统终端处，涂抹上粘结砂浆，宽度为 65mm ，厚度为 2mm 。将裁剪好网格布一端 65mm 压入粘结砂浆内，余下 170mm 甩出备用，应保持清洁。
· 将要翻包保温板后面涂抹好粘结砂浆，贴在粘贴好网格布墙面上，然后用抹子轻轻敲击使之粘贴牢靠。再将翻包部位保温板正面和侧面均涂抹上面层砂浆，将预先甩出网格布沿板翻转，并压入抹面砂浆内。
· 翻包网格布压在大面积标准网格布之下。当一层有加强网时，则应先铺加强网，再将翻包网压在加强网之上。
I ．系统伸缩缝施工
· 变形缝两侧板头全部应按上述法翻包。
· 变形缝最小距离应为 20mm 。
· 伸缩缝内填塞聚苯乙烯塑料条，外涂密封膏。
· 用密封膏时应确保节点清洁。
本系统密封膏是聚氨酯或硅酮密封膏或聚合物水泥。
（10） 涂抹抗裂防水面层砂浆
A ．抹完底层混合物砂浆并压入网格布后，待砂浆凝固至表面不粘手时，开始抹面层混合物砂浆。抹面厚度以盖住网格布为准，约 1mm 左右，使总厚度在 2mm-3mm 。注：抗裂防水面层抹平即可，不得收浆压光。
B ．在建筑物底层等易受外力破坏地方，为增加面层抗冲击能力，应外加一层加强型网格布，使保护层总厚度在 4mm 左右。
C ．面层混全物砂浆抹完后，应最少养护 24 小时，方可进行下道工序，在严寒和潮湿气候下，可合适延长养护时间。
（11） 如墙面采取瓷砖饰面，镶贴瓷砖砂浆应采取和系统性能相同混合物砂浆。如用其它材料，该材料粘结强度 ≥0.4Mpa 。
施工方法：用齿形抹子或齿形刮板将胶泥在基面上涂抹成齿形条状，粘贴瓷砖。
（12） 补洞及修理
对墙面使用外架子所留孔洞及损坏处应进行修补，方法以下：
A ．当架子和墙体连接拆除后，应立即对连接点孔洞用和基层相同材料进行填补，并用 1 ： 3 水泥砂浆抹平。
B ．按孔洞面积预裁一块尺寸相同保温板，并打磨其边缘部位，使之和孔洞严密接合。
C ．待孔洞找平水泥砂浆凝固后，将上述裁好保温板面涂上厚 5mm-7mm 粘结砂浆。不要在其四面围粘结砂浆，镶入孔内，粘在找平层砂浆表面上。
D ．用胶带将孔洞周围已做好面层盖住，以防修补过程中污染。切一块网格布，其面积能覆盖住整个修补区域，并能和周围施工好网格布重合最少 50mm 。
E ．涂抹抗裂防水底层砂浆。埋入修补网格布，并涂抹面层抗裂砂浆，总厚度和四面围一致。
F ．用小号湿毛刷将表面不规则处整平，并将边缘处刷平。
G ．对于墙面损坏处为处理方法和上述方法相同。
（13） 变形缝做法
A ．变形缝内设低密度聚苯板作为保温材料，变形缝内聚苯板应挤满，聚苯板和盖缝板接触处均喷满界面剂
B ．变形缝盖板采取 1mm 厚铝板或 0.7mm 厚镀锌薄钢板。盖板缝应依据缝宽，缝口结构，适应变形要求现场制作。凡盖板缝外侧需粘贴保温板或抹灰时，均应在和抹灰层相接触部位，钻孔若干，所钻孔洞总面积约占接触面积 25% ，以增强抹灰层和基层咬接。
7 外墙外保温结构图

（1）外墙阳角、阴角详图

（2）保温板抹胶及固定件排列详图

（3）勒角详图

（4）门窗洞口排板，铺网详图

（5）窗洞口详图（一）

（6）窗洞口详图（二）

（7）阳台、檐口详图

（8）女儿墙详图

（9）系统变形缝详图（一）

（10）系统变形缝详图（二）

（11）分格缝、装饰线、滴水详图

（12）穿墙管道、标牌详图

（13）伸缩缝、空调机搁板

（14）空调机室外机架、防盗网、水落管卡子详图

8 节能功效
优异节能性能：
因为用导热性低保温板将建筑物包了起来，消除了冷桥，降低了空气、风及湿气浸入，稳定了内部环境，大大降低了外部气候对建筑物冷热冲击。不管是严寒还是酷署，一直有效保温隔热，达成年复十二个月节能。
防水效果显著
有些保温材料可能因为表面裂缝或其它原因造成雨水内渗，这既破坏了饰面，也降低了节能效果。****外保温系统很优异抗裂防水性能，既预防了保温表面开裂又处理了墙面防水问题。
增加了居住舒适度
外墙外保温后，使室内墙体热容量增大，能蓄存更多冷、热量，室内温度改变减绶，室稳较为稳定，而且外墙内表面温度和室内温度相差不大，使建筑物冬暧夏凉，从而增加了居住舒适度。
填补了建筑物缺点
众所周知，建筑物因为多种原因出现裂缝，这里现有板状结构接缝（因为线性变形量不一样，温差引发裂缝），又有墙体基层水泥砂浆龟裂产生缝，建筑结构本身位移也常常使墙体产生裂缝，因为外保温系统中保温板柔软性，能吸收裂缝产生位移，而裂缝包裹在抗裂防水层里面也不会再有漏水这虞。
装饰效果好
用保温板能够做出多种造型美观建筑装饰构件如三角楣饰、弓形结构、圆柱等，再用****系统加以保护，就成了质优、价廉且美观易于安装建筑饰品。
相容性好
****处墙外保温系统多种材料全部经过兼容性优化配制，确保各层间兼容性，形成保温系统各层间良好过分，降低各层间因温度应力产生变形差异量，预防因层间变异产生保温层开裂、剥落。
抗老化
整套系统抗老化 , 耐候性在 50 年以上数百万平方米实际使用面积 , 产品质量得到广泛认可 。
