高速公路通信管道综合项目工程分项综合项目施工专项方案.doc

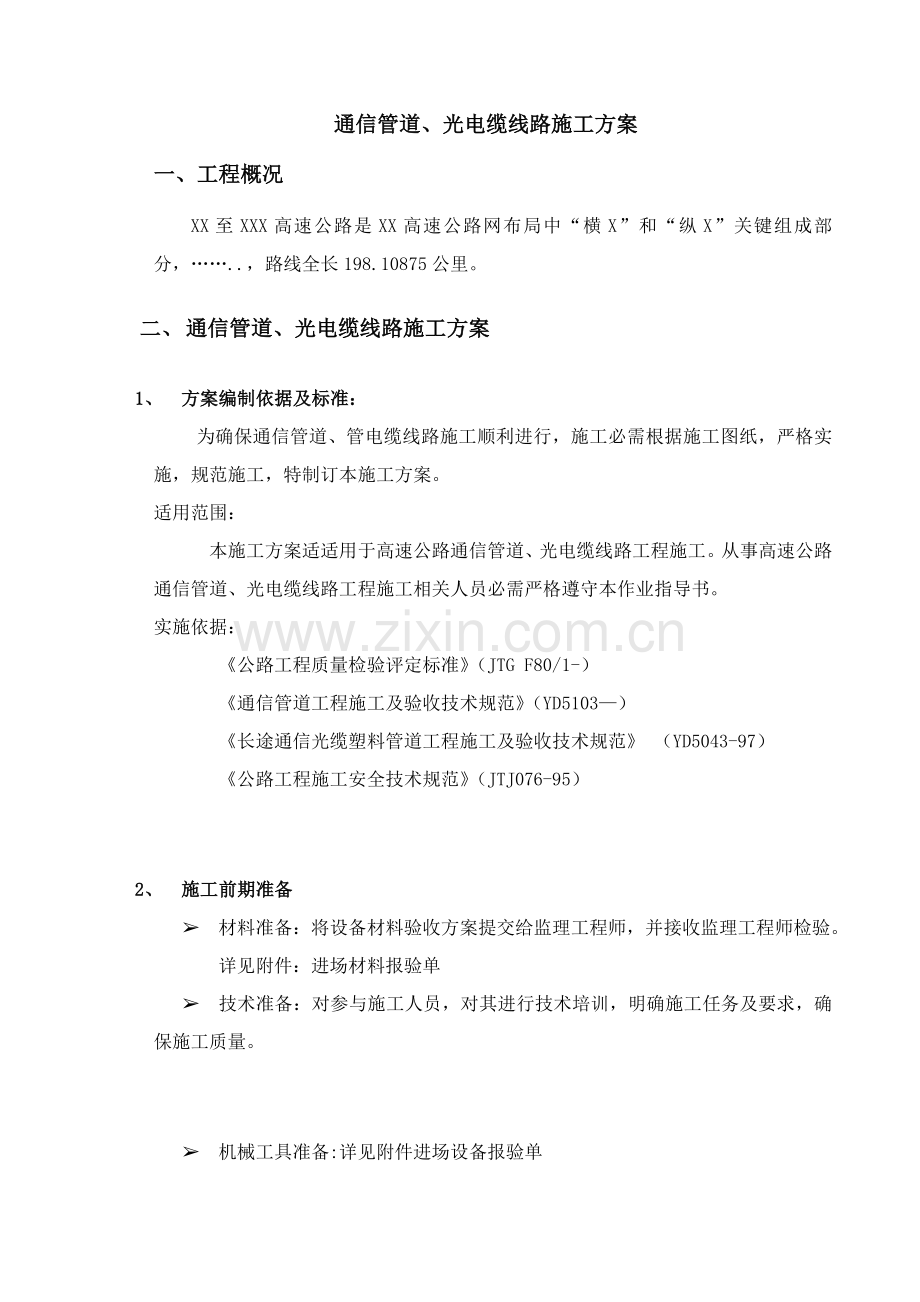

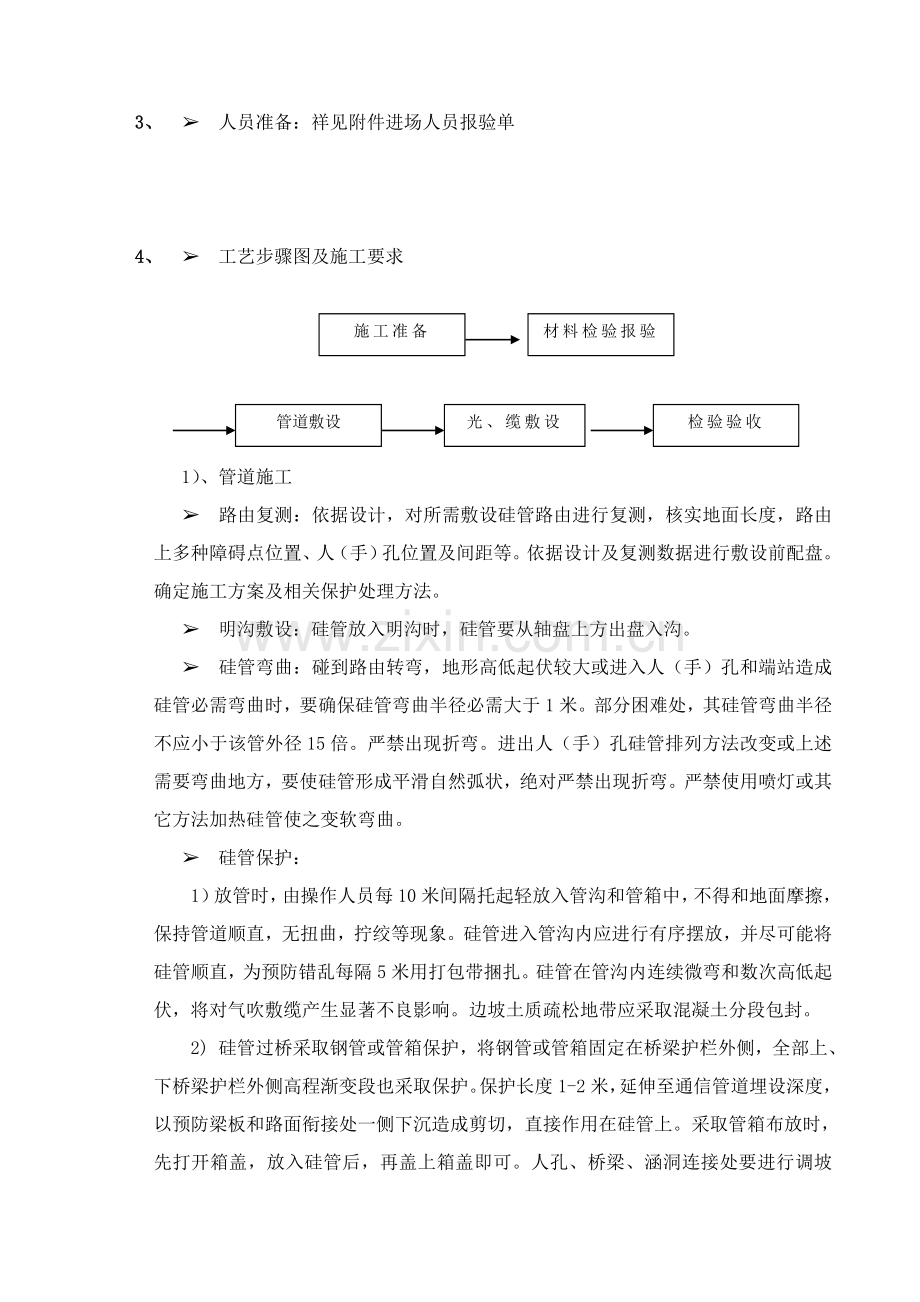

通信管道、光电缆线路施工方案一、工程概况XX至XXX高速公路是XX高速公路网布局中“横X”和“纵X”关键组成部分，.，路线全长198.10875公里。二、 通信管道、光电缆线路施工方案1、 方案编制依据及标准：为确保通信管道、管电缆线路施工顺利进行，施工必需根据施工图纸，严格实施，规范施工，特制订本施工方案。适用范围：本施工方案适适用于高速公路通信管道、光电缆线路工程施工。从事高速公路通信管道、光电缆线路工程施工相关人员必需严格遵守本作业指导书。实施依据：公路工程质量检验评定标准（JTG F80/1-）通信管道工程施工及验收技术规范（YD5103）长途通信光缆塑料管道工程施工及验收技术规范 （YD5043-97）公路工程施工安全技术规范（JTJ076-95）2、 施工前期准备 材料准备：将设备材料验收方案提交给监理工程师，并接收监理工程师检验。 详见附件：进场材料报验单 技术准备：对参与施工人员，对其进行技术培训，明确施工任务及要求，确保施工质量。 机械工具准备:详见附件进场设备报验单3、 人员准备：祥见附件进场人员报验单4、 工艺步骤图及施工要求材料检验报验管道敷设光、缆敷设施工准备检验验收 1）、管道施工 路由复测：依据设计，对所需敷设硅管路由进行复测，核实地面长度，路由上多种障碍点位置、人（手）孔位置及间距等。依据设计及复测数据进行敷设前配盘。确定施工方案及相关保护处理方法。 明沟敷设：硅管放入明沟时，硅管要从轴盘上方出盘入沟。 硅管弯曲：碰到路由转弯，地形高低起伏较大或进入人（手）孔和端站造成硅管必需弯曲时，要确保硅管弯曲半径必需大于1米。部分困难处，其硅管弯曲半径不应小于该管外径15倍。严禁出现折弯。进出人（手）孔硅管排列方法改变或上述需要弯曲地方，要使硅管形成平滑自然弧状，绝对严禁出现折弯。严禁使用喷灯或其它方法加热硅管使之变软弯曲。 硅管保护： 1）放管时，由操作人员每10米间隔托起轻放入管沟和管箱中，不得和地面摩擦，保持管道顺直，无扭曲，拧绞等现象。硅管进入管沟内应进行有序摆放，并尽可能将硅管顺直，为预防错乱每隔5米用打包带捆扎。硅管在管沟内连续微弯和数次高低起伏，将对气吹敷缆产生显著不良影响。边坡土质疏松地带应采取混凝土分段包封。2) 硅管过桥采取钢管或管箱保护，将钢管或管箱固定在桥梁护栏外侧，全部上、下桥梁护栏外侧高程渐变段也采取保护。保护长度1-2米，延伸至通信管道埋设深度，以预防梁板和路面衔接处一侧下沉造成剪切，直接作用在硅管上。采取管箱布放时，先打开箱盖，放入硅管后，再盖上箱盖即可。人孔、桥梁、涵洞连接处要进行调坡（1：10），且桥梁背墙最高要和管箱底部持平。 3）遇有硅管必需从障碍物下方穿过时，穿过后应立即将硅管抬起，尽可能降低硅管长距离拖地摩擦，以免划伤管身。4）硅管进人（手）孔可直经过去，无需将硅管人为断开，碰到硅管端头进入人（手）孔时，硅管必需长出人（手）孔壁30厘米以上，不然气吹机将无法连接。5) 石方地带硅管上、下各铺设10-15厘米厚细沙土。高速公路在敷设硅管后，如需用压路机碾压时，除要确保埋深外，还应在硅管上下各铺10-15厘米细沙土。埋深不够0.6米时，采取C15混凝土封沟处理。6) 当日敷设硅管，应该日先铺10-15厘米细沙土回填土，尽可能降低硅管裸露，以防损伤及其被盗事件发生。施工过程中和施工完后，均应确保管口密封，以防水、土及其它杂物进入硅管内。回填管沟时，应先填10-15厘米厚细沙土，严禁将石块、砖头、混凝土大块直接填入沟内。回填土应高出地面10-15厘米，必需时人工扎实。7）对于分离式路段，考虑左、右线路基独立，管道经过涵洞时，从现半幅公路涵洞端口垂裙（或截水墙）外直埋经过，采取C15砼包封保护。 硅管连接：硅管配套接续密封连接件规格、程式应符合设计要求。硅管切割、连接等应使用专用工具操作。2）、光缆施工 路由复测：依据设计，对所需敷设光缆路由进行复测，核实地面长度，路由上多种障碍点位置、人（手）孔位置及间距等。依据设计及复测数据进行敷设前光缆配盘。确定施工方案及相关保护处理方法。管道在吹缆前应进行保气及导通试验，确定管道无破损漏气或扭伤、无泥土等污物后方可吹缆。气吹设备必需选择适合工程特点机型，压缩机出气口气压0.6MP1.5MP，气流量大于10m3min，气吹机液压驱动推进(或气流驱动推进)装置推进力符合要求。光缆盘留要求和布放：光缆布放时，应平稳，用力均匀，特殊人井内需要盘留15-20米光缆，机房成端前人井内预留20-30米光缆。吹缆前应将润滑剂加入管内，加入量视管孔内壁光滑程度、管道径路复杂程度、一次吹放长度、润滑剂型号等而定。 光缆在吹放过程中应不间断进行清洁处理，预防泥土、水随同光缆进入管内增大摩擦力。3）、通信电缆施工 路由复测：依据设计，对所需敷设电缆路由进行复测，核实长度，依据设计及复测数据进行敷设前电缆配盘。确定施工方案及相关保护处理方法电缆要由同意制造商制造运输，并带有制造厂家完整封签和确保书。应保持封签完整，方便在以后出故障时用以检验和纪录。全部电缆要提供产品测试合格证。全部电缆应端接在对应总配线架、终端盒和终端设备。每个总配线架容量应足以在它线路侧端接全部室外和室内电缆，包含备用线对及在设备侧端接全部设备电缆，以满足线路需要。总配线架机械结构和工艺要求应符合原邮电部要求。三、质量确保体系我企业作为行业资深系统工程集成商已总结出一套完整质量确保体系，并经过ISO9001质量管理体系认证。 建立符合GB/T 19000-ISO9000系列标准质量体系，确保工程质量/价格比居中国同行业优异水平，最大程度满足业主协议要求。 实施质量方针目标管理，建立各项严格质量责任制，严格管理，确保工程过程各步骤质量受控。 工程施工质量优良，工程合格率100%。 我企业承诺：工程质量达成交通部优质工程验收标准。结合本工程具体情况和以往工程施工经验，并参考上述文件，我们制订了本企业高速公路机电工程施工规范手册，在工程中参考实施，确保工程质量及施工安全。企业质量确保体系图以下：1、施工过程质量控制为了确保整个工程高质量完成，在工程实施过程中，各个步骤严格按本企业工程质量确保体系控制程序文件实施，使对工程质量有可能会产生影响各个步骤处于受控状态。2设备、材料供给及运输 用于本工程设备、材料须采取择优采购标准，选择有悠久生产历史、管理严格、产品优良、市场信誉好著名产品，已取得IS09002认证企业产品将优先采购。 用于本工程设备、材料采购将由项目经理部编制统一设备、材料采购计划和要求； 在设备、材料采购时，应按设备技术含量高低和复杂难易程度进行工厂监造，工厂监造将邀请业主代表和监理工程师共同进行； 在设备采购时，要严格要求供货商采取切实可靠安全运输方案，分批立即将设备运抵施工现场，并对进场设备按开箱验收规范进行开箱检验，并向监理工程师办理报验手续后方可投入使用。3、 机电工程安装项目机电工程安装项目是由分项工程、分部工程和单位工程组成，是经过一道道工序来完成。所以，施工质量控制是从工序质量到分项工程质量、分部工程质量、单位工程质量系统过程来实现，也是从对投入设备材料质量控制开始，直到完成工程质量检验为止全过程系统过程来实现。4、 质量控制步骤图项目质量控制步骤图以下：工程质量目标编制工程质量计划质量计划实施施工阶段控制技术交底测试控制材料控制设备控制设计变更计量控制检验控制项目质量计划验证连续改善项目完工评价合格工程准备阶段控制索取设计文件联合设计联合设计会审选择供货商作业指导书提出开工汇报完工阶段控制最终检验试验质量缺点处理整理质量统计编制完工文件承包人自检联合验收完工验收汇报业主满意工序质量控制步骤图以下：四、验收使用1、贯通试验 贯通试验步骤：检验空压机检验连接管经检验合格开启空压机选择试通塞子连接气路加压试通合格检验合格贯通检验合格，交付使用。 贯通试验步骤：1、硅管敷设好后，进行硅管贯通试验。 选择适宜试通塞子 ,每个试通塞子均进行一一编号。 试通距离：在硅管承受安全气压下，尽可能确保有较长试通气路，从而尽可能降低人孔内硅管断头数和节省试通工程量。 通硅管，井内切断宜在1/2井优点进行，并不应切掉硅管，有利于试通后硅管复原（在专用塞子不够情况下）。 试通后硅管必需用专用塞子塞紧，并用防水胶带缠紧。 试通时应有良好通信手段，并应对试通人员进行人身安全知识教育，预防事故发生。2、检验交付使用 用于硅管铺设管沟、宽度、弯曲度、沟底平整程度，需铺砂段细沙土厚度，所铺设硅管规格、颜色、排列方法，接口安装，曲率半径、硅管和其它管线、建筑物隔距加固保护方法等隐蔽工程应采取随工验收 回填土、路面修复、人（手）孔中硅管排列、余留长度、硅管端口堵住保护等采取完工验收。 经检验合格管道，做好相关统计并上报项目部，经项目部确定后，交付光缆施工队敷设光缆。五、安全生产 加强安全生产教育，全部施工人员全部应严格遵守国家及地方颁发相关安全法规； 对职员进行消防知识教育，做到人人全部会使用消防灭火器材； 加强明火管理，落实“二证一器一监护”； 合理配置消防器材，并由专员维护保养； 易燃易爆物品必需按要求存放，妥善保管； 建立消防巡查制，不定时开展消防工作落实检验，发觉情况，严厉处理，立即整改； 全部施工机具必需配置一机一闸一保，接地良好，严禁使用倒顺开关； 临时电源配电箱及电缆全部应完好，不得有破损、漏电现象，临时电源配电箱应有漏电保护装置； 特殊工种（电工、起重工、电焊工、爆破工等）必需持证上岗证；全部施工机具设备和高空作业设备均需定时检验，并有安全员签字统计； 施工临时用电必需由专业电气施工人员进行操作，杜绝无证上岗，乱拉乱接； 临时施工用电根据配电变压器容量选择电缆，严格控制末端电压，全部用电根据三相五线配制漏电开关。电缆敷设位置严格根据电力电缆敷设要求； 进入施工现场必需戴安全帽，严禁赤脚、穿高跟鞋、拖鞋、喇叭裤、裙子等进入施工现场。在确有必需施工现场和时段，提供照明、警卫、护栅、警告标志等安全防护设施； 严禁乱扔乱抛工具材料，野蛮装卸，野蛮施工； 设备吊运时，应先制订方案，并对吊装机具和钢丝绳等进行强度验算。吊运时，要认真检验，专员指挥，规范信号手势，设警戒线。吊物下受力索具旁严禁闲杂人员停留； 单机试运转时，相关专业人员必需到位，在设备、电气、仪表、管路各系统检验无误后，按试车程序进行通电、通水、通气试车，确保设备、人员安全。六、 文明施工 建立文明施工管理和领导机构，职责落实到综合协调部，并要正常开展工作； 建立文明施工规章制度和基础方法，得到对应领导机构同意，并付诸实施； 在施工组织设计中明确文明施工计划、组织体系、职责。施工总平面计划部署要考虑文明施工需要，一经确定必需严格根据施工组织设计要求实施； 材料设备等堆放要合理，多种物资标识清楚，排放有序，并要求符合安全防火标准； 施工道路通畅，照明配置适当，安全员上岗执勤； 施工用电及管道系统要部署合理、安全，场地排水和消防设施完备，能够满足施工需要； 明确划分文明施工责任区，无死角，责任落实，并有显著标识，便于检验、监督； 施工用机械、设备完好、清洁，安全操作规程齐全，操作人员持证上岗，并熟悉机械性能和工作条件；施工现场安全管理、安全装备、安全工器具等要逐步实现标准化，符合相关要求要求； 施工临时设施完整，部署适当，环境清洁。办公室、工具间等场所内部整齐，部署整齐，相关职责、制度、要求上墙； 不含有文明施工条件工程项目不准开工七、 环境保护施工 在项目工程施工全过程中，应严格遵守国家相关环境保护法规和政策要求，采取有效方法，切实注意环境保护，降低扰民，降低周围环境污染和噪音。 项目经理部应将施工中严格遵守国家相关环境保护法规内容，作为对全体施工人员进行文明施工规范教育内容关键组成部分，使全体职员牢靠树立环境保护意识，自觉遵守环境保护相关规章制度，规范施工，文明生产。 保持施工现场整齐有序，不乱扔杂物和生活垃圾，做到当日施工当日清扫;施工现场残留物立即清理到位，切实做到“工完、料尽、场地清”。 对弟兄单位己完工工程应切实加以保护，采取方法保护路面清洁和绿化草地完整，不损坏道路、树木、绿地，尤其要预防施工车辆漏油造成路面污染，如受到污染损坏，应立即按要求加以清理、恢复，由此发生一切工作及费用均由项目部负担。 对施工作业场所积聚油迹、水迹、粉尘应立即清扫洁净。 工程组在完成一个分项工程（工序）任务后，应将剩下施工废料等运到指定地点，并按要求进行分类堆放，不得堵塞通道和交通路口。 为切实搞好环境保护，施工第一线责任人应做到天天检验，项目部也应定时派专员抽查并立即总结讲评。 加强对噪声、粉尘、废气、废水控制和治理，施工中尽最大努力减轻噪声和粉尘对环境污染和公众利益侵害，并负担公众投诉索赔所发生经济责任。 施工中杜绝乱挖、乱弃，乱伐，尽力做到红线范围外地貌和植被不受破坏，保持水土不流失。八、 工期确保方法1、施工进度计划工程进度要求： 通信管道、光电缆工程施工时间为：11月20日09月31日。初步确定工程进度安排参见附件：通信管道、光电缆线路施工进度计划横道图2、进度计划控制方法施工进度计划控制是依据计划文件、工程进度、工程控制图表等，利用统计分析手段、调查研究等方法，采取检验核实每日完成工程量和每七天完成工程量，立即发觉进度差，来取得和进度计划完成情况相关多种原因，立即制订对应方法和对策。项目经理部内进行计划动员，把计划变成职员自觉行动。同时推行承包责任制，把计划指挥实施情况和部门、专业、班组、个人经济利益挂钩，在一线班组，以定额为依据，全方面推行定额计件工资制。充足利用网络技术，精心组织交叉施工。依据施工作业面时间、空间上可能组织立体交叉作业，并合理确立各专业工序前后次序，协调一致。依据月计划控制分部（分项）工程进度，每七天召开进度计划协调会，相互配合，立即处理场地使用、工序衔接等问题，确保施工有序进行。立即调度和配置多种施工机械设备使用，以满足工程机械化需要，提升施工机具利用率。充足发挥本投标人雄厚技术力量优势，利用自有精密机械装备和优异仪器仪表对设备和系统进行安装过程中测试，立即发觉并处理问题。各专业立即编制施工方案、做好工艺排列方法、杜绝多种因施工内部不协调而造成返工、返修现象。加强现场管理，保持连续均衡、有序不紊施工，使人、财、物、场地得到合理有效使用，充足利用资源，建立文明施工秩序。做好施工现场巡查，发觉问题立即处理，加强过程信息管理和统计分析制度。 XX高速第XX协议段项目部 20XX年11月18日
