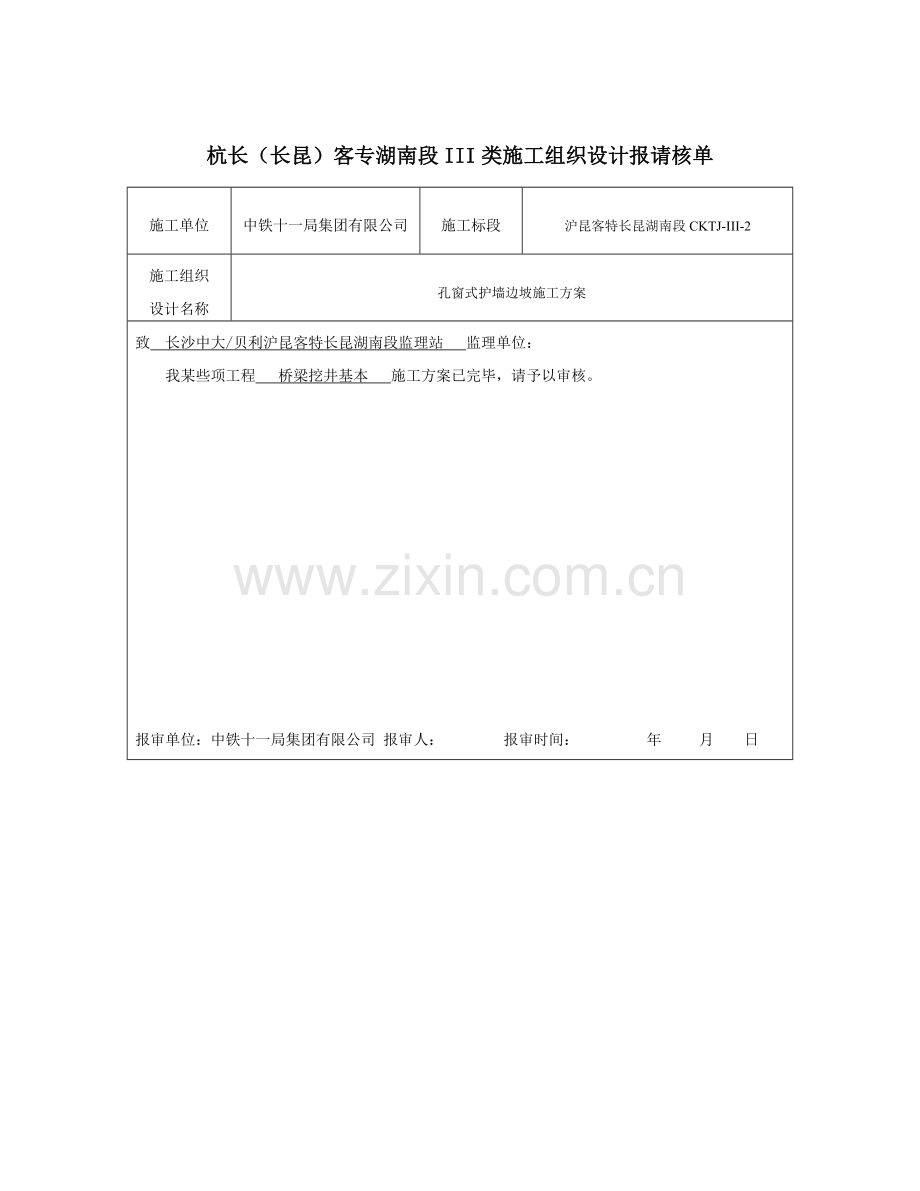

杭长（长昆）客专湖南段III类施工组织设计报请核单
施工单位
中铁十一局集团有限公司
施工标段
沪昆客特长昆湖南段CKTJ-III-2
施工组织
设计名称
孔窗式护墙边坡施工方案
致 长沙中大/贝利沪昆客特长昆湖南段监理站 监理单位：
我某些项工程 桥梁挖井基本 施工方案已完毕，请予以审核。

报审单位：中铁十一局集团有限公司 报审人： 报审时间： 年 月 日
审核意见（监理单位）：

审核单位： 审核人： 审核时间： 年 月 日
沪昆铁路客运专线湖南段CKTJ-3标段

孔窗式护墙边坡施工方案

中铁十一局集团有限公司
二〇一二年十月

孔窗式护墙边坡施工方案
一、目
明确DK141+345～DK156+040段路基孔窗式护墙边坡工程施工工艺、操作要点和相应工艺原则，指引、规范路基孔窗式护墙边坡工程施工。
二、编制根据
1、《客运专线铁路路基工程施工质量验收暂行原则》
2、《客运专线铁路路基工程施工技术指南》
3、《铁路混凝土工程施工质量验收补充原则》
4、《铁路混凝土工程施工技术指南》
5、DK141+345～DK156+040区间路基设计图
三、合用范畴
本指引书合用DK141+345～DK156+040段路基孔窗式护墙施工作业。
四、作业准备
1、内业技术准备：
开工前，组织技术人员认真学习实行性施工组织设计，阅读、审核施工图纸，澄清图纸上关于技术问题，熟悉规范和技术原则。制定施工安全保证办法，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核后持证上岗。
2、外业技术准备：
收集并整顿关于施工数据，清理施工现场，配备施工人员、机械设备、材料，满足施工规定。
3 、技术规定
①混凝土原材料要经验收合格后使用，严格按照施工配合比精确计量、集中搅拌机拌制。
②孔窗式护墙防护构造尺寸符合设计规定，各部位材料符合设计。
③孔窗式护墙采用C25片石混凝土现浇。
五、施工工艺及其注意事项
１、工艺流程（见下页）
2、施工准备
边坡砌筑应在坡面密实、平整、稳定后，方可铺砌。石料级别应符合设计规定。砌筑前，其表面泥土、水锈应清洗干净。
3、挖基
护坡施工先采用机械刷坡，再人工挖基、刷坡，砌筑前，将基地平整夯实，检查合格后方可进行进行砌筑。
4砌筑
（1）护墙墙身采用C25片石混凝土砌筑。为增进护墙稳定性，凡高度不不大于8m时，于墙背中部设立一道耳墙；高度不不大于12m时，设立二道耳墙。耳墙底宽1.0m，竖向间距4.0～6.0m，详见耳墙面积表。
（2）护墙采用变截面护墙，护墙顶宽0.4m，胸坡1：m，背坡1：n（n=m-0.05），墙底设0.2：1斜坡，基本埋设在侧沟平台如下不不大于1.0m，并不高于侧沟圬工底面。
（3）单级护墙墙高不得不不大于13.0m，多级护墙上下级护墙之间设边坡平台，边坡平台宽2.0～3.0m，厚0.4m，平台面设4%向外横向排水坡。墙顶设帽石，宽1.0m，厚0.3m。
（4）沿护墙纵横向每隔4.0m左后设一种拱形孔窗，孔窗宽、高均为3.0m，上下孔窗间距不不大于1.0m，孔窗外缘设0.1m高截水槽，截水槽采用C25混凝土预制块与护墙砌筑成一体，C25混凝土预制块厚0.1m，埋入坡面0.15m，外露0.1m，孔窗内路堑边坡采用喷混植生护坡防护，详见“长昆客专施（长玉段）路通-19”设计图。
（5）护墙基本与侧沟之间开挖处采用普通土和M7.5浆砌片石回填。浆砌片石回填需与护墙基本同步施工，回填高度见断面大样图。

测量放样
开工申请报告
测量放样资料
工、料、机准备
基坑开挖
基底检查
砌筑孔窗式护墙坡面
砌体养护
回填客土喷混植生
沉降缝设立

孔窗式护墙边坡施工工艺框架图

孔窗式护墙构造图
（6）沿线路方向每隔10～20米设伸缩缝一道，缝宽2cm，缝内沿墙内、外、顶三边填塞沥青麻筋，深0.2m。
（7）护墙高度等不不大于6m时，应设立检查梯和栓绳环，栓绳环间距为5m。多级护墙还需在上下检查梯之间平台上设立防护栏杆，栏杆设计详见“长昆客专施（长玉段）路通-28”设计图；
（8）侧沟平台上设种植池，边坡平台上设截水沟及种植池，其设计详见“长昆客专施（长玉段）路通-22”设计图；
（9）护墙施工时墙背必要与路堑坡面密贴，边坡有局部超挖或凹陷时，应先行用C25片石混凝土回填，不可回填土石或采用干砌片石，然后再按设计规定施工孔窗式护坡。禁止使用易风化岩石做砌体材料。

孔窗式护墙检查梯设计图
六、劳动组织
施工人员结合是施工条件进行合理配备。
每个作业工地人员配备表
负 责 人
1人
技术主管
1人
专兼职安全员
1人
工 班 长
1人
技术、质检、测量及实验人员
4～6人
砼工、模板工、普工
16～20人
 其中负责人、工班长、技术人员、专兼职安全员必要由施工公司正式职工担任，并可依照工程状况恰当配备若干劳务工人。
七、设备机具配备
混凝土运送车3台、混凝土泵车1台、溜槽2个、振捣棒2台。
八、质量控制及检查
1、质量控制
拱形骨架施工工程质量控制要点重要为3个方面：
①原材料（碎石、细骨料、水泥、外加剂）；
②混凝土配合比；
③施工过程控制；
2、质量检查
①各种混凝土强度级别均应符合设计规定，并符合现行《铁路混凝土工程施工质量验收原则》TB10424- J1155-。
②孔窗式护墙、空心砖防护规定如下：
孔窗式护墙及混凝土预制件各部容许偏差、检查数量及检查办法
序号
项目
容许偏差
骨架护坡
预制件
检查数量
检查办法
1
平面位置
±50mm
±50mm
每段护坡抽检4点
仪器测量
2
基底高程
±50mm
±50mm
每段护坡抽检3点
3
坡顶高程
－20mm，0
－20mm，0
每段护坡抽检3点
4
坡度
/
±0.5%
每段护坡抽检3点
吊锤线
5
护肩，镶边及
基本厚度、宽度
不不大于设计值
不不大于设计值
每段护坡抽检3组
尺量
6
坡面平整度
≤40mm
≤15mm
每段护坡抽检3处
3.0m长直尺量测
7
反滤层、垫层厚度
/
不不大于设计值
每段护坡抽检3处
尺量
8
砼板
边长
/
-3,+6
按预制件数量2%抽样检查
尺量
9
对角线长
/
-3,+6
10
厚度
/
-2,+4
九、安全及环保控制要点
1安全控制
①施工区域应设警示标志，禁止非工作人员出入。
②为保证施工安全，现场应有专人统一指挥，并设一名专职安全员负责现场安全工作，坚持班迈进行安全教诲制度。
③进入施工场地人员必要按规定佩戴安全帽和各种防护用品。
④注意用电安全，必要有专人负责，以防意外事故发生。
⑤施工车辆限速行使，防止各种机械事故发生。
⑥本施工点距施工便道较近，施工人员必要注意过往车辆，以免发生交通事故。
⑦对检查出不安全因素和隐患应及时整治，一时整治不了规定限期整治，整治不力规定挂牌警告，直至整治完毕。
⑧严格按规范施工，杜绝一切安全隐患。
2、环保及文明施工控制
①施工中，减少扬尘，对施工运送便道、场地经常洒水防尘。
②行驶车辆只能在便道和施工场地内行驶，不能任旨在戈壁地行驶。
③生产中废弃物及时解决，运到本地环保部门指定地点弃置。
④按环保部门规定集中解决实验及生活中产生污水及废水。
⑤报废材料或施工中返工挖除材料及时运浮现场并进行掩埋等解决。对于施工中废弃零散配件边角料、水泥袋、包装箱等及时收集清理并搞好现场卫生以保护自然环境与景观不受破坏。
