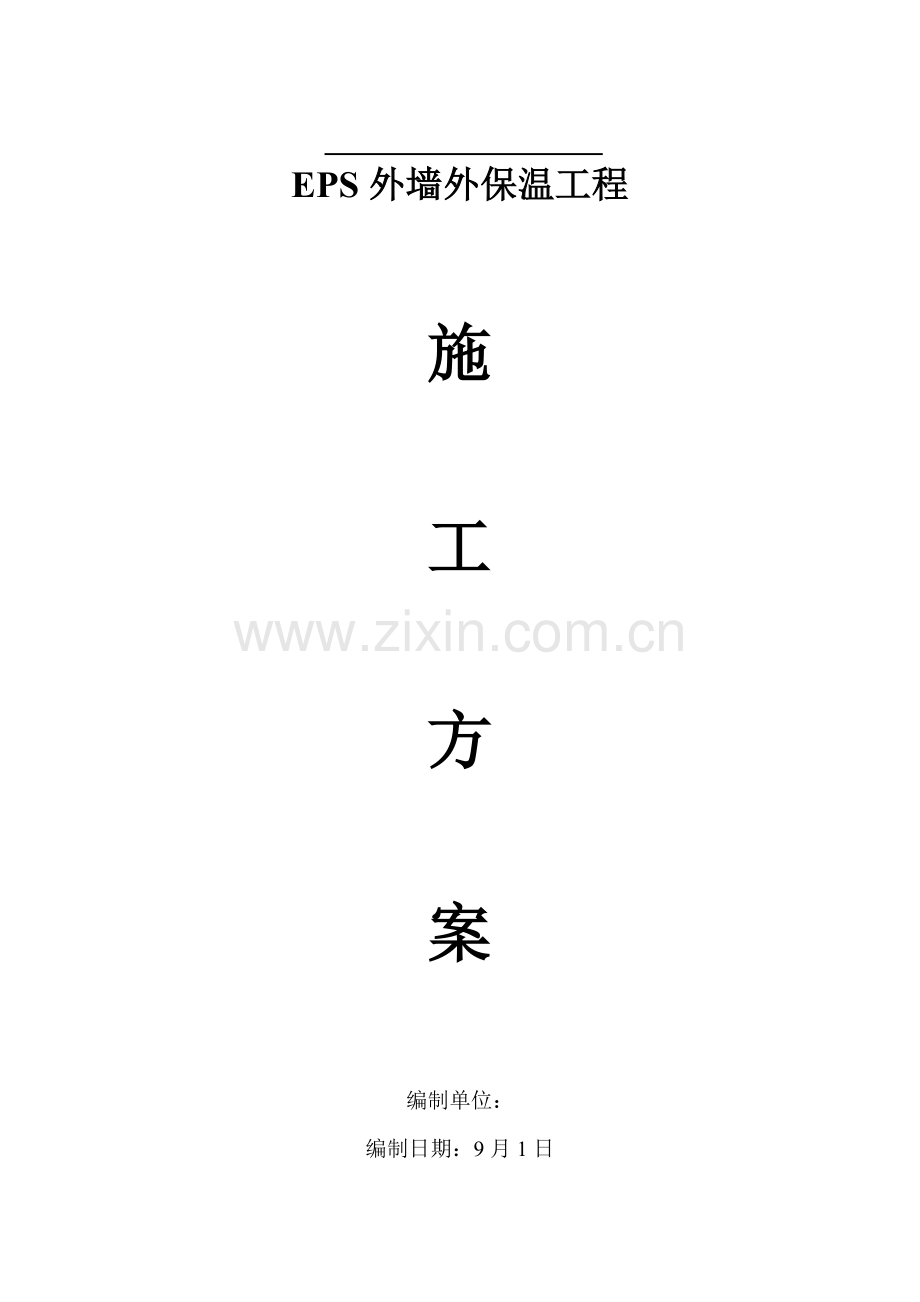

聚苯板综合项目施工专项方案.doc

EPS外墙外保温工程

施

工

方

案

编制单位：
编制日期：9月1日
鲁JJ—004
施工方案审核表

工程名称

日期
9月1日
现报上下表中技术管理文献，请予以审核。
类 别
编制人
审核人
册 数
页 数
施工组织设计

施工方案

1
23
申报简述：

我项目部已完毕：《xxxxx外墙外保温工程施工方案》编制，现申报，请审批。

申报部门：xxxx项目部
申报人：

总承包单位审核意见：

xxx项目部，你单位报送《xxx外墙外保温工程施工方案》经审核，符合施工图设计及设计、施工质量验收规范规定，技术先进可行，方案经济，批准按其实行。

□有 □无 附页

总承包单位名称：中天建设集团有限公司 审核人： 审核日期： 年 月 日

监理单位（建设单位）审批意见：

审批结论： □ 批准 □修改后报 □重新编制

审批部门（单位）： 审批人： 审批日期： 年 月 日
注：附施工组织设计、施工方案
山东省建设工程质量监督总站监制
施工方案报审表
工程名称：
致： （监理公司)
我方已依照施工合同关于规定完毕了外墙外保温施工方案编制，并经我单位上级技术负责人审查批准，请予以审查。

附：外墙涂料施工方案

施工单位（章）：
项 目 经 理：
日 期：
专业监理工程师审查意见：

项目监理机构：
专业监理工程师：
日 期：
总监理工程师审查意见：

项目监理机构：
总监理工程师：
日 期：
本表一式三份，由承包单位填写，经监理审批后。建设、承包、监理单位各存一份

目 录
一、编制根据……………………………………………
二、工程描述……………………………………………
三、术语和定义…………………………………………
四、外墙外保温系统构造及特点………………………
五、重要材料及系统性能指标规定……………………
六、施工过程质量控制规定……………………………
七、质量管理办法………………………………………
八、工期保证办法………………………………………
九、文明安全办法………………………………………
十、劳动组织……………………………………………
十一、设计施工根据及质量控制要点…………………
十二、重要施工顺序及施工办法………………………
十三、施工条件…………………………………………
十四、施工工序流程图…………………………………
十五、施工质量控制要点………………………………
十六、修整、验收饰面层施工…………………………
十七、验收、饰面层施工………………………………

EPS外墙外保温施工方案
一、编制根据
本方案编制根据依照：《膨胀聚苯板薄抹灰外墙外保温系统JG149-》、《山东省地方外保温节能标注DB37/T726-》膨胀聚苯板国家标注GB/T10801.1-第II类》、《山东省地方外墙外保温技术规程》及文明施工等系列规定编制而成。
二、工程描述
2.1工程名称：世茂·诺沙湾 C地块49#楼
2.2工程地点： 黄岛区泰薛路以北，宁海路南
2.3工程内容： 外墙保温、涂料施工及验收
2.4工程工期：50天
2.5质量规定：现行国家和地方政府关于规定
三、术语和定义
本施工方案采用下列术语和定义
3.1基层墙体
指建筑物中起程中或维护作用外墙墙体，可以是混凝土墙体和各种砌体墙体。
3.2模塑聚苯乙烯泡沫塑料板（如下简称EPS板）
是由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制成具备闭孔构造阻燃型聚苯乙烯泡沫塑料板。聚苯板是指在山东省地方原则DB37/T726-及外墙施工图集LO7J110中简称。
3.3胶粘剂（干粉状）
专用于把EPS板粘结到基层墙体上聚合物砂浆，是在工厂里预混合好干粉状胶粘剂，在施工现场只需按使用阐明加入一定比例水搅拌均匀即可使用。
3.4抹面胶浆（干粉状）
抹面用聚合物砂浆，是由水泥、聚合物胶凝材料、填料等材料构成，是薄抹在EPS板外表面，用以保证聚苯板外墙外保温体系整体强度和耐久性。
3.5耐碱玻璃纤维网格布（如下简称网格布）
由玻璃纤维丝在生产线上编织成网状，表面涂塑耐碱防水专用乳液，在烘干炉里烤制而成，施工中压入抹面胶浆中，形成薄抹灰表面增强防护，重要用来提供抹面层耐拉强度和抗裂性能。
3.6固定锚栓
用于把EPS板固定在墙体专用连接件，由带有塑料圆盘和塑料膨胀管及具备防腐性能镀锌螺丝钉两某些构成。
3.7聚苯板薄抹灰外墙外保温系统
3.7.1置于建筑物外墙外侧保温及饰面系统，是由EPS板、胶粘剂、规定锚栓、玻纤网格布、抹面砂浆等饰面层构成薄抹灰外墙外保温系统。
3.7.2聚苯板薄抹灰外墙外保温系统在施工过程中便于安装，并且施工工期短，整体系统在使用中具备节能、隔音及对建筑物保护和抗老化等长处。
四、外墙外保温系统构造及特点阐明如下：
4.1系统构造图及阐明

外墙外保温系统是置于建筑物外墙外侧保温及饰面系统，是由EPS板、胶粘剂、规定锚栓、玻纤网格布、抹面砂浆等饰面层构成薄抹灰外墙外保温系统。该系统是采用粘贴锚固方式与基层墙体相连构导致保温系统。薄抹灰层抹面胶浆厚度以控制在：涂料面层2-3mm,面砖面层3-5mm为最佳厚度。
4.2系统特点
相对于外墙内保温而言，外墙外保温有如下长处：
4.2.1保护主体构造，不受外部气候变化影响，延长建筑物使用寿命；
4.2.2消除了外墙因热、冷桥引起强身变化；
4.2.3有助于室内温度保持稳定，改进室内温度环境质量；
4.2.4有助于提高墙体防水和气密性；
4.2.5便于建筑墙体进行节能改造；
4.2.6不占用房屋使用面积；
4.2.7选用一定厚度板材，节能效果容易控制；
五、重要材料及系统性能规定
表5.1胶粘剂重要性能规定
实验项目
单位
性能指标
实验办法
拉伸粘结强度
（与水泥砂浆）
原强度
MPa

≥0.60

JGJ144-中
第A.8节

耐水（48h）
≥0.40
拉伸粘结强度
（与EPS板）
原强度
MPa

≥0.10
耐水（48h）
≥0.10
拉伸粘结强度
（与XPS板）
耐水（48h）
MPa

≥0.20
耐水（48h）
≥0.20
可操作时间
h
2.0-4.0
压折比抗压强度
-
≤3.0
表5.2玻纤网格布重要性能规定
网格布性能规定应符合下表中各项技术参数
实验项目
单位
性能规定
实验办法
原则网眼尺寸
mm
4.0-6.0

单位面积质量
g/㎡
≥160
GB/T9914.3
耐碱断裂强力（经、纬向）
N/50mm
≥900
GB/T7689.5
耐碱断裂强力保存率（经、纬向）
%
≥75

断裂应变率（经、纬向）
%
≤4.0

表5.3EPS板重要性能规定
EPS板性能除应符合国标《绝热用模塑聚苯乙烯泡沫塑料》 GB/T10801.1-原则第II类规定外，还应符合下表中各项规定
实验项目
单位
性能指标
实验办法
表观密度
kg/m3
18-22
GB/T6343-1995
导热系数
w/(m.k)
≤0.041
GB/T10294-1998
垂直于板面方向抗拉强度
MPa
≥0.1
JG149-
尺寸稳定性
%
≤0.3
GB/T8811-1988
燃烧性能
氧指数

≥30
GB/T2046-93
燃烧分级

E级
GB/T8264-
压缩强度（变形10%）
MPa
≥0.10
GB/T8813-1988
陈化时间
自然条件
d
≥42
___
蒸汽（60℃恒温）
d
≥5
___
表5.4抹面胶浆重要性能规定
抹面胶浆应符合下表中各项技术参数
实验项目
单位
性能规定
实验办法
拉伸粘结强度
（与EPS板）
原强度

MPa

≥0.10

JGJ144-中第A.8节

耐水
≥0.10
耐冻融
≥0.10
拉伸粘结强度
（与XPS板）
原强度

MPa

≥0.20
耐水
≥0.20
耐冻融
≥0.20
柔韧性

抗压强度/抗折强度（水泥基）
≤3.0

JG149-中第6.5节
开裂应变率（非水泥基）%
≥1.50
可操作时间（h）
2.0-4.0

5.5锚栓重要性能规定
固定锚栓应符合下表中各项技术参数
实验项目
单位
性能规定
单个锚栓承载力原则值
KN
≥0.6
单个锚栓对系统传热增长值
W.(㎡.K)
≤0.004
表5.6聚苯板薄抹灰外墙外保温系统性能规定
实验项目
单位
性能规定
实验办法
吸水量
侵水1h
g/㎡
≤1000
JGJ144-中附录A第A.6节
抗冲击强度

普通型
J
≥3.0
JGJ144-中附录A第A.5节
加强型
J
≥10.0

抗风压值
KPa
不不大于工程项目风荷载设计值
JGJ144-中附录A第A.3节
耐冻融

表面无裂纹、空鼓、气泡、剥落现象
JGJ144-中附录A第A.4节
水蒸气透过
湿流密度

g/(㎡.h)

水蒸气透过湿流密度
JGJ144-中附录A第A.11节
不透水性

试样防护层侧无水渗入

JGJ144-中附录A第A.10节
耐候性

表面无裂纹、粉化、剥落现象

JGJ144-中附录A第A.2节
注1：抗冲击强度值中普通型用于普通建筑物2m以上墙面，加强型重要用于建筑物首层或2m如下墙面及对抗冲击有特殊规定部位。
注2:水中浸泡24h，只带有抹面层和带有所有保护层系统吸水量均不大于500g/㎡时，不检查耐冻融性能

六、施工过程质量控制规定
6.1基层墙体容许偏差应符合下表规定
做法工程
项目
容许偏差≤mm
检查办法
砌体工程

墙
面
垂
直
度
每层
5
2m拖线板检查
全高
≤10m
10
经纬仪或吊线、钢尺检查
≥10m
20

表面平整度
5
2m靠尺和塞尺检查
混凝土工程
墙
面
垂
直
度

层高
≤5m
8
经纬仪或吊线、钢尺检查

＞5m
10
经纬仪、钢尺检查
全高
H/1000且≤30
表面平整度
8
2m靠尺和塞尺检查
6.2聚苯板安装容许偏差应符合下表规定
序次
项目
容许偏差（mm）
检查办法
1
表面平整
3
用2米靠锲尺塞尺检查
2
立面垂直
3
用2米直尺查尺检查
3
阴、阳角垂直
3
用2米托线板检查
4
阳角方正
3
用200mm方尺检查
5
接高差
1.5
用直尺和锲尺检查

七、质量管理办法
7.1质量方针：对本项工程我公司已成熟技术力量，崇高施工素质及完善售后服务，为客户缔造一种优良可靠外墙建筑节能保温装饰工程。
7.2质量目的：本项工程严格按国标及山东省地方原则JGJ144-关于指标进行施工，且每到工序达到指标规定。
八、工期保证办法
8.1依照建设单位工期规定，我方组织强有力项目经理（或代理经理）驻扎工地现场，并集中专业技术人员组织文明及技术过硬施工队伍进场施工。
8.2合理安排施工生产，倒排工序，层层分解；
8.3对材料生产及入场工作工作筹划进行合理安排；
8.4强化责任感和成就感意识，对每位项目负责人和施工人员奖惩制度分明，充分调动全体工作人员积极性和创造性；
8.5运用严格控制技术方案将施工人员、机械、材料、工具、规章制度等形成一种完整施工网络筹划，实现对工程全过程动态控制，保证本项工程在规定工期内保质、保量顺利验收竣工；
九、文明安全施工办法
为加强对本项工程施工现场管理，增进文明施工，依照国家和省及结合我市规定，制定如下文明安全施工章程：
9.1对施工人员进行安全施工教诲和培训，规定每位施工人员具备必要安全施工知识，熟悉关于安全规章制度和安全才做规程，掌握本岗位安全操作技能。
9.2施工前应当在有较大危险因素和关于设施、设备上设立明显警示牌标志，施工人员必要对施工设备、机具进行定期检查维护并做好检查记录，保证正常运营。
9.3按照国家关于规定教诲和督促施工人员，严格执行本单位安全施工规章制度和安全操作规程；并向施工人员如实告知作业场合和工作岗位存在危险因素、防范办法及应急办法。
9.4施工人员有权对单位安全生产施工中存在问题提出建议和批评、严重时可采用检举、控告；有权回绝违章指挥和强令冒险作业，发现直接危害人身安全紧急状况时，有权停止作业或在采用应急办法后撤离施工场合。
9.5施工人员在施工过程中，要严格佩戴和使用安全防护用品。
9.6施工单位决策机构，重要负责人及施工人员不依照安全施工法规、不具备安全施工条件、责令限期整治，逾期未改正、责令施工单位停工整顿，在规定期间为整顿予以惩罚并追究刑事责任。
9.7任何施工单位或个人对施工扰民、影响周边环境、危害她人财产安全及文明施工规定行为等，有权投诉、举报或直接制止。
十、劳动组织及进度筹划

以外墙保温面积10000㎡、工期50天为例，详细劳动组织筹划（人员配备表、材料筹划表、进度筹划表）
如下：

10.1施工人员劳动力筹划表（万㎡）
序号
工种名称
需求人数
备 注
1
抹灰工
15

2
锚栓安装
2

3
小工
4

4
管理人员
5
项目经理
1人
技术员
1人
材料员
1人
安全员
1人
工长
1人

10.2材料筹划表（万㎡）
材料名称
单位
规格
平米耗
用量
总用量
聚苯板
90mm厚
精准排板
㎡
600*600
1.3
1910m³
非精准排板
㎡
600*600
1.45
2130m³
粘结剂（干粉状）
㎏
1*25
5
80000
抗裂砂浆（干粉状）
㎏
1*25
5
80000
玻纤网格布
㎡
1*100
1.5
24000
固定锚栓
套
80*140
10
160000
注：其他构配件依照设计规定制作安装，其耗用量依照现场制定。

10.3施工进度筹划表（万㎡）
天
工序
施工进度筹划表
01
02
03
05
07
09
11
13
15
17
19
21
23
25
27
29
30
放线

贴聚苯板

安装锚栓

铺网格布

抗裂砂浆

修整验收

十一、设计施工根据及质量控制要点
11.1设计施工根据原则 DBJ14-036-
《公共建筑节能设计原则》 DBJ14-037-
《居住建筑节能设计原则》 DBJ14-035-
《外墙外保温应用技术规程》 JGJ144-
《膨胀聚苯板薄抹灰外墙外保温系统》 JG149-
综合以上根据设计施工。
11.2施工机具配备
重要施工工具涉及：专用抹子、打磨抹子、电动搅拌器、靠尺、多用刀、托灰板、盒尺、拉线、弹线墨盒、开槽机、手锯、冲击钻、剪刀、塑料胶桶、安全帽、安全带等普通施工工具及施工人员必备安全劳保用品。
11.3现场材料组织
依照承包合同内容规定做好材料预算，依照工期规定做好材料分批次进场。既要保证施工中材料供应，又要避免材料过多堆积而影响现场施工，材料进入现场拜访时要远离火灾及做好防雨工作等有关办法，避免因材料导致工期延误。
11.4施工人员安排
依照工程施工进度合理安排人员，做到合理配备避免浮现窝工现象，而导致工期延误。
11.5施工准备
11.5.1开工准备：本项工程由我公司承办施工，做好施工前技术方案，做好材料筹划准备，施工前加强对施工人员进场教诲及上岗前技术培训，严格遵守施工工艺，控制好每到工序施工质量，保证每到工序施工正常、稳定，施工中每位管理人员及时检查每到工序操作效果，设立每到工序控制要点，使工程质量处在良好施工状态。
11.5.2技术准备：承办任务后，按甲方、设计、总包方及监理方规定做好充分技术准备，明确任务后并向施工人员进行详细技术交底。
技术交底内容：
A甲方设计规定
B施工工艺流程及要点
C组织会审图纸
D质量检查及验收原则
11.6基层墙体质量验收原则
11.6.1外墙保温工程施工应在基层墙体整体验收合格后进行施工。
11.6.2基层墙体应坚实、平整、无预留孔及凹陷部位应用1:3水泥砂浆填实找平，表面应清洁、无油污、脱模剂等影响保温施工障碍物，凸起、空鼓及疏松部位应剔除后用1:3水泥砂浆找平。
11.6.3基层墙体应有良好附着力，且胶粘剂与基层墙体粘结强度应不不大于0.30MPa，否则应对基层墙体重新进行解决。
11.6.4与基层墙体连接件规定事先安装完毕如落水管连接件、空调架、进户线管、防盗窗预埋件等须安装到位，安装时预留出外保温体系厚度。
十二、重要施工顺序和施工办法
保温工程施工工序：基层交接验收 →基层解决→弹控制线→空气层布点→粘结保温层→钻孔安装锚固件→抹底层抗裂砂浆复合玻纤网格布→抹面层抗裂砂浆→抹第二遍细部解决抗裂砂浆→修正验收→饰面层施工
十三、施工条件
13.1施工现场环境温度和墙体表面温度在施工期间及施工后24小时内不得低于5℃，风力不得不不大于5级。
13.2夏季施工应避免阳光直射，必要时在脚手架上设立暂时遮阳设施。
13.3雨天应停止工程施工进行，对施工完毕部位做好防雨办法。
十四、施工工序流程图

十五、施工质量控制要点及详细部位做法
15.1选定好外墙保温系统，在施工中任何单位或个人不得擅自更改系统构造和构成材料。
15.2施工人员进入现场一方面做好墙体空气层布点，阴、阳角及墙面放好垂直线后开始进行施工。
15.3配备专用粘结剂
15.3.1将5份（重量比）干混砂浆倒入搅拌桶内，加入1份净水，应边加水边搅拌直到搅拌均匀且稠度适中为止。将配备好粘结剂静止5分钟，再搅拌即可使用，配备好粘结剂应在3小时内用完。
15.3.2专用粘结剂配备过程中只需加入净水，不得加入其他添加物或添加剂。
15.4安装EPS板
15.4.1原则板规格为600*600mm，对角线误差＜1.5mm。施工中EPS板应用电热丝切割器或工具刀切割，容许误差为±1.5mm，
将配备好专用粘结剂涂抹在EPS板与基层墙体连接一面，为保证粘结牢固，粘结办法可采用满粘法。
15.4.2EPS板安装时应错缝一半依次由水平方向排，门窗口处保温板应采用整板套割，不得用小板拼凑。EPS板与基层墙体粘结时分段自下向上沿水平方向铺贴，局部最小缝隙不得不不大于2mm，当遇有突出基层墙体配件时，应用整幅EPS板套割，其切割边沿顺直、平整，使其与建筑配件完全吻合，不得用零板拼凑。（附图转角排板、窗口排板做法）

15.4.2网格布翻包：门窗洞口、阴阳角、变形缝两侧等处EPS板上预粘贴网格布，总宽度200mm加板厚，压入EPS内一侧网格布宽度为100mm，详细做法：一方面在翻包部位EPS板上抹长度80mm、厚度100mm专用粘结剂，然后压入事先裁剪成型网格布进行翻包。窗口四角处应加铺一层长度300mm、宽度200mm网格布进行加强。（附图网格布翻包做法）

15.4.3空调板在普通工程中采用2cm保温板粘贴，空调板等粘聚苯板尽端，在聚苯板相应部位满打聚合物砂浆，砂浆带宽60mm左右，厚度l0mm，再在聚苯板余下某些打砂浆点。经压实厚度至3mm时与墙体粘贴面积不低于EPS板50％。（附图空调板做法）

15.4.4将抹好专用粘结剂EPS板迅速粘结在墙面上，以防止表面结皮而失去粘结作用，不得在EPS板侧面涂抹粘结剂，EPS板粘结上墙后，用2m靠尺压平保证上墙板材达到平整度和牢固性，板与板之间要挤紧缝隙不得不不大于2mm。因切割形成缝隙用EPS板条或聚氨酯发泡剂填充抹平，每块板粘贴完毕后将挤出粘结剂清除。
15.5安装固定件
固定件应在EPS板粘结24小时候开始安装，并在其24小时候完毕，按固定件设计位置用冲击钻钻孔，孔径8mm钻入深度为60mm，固定件伸入墙体深度为50mm，安装后保证牢固可靠。固定件安装完毕后呈梅花状布置在墙面上，固定件按设计规定每平米不少于6套，高层按照图集设计进行安装。镀锌螺丝应拧紧并将固定件塑料圆盘与EPS板表面齐平或略进一步某些，保证固定件尾部无回拧，使其与基层墙体充分锚固。（附图固定件安装办法）

15.6打磨EPS板
EPS板整体粘贴完毕后门窗、洞口及墙面不平处应用专用工具打磨，动作为轻柔圆周动作，不要沿着与EPS板接缝平行方向打磨。打磨部位需达到平行顺直、方正等规定，打磨后及时将EPS板碎屑浮灰等杂物清理干净。
15.7抹底层聚合物砂浆及铺设网格布
15.7.1聚合物看裂砂浆配备与专用粘结剂相似。将配备好抗裂砂浆均匀抹在EPS板上，厚度约在2mm左右为宜，抗裂砂浆不得有漏抹之处。底层抗裂砂浆抹好后开始铺设网格布，原则网格布应符合规定达到160g/㎡，铺设时网格布用量应按工作面长度规定裁剪，网格布裁剪应顺经纬向裁剪，网格布铺设时应压实、平整无皱褶、空鼓等现象，且网格布搭接长度经向、纬向不不大于100mm。
15.7.2在门窗洞口EPS板正面和侧面，均涂抹抗裂砂浆（只容许此处EPS板端边抹裂砂浆）。将预先甩出网格布沿板厚翻转，并压入抗裂砂浆中，此处必要时应增长一层翻包网格布，保证此处部位加固。在凹凸线角处，应将窄幅网格布压入底层抗裂砂浆中，搭接宽度不不大于80mm。
17.7.3在墙面施并工预留孔四周100mm范畴内仅抹抗砂浆并压入网格布，暂不抹面层抗裂砂浆，待大面积施工完毕后进行修补，修补后与整体效果相似。
15.7.4在墙身阴、阳角处应增长一层网格布，网格布长度两侧应不不大于200mm，使此处网格布形成双层起到防护作用。（注：也可用成型PVC护角施工）。
15.8抹面层抗裂砂浆
网格布铺设工作所有完毕后开始抹第一遍抗裂砂浆，待第一遍砂浆由上向下抹完后及时倒排脚手架或（电动吊笼）开始抹第二遍细部解决找平砂浆，抹面砂浆厚度整体以盖住网格布为准，其整体厚度应控制在3-5mm左右为宜。
十六工程质量验收及验收办法
16.1外墙外保温工程应按现行国标《建筑节能工程施工质量验收规范》GB50411规定进行工程质量验收。
16.2基层墙体应有良好附着力，胶粘剂与基层墙体拉伸粘结强度不不大于0.30MPa。检测办法：观测，按JGJ110检测原则实测干燥条件下胶粘剂与基层墙体拉伸粘结强度，检测隐蔽工程验收记录，检测数量为全数检查。
16.3外墙外保温系统材料、构配件等，其品种、规格应符合设计规定和有关原则GB50300及GB/T10801.1-规定，检查办法：观测、尺量检查，核算质量证明文献。检查数量按进场批次，每批次随后抽取3个式样进行检查，质量证明文献按照其出厂检查批进行核查。
16.4聚苯板粘结针对工程按甲方或设计图纸规定粘结面积施工，没有注明经双方商量达到一致后进行施工，且粘结面积达到国家及省、市规定原则。检测办法：现场揭开保温板实际测量并做好隐蔽验收记录。
16.5锚栓安装应按照图集LO6J113原则安装，单个锚栓拉拔值≥0.6KN。检测办法：现场测试实验，检测数量为6点测试并做好隐蔽验收登记表。
16.6玻纤网格布铺设应按图集LO6J113原则进行施工，经、纬向搭接宽度不不大于100mm。检测办法：现场检测并做好隐蔽验收记录。
16.7抹面胶浆施工质量应符合验收规范GB50210规定，涂料面层厚度3-5mm，面砖面层5-7mm为最佳厚度。检测办法：钢针检测或现场剖开观测测量并做好隐蔽验收记录。
十七、修整验收完毕，开始饰面层涂料或面砖工艺施工。
