电缆桥架安装技术交底
施 工
单 位
中建八局第三建设安装企业
工 程
名 称
南京新华日报报业集团河西新闻中心
日 期

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

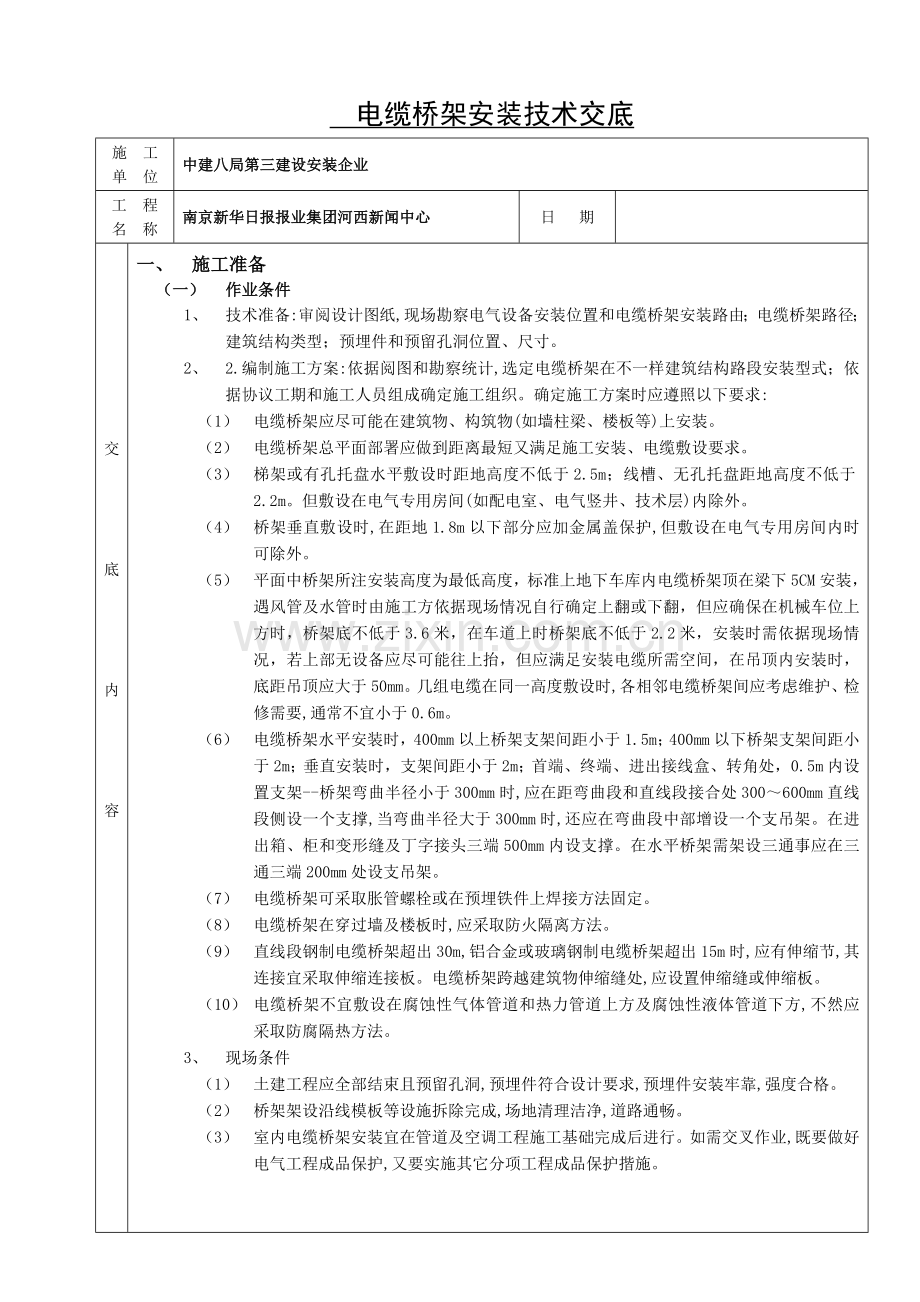

一、 施工准备
（一） 作业条件
1、 技术准备:审阅设计图纸,现场勘察电气设备安装位置和电缆桥架安装路由；电缆桥架路径；建筑结构类型；预埋件和预留孔洞位置、尺寸。
2、 2.编制施工方案:依据阅图和勘察统计,选定电缆桥架在不一样建筑结构路段安装型式；依据协议工期和施工人员组成确定施工组织。确定施工方案时应遵照以下要求:
（1） 电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。
（2） 电缆桥架总平面部署应做到距离最短又满足施工安装、电缆敷设要求。
（3） 梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。
（4） 桥架垂直敷设时,在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。
（5） 平面中桥架所注安装高度为最低高度，标准上地下车库内电缆桥架顶在梁下5CM安装，遇风管及水管时由施工方依据现场情况自行确定上翻或下翻，但应确保在机械车位上方时，桥架底不低于3.6米，在车道上时桥架底不低于2.2米，安装时需依据现场情况，若上部无设备应尽可能往上抬，但应满足安装电缆所需空间，在吊顶内安装时，底距吊顶应大于50mm。几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修需要,通常不宜小于0.6m。
（6） 电缆桥架水平安装时，400mm以上桥架支架间距小于1.5m；400mm以下桥架支架间距小于2m；垂直安装时，支架间距小于2m；首端、终端、进出接线盒、转角处，0.5m内设置支架--桥架弯曲半径小于300mm时,应在距弯曲段和直线段接合处300～600mm直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头三端500mm内设支撑。在水平桥架需架设三通事应在三通三端200mm处设支吊架。
（7） 电缆桥架可采取胀管螺栓或在预埋铁件上焊接方法固定。
（8） 电缆桥架在穿过墙及楼板时,应采取防火隔离方法。
（9） 直线段钢制电缆桥架超出30m,铝合金或玻璃钢制电缆桥架超出15m时,应有伸缩节,其连接宜采取伸缩连接板。电缆桥架跨越建筑物伸缩缝处,应设置伸缩缝或伸缩板。
（10） 电缆桥架不宜敷设在腐蚀性气体管道和热力管道上方及腐蚀性液体管道下方,不然应采取防腐隔热方法。
3、 现场条件
（1） 土建工程应全部结束且预留孔洞,预埋件符合设计要求,预埋件安装牢靠,强度合格。
（2） 桥架架设沿线模板等设施拆除完成,场地清理洁净,道路通畅。
（3） 室内电缆桥架安装宜在管道及空调工程施工基础完成后进行。如需交叉作业,既要做好电气工程成品保护,又要实施其它分项工程成品保护揩施。

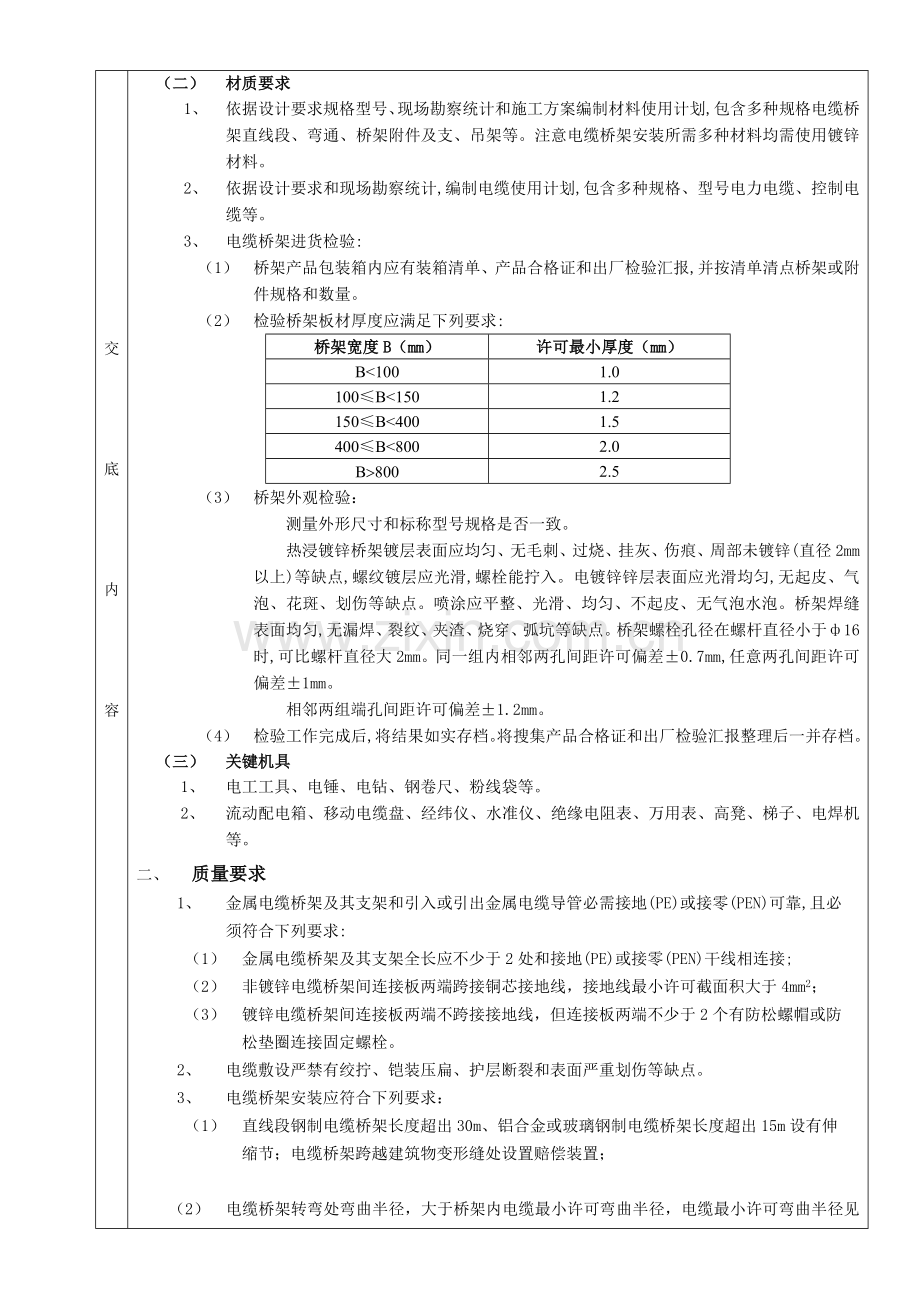

（二） 材质要求
1、 依据设计要求规格型号、现场勘察统计和施工方案编制材料使用计划,包含多种规格电缆桥架直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需多种材料均需使用镀锌材料。
2、 依据设计要求和现场勘察统计,编制电缆使用计划,包含多种规格、型号电力电缆、控制电缆等。
3、 电缆桥架进货检验:
（1） 桥架产品包装箱内应有装箱清单、产品合格证和出厂检验汇报,并按清单清点桥架或附件规格和数量。
（2） 检验桥架板材厚度应满足下列要求:
桥架宽度B（mm）
许可最小厚度（mm）
B<100
1.0
100≤B<150
1.2
150≤B<400
1.5
400≤B<800
2.0
B>800
2.5
（3） 桥架外观检验：
测量外形尺寸和标称型号规格是否一致。
热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌(直径2mm以上)等缺点,螺纹镀层应光滑,螺栓能拧入。电镀锌锌层表面应光滑均匀,无起皮、气泡、花斑、划伤等缺点。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺点。桥架螺栓孔径在螺杆直径小于ф16时,可比螺杆直径大2mm。同一组内相邻两孔间距许可偏差±0.7mm,任意两孔间距许可偏差±1mm。
相邻两组端孔间距许可偏差±1.2mm。
（4） 检验工作完成后,将结果如实存档。将搜集产品合格证和出厂检验汇报整理后一并存档。
（三） 关键机具
1、 电工工具、电锤、电钻、钢卷尺、粉线袋等。
2、 流动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、电焊机等。
二、 质量要求
1、 金属电缆桥架及其支架和引入或引出金属电缆导管必需接地(PE)或接零(PEN)可靠,且必
须符合下列要求:
（1） 金属电缆桥架及其支架全长应不少于2处和接地(PE)或接零(PEN)干线相连接;
（2） 非镀锌电缆桥架间连接板两端跨接铜芯接地线，接地线最小许可截面积大于4mm2；
（3） 镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防
松垫圈连接固定螺栓。
2、 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺点。
3、 电缆桥架安装应符合下列要求：
（1） 直线段钢制电缆桥架长度超出30m、铝合金或玻璃钢制电缆桥架长度超出15m设有伸
缩节；电缆桥架跨越建筑物变形缝处设置赔偿装置；

（2） 电缆桥架转弯处弯曲半径，大于桥架内电缆最小许可弯曲半径，电缆最小许可弯曲半径见下表；
电缆最小许可弯曲半径
序 号
电 缆 种 类
最小许可弯曲半径
1
无铅包钢铠护套橡皮绝缘电力电缆
10D
2
有钢铠护套橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
注：D为电缆外径

3、 桥架和支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母在桥架外侧；当铝合金桥架和钢支架固定时，有相互绝缘防电化腐蚀方法；
4、 电缆桥架敷设在易燃易爆气体管道和热力管道下方，当设计无要求时，和管道最小净距，符合下表要求。
和管道最小净距（m）
管 道 类 别
平 行 净 距
交 叉 净 距
通常工艺管道
0.4
0.3
易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5
5、 敷设在竖井内和穿越不一样防火区桥架，按设计要求位置,有防火隔堵方法。
6、 支架和预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时,选择螺栓适配,连接紧固,防松零件齐
全。
三、 工艺步骤
画线定位→固定件安装→桥架支撑件安装→梯架托盘线槽安装→金属桥架接地保护→敷设电缆
四、 操作工艺
（一） 划线定位
依据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑物如有坡度,电缆桥架应随其坡度),确定并标出支撑物具体位置。
（二） 固定件安装
1、 采取直径大于8mm圆钢自制或选择成品,在土建结构施工中按划定位置预埋应注意固定牢靠,用胶布包缠螺纹部分。
2、 金属膨胀螺栓安装。
（1） 适适用于C15以上混凝土构件及实心砖墙上,不适用空心砖墙或陶粒混凝土砌块等轻型墙体。
（2） 钻孔直径误差不得超出+0.5mm～0.3mm；深度误差不得超出+3mm；钻孔后应将孔内残余碎屑清除洁净。
（3） 打孔深度应以将套管全部埋人墙内或顶板内,表面平齐为宜。
（4） 用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2mm。
3、 预埋铁自制加工尺寸不应小于120×60×60mm,在土建结构施工中进行预埋,预埋铁平面应紧贴模板,并应固定牢靠。
（三） 桥架支撑件（支架、吊架）安装
1、 桥架支撑件在室内安装常见多个型式,参考国家标准图集86SD169《电缆桥架安装》。
2、 自制支架和吊架所用扁铁规格不应小于30mm×3mm,扁钢规格大于25×25×3mm,圆钢不
小于φ8。自制吊支架必需按设计要求进行防腐处理。
（1） 水平桥架支架采取镀锌通丝螺杆作吊杆，镀锌角钢作横担，支架间距按2m设置，在桥
架转角处要设置支架,支架采取膨胀螺栓在楼板下固定。
通丝吊杆要依据桥架宽度来选择，见下表：
序号
桥架宽度(mm)
吊杆直径(mm)
1
600及以下
≥φ9
2
600以上
≥φ12

（2） 竖向桥架支架采取型钢制作，固定件要和桥架配套。支架固定在墙体或楼板上，采取膨
胀螺栓固定。竖向桥架穿楼板时，需要考虑防震要求地方，使用减震支架。

3、 支架和吊架在安装时应挂线或弹线找直,用水平尺找平,以确保安装后横平竖直。
4、 轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统,吊杆直径不应小于8mm,支撑应固
定在主龙骨上,不许可固定在辅助龙骨上。
5、 钢结构:可将支架或吊架直接焊在钢结构上,也可用万能吊具进行安装。
（四） 梯架、托盘、线槽安装
1、 梯架、托盘、线槽用连接板连接,用垫圈、弹垫、螺母紧固,螺母应在梯架、托盘、线槽外侧。
2、 桥架和电气柜、箱、盒接茬时,进线和出线口处应用抱脚连接,并用螺丝紧固,末端应加装封堵。
3、 桥架经过建筑物变形缝(伸缩缝、沉降缝)时,桥架本身应断开,槽内用内连接板搭接,一端不需固定。
4、 电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离方法,具体做法见下图和相关国家标准图集。

注:防火隔板采取矿棉半硬板、Ef～85型耐火隔板。

注:1.施工前将要封堵部位清理千净。
2.防火枕应按次序依次摆放整齐,防火枕和电缆之间空隙≤1cm2。
3.穿墙洞防火枕摆放厚度≥24cm。
4.吊杆长度L由工程设计决定。
5.防火枕规格为三种:Ⅰ型一320×120×25、Ⅱ型一160×120×25、Ⅲ型一160×75×25。

（五） 金属桥架接地保护
1、 桥架全长应为良好电气通路。镀锌制品桥架搭接处用螺母、平垫、弹簧垫紧固后可不做跨接地线。如设计另有要求按设计施工。
2、 桥架做跨接地线时必需确保跨接线平整且呈U形部署

3、 非镀锌电缆桥架间连接板两端跨接铜芯接地线，接地线最小许可截面积大于4mm²；
4、 桥架在建筑变形缝处要做跨接地线,跨接地线要留有余量,跨接地线截面按下表选择。
桥架内最大电缆相导线截面积S（mm2）
保护地线最小截面积Sp（mm2）
S≤16
Sp=S
16＜S≤35
Sp=16
35＜S≤400
Sp=S/2
五、 成品保护
1、 室内沿桥架或托盘敷设电缆,宜在管道及空调工程基础施工完成后进行,预防其它专业施工时损伤电缆。
2、 电缆两端头处门窗装好,并加锁,预防电缆丢失或损毁。
3、 不许可将穿过墙壁桥架和墙上孔洞一起抹死。
4、 桥架盖板应齐全，不得遗漏，并预防损坏和污染线槽。
5、 使用高凳时，注意不要碰坏建筑物墙面及门窗等。
六、 应注意质量问题
1、 沿桥架敷设电缆时,应预防电缆排列混乱,不整齐,交叉严重。在电缆敷设前须将电缆事先排列好,画出排列图表,按图表进行施工。电缆敷设时,应敷设一根整理一根、卡固一根。
2、 电缆弯曲半径不符合要求。在电缆桥架施工时,应事先考虑好电缆路径,满足桥架上敷设最大截面电缆弯曲半径要求,并考虑好电缆排列位置。
七、 安全注意事项
1、 电缆桥架安装时,其下方不应有些人停留。进入现场应戴安全帽。
2、 使用人字梯必需坚固,距梯脚40～60cm处要设拉绳,预防劈开。使用单梯上端要绑牢,下端应有些人扶持。
3、 使用电气设备、电动工具要有可靠保护接地(接零)方法。打眼时,要戴防护眼镜,工作地点下方不得站人。
4、 剔凿出垃圾要做到立即清理，堆放在指定地点。
5、 包装用塑料布及草带等物品应立即分类清除出现场。
6、 多种气瓶存放，要距离明火10m以上，挪动时不能碰撞。氧气瓶不能和可燃气瓶同放
一处。

专业技术责任人： 交底人： 接收人：
