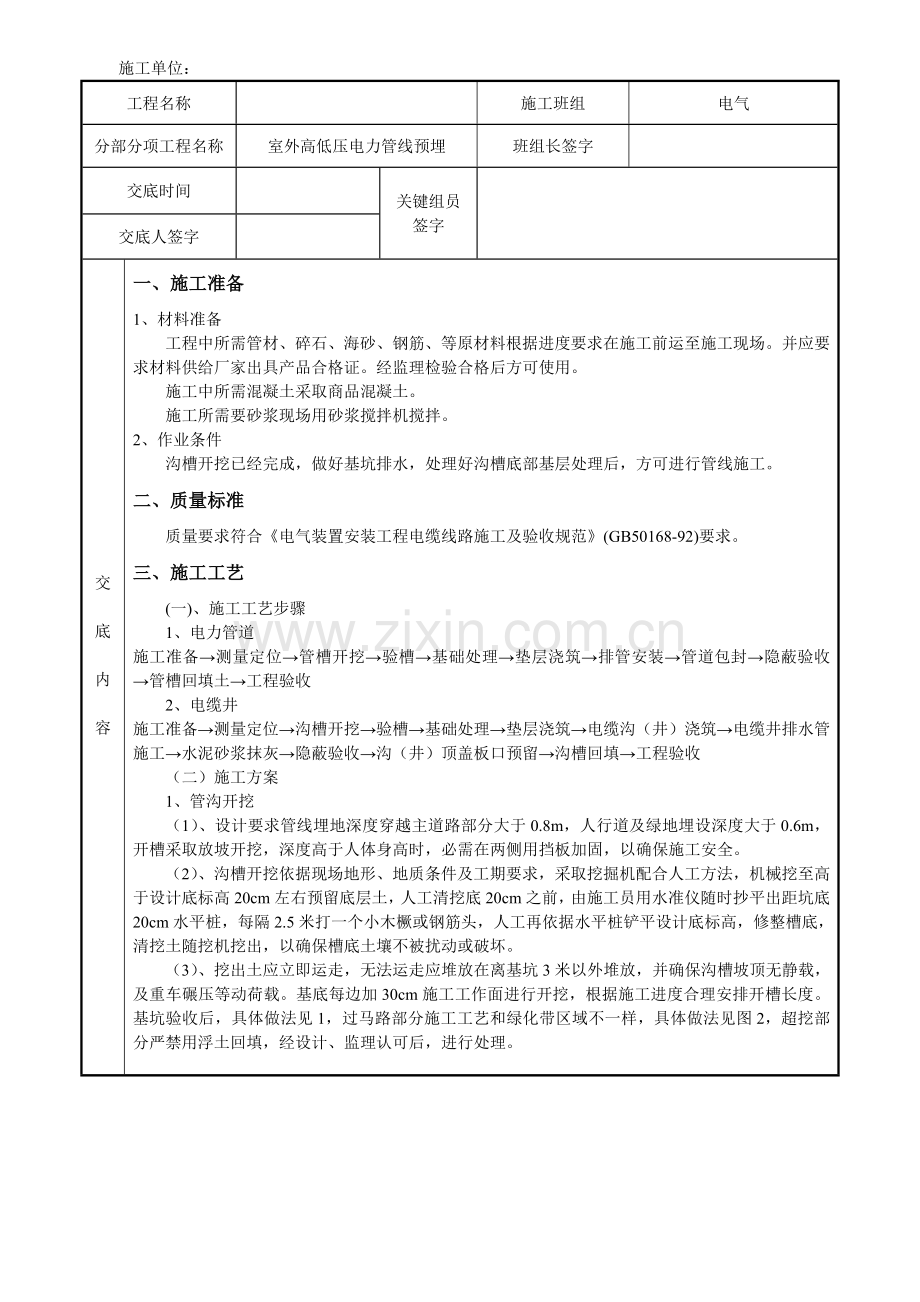

室外电气管线关键技术交底.doc

施工单位：

工程名称

施工班组
电气
分部分项工程名称
室外高低压电力管线预埋
班组长签字

交底时间

关键组员签字

交底人签字

交

底

内

容

一、施工准备
1、材料准备
工程中所需管材、碎石、海砂、钢筋、等原材料根据进度要求在施工前运至施工现场。并应要求材料供给厂家出具产品合格证。经监理检验合格后方可使用。
施工中所需混凝土采取商品混凝土。
施工所需要砂浆现场用砂浆搅拌机搅拌。
2、作业条件
沟槽开挖已经完成，做好基坑排水，处理好沟槽底部基层处理后，方可进行管线施工。
二、质量标准
质量要求符合《电气装置安装工程电缆线路施工及验收规范》(GB50168-92)要求。
三、施工工艺
(一)、施工工艺步骤
1、电力管道
施工准备→测量定位→管槽开挖→验槽→基础处理→垫层浇筑→排管安装→管道包封→隐蔽验收→管槽回填土→工程验收
2、电缆井
施工准备→测量定位→沟槽开挖→验槽→基础处理→垫层浇筑→电缆沟（井）浇筑→电缆井排水管施工→水泥砂浆抹灰→隐蔽验收→沟（井）顶盖板口预留→沟槽回填→工程验收
（二）施工方案
1、管沟开挖
（1）、设计要求管线埋地深度穿越主道路部分大于0.8m，人行道及绿地埋设深度大于0.6m，开槽采取放坡开挖，深度高于人体身高时，必需在两侧用挡板加固，以确保施工安全。
（2）、沟槽开挖依据现场地形、地质条件及工期要求，采取挖掘机配合人工方法，机械挖至高于设计底标高20cm左右预留底层土，人工清挖底20cm之前，由施工员用水准仪随时抄平出距坑底20cm水平桩，每隔2.5米打一个小木橛或钢筋头，人工再依据水平桩铲平设计底标高，修整槽底，清挖土随挖机挖出，以确保槽底土壤不被扰动或破坏。
（3）、挖出土应立即运走，无法运走应堆放在离基坑3米以外堆放，并确保沟槽坡顶无静载，及重车碾压等动荷载。基底每边加30cm施工工作面进行开挖，根据施工进度合理安排开槽长度。基坑验收后，具体做法见1，过马路部分施工工艺和绿化带区域不一样，具体做法见图2，超挖部分严禁用浮土回填，经设计、监理认可后，进行处理。

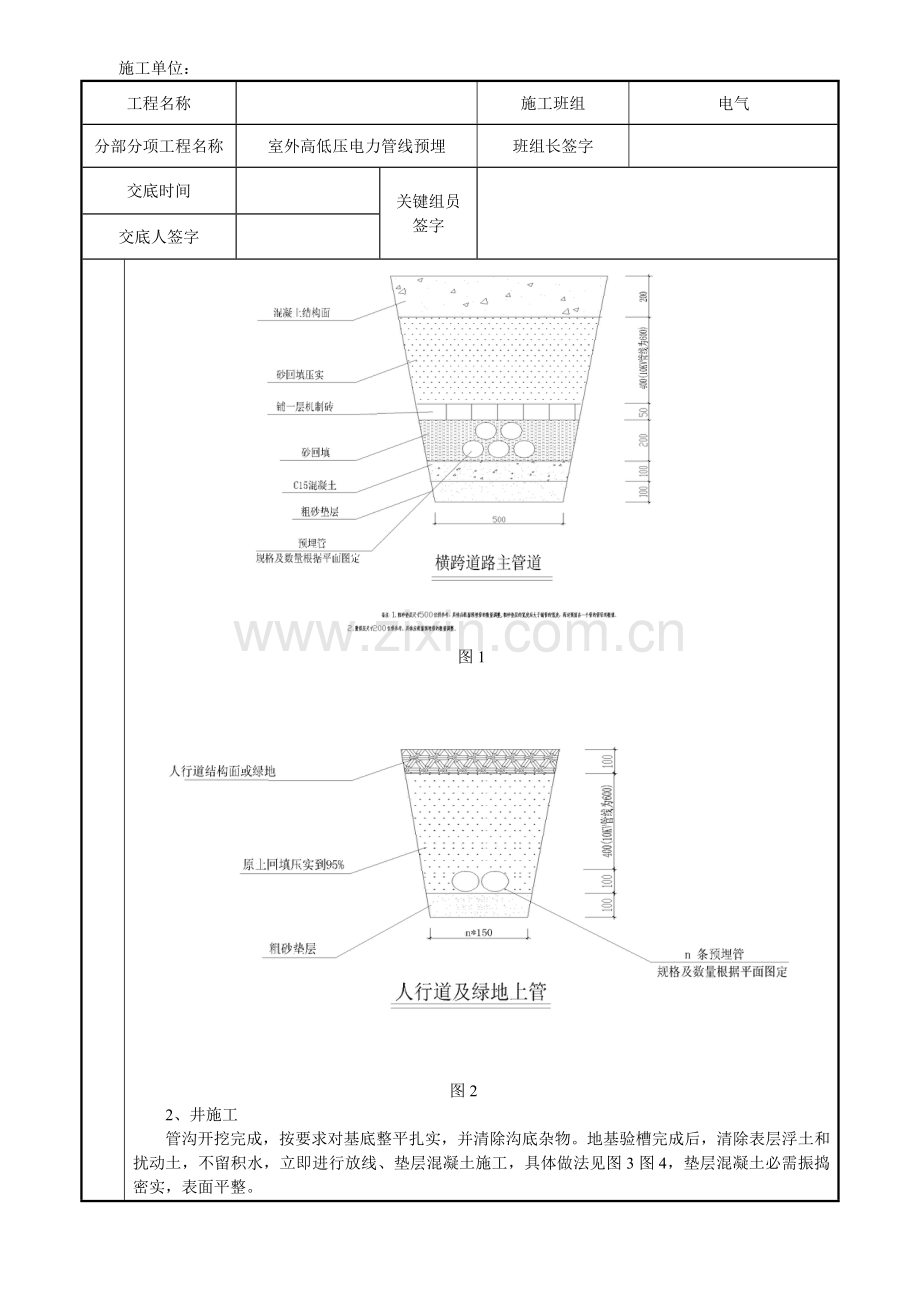

图1

图2
2、井施工
管沟开挖完成，按要求对基底整平扎实，并清除沟底杂物。地基验槽完成后，清除表层浮土和扰动土，不留积水，立即进行放线、垫层混凝土施工，具体做法见图3图4，垫层混凝土必需振捣密实，表面平整。

图3

图4
3、排管安装
（1）、管材及附件验收
因为经过长途运输和数次搬动，必需仔细检验管身有没有裂纹或损伤、防腐是否完整，决不使用任何一个不合格管材。
（2）、排管安装
依据管径大小和现场情况，采取人工安装。下管前，须对槽底尺寸、高程、坡度、地基和基础质量进行检验，并报请监理工程师进行检验核定。下管时应将排管排好，然后对线校正，严格控制中线和标高，自下由上进行下管，并用中心线法或边线法控制排管中线和高程。管道就位后，随时检验管道高程和平直度，发生偏差随时纠正，确保管道排列整齐平顺，接口密闭良好。
4、接口处理
PVC管口应进行刨口处理，以防刮伤电缆，插接前应清理洁净管口，在管井处应该包扎好，以防泥土堵塞管道。
5、沟槽回填
（1）、待管道安装完成并经验收合格后，方可进行海砂回填。
（2）、回填材料选择经试验合格外运材料。回填前，确保沟槽内无积水。不得回填淤泥、腐植土及有机物质。
（3）、海砂回填采取分层对称回填分层扎实方法，每层回填厚度小于500mm。
(4)、回填管道两侧土方时应避免碰撞管道以免损坏，每层回填完后，采取打夯机扎实。
四、质量确保方法
1、沟槽地基处理及管道基础施工要严格根据设计图纸及对应规范要求进行施工，该工序完成后必需进过专业工程师检验及试验部门试验合格后方可进入下一个工序施工。
2、电缆井浇筑前必需对预留孔洞标高、位置及尺寸复核无误后方可进行浇筑。
3、在管道敷设施工中，管道在敷设前必需先报测量组对管道基础标高符合后方可进行管道敷设施工，而且在管道安装后再次对管道标高进行符合，标高无误后方可进入下一工序施工。
4、管道接头处理必需严格根据设计图纸及相关规范要求进行施工。
五、安全、环境确保方法
1、建立和健全各项安全生产制度和方法，树立安全第一思想。
2、全部管理及作业人员必需佩带安全帽。
3、材料堆放必需整齐有序，不得占用施工临时通道及影响正常施工。
六、成品保护
1、管道安装中止时，必需将留下管口临时封闭。
2、安装好管道不得用做支撑或放手板，其支撑、支架、垫块不得用于其它受力点。
3、管道安装完成后，应将全部管口及井口封闭严密，预防杂物进入。
4、预留管口临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
七、注意事项
1、每一个施工工序完成后必需先通知现场施工员进行质量检验，合格后报工程部技术员进行复查并报业主及监理进行检验验收，验收合格后方可进入下一工序施工。
2、不得私自改动图纸设计尺寸、材料等。
3、不得出现不报验私自施工或私自报验。
