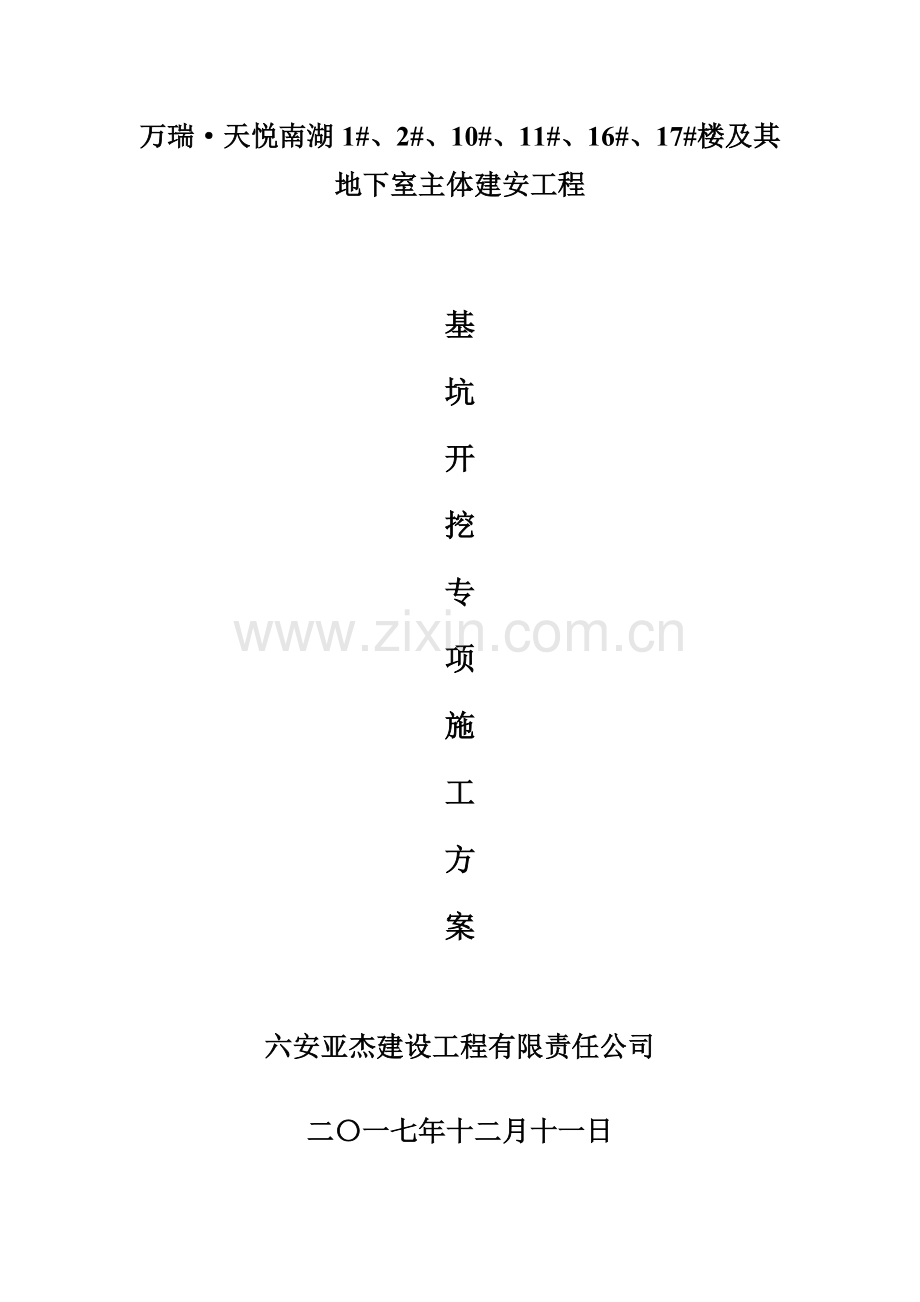

新版深基坑综合项目施工专项方案.doc

万瑞·天悦南湖1#、2#、10#、11#、16#、17#楼及其地下室主体建安工程

基
坑
开
挖
专
项
施
工
方
案
六安亚杰建设工程有限责任公司
二〇一七年十二月十一日

目 录

一、工程概况.........................................2
二、建筑设计特点及编制根据...........................2
三、岩土地质开挖概况.................................3
四、基坑开挖基本规定...............................6

五、总体施工安排……………………………………….............9
六、安全保证办法………………………………………………..10
七、文明施工和环保………………………………………12
八. 基坑开挖环境监测及应急办法………………………………13

基坑开挖专项施工方案
一、工程概况
工程名称：万瑞·天悦南湖一期工程
工程地点：地块位于六安市中心城区南侧，北邻中储粮大道，西临团结路，南侧为锦绣路，东侧为东风路。
建设单位：安徽万瑞房地产开发有限责任公司
设计单位：上海都市建筑设计有限公司
监理单位：六安市建工建设监理有限公司
施工单位：六安亚杰建设工程有限责任公司
勘察单位：安徽省金田建筑设计征询有限责任公司
监督单位：六安市金安区建设工程质量监督站
二、建筑设计特点及编制根据
工程规模：共7栋及其地下室主体建安工程总面积约：约7万平方，其中10#楼为8+1F面积： 4124.34㎡；11#、16#、17#楼为10+1F面积分别：5192.42㎡、5515.02㎡、5461.43㎡；构造形式：框架。1#、2#楼及1#附属商业，1#、2#地上31F、地下1 F；面积分别为：16958.75㎡、16214.40㎡均剪力墙构造，1#附属商业地上2F，面积为1393.4㎡。防火耐火级别：地上二级、地下一级；抗震设防烈度：7度；防火建筑分类：二类；1#、2#楼工程主楼面积含地下室面积，另相临地下车库面积约13000㎡；一类、屋面防水、地下室防水均为一级；本工程建筑物安全级别为二级；地基基本设计级别:甲级；抗震设防类别为原则设防类，主体构造抗震级别：二级，设计使用年限：50年。
主楼合同工期：10#、11#、16#、17#楼240天；1#、2#楼480 天；地下车库单体为 45天。
质量原则：合格；资金来源：自筹；
2、编制阐明及编制根据
基坑支护设计方案。
工程地质勘探报告、地形图和工程测量控制网。
承包单位年度施工筹划对本工程质量和安全文明控制目的规定。
合同文献。
法律、法规、技术规范文献。
工程所涉及国家、行业、地方重要法律、法规、技术规范、规程和公司技术原则及质量、环境、职业安全健康管理体系文献。
《地基与基本施工质量验收规范》GB50202-。
建设部强制性行业原则“建筑施工安全检查评分原则”JGJ59—。
《建筑基坑支护技术规程》JGJ120-
《建筑基坑工程技术规范》YB9258-
《建筑地基解决技术规范》JGJ3-
《建筑地基基本工程施工质量验收规范》GB50202-
三、岩土地质开挖概况
1、拟建场地地貌单元属丘陵，总体地形较平坦，场地西南侧局部地势较低，东南侧24#楼处局部地势较高。勘探孔孔口高程68.76～74.97m，高差6.21m（场地地面标高普通71～73m左右）。
测量基准点BM为场地西北侧团结路中心线与中储粮大道中心线交点，根据规划平面图，该BM点标高为72.58m（吴淞高程）。
2、场地内地基岩土可分为4个工程地质层，各层岩性特性重要如下：
①层素填土（Qml）——层厚0.40～5.60m（普通厚1～2m）。成分重要为粘性土，湿，松散～稍密，土质不均匀。分布普遍。
②层粉质粘土（Q3al+pl）——该层上部重要为粘土。揭露层厚2.20～10.60m，层顶埋深0.40～5.60m，层顶高程64.34～74.07m。褐黄、棕黄色，下部灰白色，硬塑状，含铁锰结核及灰白色粘土条纹，下部含灰白色钙质结核。分布普遍。
③层强风化泥质砂岩（E）——揭露层厚6.00～7.20m，层顶埋深6.00～7.20m，层顶高程6.00～11.70m。砖红、紫红色，风化呈土状，稍湿，密实。分布普遍。
④层中风化泥质砂岩（E）——揭露层厚9.50m（未揭穿），层顶埋深12.50～17.00m，层顶高程54.00～58.73m。砖红、紫红色，泥质构造，属极软岩，岩体基本质量级别属Ⅴ级。分布普遍。
上述各层岩土重要岩土设计参数（土含水量w，湿重度r、孔隙比e、液性指数Il、压缩模量Es、地基承载力特性值fak、基床系数K）建议如下：
地基土重要岩土设计参数
层号及岩性
w
%　　
r
（KN/m3）
e
Il
Es1-2
（MPa）
fak
（kPa）
K
（MPa/m）
②粉质粘土
24.3
19.6
0.70
0.10
14.0
280
50
③强风化泥质砂岩

20.1

20.0
350

④中风化泥质砂岩

压缩性微小
700

3、场地岩土工程条件总体较好，拟建建筑物普通均可考虑选用天然地基基本，持力层选用②层粉质粘土。拟建1#、2#楼层数为29层，可考虑选用CFG桩复合地基，桩端持力层选用③层强风化泥质砂岩。
按《建筑桩基技术规范》（JGJ94 - ）及地区经验，拟建场地CFG桩复合地基桩基参数建议如下：
CFG桩复合地基桩基参数表
层 号
②粉质粘土
③强风化泥质砂岩
极限侧阻力原则值
qsik（kPa）
90
120
极限端阻力原则值
qpk（kPa）

2200
阐明：按规范规定，CFG桩地基竣工验收时，承载力检查应采用复合地基载荷实验。
4、六安市抗震设防烈度为7度，设计基本地震加速度值为0.10g。场地土类型属中硬土，场地类别属Ⅱ类，拟建场地为对建筑抗震有利地段。场地特性周期值为0.35s。
5、场地地下水类型重要为①层填土中赋存上层滞水及③、④层风化泥质砂岩中赋存基岩风化裂隙水，重要接受大气降水、地表水渗入补给，水量普通。
拟建地下室抗浮水位可按其室外地坪标高下1.5m考虑。
6、按《建筑基坑支护技术规程》JGJ120—，拟建场地①、②、③层土与锚杆锚固体极限粘结强度原则值qsk建议如下：
锚杆极限粘结强度原则值
土层名称
一次常压注浆
qsk（kPa）
二次压力注浆
qsk（kPa）
①素填土
20
30
②粉质粘 土
70
90
③强风化泥质砂岩
150
200

锚杆极限抗拔承载力应通过抗拔静载荷实验拟定。若按经验值进行估算，正式施工前应进行抗拔静载荷实验进行验证。
本工程深基坑普通施工办法和规定。内容涉及了基坑排水、降水办法，基坑土方开挖，基坑支护体系选型，挡土支护构造体系计算等等，具备一定参照价值。
四、基坑开挖基本规定
1、.基坑周边、放坡平台施工荷载应按设计规定进行控制；基坑开挖土方不应在邻边建筑及基坑周边影响范畴内堆放，而应及时外运。
2、基坑开挖应采用全面分层开挖或台阶式分层开挖方式；分层厚度不应不不大于4m，开挖过程中暂时边坡坡度不适当不不大于1:1.5。
3、邻近基坑边局部深坑宜在大面积垫层完毕后开挖。
4、基坑开挖应采用信息化施工和动态控制办法，依照基坑放坡体系和周边环境监测数据适时调节基坑开挖施工顺序和施工办法。
5、当场地条件容许，并经验算能保证边坡稳定性时，可采用放坡开挖。多级放坡时应同步验算各级边坡和多级边坡整体稳定性。
6、应依照土层性质、开挖深度、荷载等通过计算拟定坡体坡度、放坡平台宽度。多级放坡开挖基坑，坡间放坡平台宽度不适当不大于3.0m；挖基坑采用降水办法，降水系统宜设立在单级放坡基坑坡顶，或多级放坡基坑放坡平台、坡顶，放坡开挖基坑坡顶及放坡平台施工荷载应符合设计规定。
开挖剖面图及环节如下示意图所示：

五、总体施工安排
1、整体施工不分前期和后期。别的辅助施工工艺可交叉作业。一切施工管理到人、材、物一方面满足，保证主工艺施工总进度筹划实行。
2 施工协调管理
2.1 与设计单位协调
① 进一步理解设计意图及工程规定，依照设计意图提出更详细进一步施工实行方案。
② 会同业主、监理方依照现场实际状况对设计提出合理化建议，完善设计内容和设备选型。
③ 协调施工中需与设计人员协商解决问题，解决不可预测因素引起其他问题。
2.2 与监理单位及业主协调
① 在施工过程中，严格按照经业主及监理单位批准施工组织方案进行对施工进度和施工质量管理，在施工自检上，接受监理工程师验收和检查。
② 贯彻施工单位已建立质量控制，检查管理制度，并以此对各施工工序严格控制，保证工程质量。
③ 所有进入施工现场使用成品、半成品、设备、材料,均积极向业主及监理工程师提交合格证及质保书,并按监理工程师规定对使用材料送检。
2.3 与监测单位协调
① 对监测方案提出合理化建议。
② 及时掌握监测单位反馈监测成果，采用信息法施工，针对监测成果及时会同监理及业主分析，及时指引下步施工。
六、安全保证办法
1、安全总目的
在施工期间，消灭责任性因工重伤以上事故，杜绝火灾事故以及重大、大交通事故。
2、安全保证办法
①.坚持“安全第一，防止为主”方针，项目经理要把安全工作当作第一位工作来抓，加强全员安全意识教诲，夯实安全基本，强化安全保证体系，贯彻安全生产责任制，严格执行安全规程，认真贯彻检查制度，建立安全奖罚，有效控制施工安全。
②.建立健全能有效运营安全管理体系，行使安全监察职能，项目部管理体系见附图。
③.大力履行“FTA”，人体生理节律等安全系统工程管理和安全施工目的管理技术，加大施工现场防护设施和设备投入，保证安全生产建立在科学管理、可靠技术、足够防护设施之上。
④.应理解施工现场周边环境状况，开工前必要熟悉穿越施工范畴电力、电信、通讯和架空高压电线走向及其架设高度，做到不明状况，不盲目施工，以免导致重大事故。
⑤.做好安全防范工作，贯彻各项防洪、防雷、防暴雨、防大风、防火、防煤气工作，做好用电防范工作。
⑥.禁止非工作人员进入施工场地。
⑦.作好劳动保护工作，为所有工作人员提供劳动部门规定劳保用品。
3、安全技术办法
①.施工现场布置应符合防火、防爆、防洪、防雷电等安全规定及文明施工规定，施工现场生产、生活办公用房、仓库、材料堆放场、停车场、修理场等应按批准平面布置图进行布置。
②.现场道路应平整、坚实、保持畅通，危险地点应悬挂按照GB2893—82《安全色》和GB2893-82《安全标志》规定标牌，夜间行人通过坑、洞应设红灯示警，施工现场设立大幅安全宣传标语。
③.现场生产、生活区要设足够消防水源和消防设施网点，消防器材应有专人管理不得乱拿乱放，所有施工人员要熟悉并掌握消防设备性能和用法。
④.各类房屋、库棚、料场等消防安全距离应符合公安部门规定，室内不得堆放易燃品。
⑤.施工现场暂时用电，严格按照《施工现场暂时用电安全技术规范》JGJ6—88规定执行。暂时用电工程安装、维修和拆除，均由通过培训并获得上岗证电工完毕，非专业电工不准进行电工作业。
⑥.施工中发现危及地面建筑物或危险品、文物时，应及时停止施工，待解决完毕方可施工。
⑦.雨季施工时，应按雨季施工规定进行。
4、施工机械安全控制办法
各种机械操作人员和车辆驾驶员，必要获得操作合格证，不准操作与证不相符机械，不准将机械设备交给无本机操作证人员操作，对机械操作人员要建立档案，专人管理。
操作人员必要按照本机阐明规定，严格执行工作前检查制度和工作中注意观测及工作后检查保养制度。
驾驶室或操作室应保持清洁，禁止存储易燃、易爆物品。禁止酒后操作机械，禁止机械带病运转或超负荷运转。
机械设备在施工现场停放时，应选取安全停入地点，夜间应有专人看守。用手柄起动机械应注意手柄倒转伤人，向机械加油时要禁止烟火。禁止对运转中机械设备进行维修、保养、调节等作业。
指挥施工机械作业人员，必要站在可让人瞭望安全地点，并应明确规定指挥联系信号。
使用钢丝绳机械，在运转中禁止用手套或其她物件接触钢丝绳，用钢丝绳拖、拉机械或重物时，人员应远离钢丝绳。
起重作业应严格按照《建筑机械使用安全技术规程》《建筑安装工人安全技术操作规定》规定执行。
定期组织机电设备、车辆安全大检查,对检查中查出安全问题,按照“三不放过”原则进行调查解决，制定防范办法，防止机械事故发生。
七、文明施工和环保
1、工程实行时，将严格遵守《建设工程现场文明施工管理暂行规定》并积极争创文明施工工地。
2、依照现场条件、项目部场地设立施工标示牌，标明建设工程名称、规模及业主、设计、监理、施工单位名称和施工单位负责人，总工程师以及工程开工、竣工日期、施工允许证等。
3、项目经理部指派安全员主抓文明施工、环保工作，并实行责任承包制，将文明施工和环保与各作业组管理人员工资考核挂钩。
4、施工现场场容管理严格按规定办理，并采用如下保证办法：
①.按施工总平面布置图实行管理，施工现场内所有暂时设施均按平面图布置，使施工现场处在有序状态。
②.施工现场设立暂时设施，涉及办公室、宿舍、食堂、厕所等建立住地文明、卫生、防火、责任制，按规定布置防火设施，并贯彻有关负责人管理。
③.工地原材料和半成品不得堆放于围墙外，材料及半成品堆码严格按单位《文明施工管理办法》规定分类堆放，并用标记牌标记清晰，进行必要防护。
④.施工现场内道路平整畅通，排水出口良好，无人作业沟、井、坑均加设护盖和安全防护标志或固填整洁。
⑤.对施工道路加强养护整修，必要时可采用洒水车洒水，避免尘土飞扬，影响环境。
⑥.工程竣工后，按规定及时拆除所有工地围墙、安全防护设施和其他暂时设施，并将工地及周边环境清理整洁，做到工完、料清、场地净。
⑦.施工机械停放整洁有序，废油废液集中倒于土坑内，防止对周边环境污染。
八. 基坑开挖环境监测及应急办法
1、基坑监测
因该基坑周边环境较好，但是地层较差，为了保证工程顺利施工以及基坑安全，该工程必要制定严密监测方案，采用信息法施工，因基坑监测不在本单位施工范畴内，故本施工方案略。详细参见基坑支护设计文献。
2、应急办法
对于基坑开挖过程中突发和偶尔因素下发生事件，咱们一方面应有所预计，依照基坑施工特点，结合详细工程特点制定可行防止办法，以保证施工中不至措手不及，同步可保证基坑安全。
依照基坑设计规定，对于该基坑施工中也许浮现问题及采用办法列表5如下：
表5
浮现问题
应急办法
坡顶水平位移过大
加长加密木桩、砂袋反压坡脚
坡壁渗水量大
增设注浆孔、泄水孔同步加大速凝剂用量
边坡地面下沉或裂缝扩大
封填裂缝、查明因素、必要时先反压
3、应急办法安排
施工现场较窄小，其开挖后周边不适当堆放材料，对其应急所用材料及施工人员、设备拟作如下准备：
①.对其应急材料，备用某些钢管或型钢、红砖、砂、石料、编织袋等，同步与供应商保持密切联系，以保证及时供货。
②.对拟采用办法施工设备，如钻孔机、锚杆机等检修完毕备放基地，以保证及时运送至现场。
③.在基坑开挖过程中，保证24小时有人值班，对其基坑变形以及周边环境变化及时掌握，对其突发问题有一种预估，为应急办法实行提供时间保证。
④.对于抢险人员、储备施工人员20人左右，其技术人员保持通信畅通，保证能及时到位解决突发事件。
