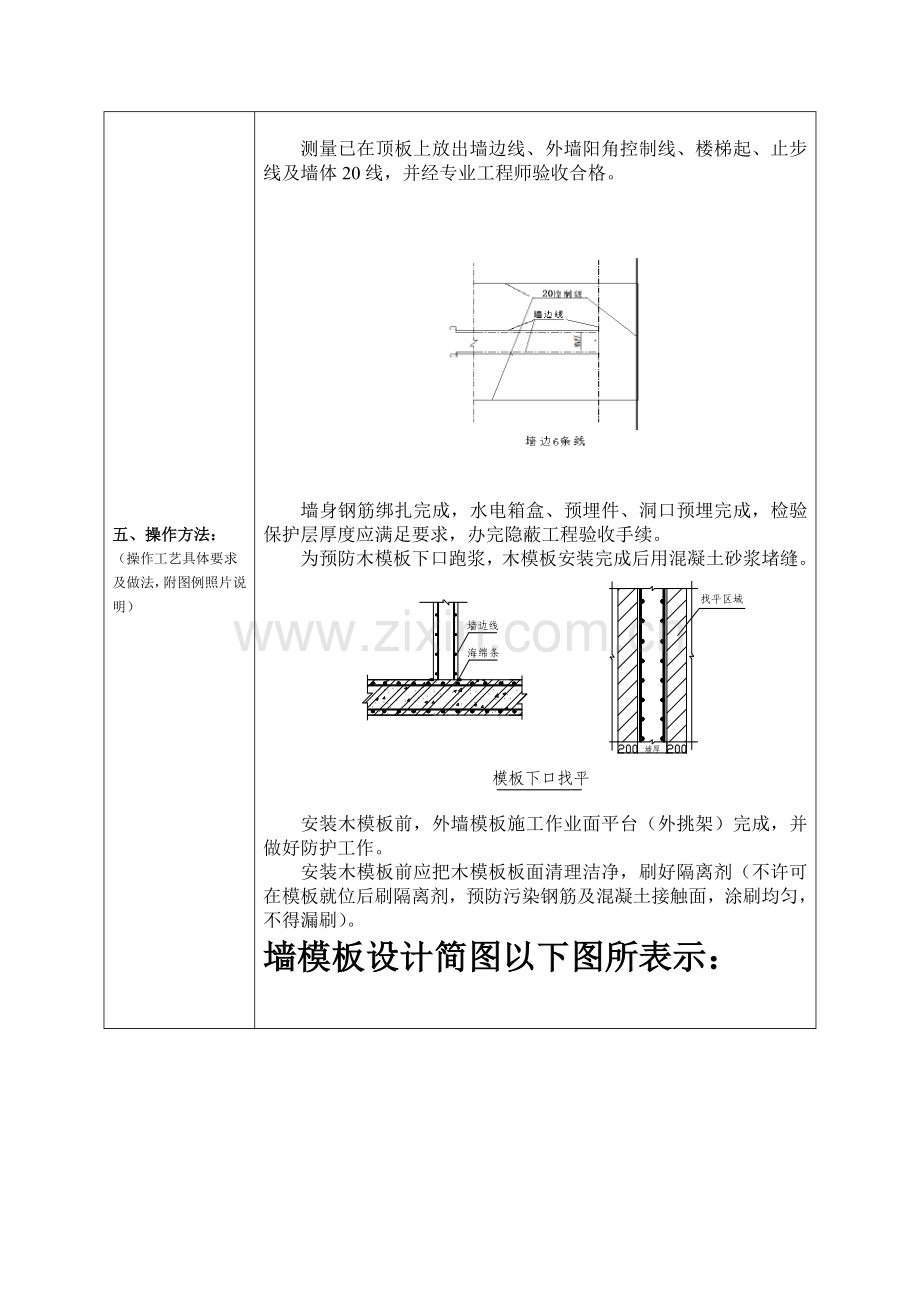

陕建五建分项工程技术交底作业班组名称交底人班组长项目工程师审核交底时间交底地点一、分项工程介绍：（明确材料规格型号、工具用具、场地等）木胶合板：截面尺寸为915*1830*15mm,1220*2440*10mm穿墙螺栓：选择钢制螺栓，直径为M14，螺帽、垫片配套。方木：60*80mm，组拼木模板前方木需进行过刨。钢管：48*3.5系列钢管2机具准备隔离剂：水性脱模剂。通常应各有锤子、斧子、打眼电钻(16)、活动扳子、手锯。水平尺、线坠、撬棍、吊装索具等。扳手、安全带等。二、工作内容：（明确班组分项工程全部施工步骤操作内容）焊定位钢筋放置水泥内撑安内墙模板安外墙内侧模板安外墙外侧模板支设满堂架铺设梁底梁帮支设平板模板加固墙模板加固梁帮待平板钢筋绑扎完成以后支设吊模楼梯、楼板模板施工三、工作安排：（工作部位、作业条件、工作人数、工期要求等）东单元二层模板支设，准备木工作业人员12人，工期要求10天.四、操作步骤：（说明操作工艺前后次序）准备工作外挑架搭设放线墙体钢筋绑扎焊定位钢筋钢筋隐检(墙根电渣压力焊焊渣清理)水电预埋件安装及隐检放置水泥内撑安内墙模板安外墙内侧模板安外墙外侧模板支设满堂架铺设梁底梁帮支设平板模板加固墙模板加固梁帮待平板钢筋绑扎完成以后支设吊模浇筑混凝土拆模、清理、养护楼梯、楼板模板施工五、操作方法：（操作工艺具体要求及做法，附图例照片说明）测量已在顶板上放出墙边线、外墙阳角控制线、楼梯起、止步线及墙体20线，并经专业工程师验收合格。墙身钢筋绑扎完成，水电箱盒、预埋件、洞口预埋完成，检验保护层厚度应满足要求，办完隐蔽工程验收手续。为预防木模板下口跑浆，木模板安装完成后用混凝土砂浆堵缝。安装木模板前，外墙模板施工作业面平台（外挑架）完成，并做好防护工作。安装木模板前应把木模板板面清理洁净，刷好隔离剂（不许可在模板就位后刷隔离剂，预防污染钢筋及混凝土接触面，涂刷均匀，不得漏刷）。墙模板设计简图以下图所表示：安装内横墙、内纵墙模板:根据墙体20线，把木模板初步吊装到位，然后用撬棍深入调整。对称调整使模板垂直度初步到位，在两侧模板全部初调完成后，穿对拉螺栓，墙体两侧模板再同时依据20线调整模板水平位置及垂直度，最终拧紧螺栓。安装井筒模板（电梯井）：以墙体20控制线为准，利用墙体内预埋孔洞搭设支撑平台，用塔吊吊装到支撑平台上，用撬棍深入调整。调整转动装置到位，穿螺栓紧固校正，注意施工缝模板连接处必需严密、牢靠可靠，以免出现错台和漏浆现象。 安装外墙外侧模板：模板放在挑架工作平台架上，将模板就位，穿螺栓紧固校正，注意施工缝模板连接处必需严密、牢靠可靠，预防出现错台和漏浆现象。施工方法依据现场施工条件，拼装成整体木模板。模板拼接简图以下图所表示：次楞：选择木楞，宽度(mm):60，高度(mm):80，次楞肢数:1，次楞间距(mm):300主楞：钢楞，截面类型:圆钢管483.5（双钢管）穿墙螺栓：直径M14，穿墙螺栓水平间距(mm)：500，竖向间距(mm)：为500mm/600mm；以下图所表示：结构板厚为10cm内墙配板图板高(2.78)=2.9m板厚(0.1)顶模模板厚度（0.01m）自由高度0.01m1、堵头板为内包（小包法），堵头板应作为字母口，将墙体侧模板扣住。外墙模板加固示意图堵头模板加工图以下图所表示：六、质量验收标准：（本分项验收标准及紧后工序移交处理方法）木模板下口及木模板和角模接缝处要严实，不得漏浆。模板接缝处，接缝最大宽度不应超出2mm，模板和混凝土接触面应清理洁净、平整，并用水泥砂浆堵缝严密。隔离剂(脱模剂)涂刷均匀。许可偏差以下表：木模板安装质量标准项 目许可偏差（mm）备注墙、轴线位移3尺检标 高5墙、截面尺寸2每层垂直32m靠尺检验表面平整度2预留洞截面内部尺寸10尺检中心线位移10七、安全注意事项：（操作过程安全操作要求及注意事项）1模板使用前应严格检验吊钩等部位是否连接牢靠，严禁使用不合格模板、杆件、连接件和支撑件。2木模板安装按支模工序进行，立模未连接固定前，应设临时支撑以防模板倾倒。3木模板支模作业应有安全架子，严禁利用拉杆和支撑攀登上下。4严禁在梁模上行走，模板必需架设牢靠，连接可靠。5拆模时间应按要求实施，或经技术人员同意。拆模应按工艺实施，严禁猛撬、硬砸或大面积撬落和拉倒。6木模板应在要求场地存放，若需要在施工楼层上存放时必需有可靠防倾倒方法，并不得沿外墙存放。7模板起吊前应检验吊装用绳索、卡具及吊环是否完整有效，并应先拆除全部临时支撑，经检验无误后方可起吊。8在吊装木模板时，必需由专业信号工指挥塔吊，统一协调，预防吊装时发生碰挂及脱钩等事故。八、文明及绿色施工要求：（明确材料堆放、使用要求、工完场清、产品保护等要求） 施工过程中严格根据项目配板方案配板，不得乱裁浪费模板。 施工中定时洒水，预防锯末乱飞。 施工完成后统一清理废料、锯末做到工完场清。操作工人签字：
