中 铁 建 工 集 团 有 限 公 司
CHINA RAILWAY CONSTRUCTION ENGINEERING GROUP CORPORATION LIMITED

新建湛江东海岛湛江西站站房（土建）工程

电缆桥架安装
分项工程技术交底

编制人：
审批人：
交底人：
日 期：

中铁建工集团
新建湛江东海岛湛江西站站房（土建）工程项目经理部

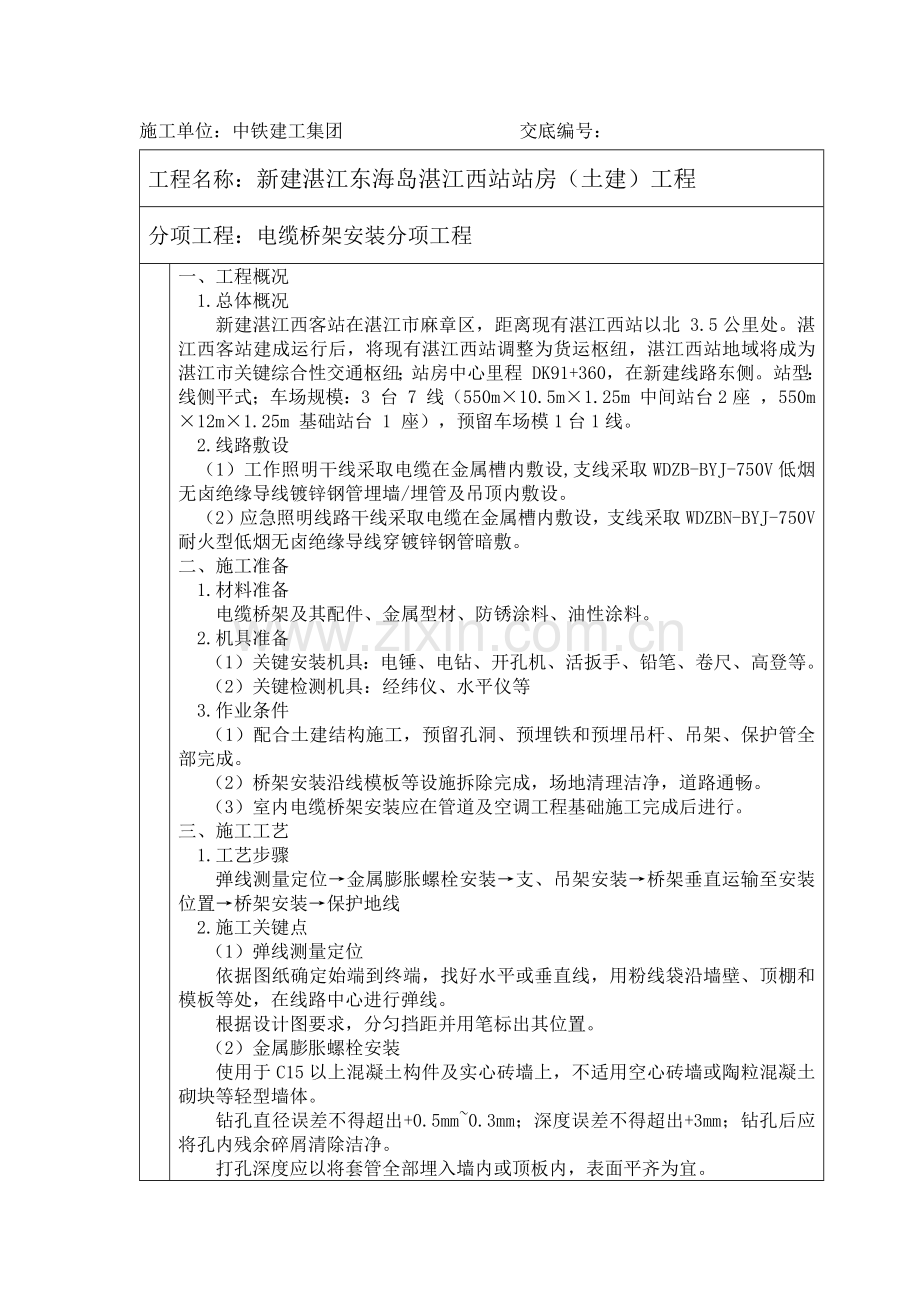

施工单位：中铁建工集团 交底编号：
工程名称：新建湛江东海岛湛江西站站房（土建）工程
分项工程：电缆桥架安装分项工程

一、工程概况
1.总体概况
新建湛江西客站在湛江市麻章区，距离现有湛江西站以北 3.5公里处。湛江西客站建成运行后，将现有湛江西站调整为货运枢纽，湛江西站地域将成为湛江市关键综合性交通枢纽；站房中心里程 DK91+360，在新建线路东侧。站型：线侧平式；车场规模：3 台 7 线（550m×10.5m×1.25m 中间站台2座 ，550m×12m×1.25m 基础站台 1 座），预留车场模1台1线。
2.线路敷设
（1）工作照明干线采取电缆在金属槽内敷设,支线采取WDZB-BYJ-750V低烟无卤绝缘导线镀锌钢管埋墙/埋管及吊顶内敷设。
（2）应急照明线路干线采取电缆在金属槽内敷设，支线采取WDZBN-BYJ-750V耐火型低烟无卤绝缘导线穿镀锌钢管暗敷。
二、施工准备
1.材料准备
电缆桥架及其配件、金属型材、防锈涂料、油性涂料。
2.机具准备
（1）关键安装机具：电锤、电钻、开孔机、活扳手、铅笔、卷尺、高登等。
（2）关键检测机具：经纬仪、水平仪等
3.作业条件
（1）配合土建结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管全部完成。
（2）桥架安装沿线模板等设施拆除完成，场地清理洁净，道路通畅。
（3）室内电缆桥架安装应在管道及空调工程基础施工完成后进行。
三、施工工艺
1.工艺步骤
弹线测量定位→金属膨胀螺栓安装→支、吊架安装→桥架垂直运输至安装位置→桥架安装→保护地线
2.施工关键点
（1）弹线测量定位
依据图纸确定始端到终端，找好水平或垂直线，用粉线袋沿墙壁、顶棚和模板等处，在线路中心进行弹线。
根据设计图要求，分匀挡距并用笔标出其位置。
（2）金属膨胀螺栓安装
使用于C15以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。
钻孔直径误差不得超出+0.5mm~0.3mm；深度误差不得超出+3mm；钻孔后应将孔内残余碎屑清除洁净。
打孔深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。
用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2mm。
（3）支、吊架安装
①支吊架位置确实定
在确定支吊架位置时，应符合设计要求，当设计无明确要求时，也可按厂家提供铲平、特征数据确定。
电缆桥架水平敷设时，支撑跨距通常为1.5~3m。
电缆桥架垂直敷设时，固定点间距不宜大于2m。
非直线段支吊架位置见图1、图2、图3，桥架弯通或三通、四通弯曲半径小于300mm时，应在距弯曲段和直线段接合处300~600mm直线段侧设置一个支吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支吊架。

图1 弯通

图2 三通

图3 四通

②门型角钢支架制作安装
电缆桥架垂直安装，可使用门型角钢支架固定托盘或梯架，门型角钢支架一个用整根角钢割角煨制焊接制作，图4所表示。

b—桥架或托盘宽度；f—两梯架或托盘中间距离
图4 角钢焊接支架制作图
支架角钢规格应依据托盘、梯架规格和层数选择。组装式支架支架腿开孔尺寸应相同，左右两个支架开孔位置应对称部署，支架角钢掰角长度应和角钢宽度相同，并向两个方向掰角。
门型角钢支架在建筑物墙体上安装方法，有直埋式和用预埋螺栓固定两种方法。单层桥架支架埋深通常为150mm，多层支架埋设深度为200~300mm。
门型角钢支架用螺栓固定时，应使用M10×150螺栓，螺栓可随墙体砌筑也可将螺栓埋设在预制混凝土砌块上，待墙体施工时，再把预制混凝土砌块随墙砌在给定位置上。
角钢吊架吊装安装方法图5所表示。

图5 角钢吊架悬吊桥架安装

圆钢双杆吊架悬吊安装图6所表示。

图6 用双杆吊架悬吊托盘桥架

③电缆桥架支吊架调整
电缆桥架安装中，对桥架支吊架及托臂位置误差，应严格控制。电缆桥架支吊架及托臂或立柱应安装牢靠，横平竖直。托臂及支吊架同层横档应在同一水平面上，其高低偏差不应大于5mm，预防纵向偏差过大使安装后托盘、梯架在支吊点悬空而不能和支吊架或托臂直接接触；桥架支吊架或托臂沿桥架走向左右偏差不应大于10mm，支吊架或托臂横向偏差过大可能会使相邻托盘、桥架错位为无法链接或安装后电缆桥架部署而影响美观。
（4）电缆桥架安装
当电缆桥架支吊架及托臂安装调整后，即可进行托盘或桥架安装。托盘或梯架安装，应先从始端直线端开始，先把起始端托盘或桥架位置确定好，固定牢靠，然后再沿桥架全长逐段地对托盘或梯架进行部署。
①电缆桥架组装
电缆桥架托盘或梯架直线段和各类弯通端部侧边上全部有螺栓连接孔，当托盘或梯架直线段和直线段之间和直线段和弯通段之间需要连接时，在其外侧应使用和其配套直线链接板（直接板）和螺栓进行连接。
电缆桥架水平安装时，其直接板连接处，不应该置于支撑跨距1/2处或支撑点上，桥架连接处应尽可能置于支撑跨距1/4处。
在同一平面上连接两段需要变换高度直线段托盘、桥架，能够配置变宽连接板或变高连接板，连接螺栓螺母应置于托盘或梯架外侧。
电缆桥架末端，应使用终端板进行封闭。
钢制电缆桥架托盘或梯架直线段长度超出30m，应有伸缩节，在跨越建筑物伸缩缝处也应装设伸缩缝，还能够把桥架断开，断开长度不宜小于100mm。电缆桥架组装好后，直线段应该在同一直线上，偏差不应大于10mm。
由托盘或梯架需要引出配管时，应使用钢导管，引出位置能够在底板上也能够在侧边上，当托盘或梯架开孔时，应使用开孔器开孔，确保底板或侧边不变形，开孔处应切口整齐，管径吻合。严禁使用电焊割孔或气焊吹孔。钢管和托盘或梯架连接时，应使用管接头固定。图7所表示。

（a）和套接紧定式导管连接

（b）和镀锌钢管连接
图7 桥架和电线导管连接
②电缆桥架防火封堵
电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离方法，预防火灾沿线路延燃。
施工前将要封堵部位清理洁净，阻火包应按次序依次摆放整齐，阻火包和电缆之间空隙≤1cm2.穿墙洞阻火包摆放厚度≥24cm。电缆桥架穿越防火墙时图8施工；电缆桥架穿楼板防火做法图9所表示。
电缆桥架安装时和其它管线间距离，电缆托盘、梯架和多种管道平行或交叉其最小净距应符合表1所要求：

表1 电缆桥架和各管道最小净距
管道类别
平行净距（m）
交叉净距（m）
通常工艺管道
0.4
0.3
腐蚀及易燃易爆气体管道
0.5
0.5
热力管道
有保温层
0.5
0.3
无保温层
1.0
0.5

图8 电缆桥架穿越防火墙做法

图9 电缆桥架穿越防火楼板做法

③电缆桥架接地
电缆桥架装置系统应含有可靠电气连接并接地。金属电缆支架、电缆导管必需和PE或PEN线连接可靠。在接地孔处，应将丝扣、接触点和接触面上任何不导电涂层和类似表面清理洁净。
防火电缆桥架间连接板两端跨接编织铜线，接地线最小许可截面积大于4mm2；
镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈链接固定螺栓。
多层桥架当利用桥架接地保护干线时，应将每层桥架端部用16mm2软铜线并联起来，再和总接地干线相通。

图10 电缆桥架连接接地保护图
④托盘桥架、梯架盖板安装
盖板是和托盘、梯架配套使用，可防雨、防尘、防晒及控制电缆屏蔽和高压电缆对外干扰，还能够预防机械损伤。
当桥架内电缆、电线敷设完成后，即可进行盖板安装，盖板和托盘或梯架连接，有使用锁扣固定，还有带钩螺栓在托盘或梯架上固定，具体固定方法依据厂家供货情况安装。
四、质量标准
1.主控项目
金属电缆桥架及其支架和引入或引出金属电缆导管必需接地（PE）或接零（PEN）可靠，且必需符合下列要求：
①金属电缆桥架及其支架全长应不少于2处和接地（PE）或接零（PEN）干线相连接；
②非镀锌电缆桥架间连接板两端跨接铜芯接地线，接地线最小许可截面积大于4mm2；
③镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于2个防松螺栓帽或防松垫圈连接固定螺栓。
2.通常项目
电缆桥架安装应符合下列要求：
①直线段钢制电缆桥架长度超出30m、铝合金或玻璃钢制电缆桥架长度超出15m设有伸缩节，电缆桥架跨越建筑物变形缝处设置赔偿装置；
②电缆桥架转弯处弯曲半径，大于桥架内电缆最小许可弯曲半径，电缆最小许可弯曲半径如表2；
③当设计无要求时，电缆桥架水平安装支架间距为1.5~3m；垂直安装支架间距小于2m；
④桥架和支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母在桥架外侧；
表2 电缆最小弯曲半径
序号
电缆种类
最小许可弯曲半径
1
无铅包钢铠护套橡皮绝缘电力电缆
10D
2
有钢铠护套橡皮绝缘电力电缆
20D
3
聚氯乙烯绝缘电力电缆
10D
4
交联聚氯乙烯绝缘电力电缆
15D
5
多芯控制电缆
10D
注：D为电缆外径

⑤电缆桥架敷设在易燃易爆气体管道和热力管道下方，当设计无要求时，和管道最小净距，应符合表1要求；
⑥敷设在竖井内和穿越不一样防火区桥架，按设计要求位置，有防火歌堵方法。
⑦支架焊接固定时，焊缝饱满；膨胀螺栓固定时，选择螺栓适配，连接紧固，防松零件齐全。

五、成品保护
1.不许可将穿过墙壁桥架和墙上孔洞一起抹死。
2.当其它专业在已经安装完成桥架上施工时，如上土建批腻子，管道刷油时，应对桥架进行覆盖，预防污染桥架。
3.桥架盖板应齐全，不得遗漏，并预防损坏和污染线槽。
4.使用高登时，注意不要碰坏建筑物墙面及门窗。
六、安全环境保护方法
1.电缆桥架安装时，其下方不应有些人停留。进入现场应戴好安全帽。高空作业时应系好安全带。
2.使用人字梯必需坚固，距梯角40~60cm处要设拉绳，预防劈开。使用单梯上端要绑牢，下端应有些人扶持。
3.使用电气设备、电动工具要有可靠接地保护方法。打眼时，要戴好防护眼镜，工作地点下方不得站人。
4.剔凿处垃圾要做到立即清理，堆放在指定地点。
5.多种气瓶存放，要距离明火10m以上，挪动时不能碰撞。氧气瓶不能和可燃气瓶同放一处。
6.包装用塑料布及草带等物品应立即分类清除出现场。
