庐江县庐江中心城
46#楼项目工程

施
工
升
降
机
基
础
施
工
方
案

江苏大汉建设实业集团有限责任公司
二0一七年六月

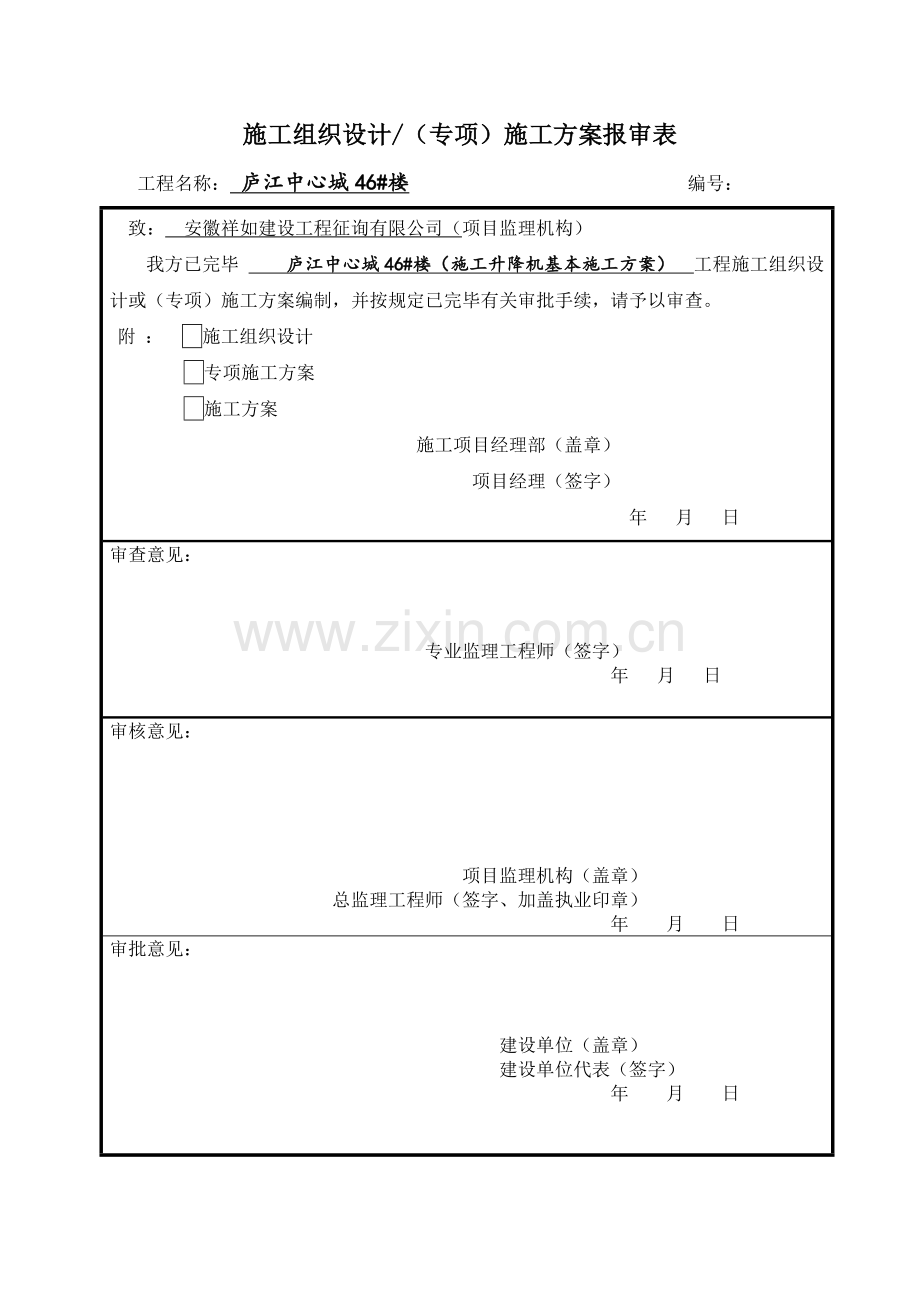

施工组织设计/（专项）施工方案报审表
工程名称： 庐江中心城46#楼 编号：
致： 安徽祥如建设工程征询有限公司（项目监理机构）
我方已完毕 庐江中心城46#楼（施工升降机基本施工方案） 工程施工组织设计或（专项）施工方案编制，并按规定已完毕有关审批手续，请予以审查。
附 ： 施工组织设计
专项施工方案
施工方案
施工项目经理部（盖章）
项目经理（签字）
年 月 日
审查意见：

专业监理工程师（签字）
年 月 日
审核意见：

项目监理机构（盖章）
总监理工程师（签字、加盖执业印章）
年 月 日
审批意见：

建设单位（盖章）
建设单位代表（签字）
年 月 日

第一节 工程及施工升降机简介

①、设备简介：
生产厂家： 安徽丰海起重设备制造有限公司 ，设备型号： SSD60/60 ，
设备独立高度： 10 米，最后安装高度： 28 米，台数： 1 。

②、工程概况：
本工程为庐江中心城46#楼及综合体项目工程，位于安徽省庐江县文明中路西侧、庐江县人民医院北侧，总建筑面积约 77263.34㎡。
本工程为庐江县庐江中心城46#楼项目工程 ，本工程相对标高+0.000相对于绝对标高值为11.5m、室内外高差为0.30m，重要使用功能为商业。建筑工程级别为一级，设计使用年限50年；建筑面积为77263.34㎡，其中地上62461.18㎡、地下14799.16㎡、建筑基底面积7045㎡；建筑层数为地上28层、地下2层，建筑高度99.9m。耐火级别为Ⅰ级、地下室耐火级别为Ⅰ级；屋面防水级别为Ⅰ级、地下室防水级别为Ⅰ级；抗震设防烈度为7度；重要构造类型为钢筋混凝土框架构造。
工程建设一览表
建设单位
安徽省庐江县云升房地产开发有限公司
监理单位
安徽祥如建设工程征询有限公司
设计单位
合肥工业大学建筑设计研究院
施工单位
江苏大汉建设实业集团有限责任公司
勘察单位
安徽工程勘察院

③、编制根据：
本工程方案编制，施工过程，及验收根据如下原则及规范：
1、本工程庐江中心城46#楼施工图纸。
2、SSD60/60型施工升降机使用阐明书。
3、设计施工图纸、会审纪要。
4、《建设施工高处作业安全技术规程》JGJ80-91 ) 。
5、《建设施工安全检查原则》JGJ59-
6、《施工手册》第四版缩印本
7、《钢构造设计规范》GB50017-
8、《施工升降机安全规程》GB10055-
9、《建筑机械使用安全技术规程》JGJ33-
10、《施工升降机》GB10054-
11、《起重机械安全规程》GB6067-1985
12、《建筑起重机械安全监督管理规定》建设部166号
13、《建筑机械技术实验规程》JGJ34-86
14、《建筑施工特种作业人员管理规定》建质【】75号

④、施工升降机基本设计概况：
依照 庐江中心城46#楼 工程施工总平面图布置。拟在本工程椭圆采用井筒内 设立SSD60/60施工升降机1 座。
⑤、施工升降机覆盖范畴内环境及安装注意事项：
依照现场实际状况分析安装可运用商业楼部位塔吊配合安装。
、施工升降机重要构造简介
SSD60/60施工升降机重要由导轨支架、吊笼、自升平台、安装把杆、滑轮、钢丝绳、曳引机、对重、防护围栏及其她安全附件等构成，（如图1所示）

（1）、导轨支架（图2）：是升降机重要构造，重要由底盘、原则节、自升平台、安装把杆构成。

（2）、吊笼（图3）：是由型钢焊接而成一种框架构造，是运送货品一种篮子，又称吊篮，两侧有防护网，前有进料门，后有出料门。吊笼下降究竟层时，前防护门自动打开。吊笼上设立了防坠安全器，如浮现意外如钢丝绳断裂时弹簧推动滚子式安全器动作，吊笼掣停在导轨上，防止坠落，起到安全保护作用。

（3）、曳引机：本升降机牵引机采用曳引摩擦驱动。曳引机直径是钢丝绳直径30倍，钢丝绳受力合理，延长了使用寿命。采用锥形制动电机内置刹车装置，机电连锁，刹车安全快捷。
（4）、对重块：本机对重由钢制笼框内填用C25砼制混凝土块构成，为保证安装时混凝土块强度达标，应在浇注基本时同步浇筑混凝土块。规定：对重块60块/台，尺寸为330mm×225mm×125mm，每边误差不得不不大于2mm，每块重量22±1kg，因而浇注时要充分振实，保证尺寸和重量，否则将影响安装和机械运营性能。
、施工升降机重要性能参数：
重要性能
单位
参数
架设高度
m
独立高度
附着高度
m
10
30
50
80
吊笼提高高度
m
6
26
46
76
额定提高质量
Kg
600
额定提高速度
m/min
35
原则节尺寸
（长×宽×高）
mm
900×900×1988
吊笼尺寸
（长×宽×高）
mm
3000×1300×
吊笼质量
Kg
2×480
电机型号

ZD232-4 5.5kw
电气参数【电压】
V
380V±5％50HZ
工作环境温度
°C
-20°C~+40°C
整机质量
T
4.4
5.8
7.2
9.3

第二节 施工升降机基本
①基本简介：
升降机基本应当满足《SSD60/60施工升降机使用阐明书》（在交货时由我公司提供）中各项规定，此外，还须符合本地关于安全法规。
基本所能承受载荷不得不大于80kPa，基本采用C25砼浇筑；周边必要有良好排水办法。为了便于升降机附墙安装，基本相对于建筑物位置依照下图建筑。强度达到原则强度70%后方可紧固地脚螺栓，安装上部构造。
SSD60/60施工升降机基本图：

②技术规定：
1.基本尺寸如图，单位mm；
2.混凝土基本板下地面承载力应不不大于100Kpa；
3. 30米如下低架采用C25砼浇筑，30米以上低架采用C30砼浇筑；
4.基本表面平面度偏差不不不大于10mm；
5.基本座周边须考虑排水办法，基本不得有积水；
第三节 基本施工
(1) 基本施工前，依照平面尺寸定位图，组织人员弹线，规定线条清晰、精准。
(2) 基本吊模施工时，4个阳角部位可采用止水螺杆+竖向双钢管+双螺帽进行可靠拉结，基本顶面用40mm×90mm木枋与模板进行固定，基本侧模用水泥钉将短木枋与顶板构造固定牢固、木枋间距1m。
(3) 施工升降机基本钢筋绑扎时，应注意控制保护层厚度，垫块及马镫按1个/m2设立。起步1排钢筋应满扎，别的按梅花形跳扎。
(4) 混凝土浇筑前，由厂家进行螺栓预埋，必要与钢筋网格绑扎成整体，不容许以点焊办法固定，预埋螺栓必要定位精准、垂直安装。
(5) 混凝土浇筑时，应注意振捣密实，并做好表面收光，且每个升降机基本均应留置同养及标养试块，同养试块强度达到设计强度75%后方可安装升降机。
(6) 基本表面应平整，在中心2m×2m范畴内不不不大于5/1000。
(7) 施工电梯有效期间，考虑地下室顶板上做材料堆场，暂不回填土，基本顶比周边构造面高，可不考虑排水，但须及时清理顶板积水、且基本一跨内不容许堆放材料或其她重物等。
(8) 施工电梯拆除后，基本应凿除、清理完毕。
(9) 基本接地：可采用长度不短于1m，厚3mmA48钢管或40×4mm角钢，竖直打入基坑土体中作接地极，上端露出地面30-60mm，并焊有接地螺栓，以便接线，接线采用40×4镀锌扁铁。
第四节 计算书及有关附件
地下室顶板设计考虑：施工升降机基本定位在地下室顶板上面，下部有柱梁作为支撑体系，靠框架柱传导竖向力。
依照《SSD60×60型施工升降机使用阐明书》，其整机质量为6000kg，计算安装高度取30m，考虑动载、风荷载等不拟定因素影响，近似地取安全系数n=2，施基本承受荷载P=2×6000kg=12t。升降机整机及基本荷载值为：12×10/（4×3.5）+25×0.4=18.57 kN/m2。
依照《SCD200/200TDE型施工升降机使用阐明书》，基本所受静力荷载G=底架围栏自重+吊笼自重+导轨架重量*1.3=5500+1.3×150×58/1.5=13040kg，额定载重量kg，考虑动载、风荷载等不拟定因素影响，近似地取安全系数n=2，基本承载力P=2G=26080kg，计算安装高度取30m。升降机整机及基本荷载值为：26.08×10/（4×6）+25×0.48=22.86kN/m2＜f设计。由于此升降机荷载值与设计荷载值较为接近，拟在地下室-2F、-1F基本相应区域加设钢管支撑架。选用Φ48×3.0钢管，在基本区域一跨内整体搭设，顶板下钢管支撑横距0.6mm、纵距为0.6m，步距1.2m，主、次梁底部加设1根钢管，纵横向水平钢管满拉。所有钢管顶部设卡托，卡托与顶板构造间用木枋填充。搭设前可先弹线，使地下室2层架体支撑上下相应。
第五节 安装前准备

升降机安装前准备工作：
1、浇筑基本，预埋地脚螺丝，基本周边挖排水沟；
2、拟定附墙架与建筑物连接方案，按需要，准备好预埋件或固定件等；
3、应具备适当起重设备及安装工具；
4、应具备运送和堆置升降机零件道路及场地；
5、依照楼层高度和升降机吊笼停靠位置搭设接料平台；
6、。依照顾客需要，自备站台附件，如：过桥板、安全栏杆等；
7、按关于规定和规定，设立保护接地装置，接地电阻≦4Ω；
8、按关于规定和规定，工地供电电源电压最大偏差为±5%，供电功率不不大于电机总功率；
9、准备如下电缆线：
A）一根5芯电缆（3×6+2×4），长度：电源→控制箱
B）两根4芯电缆（3×4+2.5），长度：控制箱→架体+架体高度
C）六根2芯电缆（2×1.5），长度：控制箱→架体
D）两根2芯电缆（2×1.5），长度：架体高度+30m
10、若工地采用发电机供电，必要配备无功补偿设备及稳压设备，以保证电源质量；
11、工地应当配备适当漏电保护开关；
12、润滑油（油品见卷扬机提示牌）3kg，钙基润滑油（黄油）5kg。
