测量放线及高程控制专项综合标准施工专业方案.doc

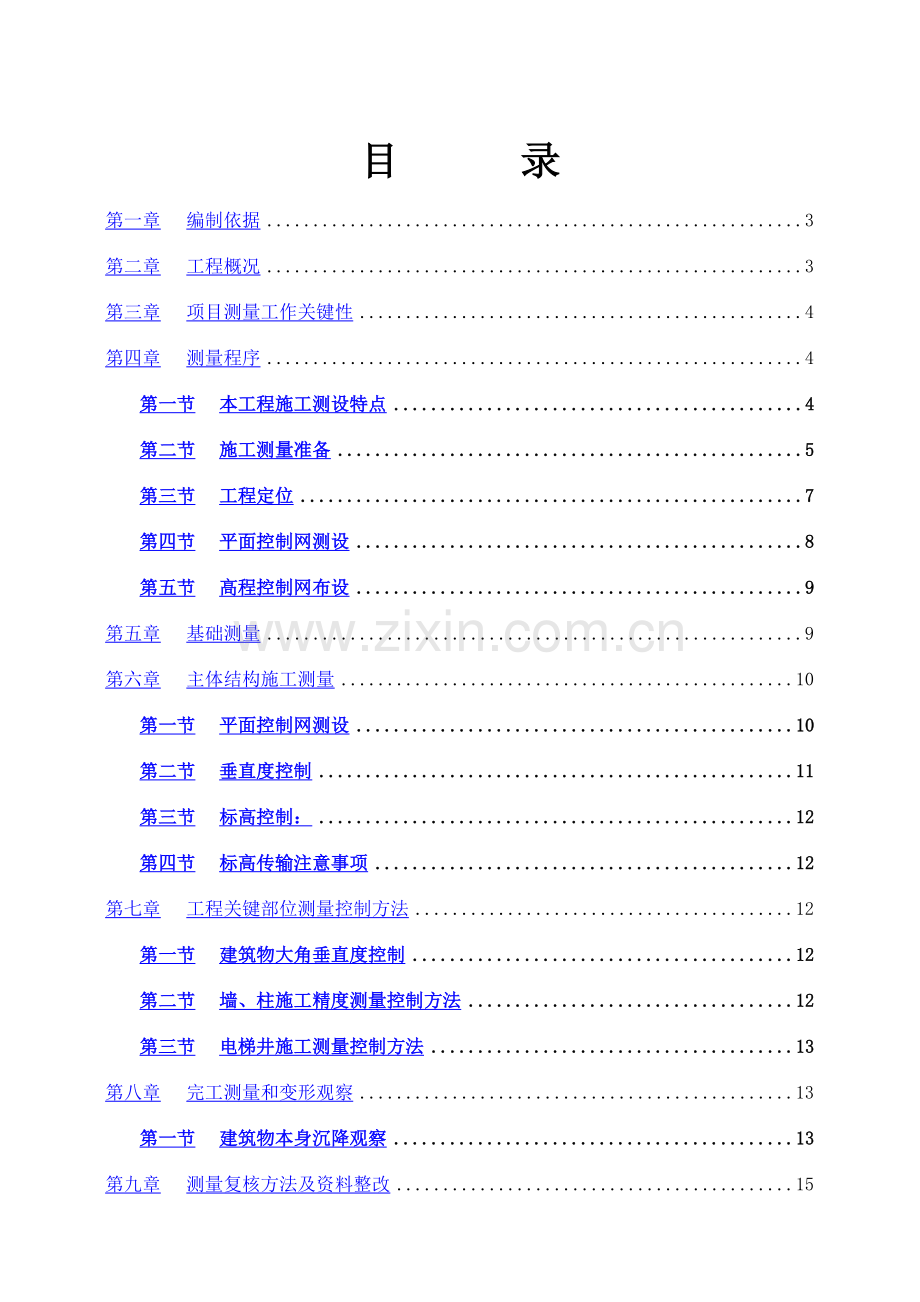

目 录
第一章 编制依据 3
第二章 工程概况 3
第三章 项目测量工作关键性 4
第四章 测量程序 4
第一节 本工程施工测设特点 4
第二节 施工测量准备 5
第三节 工程定位 7
第四节 平面控制网测设 8
第五节 高程控制网布设 9
第五章 基础测量 9
第六章 主体结构施工测量 10
第一节 平面控制网测设 10
第二节 垂直度控制 11
第三节 标高控制： 12
第四节 标高传输注意事项 12
第七章 工程关键部位测量控制方法 12
第一节 建筑物大角垂直度控制 12
第二节 墙、柱施工精度测量控制方法 12
第三节 电梯井施工测量控制方法 13
第八章 完工测量和变形观察 13
第一节 建筑物本身沉降观察 13
第九章 测量复核方法及资料整改 15
第十章 施工测量工作组织和管理 15
第一节 关键仪器配置情况 15
第二节 施工测量管理人员组成 16
第三节 仪器保养和使用制度 16
第四节 测量管理制度 17

第一章 编制依据
1、计划局放线办和建设方给定坐标控制点和水准控制点;
2、本工程设计施工图；
3、本工程测量规范《GB50026-》和其它现行质量验收规范；
4、工程定位图；
5、《工程建设监理规范（建设部）》；
6、《工程测量基础术语标准（GB/T50228-）》
7、资料搜集，土方开挖之前需搜集资料关键有：地质勘探汇报、地下管线资料，依据上述资料查明工程地质水文、地下管线、等实际情况，编制确定开挖路线、开挖方法等并编制具体土方施工方案。
第二章 工程概况
汇乐国际三期高层工程在泰山南路和沱江路交汇处西北角，本工程占地面积大，建筑面积大，小区所修建房屋多，所以，本工程将该区域房屋修建划分了多期进行修建，此次施工工程为三期高层，该期共分为两个施工栋（32#楼和33#楼），该施工段建筑面积为60961.38㎡。该施工工程关键由地上26层和地下负一层组成, 地上22层和地下负一层组成。
该工程由德阳市汇昌房地产有限责任企业开发建设；由四川宏基原创建筑设计设计；由四川国正建设监理对工程进行监理。
本工程平面改变较为复杂，立面改变丰富。地下车库由地下机动车停车、地下非机动车停车、设备用房组成，33#楼一层商铺层高4.7米，二层商铺层高为4.2米，三层以上为住宅层高均为2.95米。32#楼一层商铺层高4.5米，二层商铺层高为4.2米，三层以上为住宅层高均为3.00米。
第三章 项目测量工作关键性
施工测量贯穿于建筑施工阶段全过程，从场地平整、建筑位置测设、基础施工、建筑物结构安装等，全部需要进行轴线定位和高程测量；为了检验基础沉降位移，在施工过程和一定使用期间内需要进行变形观察。
施工测量是房屋建筑进行施工先导，也是现场施工准备工作一项关键内容，它既是施工中必不可少关键一环，同时又在整个施工过程中，成为施工质量控制管理技术指导有效手段。因本工程属于群体构筑物，工程量较大，由两个单体工程组成，各个工程之间高差和工艺步骤全部相关系，所以在放线时一定要注意。
第四章 测量程序
施工测量组织工作由项目部测量小组，依据建设单位给定坐标点和高程控制点进行工程定位、建立轴线控制网，按要求程序检验验收，对施测组全体人员进行具体图纸交底及方案交底，明确分工。
第一节 本工程施工测设特点
1．测量工作量大，其结构形式复杂，外形改变多样，结构高程改变多，测量工作量很大，测量精度要求高。为此，项目成立以项目技术责任人为首专题测量小组，制订专题测量方案，确保工程顺利施工。
2．基础施工阶段轴线控制难度大。群体工程轴线繁琐，施工通道车道较窄，这很轻易破坏测量固定桩。
第二节 施工测量准备
要做好施工现场测量工作需要首先作好充足准备。施工测量放线准备工作归纳为两大类，一是内业准备工作，二是外业准备工作。只有做好这两方面准备，才能使施工测量工作顺利有序地进展，有效地降低无谓返工和质量缺点。
1、内业准备工作
内业准备工作有以下几方面内容：一是必需学透图纸，把全部施工图全部看明白，并进行审核。掌握要施工构筑物中测量放线地形图关键、关键。二是准备多种需用资料、测量器具，资料方面如地形图、方格网及坐标，城市区域相关水准基点绝对标高；器具方面要准备好需用于工程中多种仪器、工具、材料，并关键检验仪器完好性、灵活性。三是研究该工程施工测量放线程序、应注意关键、关键部位，和工种之间配合，安排好测量工作实施计划，才能确保施工顺利进展。
2、图纸学习掌握关键
对建筑总平面图，关键掌握朝向、水准标高（即定K0.00为绝对标高多少）、构筑物定位点坐标值、房屋之间间距、地形、地物、地貌。为室外准备或草测场地提供依据。
对建筑部分图纸，关键掌握首层平面图轴线条数、编号，轴线（或开间）之间尺寸，查看总尺寸和总平面部署图是否相符。记住和了解这些尺寸，关键为建筑定位放线之用。
对结构部分图纸，首先是掌握基础平面图。要和建筑图查对轴线、尺寸，确定无矛盾后，放线才不会引发后步施工差错。
查看房屋设备方面图纸，关键看管道、沟槽等设置在土建图上是否已经绘出，如已绘出，则要看其位置、尺寸有没有矛盾。如未绘，则要立即提出，在土建施工时能放出线定出位置，方便施工。
3、相关资料及器具准备
施工测量放线所需资料是依据所构筑物地域、环境、位置，和构筑物结构结构等原因去准备。
房屋以方格网定位，就要查阅该地域方格网布点情况资料；了解水准基点位置和考虑怎样引进，并确定在新建筑周围什么位置设置施工用水准基准点。
本项目测量仪器一览表：
名称
型号
数量
单位
备注
经纬仪
TDJ2E
1
台

水准仪
DS3-A
1
台

激光铅垂仪
DSJ-2
1台
台

全站仪
南方牌

台

第三节 工程定位
依据建设方和放线办提供放线依据和资料，按设计图和规范要求对本工程进行定位测量，并请计划局放线办认定。本工程建设单位书面及现场指定坐标控制点和高程点以下：
1点：X＝3442530.143,Y＝500072.809,高程：建设单位提供
2点：X＝3442507.358,Y＝500028.383,高程：建设单位提供

依据以上控制点，用全站仪对整个小区引测3个固定控制点（ZD1、ZD2、）和1点、2点闭合形成两个完整三角控制网，后对32#楼主轴线、33#楼主轴线各引测2个控制点到现场内合适处将其保护起来，作为半永久性控制点。

第四节 平面控制网测设
1、依据平面部署和定位标准，用全站仪投放出各轴线。
主控轴线位置时，均布引线，并设置定位桩，用砼保护起来，并用红油漆作为测量标识。平面控制点标桩保护
2、平面控制网点桩位是定位放线关键依据。控制桩点应设在稳固（不易产生下沉和位移）且易保留地方，在施工过程中由施工员负责保护，并负责定时复核。
3、平面控制点标桩埋设方法：如是永久性标桩则用直径25mm以上钢筋，将上端磨平，在上面刻十字线作为标点，下端弯成弯钩，将其浇灌于混凝土之中，埋置深度不得低于0.5m；假如是临时性控制标桩则用木桩，木桩直径应在100mm以上，打入土中深度依据现场土质而定，通常大于80cm。木桩打入土中后，应将桩顶锯平，为确保其在使用期限间不下沉和移位，可将桩四面浮土挖去，用混凝土或水泥砂浆围护,图所表示。

当控制网和主轴线测定后应立即对桩位采取保护方法。通常采取在桩上方立三角标或围栅栏等保护方法，并对各班组施工人员进行保护测量标志教育。
当控制网测定并经自检合格后提请相关主管领导和相关技术部门，申请建设单位和监理单位现场代表进行验线。在收到验线合格通知后，方可正式使用。
第五节 高程控制网布设
1、为确保建筑物竖向施工精度要求，在场内建立控制网，以此作为确保施工竖向精度首要条件。
2、为确保建筑物竖向施工精度要求，依据建设单位和德阳市计划局提供高程点建立高程控制网。用水准仪测设到场区作半永久性水准点，以此作为确保施工竖向精度控制首要条件。
第五章 基础测量
1、基础平面轴线投测方法
（1）依据平面主轴线控制网，将全站仪架设主轴线控制点上，经对中、整平后、后视同一方向桩（轴线标志），将所需得轴线投测到施工平面层上、在同一层上投测纵、横线各不得少于二条，以此作为角度、距离校核。一经校正无误后，方可在该平面上放出其它对应设计轴线及细部线。
（2）在进行基础顶位放线前，以建筑平面控制线为准，校测，轴线控制桩无误后，在基坑护壁面上用墨线弹出各轴线十字线，并用红油漆做标识。
（3）轴线许可偏差以下：
轴线长度
许可偏差
L＜30m
士5mm
30＜L≤60m
士10mm
60＜L≤90 m
士15mm
90 ＜L
士20mm
2、基础部分标高控制
(1)基础标高传输
施工时用钢尺配合水准仪将标高传输到挖孔桩或基坑井圈上，便于施工中使用。
(2)标高校测和精度要求：每次引测标高需要作本身闭合外，对于同一层分几次引测标高，应该联测校核，测量偏差不应超于士3 mm。
（3）基础放样程序:
测绘院提供平面控制点
引测施工控制轴线控制桩
验线
基础石方开挖施工
基坑标高抄测
验槽
混凝土垫层标高抄测
放基槽边线砌砖胎模
监理报验
防水及保护层
放基础底边线
监理报验
地板施工标高控制
地下结构底板上放线
监理报验
地下结构

第六章 主体结构施工测量
第一节 平面控制网测设
1、施工至第二层板面后，依据场地平面控制网，校测建筑物轴线控制桩后，使用经纬仪将轴控线引弹到结构外立面上。一层墙拆模后，再引弹至墙顶。并弹出外墙大角10cm控制线。
2、楼层上部结构周线垂直控制，采取外控制和内控结合方法。下面一人，上面二人配合放线。轴线引测到楼层后，和外侧到边粱轴线复核，合格后放细部轴线。
3、浇筑一层顶板混凝土过程中，根据控制点位置用砖做内空为100X100标识点。在砼板面上用钢针划出纵、横轴交叉线，并将弹墨出作为标志。
4、上部楼层结构相同部位留200x200放线洞口方便进行竖向轴线投测。预留洞不能偏位，且不能被掩盖，确保上下通视。
5、二层楼面轴网须认真校核，经复核验收方可向上投测。
6、二层楼面标识基点上不得堆放材料等东西，顶板排架避开放线点。
7、平面控制网依据结构平面确定，尽可能避开墙肢，确保通视。
8、平面控制网布设标准：限定主控轴，再进行轴网加密。
9、轴线点投测到楼层后，用全站仪进行放线。应先在结构平面上校核投测轴线，闭合后再细部放线。室内应把建筑物轮廓轴线和电梯井轴线投测作为关键部位。为了有效控制各层轴线误差在许可范围内，并达成在装修阶段仍能以结构控制线为依据测定，要求在施工层放线中弹出全部细部轴线，墙体边线、门窗洞口边线。
第二节 垂直度控制
结构施工中每层施工完成，应检测外墙偏差并统计，并每层检验门窗洞口净空尺寸偏差，同一外立面同层窗洞口高低偏差及各层同一部位窗洞口水平位移，弹出墙大角边竖直通线
第三节 标高控制：
每层柱拆模后，应在距本层楼面标高500mm高度柱上弹出一条水平墨线，并用红色油漆标识，以此作为控制依据，也作为楼地面和窗台、门洞控制高度依据。
1、标高传输：在每栋正立面和侧立面结构外墙上各设两处标高传输点（塔楼可在电梯井道内），作法为在距楼面标高1m钢筋砼柱上用红色油漆作标识，采取水准仪测出标高至楼面，并作好标识。
2、传输误差：按三级水准测量为准，而且每两层作一次全高校核工作。
3、标高许可误差：层高：士2mm，全高：3H/10000，且不应大于士10mm
第四节 标高传输注意事项
1、标高基准点确实定很关键，标高传输前，必需进行复核。
2、标高基准点需要妥善保护。
第七章 工程关键部位测量控制方法
第一节 建筑物大角垂直度控制
首层墙体施工完成后，分别在建筑物四大角两侧30cm处外墙上，各弹出一条竖直线，并涂上两个红色三角标识，作为上层墙支模板控制线。上层墙体至模板时，以此30cm线校准模板边缘位置，以确保墙角和下一层墙角在同一铅直线上。以此层层传输，从而确保建筑物大角垂直度。
第二节 墙、柱施工精度测量控制方法
为了确保剪力墙、隔墙和柱子位置正确和后续装饰施工立即插入，放线时并和轴线一样标识红三角，每个房间内每条轴线红三角个数不少于两个。该层墙、柱施工完后要立即将控制线投测到墙、柱面上，方便用于检验上层钢筋和墙体偏差情况，和满足装饰施工测量需要。
第三节 电梯井施工测量控制方法
电梯井壁垂直度是测量控制关键之一，井壁垂直度误差＜15 mm/，井壁全高垂直度误差＜15 mm，井壁尺寸误差小于要求值。
第一次井壁脱模以后，测出井壁中线，用红油漆作为中线标识，以后施工中，把中线向上投测，并每两层作红油漆标识一次。在楼层放线时，弹出电梯井边框线，并延伸到楼面上500 mm，方便井壁中线相互校核。
第八章 完工测量和变形观察
第一节 建筑物本身沉降观察
1、 应设计要求，本建筑物做沉降观察，要求在整个施工期间至沉降基础稳定止进行观察。
(1)沉降观察目标：
1)检验施工对邻近建筑物安全影响；
2)检验工程设计、施工是否符合预期要求；
3)为相关地基基础及结构设计是否安全、合理、经济等反馈信息。
(2)沉降观察基础内容：
1)施工对邻近建筑物影响观察；
2)地基回弹观察；
3)地基分层和邻近地面沉降观察；
4)建筑物本身沉降观察。
2、 本建筑物施工时沉降观察按二等水准测量技术要求施测，沉降观察点精度要求和观察方法，如表2-1所表示。
表2-1 沉降观察点精度要求和观察方法
等级
高程中误差 (mm)
相邻点高程中误差 (mm)
观察方法
往返较差、附和或环线闭合差 (mm)
二等
±0.5
±0.3
按国家一等精密水准测量；精密液体静力水准测量
≤0.30(n为测站数)
3、 沉降观察点设置：在主楼平面四角及每边中点各一个，平面中心设一个，地下室平面四角各设一个；用于沉降观察水准点必需设在便于保护地方。
4、 当浇筑基础垫层混凝土时，在垫层平面位置埋设临时观察点，待稳固后立即进行观察。
5、 待基础结构施工完工后将原临时观察点移至该底板上埋设，并立即进行观察。
6、 直到±0.000时按平面部署位置埋设永久性观察点，每施工一层，附测一次，直至完工。
7、 沉降观察操作关键点、工程完工后观察次数沉降观察操作要求，是“三固定”：a．仪器固定，包含三脚架、水准尺；b．人员固定，尤其是关键观察人员；c．观察线路固定，包含镜位、观察次序。
工程完工后观察次数：第十二个月4次，第二年2次，第三年以后每十二个月1次，直至下沉稳定（由沉降和时间关系曲线判定）为止，通常为五年。
8、观察资料立即整理，并和土建专业技术人员一同分析结果。
具体详见《沉降观察施工专题方案》
第九章 测量复核方法及资料整改
1、 控制测量复核方法按以上相关叙述中进行。
2、 细部放样采取不一样人员、不一样仪器或钢尺进行，条件不许可可独立施测两次。
3、 外业统计采取统一格式，装订成册，回到内业立即整理并填写相关表格，并由不一样人员将原始统计及相关表格进行复核，对于特殊测量要有技术总结和相关说明。
4、 有高差作业或重大项目标要报请相关部门或上级单位复核并认可。
5、 对各层放样轴线间距离等采取红外测距仪校核，达成正确无误。
6、 施工测量统计按《建筑工程资料管理规程》(DB11 T695-)要求编制、编号，依据资料内容和数量多少组成一册或若干册装订。
第十章 施工测量工作组织和管理
第一节 关键仪器配置情况
表2-2 测量仪器配置一览表
序号
测量器具名称
型号规格
单位
数量
备注
1
全站仪
南方牌
台
1
工程
开工
即组
织进
场
2
光学经纬仪
TDJ2E
台
1
3
自动安平水准仪
DZS3-1
台
2
4
激光铅垂仪
口ZJ3
台
1
6
钢卷尺
50m
把
1
7.5m
把
2
5.0m
把
10
7
水准标尺
5m
根
2

第二节 施工测量管理人员组成
表2-3
姓名
岗位名称
李海涌
技术责任人
谢贤平
专业质检员
巫文科
施工员
快乐川
测量技术员
范川
测量工

第三节 仪器保养和使用制度
1 、 仪器实施专员负责制，建立测量仪器管理台账，由专员保管、填写。
2、 全部测量仪器必需每十二个月校准检定一次，在仪器上粘贴校准状态标识，含有合格计量检定证书，并由项目部测量责任人每半月一次进行自检。
3、 仪器必需置于专业仪器柜内，仪器柜必需干燥、无尘土。
4、 仪器使用完成后，必需进行擦拭，并填写使用情况表格。
5、 仪器在运输过程中，必需手提、抱等，严禁置于有振动车上。
6、 仪器现场使用时，测量员不得离开仪器。
7、 水准尺不得躺放，三角架水准尺不得做工具使用。
第四节 测量管理制度
1、 全部测量人员必需持证上岗。
2、 上岗前必需学习并掌握《城市测量规范》、《工程测量规范》、《建筑工程施工测量规程》。
3、 到现场放样前，必需先熟悉图纸，对图纸技术交底中相关尺寸进行计算、复核，制订具体方案后方可进场。
4、 全部测量人员必需熟悉控制点位置，并随时巡视控制点保留情况，如有破坏应立即汇报。
5、 测量人员应了解工程进度情况，常常同相关领导和相关部门进行业务交流。
6、 常常和专业测量人员保持联络，立即掌握图纸变更、洽商，并立即将变更内容反应到上。
7、 珍惜仪器，常常进行擦拭，检验时仪器保持清洁、灵敏，并定时维修确保完好状态。
8、 相关外业资料要立即搜集整理。
9、 定时开展业务学习，努力提升测量人员素质。
10 必需全心全意为施工单位服务，必需将所测点或线向施工单位交待清楚。
