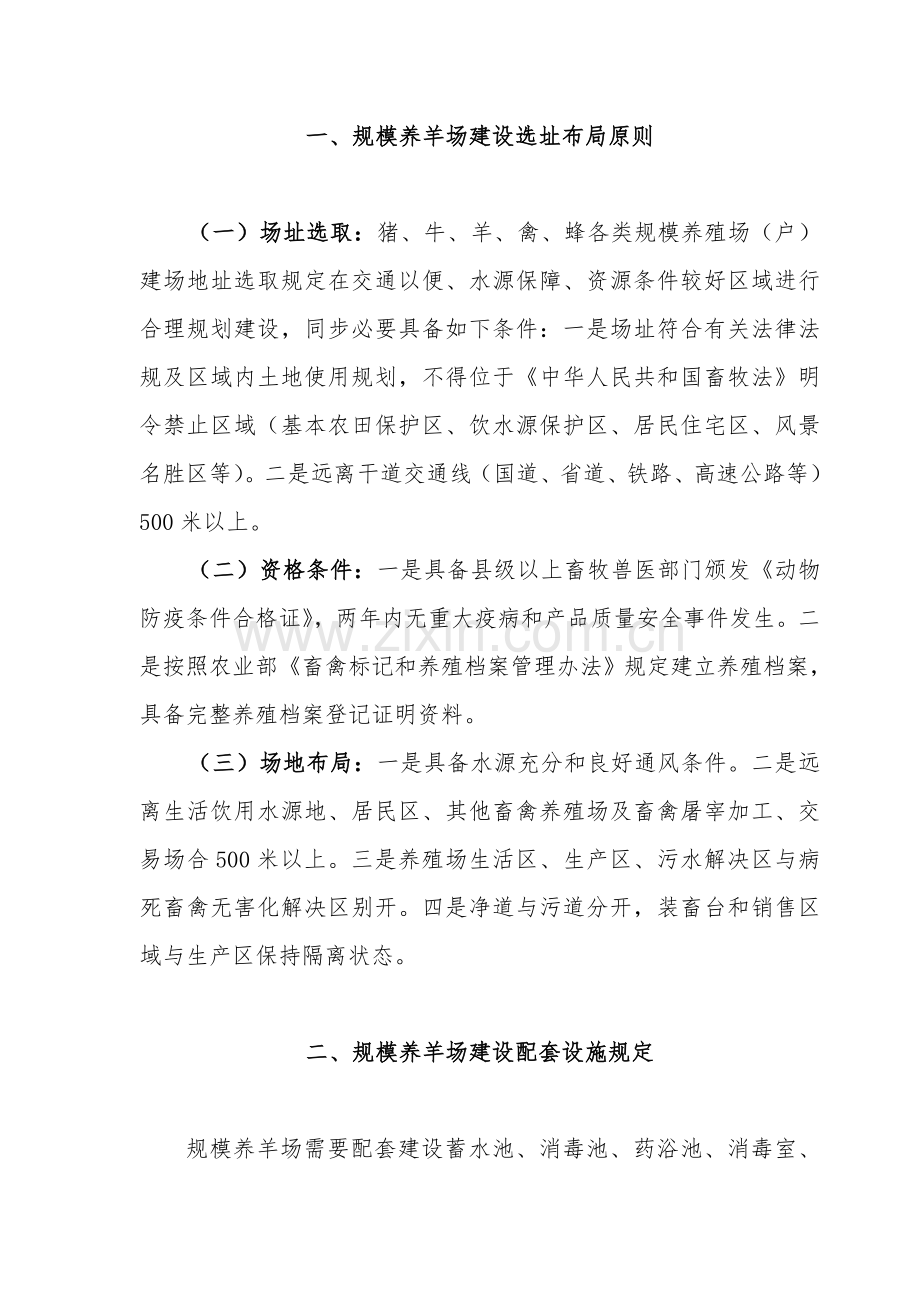

一、规模养羊场建设选址布局原则

（一）场址选取：猪、牛、羊、禽、蜂各类规模养殖场（户）建场地址选取规定在交通以便、水源保障、资源条件较好区域进行合理规划建设，同步必要具备如下条件：一是场址符合有关法律法规及区域内土地使用规划，不得位于《中华人民共和国畜牧法》明令禁止区域（基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等）。二是远离干道交通线（国道、省道、铁路、高速公路等）500米以上。
（二）资格条件：一是具备县级以上畜牧兽医部门颁发《动物防疫条件合格证》，两年内无重大疫病和产品质量安全事件发生。二是按照农业部《畜禽标记和养殖档案管理办法》规定建立养殖档案，具备完整养殖档案登记证明资料。
（三）场地布局：一是具备水源充分和良好通风条件。二是远离生活饮用水源地、居民区、其他畜禽养殖场及畜禽屠宰加工、交易场合500米以上。三是养殖场生活区、生产区、污水解决区与病死畜禽无害化解决区别开。四是净道与污道分开，装畜台和销售区域与生产区保持隔离状态。

二、规模养羊场建设配套设施规定

规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。同步完善饮水、电力供应、疫苗冷藏、药物保管台柜等各种设备。
　　1、青贮设施建设规定：规格大小依照养殖场规定而定，普通不超过20立方米为宜，有地面式和半地面式两种，不论哪种青贮池都需在一方墙体上用木板建成取料门，地面式青贮池可建成青贮壕，即持续几种青贮池相通，池与池之间装料时用木板分隔，不论哪种式样青贮池，规定建设达到如下原则规定：①无论用那种材料建造青贮设施，必要做到严密不透气。②青贮设施不要接近水塘、粪池，避免污水渗入，地下或半地下式青贮设施底面，必要高出于地下水位。③青贮设施墙壁要平滑垂直，墙壁角要圆滑，有助于青贮料下沉和压实。④要有一定深度：青贮设施宽度或直径普通应不大于深度，宽、深比为1：1.5或1：2，以利于青贮料借助自身重力而压得紧实，并减少青贮设施里空气，保证青贮料质量。⑤能防冻：地上式青贮池，必要能较好地防止青贮料结冻。
　　2、排污设施建设规定：各场（户）都必要完善污水解决设施(排污沟、蓄粪池、干粪堆集棚、沼气池等)，杜绝污水横流、家畜粪便乱排乱放。建设达到如下原则规定：①排污系统顺畅；②雨污分离(雨水和污水分离)；③畜粪做到干湿分离，干粪堆集发酵、尿液和污水进入蓄粪池；④沼气池建设需要达到规范建设原则，可以正常使用沼气。

三、羊舍及配套设施建设原则

1、羊舍：一律建成高度5米以上(含5米)楼栏式漏缝地板原则化羊舍，羊舍长度依照建设规模大小而定，单列式或双列式均可，单列式羊舍宽度5－6米，双列式羊舍宽度9－10米，羊舍必要是木条漏缝地板。
底层空间为集粪层（羊圈粪坑），采用斜坡式或全空式均可，羊圈集粪层高度一律规定达到2.2米以上，集粪层地面必要用水泥砂浆抹平清光，保证不积尿液和污水，双列式原则化羊舍集粪层（底层）规定四方均有带通风门封闭墙，单列式原则化羊舍集粪层（斜面和底层）规定垂直面建成有较大通风门封闭墙，通风门安装位置在底层档粪墙60公分以上安装，在集粪层两端开大门便于清除羊粪，双列式羊舍集粪层地面两边建排尿沟，单列式羊舍集粪层靠垂直墙一边建排尿沟，以便于集粪层内尿液和污水尿液即时流走，排尿沟用管道接入封闭蓄粪池内。
　　羊圈高度（漏缝地板以上）一律规定后檐墙高度2.8米以上(含2.8米)，屋顶面斜度以不积水和漏雨为原则。后墙1.3米以上安装铝合金或塑钢窗子，羊舍屋面一律为彩钢隔热瓦，羊圈漏缝地板为用宽6公分，厚4公分木条铺设，木条间距依照饲养山羊规格而定，间距规定1.5-3公分。羊舍面积每间16－20平方米（4米×4米、3.5米×5米、4米×5米），每间一扇门，门宽为66－70厘米，每间羊圈之间要建隔栏，隔栏既要防止羊只翻越饲料槽，又要便于羊只吃料，隔栏高度规定达到1.3米以上。在整栋羊圈两端开大门便于人畜进出和投喂饲料。
　　2、饲料槽和饮水槽：饲料槽分为固定式和活动式两种，规定每间羊舍建1个饲料槽，饲料槽长度为3－4米，槽底高于漏缝地面15－25厘米，槽宽40厘米，槽内空30厘米，槽内空高15－20厘米。每间羊舍建1个饮水槽（如果安装有自动饮水器可以不建），可在饲料槽一端建设饮水槽，长度为40厘米，底内高、外高、底宽和离栏底高规格与饲料槽一致，每个饲料槽上面都必要安装隔栏。
　　3、药浴池建设规定：药浴池为长方形，是狭而深水沟。用水泥、砖砌成，墙体用水泥抹光，底部不渗漏。须保证池深1米，长10米左右，池底宽30-60厘米、上口宽60～100厘米，以一只羊能顺利通过而不能转身为原则。药浴池入口处一端修成陡坡，出口一端则筑成缓坡建有密集台阶，便于羊登走，不致滑倒，入口一端设羊围栏，羊群在此等待入池。出口一端设滴流台，让羊出浴后停留一段时间，将身上多余药液从滴流台流回池内，羊围栏，滴流台都要修成水泥地面。

1：规模化养羊场布局示意图
荒
山

母羊放养区
公羊放养区

N

零排放原则化羊舍

零排放原则化羊舍

青
贮
壕

办公楼

零排放原则化羊舍
放养区围栏

零排放原则化羊舍

兽医室

零排放原则化羊舍
活动空间
办公区
入场
大门
消毒池生产区门
消毒室
入场公路

零排放原则化羊舍
草地
青
贮
壕

零排放原则化育肥羊舍
草料加工车间

牧草地

零排放原则化育肥羊舍

隔
离
舍
牧草地
乡村公路

沼气池
粪便解决区

羊场围墙

生产区围墙

2：规模化养羊场设计原则图1
双列式零排放楼栏式原则化羊舍外观效果图
通风窗
通风木板门
玻璃窗
1.3m
2.2m
木棒梁
2.8m以上
彩钢隔热瓦

换气扇

3：规模化养羊场设计原则图2

双列式零排放原则化羊舍剖面图
过道地板
饲槽
分舍隔栏
彩钢隔热屋面
2.2m
砖柱
窗户
漏缝地板
2.8-3m
1.3-1.5m
木棒梁

备注：1、漏缝地板用6㎝×4㎝木条铺设，缝隙宽度为1.5㎝-2.5㎝；
2、每间羊舍宽(进深)350㎝；长度500㎝；过道宽度为200㎝。
3、饲料槽长度为420㎝，宽度（两外沿之间为36㎝，两内沿之间为24㎝），
槽底离栏舍面高度25㎝；旁边设饮水槽，长度为40㎝；栏舍门宽70㎝，高200㎝。
4：规模化养羊场设计原则图3
双列式零排放楼栏式原则化羊舍基本图

基槽
5m

3.5m

9m

2m

运粪通道

2.5m

3.5m

5：规模化养羊场设计原则图4
双列式零排放楼栏式原则化羊舍基本砖柱图

砖柱
基座

5m

3.5m

9m

2m

2．5m

3.5m

6：规模化养羊场设计原则图5
双列式零排放楼栏式原则化羊舍二楼平面木构造图

砖墙
5m

饲料槽和饮水槽

3.5m

9m

2m

喂料通道

圈舍门
3.5m

木棒梁

7：规模化养羊场设计原则图6
双列式零排放楼栏式原则化羊舍二楼平面漏缝地面图

羊舍木条漏缝地板

木棒梁
砖墙
5m

饲料槽和饮水槽

3.5m

9m

喂料通道
2m

圈舍门
3.5m

8：规模化养羊场设计原则图7
通风窗
安装通风门
0.6-0.8m
1.3m
2.2m
木棒梁
2m
2.8m以上
彩钢隔热瓦
双列式零排放原则化羊舍整体图

安玻璃窗

9m

9：规模化养羊场设计原则图8
饲料槽设计图
羊舍饲料槽砖砌构造图
12cm
12-15cm
15cm
36cm
38cm
24cm
过道地面
圈舍漏缝地面

饲料槽上面隔栏
