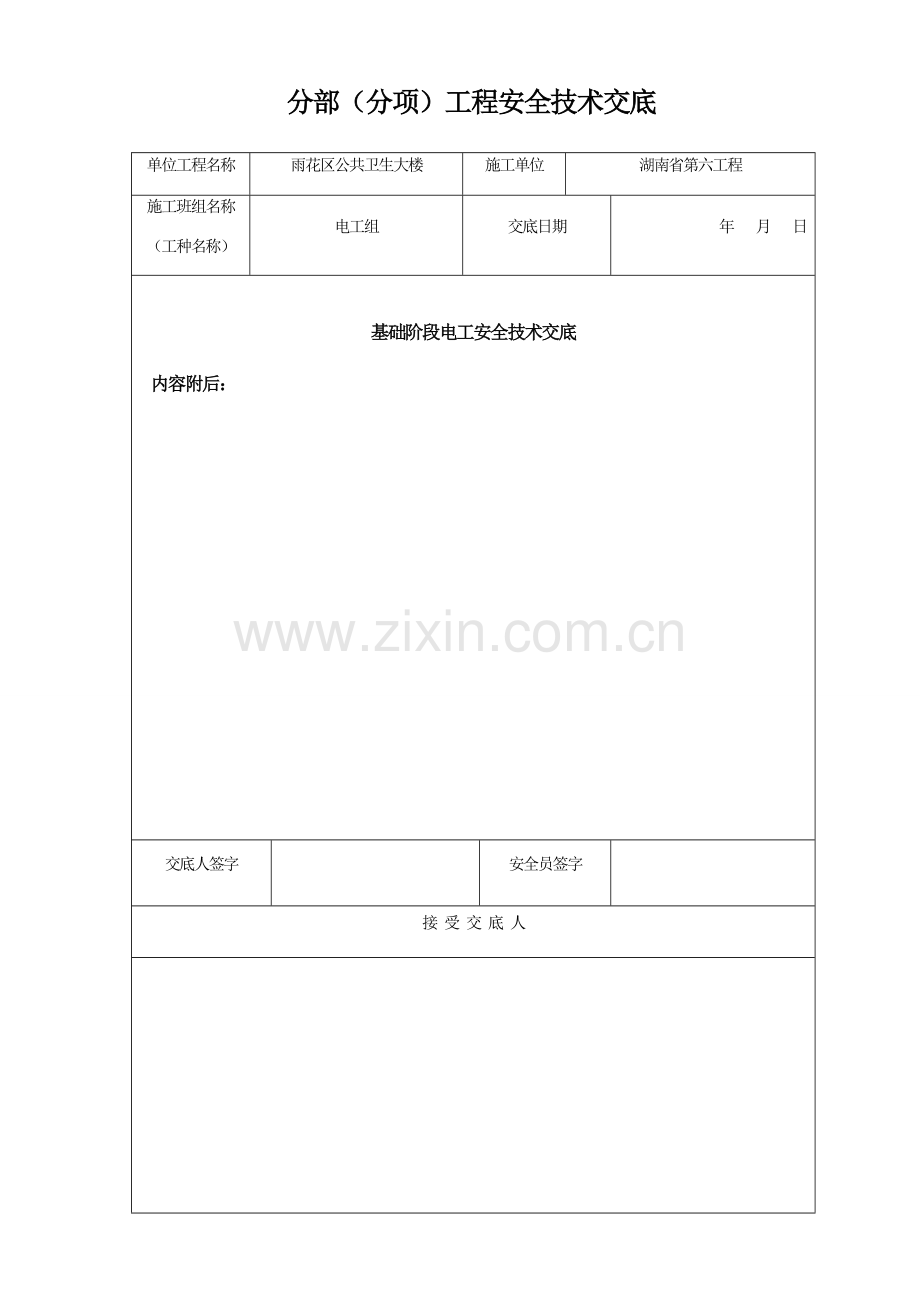

分部（分项）工程安全技术交底单位工程名称雨花区公共卫生大楼施工单位湖南省第六工程施工班组名称（工种名称）电工组交底日期年 月 日 基础阶段电工安全技术交底内容附后：交底人签字安全员签字接 受 交 底 人一、施工用电安全关键点 施工现场安全用电采取“三相五线制”配电。 临时用电安全防护：加强用电管理，安排专职电工值班，并配带标志，建立对现场线路、设施定时和不定时检验；配电线路按相关要求架设整齐，架空线路采取绝缘铜线或绝缘铝线，严禁架放在脚手架上，不成束架空敷设或沿地敷设；室内、外线路均和施工机具、车辆及行人保持最小安全距离，不然采取可靠防护方法；配电系统采取分级配电，各类配电箱、开关箱安装和内部设置符合相关要求。各类配电、开关箱外壳完整、牢靠、防雨、防尘，箱体涂安全色标，统一编号，停止使用配电箱切断电源，箱门上锁。 照明和动力分开，做到夜间工作有足够照明，当动力出现故障，照明还亮，预防夜间施工人员坠落、绊倒造成伤亡。手持照明灯必需使用36V安全电压，危险场所使用24V安全电压；在尤其潮湿场所，易导电地面，照明电压12V。 照明系统中每一单相回路上，灯具和插座数量不超出25个，并设熔断电源为15A以上熔断器保护。 照明器具和器材质量均符合相关标准，范围要求，不使用绝缘老化或破损器具和器材。（5）安全用电制度1、施工现场内不准架设裸导线，动力照明线路必需架设在木横担和绝缘子上，其垂直距离不得小于6M。2、配电线路应规整，相序清楚，绑扎牢靠，线途经墙、板应有保护管，严禁线路沿架管敷设固定。3、全部电器设备应采取保护接零，保护接零反复接地，接地电阻应小于1。保护接零线应使用多股铜线，严禁使用单股铝线，工作零线不得和保护零线混接在一起，保护零线上严禁加设开关和熔断保险。4、凡三个及三个以上回路配电箱、盘应装总开关，每个插座前应加设熔断保险，三相胶盖闸刀开关只能作断路开关使用，通常应装设漏电保安器进行总保护。5、每台设备必需有独立单机漏电保护器和熔断保险装置。6、施工现场照明线路应使用绝缘子木横担固定，不准直接敷设在架管上，灯具应固定在不低于现场工作台2.5M以上并装设专用开关控制。7、施工现场内使用手持电动工具均要有合格（电流型漏电开关动作电流小于15MA，协作时间小于0.1S）漏电开关保护。8、从事施工现场临时用电操作人员必需经专门培训，经考评并取得合格证，度应穿戴好必需防护用具，安全帽、绝缘鞋（靴）、绝缘手套、绝缘工具方能上岗。9、全方面实施“三相五线制”、“一机一闸一保安一箱”、“三级配电二级保护”，消亡木箱、防雨防潮、预防触电事故发生。二、配电箱和开关箱 配电系统设置室外总配电箱和分配电箱，实施分级配电（通常为三级配电，两级保护）。 配电箱、开关箱依据电力平面部署图，设置在干燥通风场所，统一采取1.5mm厚以上铁皮制作标准箱。 开关箱和其控制固定式用电设备水平距离通常不超出3m，箱底和地面垂直距离控制在1.3-1.5m内移动式开关箱下底和地面垂直距离在0.6-1.5m内，并装设端正、牢靠，且有防尘、防雨方法。 施工用电设备均设专用开关箱，实施“一机一闸一保护器”制，严格杜绝用同一个开关电器直接控制二台及二台以上用电设备。 电工均持证上岗，跟班作业，随叫随到，并巡回检验，发觉问题立即汇报处理。分部（分项）工程安全技术交底单位工程名称雨花区公共卫生大楼施工单位湖南省第六工程施工班组名称（工种名称）电工组交底日期年 月 日基础阶段电工安全技术交底内容附后：交底人签字安全员签字接 受 交 底 人1、临时用电供配电系统和保护系统设计l 1.1设计依据施工现场临时用电安全技术规范JGJ46-；建筑施工安全检验标准JGJ59- l 1.2技术要求本工程现场临时供电按施工现场临时用电安全技术规范设计并组织施工，供配电采取TNS接零保护系统，按“三级配电两级保护”、“一机一闸一箱一漏”设计施工，PE线和N线严格分开使用。接地电阻小于4欧姆，施工现场全部防雷装置接地电阻小于30欧姆。开关箱内漏电保护器额定漏电动作电流小于30毫安，额定漏电动作时间小于0.1秒。l 1.2.1系统说明全部用于临时用电设施材料及元器件必需为合格品，出厂证件齐全，并经过检测合格。l 1.2.2配电箱要求现场内配电总箱、分配电箱及开关箱均为安检站立案标准铁制配电箱。箱内隔离开关、漏电保护器要和负荷功率、容量相匹配（通常为用电电流1.5倍）。总配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流应大于30毫安，开关厢漏电动作时间小于0.1秒，总配电箱内额定漏电动作时间应大于0.1秒，但其额定漏电动作电流和额定动作漏电时间乘积不应大于30mA.s）箱内开关间距100A以下大于30mm，150A以上大于50mm。分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区通常设置一台分电箱，分配电箱距开关箱小于30m，对于现场设备要求设独立开关箱（开关箱距设备在3m以内）。配电箱、开关箱应装设端正、牢靠。固定式开关箱中心距地垂直距离应为1.4-1.6 m;移动式配电箱、开关箱应装设在坚固、稳定支架上,其中心和地面垂直距离为0.8-1.6m。l 1.2.3电缆敷设和接地要求现场敷设电缆采取铜芯橡皮绝缘电缆，依据现场实际，采取树干式和放射式相结合配电方法。本工程利用建筑物基础中自然接地体自然接地线作为接地装置，同时注意以下事项：1、接地体和接地线连接可靠。2、接地线连接处如焊接，当采取搭接焊接时，对于扁钢其搭接长度为宽度3倍。3、接地装置各部分之间均确保电气连接，在潮湿和有腐蚀介质场所连接处应采取可靠防潮、防腐方法。4、接地装置应满足短路情况下热稳定要求。5、TNS系统中保护零线必需在配电室或总配电箱处做反复接地外，还必需在配电系统中间处或末端处做反复接地；6、每一处接地装置接地线用两根及以上导体，在不一样点和接地体做电气连接；7、垂直接地体使用角钢、钢管或光面圆钢。2、电缆设计 塔吊分配电箱，按VV-325216考虑 电梯分配电箱，按VV-335216考虑 楼层分配电箱，按VV-31628考虑 木工棚分配电箱，按VV-3624考虑 钢筋棚分配电箱，按VV-31024考虑3、开关箱配置选择依据现场实际情况，施工层关键用小型用电机具开关箱空气开关按40安培考虑，漏电保护器容量为40安培(漏电分断时间0.1s)，开关箱电源线选择YZ310+24五芯橡套软电缆。3.1总配电箱配置总配电箱总开关为200A，二个160A断路器回路，两个100A断路器回路，三个63A断路器， 4、线路敷设本配电线路系指现场施工需要敷设配电线路，专为现场施工临时用电设备输送和分配电能。考虑到本工程现场狭窄、施工场地紧靠支护边坡，电缆埋地敷设难度较大。本工程室外线路除部分埋地外其它均采取绝缘子将绝缘电缆架空敷设，室内线路亦采取绝缘子将绝缘导线或电缆架空敷设。施工现场机动车道和外电架空线路交叉时，架空线路最低点和路面最小垂直距离为6米。现场计划临时供电系统根据办公用电、生活用电、现场照明和施工用电分开配电。现场生活区临时供电系统根据现场区域来划分，工人宿舍、食堂均为一个独立回路进行配电。现场办公区配电采取一个独立回路，就近接入电源和总配电箱，办公室配有专用开关箱。从各个分配电箱铺设电缆至现场各施工区，加工场地、生活区各设分配电箱、电缆统一接分配电箱或开关箱，再接分箱供各专业施工使用，以确保供电安全。干线电缆选择VV型五芯聚乙烯绝缘电缆。施工配电箱采取统一制作标准铁质电箱，箱、电缆编号和供电回路对应。本工程包含室内线路和室外线路，其敷设方法关键有室外沿墙架空敷设、绝缘电缆埋地敷设两种；室内为明敷设绝缘导线或电缆。现场全部线路均穿管防护。电缆敷设标准为：依据现场实际情况，在确保临时用电无线化基础上，尽可能使用架空方法进行敷设，不含有架空敷设条件，部分采取埋地敷设，过路部分在路面抠槽，上面盖板防护。施工现场变压器必需含有专用保护零线TN-S系统接零保护，而且在专用保护零线上，应做不少于二处反复接地。电缆线路敷设要尽可能选择最短路径，并考虑已经有和拟建建筑位置，不受到多种机械损伤及腐蚀，且要便于埋设、架空和维修，进出地面需设防护套管。分部（分项）工程安全技术交底单位工程名称雨花区公共卫生大楼施工单位湖南省第六工程施工班组名称（工种名称）电工组交底日期年 月 日基础阶段电工安全技术交底内容附后：交底人签字安全员签字接 受 交 底 人l 1.1管理方案依据本工程特点制订下列管理方案： 1.强化临时机电设施管理，配合工程正常进行；（1） 临时用电有专业设计及技术交底，并由专业队伍负责实施。（2）临时机电管理人员要有对应资质和经验。 2.机电设备部署选型标准上根据方案实施，部分改变依据实际情况进行调整。l 2.2实施规范及标准要求除遵照甲方、上级指令外，还必需遵守国家、地方政府下列规范和标准：施工现场临时用电安全技术规范、建筑机械使用安全技术规范、建筑机械技术试验规程、起重机械安全管理规程、 JGJ59-建筑施工企业安全检验标准、l 3.3管理制度1、专业施工制度：针对起重设备，临时用电设施特殊性，组建专职安装维修队和专业电气组，建立一套完整工作体系，以确保工作质量和安全。2、施工交底制度：全部临时用电及机械拆装施工均编制施工方案和作业指导书，采取层层审批和层层交底，落实好责任，确保质量。3、安全责任制度：安全工作实施层层责任制，并定时和不定时进行安全技术培训、检验，全部作业中全部有明确安全责任人。4、持证上岗制度：特殊作业特殊工种经过培训考评全部持有政府部门颁发“特殊作业上岗证书”，杜绝无证上岗。5、验收检验制度：对于关键设施实施过程采取三方验收制度，责任到人，资料齐全。6、维修保养制度：定时和不定时对全部设备、安全用电进行维修、保养、检验。分别为日检、周检、月检、季检、年检，并有书面统计和责任人署名。l 4.4临时用电安全方法1、临时用电施工前，必需熟悉临电施工组织设计，了解临时用电设计方案。2、施工前应按施工组织设计要求备料及组装配电设备，全部采取材料必需符合规范要求，有合格证3、现场内严格采取TNS系统配电。4、总配电箱内设电压表，总电流表，总电度表及其它仪表。分配电箱内装设总断路开关和分路断路开关。总开关电器额定值、动作整定值应和分路开关对应值匹配。5、总配电箱、分配电箱及开关箱应设在干燥、通风场所，周围应有足够二人同时工作空间和通道。室外配电箱放置要牢靠，且有防雨设施，安装高度底边距地0.61.2米，有门有锁，箱内无杂物。并设显著警示标志。6、多股线采取接线端子压接时，大于2.5平方米电缆端要用铜压线鼻压接，进出电箱采取下进下出式，回路编号一致。导线连接要牢靠，包扎严密，绝缘良好且不伤线芯。临时电缆埋地敷设过车道人行道等要加保护套管埋设；引出（入）地面及穿墙要加保护套管。7、严格实施“一机一箱一闸一漏电保护”，严禁一闸多机和无漏电保护设备使用。8、电缆送电前，先将配电设备断电，安全检验后逐层送电，严禁带电续接电缆。9、进入施工现场检测、维修线路时要持证上岗，带安全帽，穿胶鞋。发觉问题立即修复，对于乱接线，错接线问题应立即阻止。如有重大问题发生，要立即查出事故原因，作好统计，以书面形式上报经理部。10、修复线路时，电箱要设标志牌或专员看护，以防误合闸而酿成安全事故。11.配电箱回路开关电缆应有名牌标识，标明回路去向方便检验。l 5.5电气防火方法1、合理配置、整理、更换多种保护器，对电路和设备过载、短路故障进行可靠保护。2、电气装置和线路周围不得堆放易燃、易爆、强腐蚀介质，并建立易燃、易爆等危险品管理制度。3、电气装置相对集中场所应配置灭火器材，并严禁烟火。4、加强电气设备相间、相地绝缘，预防闪烁。5、建立电气防火教育制度，常常进行电气防火知识培训。6、建立电气防火检验制度，发觉问题，立即处理。7、强化电气防火领导体制，建立电气防火制度。分部（分项）工程安全技术交底单位工程名称雨花区公共卫生大楼施工单位湖南省第六工程施工班组名称（工种名称）电工组交底日期年 月 日主体阶段电工安全技术交底内容附后：交底人签字安全员签字接 受 交 底 人施工用电安全关键点 施工现场安全用电采取“三相五线制”配电。 临时用电安全防护：加强用电管理，安排专职电工值班，并配带标志，建立对现场线路、设施定时和不定时检验；配电线路按相关要求架设整齐，架空线路采取绝缘铜线或绝缘铝线，严禁架放在脚手架上，不成束架空敷设或沿地敷设；室内、外线路均和施工机具、车辆及行人保持最小安全距离，不然采取可靠防护方法；配电系统采取分级配电，各类配电箱、开关箱安装和内部设置符合相关要求。各类配电、开关箱外壳完整、牢靠、防雨、防尘，箱体涂安全色标，统一编号，停止使用配电箱切断电源，箱门上锁。 照明和动力分开，做到夜间工作有足够照明，当动力出现故障，照明还亮，预防夜间施工人员坠落、绊倒造成伤亡。手持照明灯必需使用36V安全电压，危险场所使用24V安全电压；在尤其潮湿场所，易导电地面，照明电压12V。 照明系统中每一单相回路上，灯具和插座数量不超出25个，并设熔断电源为15A以上熔断器保护。 照明器具和器材质量均符合相关标准，范围要求，不使用绝缘老化或破损器具和器材。（5）安全用电制度1、施工现场内不准架设裸导线，动力照明线路必需架设在木横担和绝缘子上，其垂直距离不得小于6M。2、配电线路应规整，相序清楚，绑扎牢靠，线途经墙、板应有保护管，严禁线路沿架管敷设固定。3、全部电器设备应采取保护接零，保护接零反复接地，接地电阻应小于1。保护接零线应使用多股铜线，严禁使用单股铝线，工作零线不得和保护零线混接在一起，保护零线上严禁加设开关和熔断保险。4、凡三个及三个以上回路配电箱、盘应装总开关，每个插座前应加设熔断保险，三相胶盖闸刀开关只能作断路开关使用，通常应装设漏电保安器进行总保护。5、每台设备必需有独立单机漏电保护器和熔断保险装置。6、施工现场照明线路应使用绝缘子木横担固定，不准直接敷设在架管上，灯具应固定在不低于现场工作台2.5M以上并装设专用开关控制。7、施工现场内使用手持电动工具均要有合格（电流型漏电开关动作电流小于15MA，协作时间小于0.1S）漏电开关保护。8、从事施工现场临时用电操作人员必需经专门培训，经考评并取得合格证，度应穿戴好必需防护用具，安全帽、绝缘鞋（靴）、绝缘手套、绝缘工具方能上岗。9、全方面实施“三相五线制”、“一机一闸一保安一箱”、“三级配电二级保护”，消亡木箱、防雨防潮、预防触电事故发生。配电箱和开关箱 配电系统设置室外总配电箱和分配电箱，实施分级配电（通常为三级配电，两级保护）。 配电箱、开关箱依据电力平面部署图，设置在干燥通风场所，统一采取1.5mm厚以上铁皮制作标准箱。 开关箱和其控制固定式用电设备水平距离通常不超出3m，箱底和地面垂直距离控制在1.3-1.5m内移动式开关箱下底和地面垂直距离在0.6-1.5m内，并装设端正、牢靠，且有防尘、防雨方法。 施工用电设备均设专用开关箱，实施“一机一闸一保护器”制，严格杜绝用同一个开关电器直接控制二台及二台以上用电设备。 电工均持证上岗，跟班作业，随叫随到，并巡回检验，发觉问题立即汇报处理。分部（分项）工程安全技术交底单位工程名称雨花区公共卫生大楼施工单位湖南省第六工程施工班组名称（工种名称）电工组交底日期年 月 日主体阶段电工安全技术交底内容附后：交底人签字安全员签字接 受 交 底 人1、临时用电供配电系统和保护系统设计1.1设计依据施工现场临时用电安全技术规范JGJ46-；建筑施工安全检验标准JGJ59- 1.2技术要求本工程现场临时供电按施工现场临时用电安全技术规范设计并组织施工，供配电采取TNS接零保护系统，按“三级配电两级保护”、“一机一闸一箱一漏”设计施工，PE线和N线严格分开使用。接地电阻小于4欧姆，施工现场全部防雷装置接地电阻小于30欧姆。开关箱内漏电保护器额定漏电动作电流小于30毫安，额定漏电动作时间小于0.1秒。1.2.1系统说明全部用于临时用电设施材料及元器件必需为合格品，出厂证件齐全，并经过检测合格。1.2.2配电箱要求现场内配电总箱、分配电箱及开关箱均为安检站立案标准铁制配电箱。箱内隔离开关、漏电保护器要和负荷功率、容量相匹配（通常为用电电流1.5倍）。总配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流应大于30毫安，开关厢漏电动作时间小于0.1秒，总配电箱内额定漏电动作时间应大于0.1秒，但其额定漏电动作电流和额定动作漏电时间乘积不应大于30mA.s）箱内开关间距100A以下大于30mm，150A以上大于50mm。分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区通常设置一台分电箱，分配电箱距开关箱小于30m，对于现场设备要求设独立开关箱（开关箱距设备在3m以内）。配电箱、开关箱应装设端正、牢靠。固定式开关箱中心距地垂直距离应为1.4-1.6 m;移动式配电箱、开关箱应装设在坚固、稳定支架上,其中心和地面垂直距离为0.8-1.6m。1.2.3电缆敷设和接地要求现场敷设电缆采取铜芯橡皮绝缘电缆，依据现场实际，采取树干式和放射式相结合配电方法。本工程利用建筑物基础中自然接地体自然接地线作为接地装置，同时注意以下事项：1、接地体和接地线连接可靠。2、接地线连接处如焊接，当采取搭接焊接时，对于扁钢其搭接长度为宽度3倍。3、接地装置各部分之间均确保电气连接，在潮湿和有腐蚀介质场所连接处应采取可靠防潮、防腐方法。4、接地装置应满足短路情况下热稳定要求。5、TNS系统中保护零线必需在配电室或总配电箱处做反复接地外，还必需在配电系统中间处或末端处做反复接地；6、每一处接地装置接地线用两根及以上导体，在不一样点和接地体做电气连接；7、垂直接地体使用角钢、钢管或光面圆钢。2、电缆设计 塔吊分配电箱，按VV-325216考虑 电梯分配电箱，按VV-335216考虑 楼层分配电箱，按VV-31628考虑 木工棚分配电箱，按VV-3624考虑 钢筋棚分配电箱，按VV-31024考虑3、开关箱配置选择依据现场实际情况，施工层关键用小型用电机具开关箱空气开关按40安培考虑，漏电保护器容量为40安培(漏电分断时间0.1s)，开关箱电源线选择YZ310+24五芯橡套软电缆。3.1总配电箱配置总配电箱总开关为200A，二个160A断路器回路，两个100A断路器回路，三个63A断路器， 4、线路敷设本配电线路系指现场施工需要敷设配电线路，专为现场施工临时用电设备输送和分配电能。考虑到本工程现场狭窄、施工场地紧靠支护边坡，电缆埋地敷设难度较大。本工程室外线路除部分埋地外其它均采取绝缘子将绝缘电缆架空敷设，室内线路亦采取绝缘子将绝缘导线或电缆架空敷设。施工现场机动车道和外电架空线路交叉时，架空线路最低点和路面最小垂直距离为6米。现场计划临时供电系统根据办公用电、生活用电、现场照明和施工用电分开配电。现场生活区临时供电系统根据现场区域来划分，工人宿舍、食堂均为一个独立回路进行配电。现场办公区配电采取一个独立回路，就近接入电源和总配电箱，办公室配有专用开关箱。从各个分配电箱铺设电缆至现场各施工区，加工场地、生活区各设分配电箱、电缆统一接分配电箱或开关箱，再接分箱供各专业施工使用，以确保供电安全。干线电缆选择VV型五芯聚乙烯绝缘电缆。施工配电箱采取统一制作标准铁质电箱，箱、电缆编号和供电回路对应。本工程包含室内线路和室外线路，其敷设方法关键有室外沿墙架空敷设、绝缘电缆埋地敷设两种；室内为明敷设绝缘导线或电缆。现场全部线路均穿管防护。电缆敷设标准为：依据现场实际情况，在确保临时用电无线化基础上，尽可能使用架空方法进行敷设，不含有架空敷设条件，部分采取埋地敷设，过路部分在路面抠槽，上面盖板防护。施工现场变压器必需含有专用保护零线TN-S系统接零保护，而且在专用保护零线上，应做不少于二处反复接地。电缆线路敷设要尽可能选择最短路径，并考虑已经有和拟建建筑位置，不受到多种机械损伤及腐蚀，且要便于埋设、架空和维修，进出地面需设防护套管。分部（分项）工程安全技术交底单位工程名称雨花区公共卫生大楼施工单位湖南省第六工程施工班组名称（工种名称）电工组交底日期年 月 日主体阶段电工安全技术交底内容附后：交底人签字安全员签字接 受 交 底 人1.1管理方案依据本工程特点制订下列管理方案： 1.强化临时机电设施管理，配合工程正常进行；（2） 临时用电有专业设计及技术交底，并由专业队伍负责实施。（2）临时机电管理人员要有对应资质和经验。 2.机电设备部署选型标准上根据方案实施，部分改变依据实际情况进行调整。2.2实施规范及标准要求除遵照甲方、上级指令外，还必需遵守国家、地方政府下列规范和标准：施工现场临时用电安全技术规范、建筑机械使用安全技术规范、建筑机械技术试验规程、起重机械安全管理规程、 JGJ59-建筑施工企业安全检验标准、3.3管理制度1、专业施工制度：针对起重设备，临时用电设施特殊性，组建专职安装维修队和专业电气组，建立一套完整工作体系，以确保工作质量和安全。2、施工交底制度：全部临时用电及机械拆装施工均编制施工方案和作业指导书，采取层层审批和层层交底，落实好责任，确保质量。3、安全责任制度：安全工作实施层层责任制，并定时和不定时进行安全技术培训、检验，全部作业中全部有明确安全责任人。4、持证上岗制度：特殊作业特殊工种经过培训考评全部持有政府部门颁发“特殊作业上岗证书”，杜绝无证上岗。5、验收检验制度：对于关键设施实施过程采取三方验收制度，责任到人，资料齐全。6、维修保养制度：定时和不定时对全部设备、安全用电进行维修、保养、检验。分别为日检、周检、月检、季检、年检，并有书面统计和责任人署名。4.4临时用电安全方法1、临时用电施工前，必需熟悉临电施工组织设计，了解临时用电设计方案。2、施工前应按施工组织设计要求备料及组装配电设备，全部采取材料必需符合规范要求，有合格证3、现场内严格采取TNS系统配电。4、总配电箱内设电压表，总电流表，总电度表及其它仪表。分配电箱内装设总断路开关和分路断路开关。总开关电器额定值、动作整定值应和分路开关对应值匹配。5、总配电箱、分配电箱及开关箱应设在干燥、通风场所，周围应有足够二人同时工作空间和通道。室外配电箱放置要牢靠，且有防雨设施，安装高度底边距地0.61.2米，有门有锁，箱内无杂物。并设显著警示标志。6、多股线采取接线端子压接时，大于2.5平方米电缆端要用铜压线鼻压接，进出电箱采取下进下出式，回路编号一致。导线连接要牢靠，包扎严密，绝缘良好且不伤线芯。临时电缆埋地敷设过车道人行道等要加保护套管埋设；引出（入）地面及穿墙要加保护套管。7、严格实施“一机一箱一闸一漏电保护”，严禁一闸多机和无漏电保护设备使用。8、电缆送电前，先将配电设备断电，安全检验后逐层送电，严禁带电续接电缆。9、进入施工现场检测、维修线路时要持证上岗，带安全帽，穿胶鞋。发觉问题立即修复，对于乱接线，错接线问题应立即阻止。如有重大问题发生，要立即查出事故原因，作好统计，以书面形式上报经理部。10、修复线路时，电箱要设标志牌或专员看护，以防误合闸而酿成安全事故。11.配电箱回路开关电缆应有名牌标识，标明回路去向方便检验。5.5电气防火方法1、合理配置、整理、更换多种保护器，对电路和设备过载、短路故障进行可靠保护。2、电气装置和线路周围不得堆放易燃、易爆、强腐蚀介质，并建立易燃、易爆等危险品管理制度。3、电气装置相对集中场所应配置灭火器材，并严禁烟火。4、加强电气设备相间、相地绝缘，预防闪烁。5、建立电气防火教育制度，常常进行电气防火知识培训。6、建立电气防火检验制度，发觉问题，立即处理。7、强化电气防火领导体制，建立电气防火制度。分部（分项）工程安全技术交底单位工程名称雨花区公共卫生大楼施工单位湖南省第六工程施工班组名称（工种名称）电工组交底日期年 月 日装饰阶段电工安全技术交底内容附后：交底人签字安全员签字接 受 交 底 人施工用电安全关键点 施工现场安全用电采取“三相五线制”配电。 临时用电安全防护：加强用电管理，安排专职电工值班，并配带标志，建立对现场线路、设施定时和不定时检验；配电线路按相关要求架设整齐，架空线路采取绝缘铜线或绝缘铝线，严禁架放在脚手架上，不成束架空敷设或沿地敷设；室内、外线路均和施工机具、车辆及行人保持最小安全距离，不然采取可靠防护方法；配电系统采取分级配电，各类配电箱、开关箱安装和内部设置符合相关要求。各类配电、开关箱外壳完整、牢靠、防雨、防尘，箱体涂安全色标，统一编号，停止使用配电箱切断电源，箱门上锁。 照明和动力分开，做到夜间工作有足够照明，当动力出现故障，照明还亮，预防夜间施工人员坠落、绊倒造成伤亡。手持照明灯必需使用36V安全电压，危险场所使用24V安全电压；在尤其潮湿场所，易导电地面，照明电压12V。 照明系统中每一单相回路上，灯具和插座数量不超出25个，并设熔断电源为15A以上熔断器保护。 照明器具和器材质量均符合相关标准，范围要求，不使用绝缘老化或破损器具和器材。（5）安全用电制度1、施工现场内不准架设裸导线，动力照明线路必需架设在木横担和绝缘子上，其垂直距离不得小于6M。2、配电线路应规整，相序清楚，绑扎牢靠，线途经墙、板应有保护管，严禁线路沿架管敷设固定。3、全部电器设备应采取保护接零，保护接零反复接地，接地电阻应小于1。保护接零线应使用多股铜线，严禁使用单股铝线，工作零线不得和保护零线混接在一起，保护零线上严禁加设开关和熔断保险。4、凡三个及三个以上回路配电箱、盘应装总开关，每个插座前应加设熔断保险，三相胶盖闸刀开关只能作断路开关使用，通常应装设漏电保安器进行总保护。5、每台设备必需有独立单机漏电保护器和熔断保险装置。6、施工现场照明线路应使用绝缘子木横担固定，不准直接敷设在架管上，灯具应固定在不低于现场工作台2.5M以上并装设专用开关控制。7、施工现场内使用手持电动工具均要有合格（电流型漏电开关动作电流小于15MA，协作时间小于0.1S）漏电开关保护。8、从事施工现场临时用电操作人员必需经专门培训，经考评并取得合格证，度应穿戴好必需防护用具，安全帽、绝缘鞋（靴）、绝缘手套、绝缘工具方能上岗。9、全方面实施“三相五线制”、“一机一闸一保安一箱”、“三级配电二级保护”，消亡木箱、防雨防潮、预防触电事故发生。配电箱和开关箱 配电系统设置室外总配电箱和分配电箱，实施分级配电（通常为三级配电，两级保护）。 配电箱、开关箱依据电力平面部署图，设置在干燥通风场所，统一采取1.5mm厚以上铁皮制作标准箱。 开关箱和其控制固定式用电设备水平距离通常不超出3m，箱底和地面垂直距离控制在1.3-1.5m内移动式开关箱下底和地面垂直距离在0.6-1.5m内，并装设端正、牢靠，且有防尘、防雨方法。 施工用电设备均设专用开关箱，实施“一机一闸一保护器”制，严格杜绝用同一个开关电器直接控制二台及二台以上用电设备。 电工均持证上岗，跟班作业，随叫随到，并巡回检验，发觉问题立即汇报处理。临时用电方案安全技术交底单位工程名称雨花区公共卫生大楼施工单位湖南省第六工程施工班组名称（工种名称）电工组交底日期年 月 日 内容附后：交底人签字安全员签字接 受 交 底 人1、工程概述本工程在雨花区洞井镇和平村二组，长沙市雨花区汽车南站西侧，韶山路和先锋路交叉口西北侧。工程设地下室2层，地上12层，总建筑面积9平方米。（其中： 地上12353m2，地下7786m2） 建筑高度49.45m。合理使用年限为50年、耐火等级二级、抗震设防为7度、建筑性质框剪结构。2、 临时用电供配电系统和保护系统设计2.1设计依据施工现场临时用电安全技术规范JGJ46-；建筑施工安全检验标准JGJ59- 2.2技术要求本工程现场临时供电按施工现场临时用电安全技术规范设计并组织施工，供配电采取TNS接零保护系统，按“三级配电两级保护”、“一机一闸一箱一漏”设计施工，PE线和N线严格分开使用。接地电阻小于4欧姆，施工现场全部防雷装置接地电阻小于30欧姆。开关箱内漏电保护器额定漏电动作电流小于30毫安，额定漏电动作时间小于0.1秒。2.2.1系统说明全部用于临时用电设施材料及元器件必需为合格品，出厂证件齐全，并经过检测合格。2.2.2配电箱要求现场内配电总箱、分配电箱及开关箱均为安检站立案标准铁制配电箱。箱内隔离开关、漏电保护器要和负荷功率、容量相匹配（通常为用电电流1.5倍）。总配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流应大于30毫安，开关厢漏电动作时间小于0.1秒，总配电箱内额定漏电动作时间应大于0.1秒，但其额定漏电动作电流和额定动作漏电时间乘积不应大于30mA.s）箱内开关间距100A以下大于30mm，150A以上大于50mm。分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区通常设置一台分电箱，分配电箱距开关箱小于30m，对于现场设备要求设独立开关箱（开关箱距设备在3m以内）。配电箱、开关箱应装设端正、牢靠。固定式开关箱中心距地垂直距离应为1.4-1.6 m;移动式配电箱、开关箱应装设在坚固、稳定支架上,其中心和地面垂直距离为0.8-1.6m。2.2.3电缆敷设和接地要求现场敷设电缆采取铜芯橡皮绝缘电缆，依据现场实际，采取树干式和放射式相结合配电方法。本工程利用建筑物基础中自然接地体自然接地线作为接地装置，同时注意以下事项：1、接地体和接地线连接可靠。2、接地线连接处如焊接，当采取搭接焊接时，对于扁钢其搭接长度为宽度3倍。3、接地装置各部分之间均确保电气连接，在潮湿和有腐蚀介质场所连接处应采取可靠防潮、防腐方法。4、接地装置应满足短路情况下热稳定要求。5、TNS系统中保护零线必需在配电室或总配电箱处做反复接地外，还必需在配电系统中间处或末端处做反复接地；6、每一处接地装置接地线用两根及以上导体，在不一样点和接地体做电气连接；7、垂直接地体使用角钢、钢管或光面圆钢。3、用电负荷计算及配电箱设计方案依据现场用电情况计算用电设备、供电电源容量。设计及选择导线截面及整个配电系统（配电房、配电箱、开关箱）和配电线路。施工现场有很多用电设备，如塔吊、混凝土输送泵、振捣器、木工加工器械和水泵、电焊机、照明器械等，但本工程用电高峰期将出现在地下室施工阶段，故以该阶段为基准进行施工用电负荷计算。3.1总用电量计算序号机械名称型号规格数量 功率(KW) 累计(KW)1塔 吊QTZ315148482施工电梯SSD80A133334砼搅拌机JZC350115155砂浆搅拌机250L2 487插入式振捣器4-6M，6031.13.38平板振捣器PB3.011.11.19电焊机BX-500A238 7610闪光对焊机G1-1001555511钢筋弯曲机16612钢筋调直机18813钢筋切断机15.55.514高压水泵17715园盘锯YB252211.61.616电 刨MB50411.61.617蛙式打夯机HW2.521.63.218室内外照明及食堂8585机械功率累计PC357.33.1.1本工程用电负荷计算以下P=1.24K1Pc=1.240.6357.3KW=265.83KWP-计算用电量(KW),供电设备总需要容量;Pc-全部施工动力用电设备额定用量之和;K1-全部施工用电设备同时使用系数,30台以上时,K1=0.61.24-综合考虑施工用电约占总用电量90%,室内外照明用电约占总用电量10%, P=1.1(K1Pc+0.1P)=1.24K1Pc3.1.2变压器选择本工地业主提供1台600KVA变压器,故P0=1.4265.83KW=372.16KVAP0-变压器容量(KVA);1.05-功率损失系数;cos-用电设备功率原因,建筑工地取0.75现场变压器为600KVA，符合现场要求。3.1.3导线截面计算3.1.3.1线路导线选择标准 线路导线采取绝缘铜线；架空导线截面选择必需满足导线载流量要求，满足线路末端电压偏移要求，具体选择方法以下：低压导线按许可温升初选截面，应使其最大计算负荷电流Ij小于其许可截流量Iy，即IyIj。1、外线电源至总配电箱采取截面为VV-395+150铜芯电缆线。2、现场分配电箱钢筋加工场(约55KW，闪光对焊机1台)考虑,线路工作电流按I=2P计算,I=255=110(A),VV-370235导线即可符合要求。3、 经一样计算，生活区分配电箱，按VV-350235考虑； 塔吊分配电箱，按VV-325216考虑 电梯分配电箱，按VV-3
