MBR基本工艺设计DOC.doc

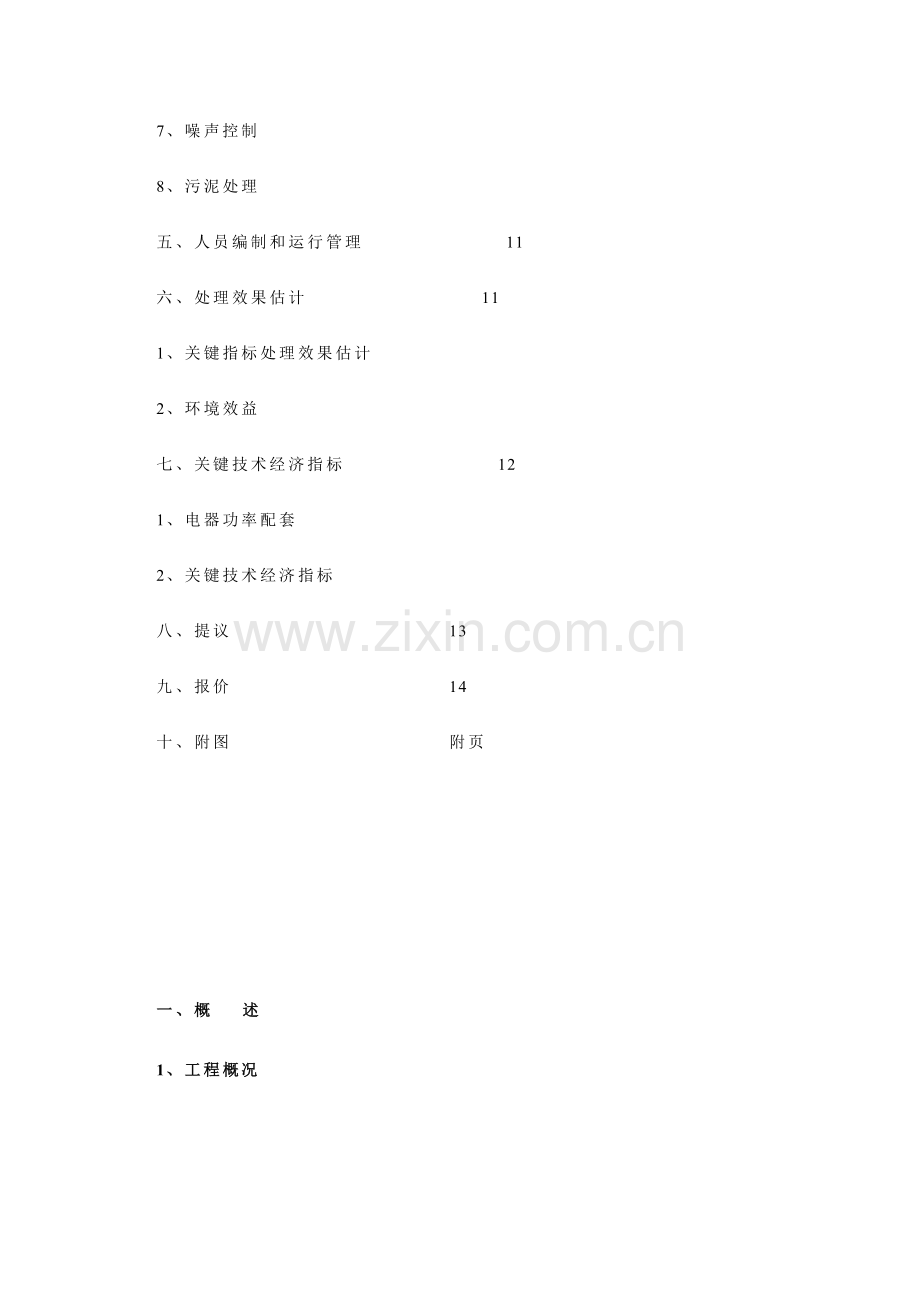

目    录

一、概       述                                   2
1、工程概况
2、设计依据
3、设计、施工范围及服务
4、设计标准
二、污水水质、水量及排放标准                     3
1、设计水量
2、设计进水水质
3、排放出水标准
三、处理工艺步骤                                 4
四、方案设计                                     6
1、单元设备
2、关键构筑物及设备
3、工艺部署
4、电器控制
5、防腐方法
6、通风排气
7、噪声控制
8、污泥处理
五、人员编制和运行管理                          11
六、处理效果估计                                11
1、关键指标处理效果估计
2、环境效益
七、关键技术经济指标                            12
1、电器功率配套
2、关键技术经济指标
八、提议                                        13
九、报价                                        14
十、附图                                       附页

一、概    述
1、工程概况
医疗区、生活区汇总排放污水处理采取优异膜处理方法-MBR处理工艺，再经过消毒后达成《城市污水再生利用城市杂用水水质》（GB/T18920-）标准后部分回用于洒水和绿化，部分排入水体。
生活污水回用处理设备关键材质为碳钢（Q235A），设备设置自动控制功效，采取PLC独立工作，正常工作时为全自动控制，必需时可切换为手动控制工作。
2、设计依据
1、用户提供环评汇报及环境保护局相关文件；
2、《生活杂用水水质标准》CJ 25.1－89
3、《国家污水综合排放标准》GB8978/1996；
4、《室外排水设计规范》GBJ14-87；
5、《建筑给排水设计规范》GBJ15-88；
6、《工业企业厂界噪声标准》GB12348-90；
7、《医疗机构水污染排放标准》GB18466-
8、《城市污水再生利用 城市杂用水水质》GB/T18920-
9、医院污水处理技术指南、给水排水工程建设相关技术规范；
10、我企业完成同类工程所积累实际技术参数和经验。
3、设计、施工范围及服务
(1) 设计范围
   本工程设计范围为：污水处理站工艺、设备、电气和自控、通风等专业全部内容。
(2) 施工范围及服务
a、污水处理站中全部土建构筑物由业主负责组织施工。
b、处理站总进、出水管道由业主负责施工。
c、总电源由业主负责接至控制柜。
d、污水处理设备及设备内配件均由我企业负责提供。
e、我企业负责污水处理站内全部安装工作。包含污水处理设备内电器接线。
f、我企业负责污水处理设备调试，直至合格。
g、我企业无偿培训操作人员，协同编制操作规程，同时做相关运行统计。为以后设备维护、保养，提供有力技术保障。
4、设计标准
1、采取优异膜生物反应器污水处理工艺，确保处理出水各项指标达成排放要求。
2、污水处理站污水为医院综合排放水，对所排放污水须经预处理，且达成污水 处理站进水要求后，才能纳入污水处理系统。
a、污水处理站既便于操作管理、设备维护，同时又降低对周围环境影响。
b、污水处理设施在运行上有较大灵活性和可调性，以适应水质、水量改变，同时努力争取污水处理站占地面积小，工程投资省，运行能耗低，处理费用少。
c、设计时充足考虑污水处理站二次污染防治，对配套设备除臭、降噪、减振有对应方法，污水处理过程中产生少许剩下污泥经好氧消化处理后，定时由外协单位清理外运，从而避免对环境造成二次污染。
d、污水处理系统设有应急旁通和双电源等保护方法。
e、污水处理动力设备及其它配套设备均选择中国著名厂家产品，确保运行稳定、稳妥、可靠。
二、污水水质、水量及排放标准
1、设计水量
依据业主原始资料，医院污水为20T/D、生活污水为3T/D，汇总后总水量Q=24T/D，处理能力按1 m3 / h设计，工艺设施按24 h连续运行设计。
2、设计进水水质
CODcr：               350mg / L
BOD5：                 500 mg / L
PH：                   6~9
3、出水标准
经污水处理站处理后出水必需达成《城市污水再生利用城市杂用水水质》GB/T18920-标准，
项    目
城市杂用水水质
CODc r  (mg/l)

BOD5   (mg/l)
≤10-20
S S  (mg/l)
≤10
总大肠菌群（个/L）
≤3
PH
6~9

三、处理工艺步骤
依据以上设计标准和设计水质、水量及排放标准，本工程中考虑采取优异膜生物反应器法（MBR法），处理工艺步骤以下：

污泥池

调整池

格栅

膜生物反应器

中水水池

排放

上清液回流

剩下污泥外运

消毒
四、污水处理工艺步骤中各单元关键作用：
1、 格  栅：
用于确保后续管路通畅，拦截污水中颗粒和纤维状物质。所拦截栅渣定时由人工清除。格栅采取细一道，置于调整池进水口。
2、污水调整池：
      用于调整水量和均匀水质，使污水能比较均匀进入后续处理单元。污水池内设置潜污泵，用以将污水提升送至后续处理单元。
3、膜生物反应器（MBR）：
在膜生物反应器中，采取江苏蓝天水净化设备控股江苏蓝天膜业生产含有自主知识产权高性能沉醉式平片膜元件（专利号：xxxxxxx），由膜元件以一个独特结构组合成膜组件浸放于曝气池中，因为平片膜0.3微米孔径能够阻止细菌经过，所以可将曝气池中细菌胶团和游离细菌全部保留在曝气池中，从而实现了泥水分离，免去了后续二沉池，多种悬浮颗粒、细菌、藻类、COD及有机物均得到有效去除，确保了出水悬浮物靠近零优良出水水质，能够直接回用。
因为微滤膜近乎百分之百细菌隔离作用，可使曝气池中生物浓度达成一万毫克/升以上，不仅提升了曝气池抗冲击负荷能力，而且将所需曝气池容积缩减至传统曝气方法1/5~1/8。池容积缩小又对应大大地降低了生化系统投资费用和运行费用。
4、消毒装置
消毒方法采取接触式消毒，根本杀灭多种病菌。

5、污泥消化池：
      膜生物反应器所排放剩下污泥在池中进行好氧消化稳定处理，以降低污泥体积和提升污泥稳定性。好氧消化后污泥量较少，定时联络由环卫部门抽泥车清除外运或进行污泥脱水处理外运。上清液采取上清液回流至调整池。
6、风机：
用于膜生物反应器、调整池预曝气及污泥消化池好氧消化处理等。

四、方  案  设 计
1、单元设计
各处理单元设计分别详述以下：
（1）、  格  栅
置于调整池入口处，配置细格栅一台，所拦截栅渣定时人工清除外运。
细格栅宽度：300 mm       格栅栅宽：2 mm
耙齿材质:不锈钢
安装角度：60°
（2）、污水调整池
调整池为钢筋混凝土结构，地下式设置，池内设污水提升泵2台，液位控制器1套及其它配套件。
调整池数量：         一座
调整池净尺寸：       按标准图集施工
有效容积：           V=24m3
水力停留时间：       24.0h
污水泵型号：         WQ10-10-0.75
数量：               2台   1用1备
功率：               N=0.75 Kw
（3）、集装箱式膜生物反应器
本设备为组合式设备，它包含缺氧池、MBR反应池、污泥池、清水池和设备间，外形尺寸：7500××2500mm ，处理水量：Q=1T/H。
l  缺氧池
外形尺寸：1000××2500mm
停留时间：T=4h
材质：A3
数量：1只
l  MBR池
外形尺寸：1300××2500mm
停留时间：T=5h
材质：A3
数量：1只
  MBR膜组件型号：PEIER55-100
  处理水量：Q=1T/H
  数量：1组
  MBR膜元件型号：PEIER-100
  单片膜规格：1190×518×15
单片膜通量：Q=400-550L/片.d

  单片膜面积：F=1m2
  膜孔径：0.3μm
  曝气量：12L/min.片
  材质：PVDF＋PET
膜片数量：55片/组
l  抽吸泵（自吸离心泵）
  型号：ZW25-8-15
  流量：Q=8m3 /h
  扬程：H=15m
  功率：N=2.2kw
  数量：2台
l  污泥消化池
外形尺寸： 500××2500mm
有效容积：     2.0 m3
有效水深：               2.3 m
贮泥时间：               180 天
池内供气量：             0.1 m3 / min
污泥消化率：             45％
材质:A3
数量:1只
l  污泥泵
  型号：WQ10-10-0.75
  流量：Q=10T/H
  扬程：H=10m
  功率：N=0.75KW
数量：1台
l  配套风机
型号：HC-401型
风量：      0.77 m3/ min
风压：       mm
功率：       1.5 Kw

数量：2台(一用一备)
l  自动控制柜
污水处理设备自进水至出水采取PLC全自动控制。具体控制内容以下：
污水调整池设置液位控制装置，高液位自动运行；低液位停泵。
风机采取交替运行，不间断供气。两台风机可按要求设定自动切换间隔时间。
污水提升泵两台交替运行，可按要求设定交替运行。
l  中水水池（清水池）
规格：500××2500mm
有效容积：V=2m3
材质：A3
数量：1只
l  设备间
风机、电控柜均设置在设备间内
规格：4200××2500mm
材质：A3
数量：1只
2、关键构筑物及设备
（1）、本污水处理工程中关键构筑物一览表
序号
名   称
规      格
单位
数量
备   注
1
污水调整池
按标准图集
座
1
钢筋砼结构
2
设备基础

m2
25
钢筋砼结构

（2）、本污水处理工程中关键设备一览表（注：本表设备供方负责）
序号
名      称
规    格
单位
数量
备      注
1
细格栅
栅宽300mm  2mm
台
1
不锈钢
2
污水泵、液位控制器
WQ10-10-0.75
台
2
1用1备
3
膜生物反应器箱体
7500××2500
只
1

4
MBR池曝气系统
配套
套
1

5
MBR膜组件
PEIER55-100
组
1

6
自吸离心泵
ZW25-8-15
台
2

7
风机及消音装置
HC-401型
台
2
N=1.5 Kw
8
污泥提升泵
WQ10-10-0.75
台
1
N=0.75 Kw
9
二氧化氯发生器
HB-50
台
1

10
自动控制柜及电缆

台
1
西门子PLC
11
仪器仪表

套
1

12
清洗装置

套
1

13
全套管件、阀门仪表等
套
1
UPVC
3、工艺部署
       本污水处理站调整池采取钢筋混凝土结构。膜生物反应器处理设备采取钢结构。污水处理站总占地面积约30 m2 。
为了确保厂区整体布局，要求污水处理站及四面种植树木、花卉，深入美化环境。
4、电器控制
(1)  污水处理站提议采取双电源供电。处理工艺关键机泵均交替使用，互用互备，以达成确保正常运行目标。
(2)  各类电器设备开启、关闭和切换均由可编程序控制器自动按程序实施联动，同时在控制柜面板上设有自动、手动转换开关，必需时可切换成手动控制。
(3)  各类电器设备均设置电路短路和过载体装置，同时设置指示灯，显示各电器设备工作状态。
(4)  污水调整池设置液位控制装置。
5、防腐方法
本工艺中，主体设备材质为钢结构，均作深度防腐。内外表面采取机械除锈处理后，内外表面采取环氧煤沥青8道防腐，全部连接管道、管件等采取UPVC材质，能耐酸、碱、盐腐蚀，其它部分钢制配件均采取环氧煤沥青防腐。
6、通风排气
        操作间、设备间保持室内通风。同时污水处理站及四面种植树木，花草，可减轻异味，又可深入美化环境。
7、噪声控制
       污水处理系统中，噪声源关键为污水泵、风机。为了降低对环境影响，本设计中污水泵采取潜水式，噪声基础很小。风机将采取低转速、低噪声风机，同时对风机顶板及风机房四面进行吸声处理，对风机进出风口配置消声器及基座设置隔振垫，经过这一系列方法，可使本系统噪声达成《城市区域环境噪声标准》GB3096-95中二类标准，即（白天≤60db 夜间≤50db）
8、污泥处理
       MBR产生剩下污泥由污泥提升泵送入污泥消化池进行重力浓缩，同时污泥浓缩池内设置好氧曝气消化分解，以降低污泥体积，提升污泥稳定性，污泥池上清液回流至调整池，消化稳定处理后污泥由环卫车定时外运，储泥时间为18天。

五、人员编制和运行管理
污水处理站三班连续运行，每班配置操作工一名，可兼职。关键工作为格栅清渣、日常维护、设备检修，同时监测、统计相关运行情况。
六、处理效果估计
1、关键指标处理效果估计
序号
处理设施
进水水质（mg/l）
出水水质（mg/l）
去除率（%）
1
格栅
调整池
CODcr    ≤350
BOD5     ≤500
CODcr   ≤315
BOD5      ≤450
≥10
≥10
2
膜生物反应器
CODcr    ≤315
BOD5      ≤450
CODcr      ≤31.5
BOD5       ≤9
≥90
≥98
3
系统总体
CODcr    ≤350
BOD5     ≤500
CODcr      ≤31.5
BOD5       ≤9
≥91
≥98.2
由上可知，经该工艺处理出水可完全达成设计标准。
2、 环境效益
本污水处理站投入运行后可取得以下环境效益：
（1）、每十二个月削减CODcr排放量3.0吨。
（2）、每十二个月削减BOD5排放量4.3吨。
七、关键技术经济指标
1、电器功率配套
序号
名称
规格
单位
数量
功   率
备     注
1
污水泵
WQ10-10-0.75
台
2
N=0.75Kw
1用1备
2
自吸离心泵
ZW25-8-15
台
2
N=2.2 Kw
1用1备
3
污泥提升泵
WQ10-10-0.75
台
1
N=0.75Kw

4
风机
HC-401S
台
2
N=1.5 Kw
1用1备
☆ 装机总功率：N=9.65w
☆ 运行总功率：N=4.75 Kw
2、关键技术经济指标
序号
名    称
数 量
单   位
备   注
1
处理水量
1.0
m3/h

2
装机总容量
9.65
Kw

3
实耗功率
4.75
Kw

4
人工
3
人
兼职人员
5
运行费用
1.50
元/m3.污水

6
工程占地面
30
m2

八、建  议
工程建成后，对设施管理是直接影响处理效果关键原因，也是关系四处理设备能否发挥其正常处理效果关健，为了使建设单位能在运行中确保正常，提议以下：
1. 在设备调试过程中，对管理人员采取专业培训，确保以后使用。
2. 必需建立完善运行统计。
3. 建立必需化验室，对工程运行作必需监测。
4. 污水站须配套维修工具，立即对部分不正常部件作合适调正，确保设备稳定运行。

九、设备配置清单及报价
序号
名      称
规    格
单位
数
量
单价
(万元)
价格
(万元)
备 注
1
细格栅
栅宽300mm 2mm
台
1

不锈钢
2
污水泵、液位控制器
WQ10-10-0.75
台
2

N=0.75 Kw
3
膜生物反应器本体
7500××2500mm
只
1

4
MBR池曝气系统
配套
套
1

5
MBR膜组件
PEIER55-100
套
1

6
自吸离心泵
ZW25-8-15
台
2

7
风机及消音装置
HC-401S
台
2

N=1.5 Kw
8
污泥提升泵
WQ10-10-0.75
台
1

N=0.75 Kw
9
二氧化氯发生器
HB-50
台
1

10
自动控制柜及电缆
PLC
台
1

11
仪器仪表

套
1

12
全套管件、阀门

套
1

UPVC
13
清洗装置
配套
套
1

14
累计
