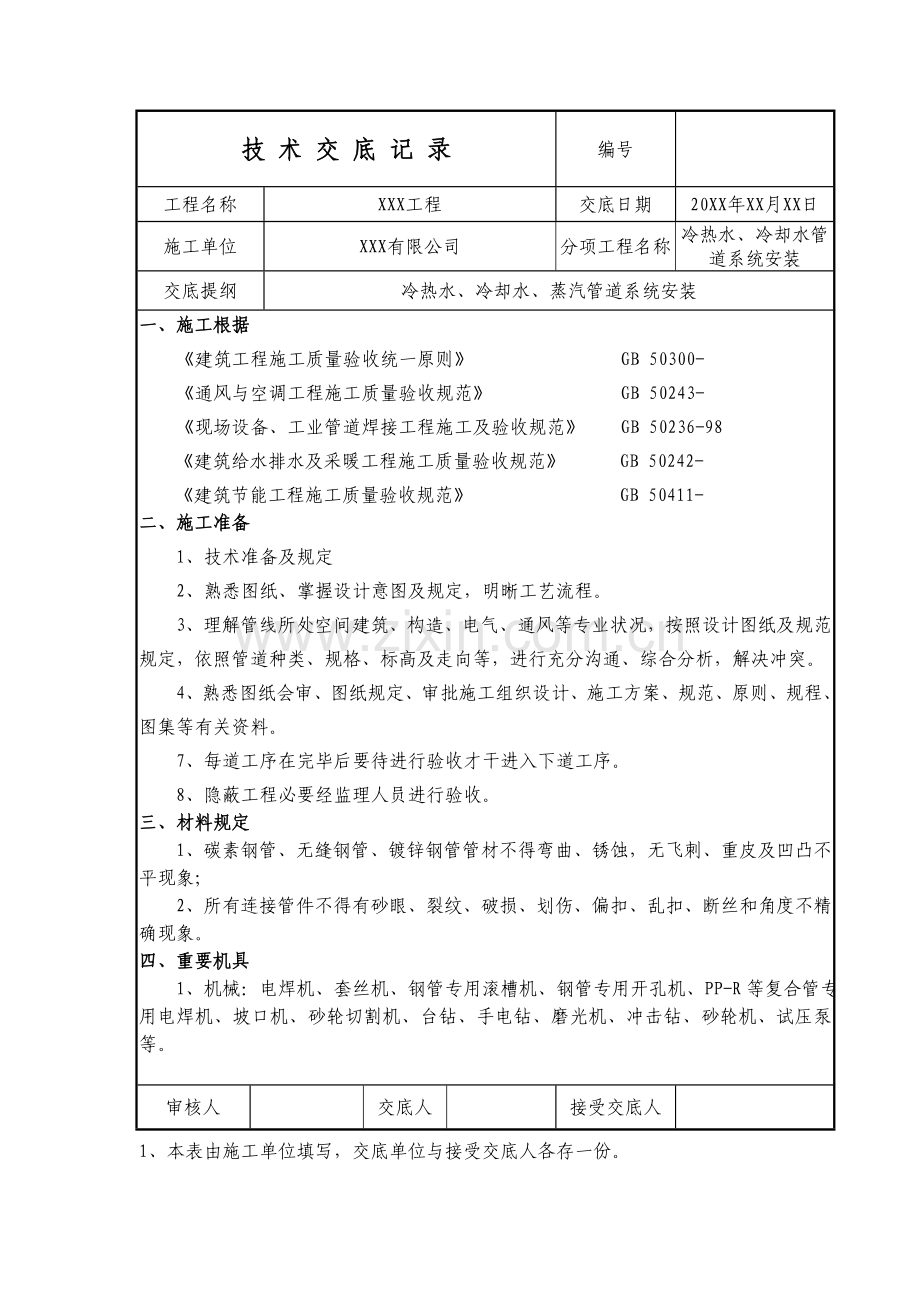

1、技 术 交 底 记 录编号工程名称XXX工程交底日期20XX年XX月XX日施工单位XXX有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装一、施工根据建筑工程施工质量验收统一原则 GB 50300-通风与空调工程施工质量验收规范 GB 50243-现场设备、工业管道焊接工程施工及验收规范 GB 50236-98建筑给水排水及采暖工程施工质量验收规范 GB 50242-建筑节能工程施工质量验收规范 GB 50411-二、施工准备1、技术准备及规定2、熟悉图纸、掌握设计意图及规定,明晰工艺流程。3、理解管线所处空间建筑、构造、电气、通风等专业状况,按照设计图纸及

2、规范规定,依照管道种类、规格、标高及走向等,进行充分沟通、综合分析,解决冲突。4、熟悉图纸会审、图纸规定、审批施工组织设计、施工方案、规范、原则、规程、图集等有关资料。7、每道工序在完毕后要待进行验收才干进入下道工序。8、隐蔽工程必要经监理人员进行验收。三、材料规定1、碳素钢管、无缝钢管、镀锌钢管管材不得弯曲、锈蚀,无飞刺、重皮及凹凸不平现象;2、所有连接管件不得有砂眼、裂纹、破损、划伤、偏扣、乱扣、断丝和角度不精确现象。四、重要机具 1、机械:电焊机、套丝机、钢管专用滚槽机、钢管专用开孔机、PP-R等复合管专用电焊机、坡口机、砂轮切割机、台钻、手电钻、磨光机、冲击钻、砂轮机、试压泵等。审核人

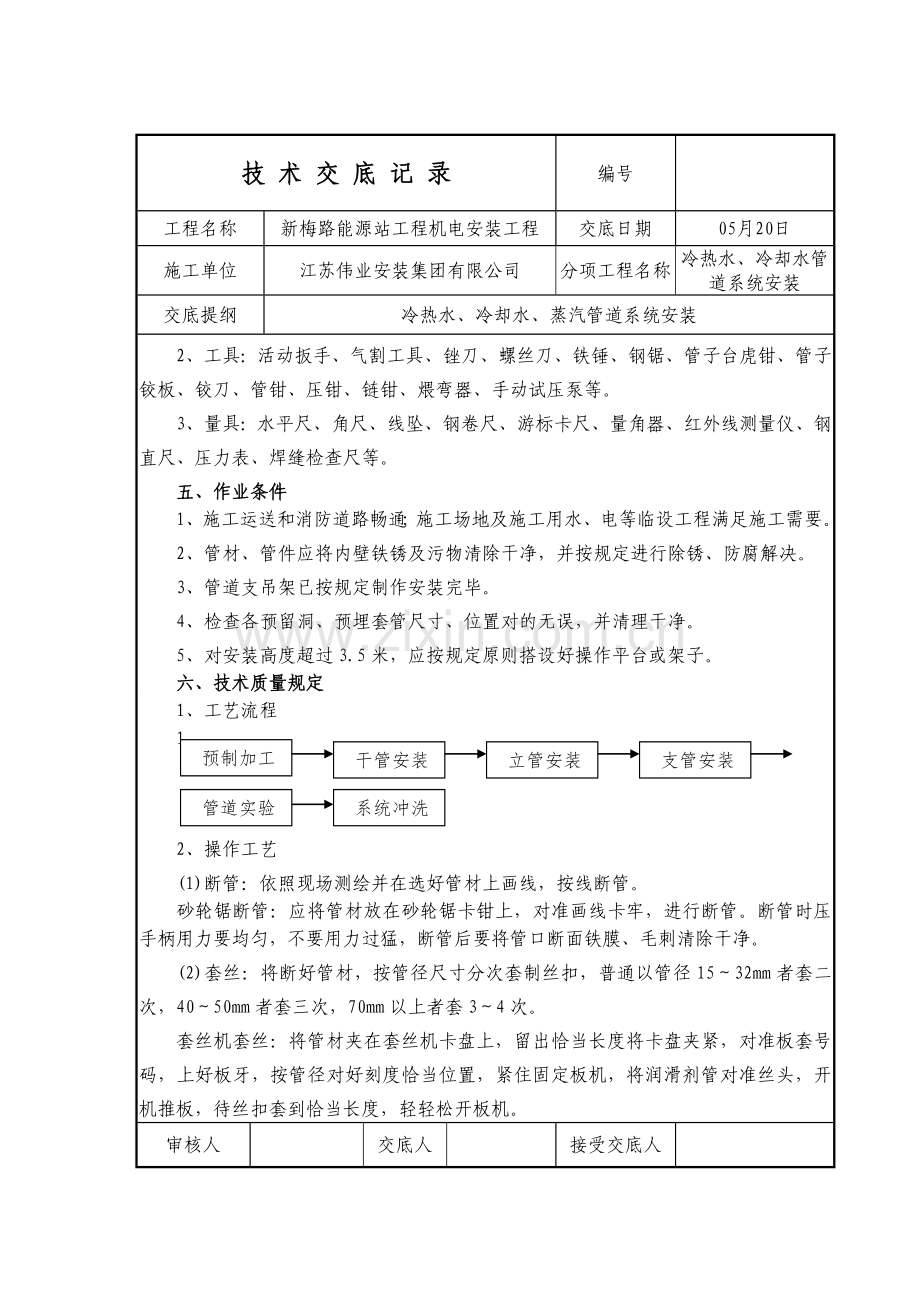

3、交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装2、工具:活动扳手、气割工具、锉刀、螺丝刀、铁锤、钢锯、管子台虎钳、管子铰板、铰刀、管钳、压钳、链钳、煨弯器、手动试压泵等。3、量具:水平尺、角尺、线坠、钢卷尺、游标卡尺、量角器、红外线测量仪、钢直尺、压力表、焊缝检查尺等。五、作业条件1、施工运送和消防道路畅通;施工场地及施工用水、电等临设工程满足施工需要。2、管材、管件应将内壁铁锈及

4、污物清除干净,并按规定进行除锈、防腐解决。3、管道支吊架已按规定制作安装完毕。4、检查各预留洞、预埋套管尺寸、位置对的无误,并清理干净。5、对安装高度超过3.5米,应按规定原则搭设好操作平台或架子。六、技术质量规定1、工艺流程1、支管安装立管安装干管安装预制加工管道实验系统冲洗2、操作工艺(1)断管:依照现场测绘并在选好管材上画线,按线断管。砂轮锯断管:应将管材放在砂轮锯卡钳上,对准画线卡牢,进行断管。断管时压手柄用力要均匀,不要用力过猛,断管后要将管口断面铁膜、毛刺清除干净。(2)套丝:将断好管材,按管径尺寸分次套制丝扣,普通以管径1532mm者套二次,4050mm者套三次,70mm以上者套

5、34次。套丝机套丝:将管材夹在套丝机卡盘上,留出恰当长度将卡盘夹紧,对准板套号码,上好板牙,按管径对好刻度恰当位置,紧住固定板机,将润滑剂管对准丝头,开机推板,待丝扣套到恰当长度,轻轻松开板机。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装套丝机以低速进行工作,套丝时禁止用锤击办法旋紧或放松背面挡角、进刀手把和活动标盘。长管子套丝时,管后端一定要垫平;螺纹套成后,要将进刀把及

6、管子夹头松开,切不可一次套成,以免损坏板牙或产生“硌牙”;在套丝过程中要经常加机油润滑和冷却。管子螺纹长度尺寸详见表项次公称直径普通丝头长丝(联设备用)短丝(联接阀类用)(mm)(英寸)长度(mm)螺纹数长度(mm)螺纹数长度(mm)螺纹数12345678915202532405070801001/23/4111/411/2221/2341416182022242730338989101112131450556028302612.013.515.017.019.021.06.57.56.57.58.09.0(3)配装管件:依照图纸,将已套好丝扣管材配装管件。配装管件时应将所需管件带入管丝扣,试

7、试松紧度(用手带入3扣为宜)。在丝扣处涂铅油、缠麻后带入管件,然后用管钳将管件按旋紧方向一次拧紧,使丝扣外露23扣,去掉麻头,擦净铅油,编号放到恰当位置等待调直。管道外螺纹与管件之间或阀件内螺纹之间加恰当填料,填料采用生料带或麻审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装丝加防锈漆,保证连接紧密,不渗不漏。依照配装管件管径大小选用恰当管钳(见表4.2.1.1-2)。管钳合用

8、范畴表 名称规格合用范畴公称直径(mm)英制对照管钳12141824361520202532505080801001/23/43/4111/422334(4)管段调直:将已装好管件管段,在安装迈进行调直。在装好管件管段丝扣处涂铅油,连接两段或数段,连接时不但要考虑预留口方向,并且要注意管材弯曲度,互相找正后再将预留口方向转到适当部位并保持正直。管段连接后,调直前必要按设计图纸核对其管径、预留口方向、变径部位与否对的。管段调直要放在调管架上或调管平台上,两人操作为宜,一人在管段端头目测,一人在弯曲处用手锤敲打,边敲打,边观测,直至调直管段无弯曲为止,但不得用铁锤直接敲打管道,防止管道变形;需拆卸

9、调直,在两管段连接点处标明印记,卸下一段或数段,再接上另一段或数段直至调完为止。配装好阀门管段,调直时应先将阀门盖卸下来,将阀门处垫实再敲打,以防震裂阀体。2、焊接管道(1)断管:依照图纸,在选好管材上画线,按线断管。割口断面应与管子中心审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装线垂直,以保证管子焊接同心度。氧气-乙炔气割断管:应将管材切割处垫高,点燃氧气-乙炔气割枪,并

10、调节好火焰,对准划线进行断管。(2)焊接:焊条规格、性能要符合设计规定。在雨、雪天、低温、刮风等恶劣环境焊接时应有保护办法。焊条在使用前应规定进行烘干,使用时包装完好,未受潮可以直接使用;管道焊接时应有防风、雨雪办法;焊区环境温度低于-20,焊口应预热,预热温度为100200,预热长度为200250mm。管道对接焊口与坡口要符合焊接工艺规定,为了管壁能充分焊透,当管壁厚度6mm需加工坡口。管道对接焊口组对和破口形式等应符合规范规定;坡口加工可采用气割或坡口机加工,加工后应清除渣屑、污物、油垢,并将影响焊接质量凹凸不平处打磨平整,露出金属光泽。(如图)焊接前要将两管轴线对中,先将两管端部点焊牢,

11、管径在100mm如下可点焊三个点,管径在150mm以上以点焊四个点。检查预留接口位置、方向、变径等无误后,进行找直、找正,最后再满焊牢固。禁止在坡口之外母材表面引弧和实验电流,并应防止电弧擦伤母材。在保证焊透和熔合良好条件下,采用小电流、短弧焊、快焊速和多层多道焊工艺,并应控制层间温度。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装管道对口焊缝不得安装在支吊架位置上或套管内。

12、管道开口接支管应错开焊缝,并使焊缝朝向易观测和维修方向。管材与法兰盘焊接,应先将管材插入法兰盘内,先点焊23点再用角尺找正找平后方可焊接,法兰盘应两面焊接,其内侧焊缝不得凸出法兰盘密封面(如图)。管道焊接后,应作外观检查,如焊缝缺陷超过规定原则,应进行修补。焊缝表面缺陷用砂轮打磨,缺陷磨除后焊缝表面若低于母材,要先进行焊接修补,然后再焊接。3、水压实验(1)打开水压实验管路中阀门,开始向系统注水。启动系统上各高处排气阀,使管道内空气排尽。待灌满水后,关闭排气阀和进水阀,停止向系统注水。打开连接加压泵阀门,用电动或手动试压泵通过管路向系统加压,同步拧开压力表上旋塞阀,观测压力表升高状况,分23次

13、升至实验压力。在此过程中,每加压至一定数值时,应停下来对管道进行全面检查,无异常现象方可再继续加压。4、系统冲洗(1)管道试压工作完毕后,应当对系统进行冲洗,冲洗时应将管道系统中阀门、设备、仪表等拆除,用短管代替,系统冲洗完毕后再将其复位。(2)将系统内仪表加以保护,并将孔板、喷嘴、滤网、节流阀及止回阀阀芯等拆除,妥善保管;对不容许冲洗设备及管道应进行隔离,保证不将冲洗污物进审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系

14、统安装交底提纲冷热水、冷却水、蒸汽管道系统安装入冷水机组和空调末端装置内。冲洗时,管道内水流速度应不不大于1.5m/s。在不损伤管子状况下,应当用木锤进行敲打,对焊缝、死角和管底等部位应重点敲打。(3)当管道出水口水不具有泥沙、铁屑等杂质,且目测颜色不混浊,出水口和进水口水色和透明度一致时为合格。(4)水冲洗排放管应接入可靠排水井或沟中,并保证排水畅通和安全,排放管截面积不应不大于被冲洗管道截面积60%。(5)蒸汽系统采用蒸汽吹扫。采用蒸汽吹扫,应先进行暖管,恒温1h后进行吹扫,然后自然降温至环境温度,再升温暖管,恒温进行吹扫,如此重复不少于3次。吹扫过程分为:暖管、官网升压和降压、吹扫三个过

15、程。吹扫先吹蒸汽总管,待总管吹扫合格后。再吹扫支管。暖管1、打开所有导淋,将管中积水排净,以免导致水击。2、打开蒸汽总管末端放空阀。3、暖管,投入少量蒸汽预热蒸汽管线充蒸汽升温。见导淋排出凝液后将导淋阀关闭(逐个进行)。暖管缓慢提高管道温度,在管线首端和末端温度相近时,方可逐渐增大蒸汽流量至吹扫值进行吹扫。第一次暖管时间要长4-5h,大概每小时升温80左右。将加热速率维持在10-15/ h。暖管温度达到200.4、在暖管过程中,重点检查管线支架位移,补偿器伸缩状况,确认蒸汽导向管无滑动障碍,发生异常状况及时向指挥部报告,进行停气解决。5、暖管合格原则以导淋无凝液,排出气体为合格。6、在暖管过程

16、中,用木棒不断敲打管线,使管线内部铁锈易于脱落,故能达到好吹扫效果。审核人交底人接受交底人1、 本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装重复升降温度吹扫1、第一次暖管时间要恰当长某些,需要4-5 h,即大概每小时升温80左右,第二次后来暖管时间可短某些,在1-4h 即可。每次吹扫时间大概为2小时,由于降温是自然冷却,故降温时间决定于气温,普通使管线冷至100如下即可,吹扫重复次数,对于本次吹扫来

17、说,因其管线长,重复次数亦要多某些,当排汽口排出蒸汽流目视清洁时方可暂停吹扫进行吹扫质量检查。普通主干管吹扫次数在20-30次左右,各支管吹扫次数可少某些。七、安全办法1、管道安装工安全操作规程 (1)用车辆运送管材、管件,要绑扎牢固,人力搬运,起落要一致,通过沟、井,要搭好马道,不得负重跨越。用滚杠运送,要防止压脚,并不准用手直接调节滚杠。管子滚动前方,不得有人。(2)用锯床、锯弓、切管器、砂轮切管机切割管子,要垫平卡牢,用力不得过猛,临近切断时,用手或支架托住。砂轮切管机砂轮片应完好,操作时,应站侧面。(3)管子煨弯,砂子必要烘干,装砂架子搭设牢固,并设栏杆。用机械敲打时,下面不得站人,人

18、工敲上下要错开。管子加热时,管口前不得有人。(4)套丝工件要支平夹牢,工作台要平稳,两人以上操作,动作应协调,防止柄把打人。(5)管子串动和对口,动作要协调,手不得放在管口和法兰接合处。(6)手提式砂轮机应有防护罩,操作时,站在砂轮片径向侧面,并戴绝缘手套或站在绝缘板上。(7)管道吊装时,倒链应完好可靠,吊件下方禁止站人,管子就位卡牢后,方可松倒链。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却

19、水、蒸汽管道系统安装(8)管道试压,应使用经校验合格压力表。操作时,要分级缓慢升压,停泵稳压后方可进行检查。非操作人员不得在盲板、法兰、焊口、丝口处停留。(9)管道吹扫、冲洗时,应缓慢启动阀门,以免管道内物料冲击。2、电焊工安全操作规程(1)电焊机外壳,必要接零接地良好,其电源拆装应由电工进行。现场使用电焊机应设有可防雨、防潮、防晒机棚,并备有消防器材。(2)电焊机要设单独开关,开关应放在防雨闸箱内,拉合时应戴手套侧向操作。(3)焊钳与把线必要绝缘良好,连接牢固,更换焊条应戴手套,在潮湿地点工作,应站在绝缘胶板或木板上。(4)禁止在带压力容器或管道上施焊,焊接带电和设备应切断电源。(5)焊线、

20、地线、禁止与钢丝绳子接触,不得用钢丝绳或机电设备代替零线,所有地线接头,应连接牢固。(6)更换场地移动焊线时,应切断电源,并不得用手持焊线爬梯登高。(7)消除焊渣时,应戴防护眼镜或面罩,防止铁渣飞溅伤人。(8)多台焊机一起集中施焊时,焊接平台或焊件必要接零接地,并有隔光板。(9)施焊场地周边应清除易燃易爆物品,或进行覆盖、隔离。(10)工作结束后,应切断焊机电源,并检查操作地点确认无起火危险后,方可离开。3、焊(割)工安全操作规程(1)施焊(割)场地周边应清除易燃易爆物品,或进行覆盖、隔离。(2)氧气瓶、乙炔瓶或液化石油气瓶、压力表及焊割工具上,禁止沾染油脂。审核人交底人接受交底人1、本表由施

21、工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装(3)氧气瓶、乙炔瓶(液化石油气瓶)不得放置在电线正下方,乙炔瓶或液化石油气瓶与氧气瓶不得同放一处,气瓶存储和使用间距必要不不大于5m,距易燃、易爆物品和明火距离,不得少于10m。检查与否漏气,要用肥皂水,禁止用明火。(4)氧气瓶、乙炔瓶应有防震胶圈和防护帽,并旋紧防护帽,避免碰撞和激烈震动;并防止曝晒。(5)点火时,焊枪口不准对人,正在燃烧焊枪不得放在工件或地面

22、上。带有乙炔和氧气时,不准放在金属容器内,以防气体逸出,发生燃烧事故。(6)不得手持连接胶管焊枪爬梯、登高。(7)高空焊接或切割时,必要挂好安全带,焊接周边如下方应采用防火办法,并有专人监护。(8)禁止在带压容器或管道上焊、割,带电设备应先切断电源。(9)在贮存过易燃、易爆及有毒物品容器或管道上焊、割时,应先清除干净,并将所有孔、口打开。(10)铅焊时,场地应通风良好,皮肤外露某些应涂护肤油脂。工作完毕应洗漱。(11)工作完毕,应将氧气瓶、乙炔瓶气阀关好,拧上防护罩。(12)压力表及安全阀应定期校验。4、高空作业安全操作规程(1)从事高空作业要定期体检。经医生诊断,凡患高血压、心脏病、贫血病、

23、癫痫病以及其她不适于高空作业,不得从事高空作业。(2)高空作业衣着要灵便,禁止穿硬底和带钉易滑鞋。(3)高空作业所用材料要堆放平稳,工具应随手放人工具袋(套)内。上下传递物件禁止抛掷。(4)遇有恶劣气候(如风力在六级以上、大雾、暴雨等)影响施工安全时,禁止审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装进行露天高空作业。(5)用于高空作业梯子不得缺档,不得垫高使用。梯子横档间距

24、以30cm。使用时上端要扎牢,下端应采用防滑办法。单面梯与地面夹角6070度为宜,禁止二人同步在梯上作业。如需接长使用,应绑扎牢固。人字梯底脚要拉牢。在通道处使用梯子,应有人监护或设立围栏。5、机具使用安全办法(1)保持工作场地整洁、明亮。(2)不要让工具被雨淋,不要在潮湿环境中使用机器。(3)机器在使用前,应进行检查,若有部件损坏应及时更换。(4)操作机器时,不要过度施加压力。(5)机器使用电源插座必要与机器电源匹配。(6)切勿滥用电源线,不要手持电源线提携工具,不要用手拿电源线拔插头,防止电源线接触油脂、热源和锋利器具。(7)机器不用时,维护保养及时更换配件时,应事先切断电源6、管井施工安

25、全办法(1)加强安全教诲,针对性做好防护办法,戴好安全帽,系好安全带,做好洞口井道遮挂,栏杆防护。(2)做好文明施工,物料堆放规范,管井位置做好防护,防止从管井坠物伤人或从管井坠落。(3)做好茶水供应,备足十滴水、荷香正气水、风油精等防暑药物。(4)白天夜晚轮流作业,应有足够休息时间,减轻施工人员疲劳度。八、环保办法审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。技 术 交 底 记 录编号工程名称新梅路能源站工程机电安装工程交底日期05月20日施工单位江苏伟业安装集团有限公司分项工程名称冷热水、冷却水管道系统安装交底提纲冷热水、冷却水、蒸汽管道系统安装1、施工作业面保持整洁,禁止将建筑施工垃圾随意抛弃,做到文明施工,工完场清,定点堆放,有条件施工现场应硬化路面,并设立洗车装置。2、施工作业注意防尘,并做好防护办法。3、使用低噪声或无噪声施工作业设施,无法避免噪声施工设备,则应对其采用噪声隔离办法。4、现场使用粘接材料和油漆制品尽量使用环保标志产品,同步施工时应保证通风良好,并且施工人员要戴上防护口罩,同步使用后随后将其封存储于专存库房内。5、不得在施工现场焚烧油漆等会产生有毒、有害烟尘和恶臭气体物质。6、对实验用水、冲洗用水合理安排,重复运用,节约资源。审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底人各存一份。
